Varför väljer fler och fler kunder C-GIS?

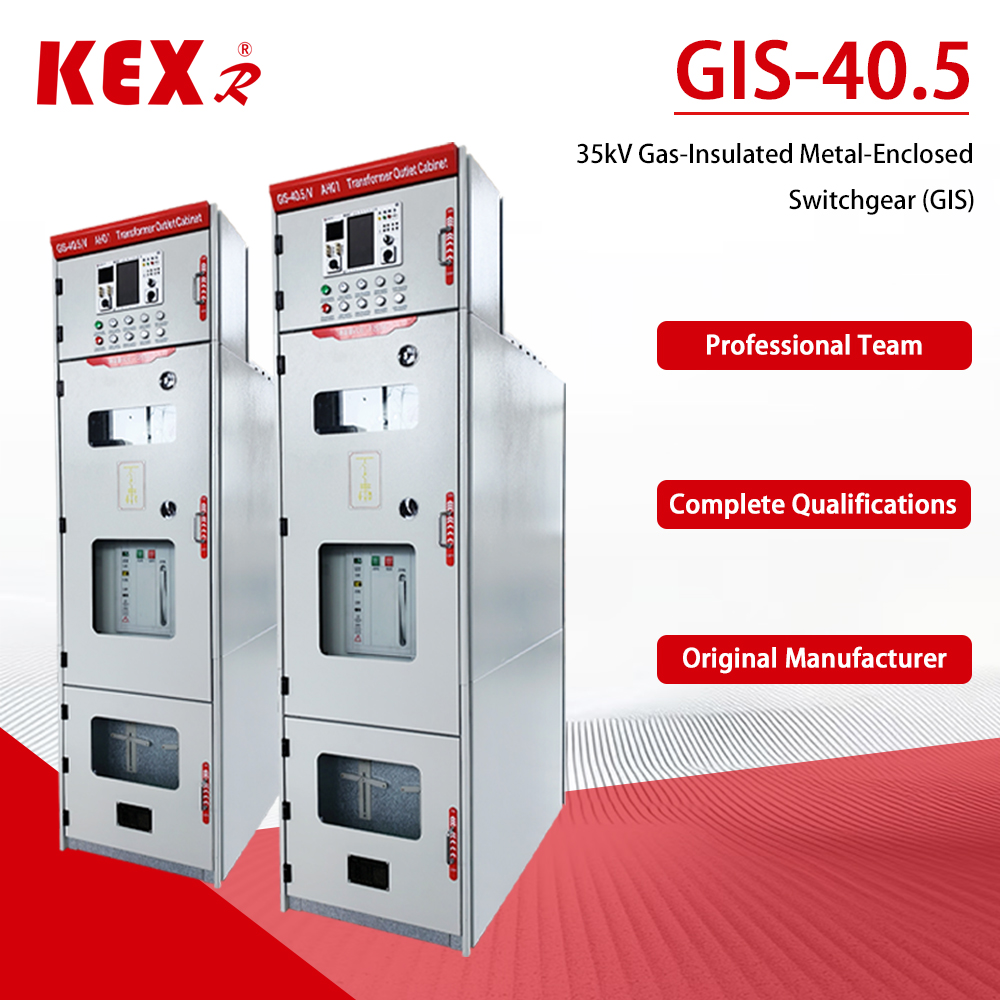

Vad är C-GIS?

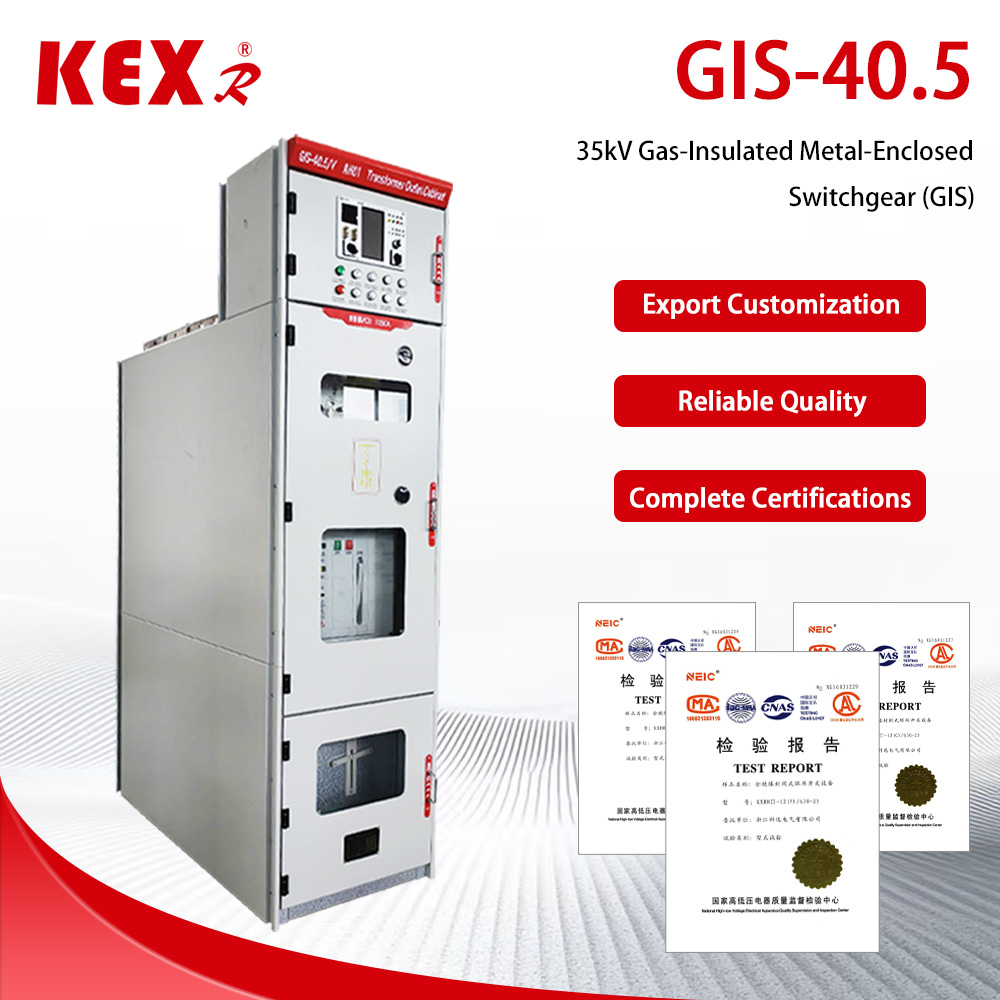

De40,5kV C-GIS skåp(vanligt i 35kV-system) är en framgångsrik utvidgning av GIS-tekniken till mellanspänningsfältet. Dess kärndesignkoncept är följande:

1. Helt förseglad struktur: alla högspänningsspänningsförande delar är förseglade i en förseglad gaslåda svetsad av rostfria stålplåtar, som är helt isolerad från den yttre miljön.

2.Gasisolering: gaslådan är fylld med isoleringsgas för att ersätta luft som isoleringsmedium. Vanliga isoleringsgaser inkluderar:

3.SF (svavelhexafluorid): det traditionella vanliga mediet har utmärkt isoleringsförmåga, men det utsätts för miljöpåverkan på grund av sin höga växthuseffekt.

4.Miljöskyddsgas: För att nå målet om "dubbelt kol" började marknaden ta till sig torr luft, kväve (N) eller ny miljöskyddsgas som alternativ för att främja grön utveckling.

5. Vakuumbrytare: Kärnbrytaren i ställverk använder vanligtvis en vakuumbrytare för att slutföra anslutningen och frånkopplingen av kretsen.

6. Modulär design: produkten är sammansatt av flera standardmoduler (som brytarmodul och bussmodul), som kan kombineras flexibelt i fält och enkelt utökas.

Kärnfördelar och tillämpliga scenarier

Jämfört med den traditionella (luftisolerade panelen) har 40,5 kV C-GIS följande enastående fördelar, men den måste också vara uppmärksam på dess höga initiala kostnad:

1. Kompakt struktur, sparar utrymme: eftersom gasisoleringsprestandan är mycket bättre än luft, reduceras storleken på skåpet kraftigt. Jämfört med AIS med samma specifikation kan ytan som upptas av C-GIS minskas med mer än 50 % eller till och med så högt som 76 %, vilket är särskilt lämpligt för urbana transformatorstationer med snäva markresurser.

2. Stark miljöanpassningsförmåga, säkerhet och tillförlitlighet: Helt förseglad design gör att den kan motstå tuffa miljöer som hög höjd, luftfuktighet, saltdimma, föroreningar och kondens. De spänningsförande delarna är inte exponerade och säkerheten är hög. Även under noll manometertryck (gasläckage) kan en viss isoleringsnivå fortfarande upprätthållas.

3.I princip underhållsfritt, vilket minskar drift- och underhållskostnaderna: eftersom kärnkomponenterna är isolerade från den yttre miljön påverkas de i princip opåverkade av damm och fukt och når nivån av grundläggande underhållsfria.

4.Högre initial investering: På grund av användningen av mer sofistikerade material och processer (som rostfritt stål, robotsvetsning, heliumläckagedetektering, etc.), är den initiala anskaffningskostnaden för C-GIS vanligtvis högre än AIS.

Med dessa fördelar används C-GIS i stor utsträckning i ny energigenerering (solcell, vindkraft) boosterstationer, transformation av stadsdistributionsnät, järnvägstransitering, höghus, industri- och gruvföretag, datacenter och transformatorstationer i tuffa miljöer (som hög höjd, kustområden och industriområden med hög förorening).

Strukturella och designegenskaper

För att säkerställa utrustningens säkerhet och tillförlitlighet under hela livscykeln (upp till 30 år eller ännu längre),40,5kV C-GIS har följande egenskaper inom strukturell design och tillverkningsteknik:

1.Högnivåskydd: Luftboxens skyddsnivå når i allmänhet IP67, vilket kan motstå påverkan av kortvarig nedsänkning.

2. Precisionssvetsprocess: gaslådan är vanligtvis gjord av 304 rostfri stålplåt med en tjocklek på 3 mm, som automatiskt lasersvetsas av robotar för att säkerställa svetsens styrka och täthet.

3. Strikt läckagedetektering: efter tillverkning kommer en högprecisionsheliummasspektrometerläckagedetektor att användas för detektering för att säkerställa att den årliga läckagehastigheten för SF-gas är ≤0,1 %, och vissa avancerade produkter kan till och med nå ≤0,01 %.

4.Intelligent integration: En ny generation av intelligenta gis-skåp har inbyggda sensorer som temperatur, partiell urladdning, mekaniska egenskaper etc., som stöder realtidstillståndsövervakning, fjärrkontroll och tidig felvarning, och är en viktig del av att förverkliga smarta nät.
