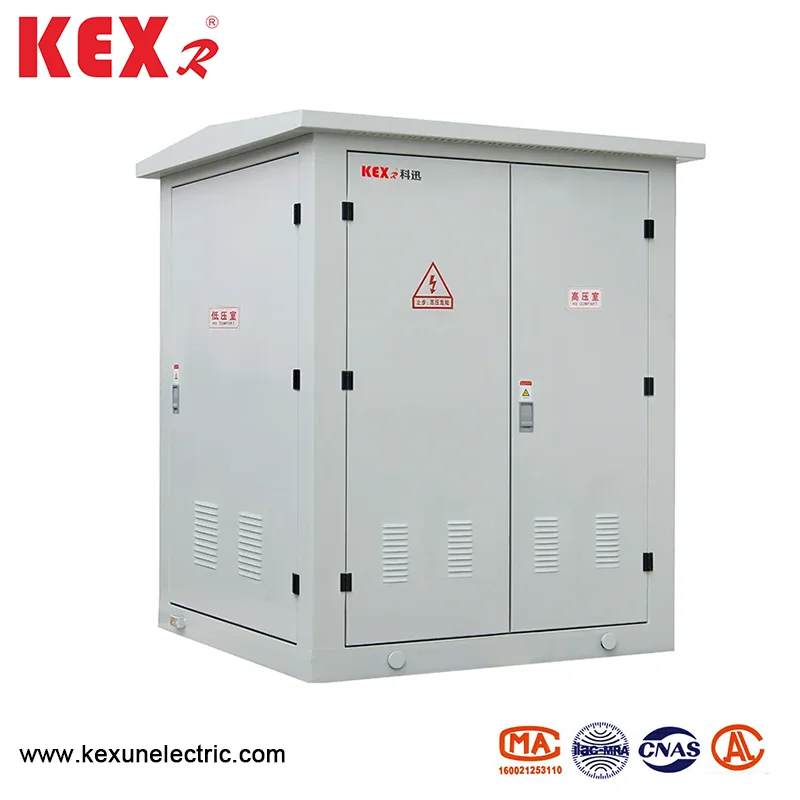

Miniatyriserad europeisk boxstation

◆ Övergripande struktur

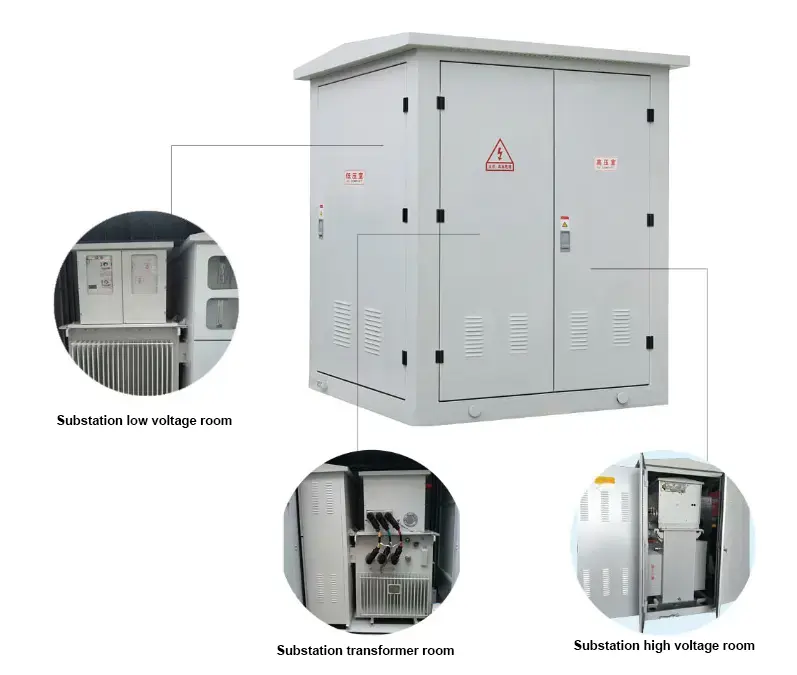

1. YB □ -12 miniatyriserad europeisk boxtypstation är huvudsakligen uppdelade i tre delar: högspänningsomkopplare, transformatorrum och lågspänningsomkopplare, som kan transporteras separat.

2. Produkten antar en unik storcykelvärmespridningsdesign för att säkerställa produktens temperaturökningsnivå, och separat tätning mellan rummen kommer inte att bilda värmeväxling mellan rummen.

3. Produktskalet är tillverkat av högkvalitativt rostfritt stålplatta. Alla delar av stålplattstrukturen har genomgått speciell antikorrosionsbehandling, och den rostfria stålplattstrukturen har stark korrosionsbeständighet och god mekanisk styrka.

4. Produkten kan installeras direkt inomhus utan ytterligare byggnadsstiftelse, vilket sparar kostnader och utrymme och är bekvämt att installera.

◆ Högspänningskammare

SF6-gasfylld switchgear oberoende utvecklad av vårt företag antas för högspänning, och alla switchgear och samlingar är förseglade i en stängd rostfritt stållåda utan exponerad laddad kropp utanför. Säker drift och hög tillförlitlighet; Helt modulär design, alla moduler kan inse anslutningsläget för sidouttag och topputvidgning enligt kraftförbrukningskraven och uppfylla behoven för strömförsörjningsschema i maximal utsträckning.

◆ Lågspänningskammare

Lågspänningssidans inlopps- och utloppsledningar är alla gjorda av nya gjutna fallströmbrytare, som är små i storlek, fria från båge och enkla att byta ut. Multifunktionell intelligent omfattande skyddskontroller och ny integrerad reaktiv effektkompensationsanordning.

◆ Transformerkammare

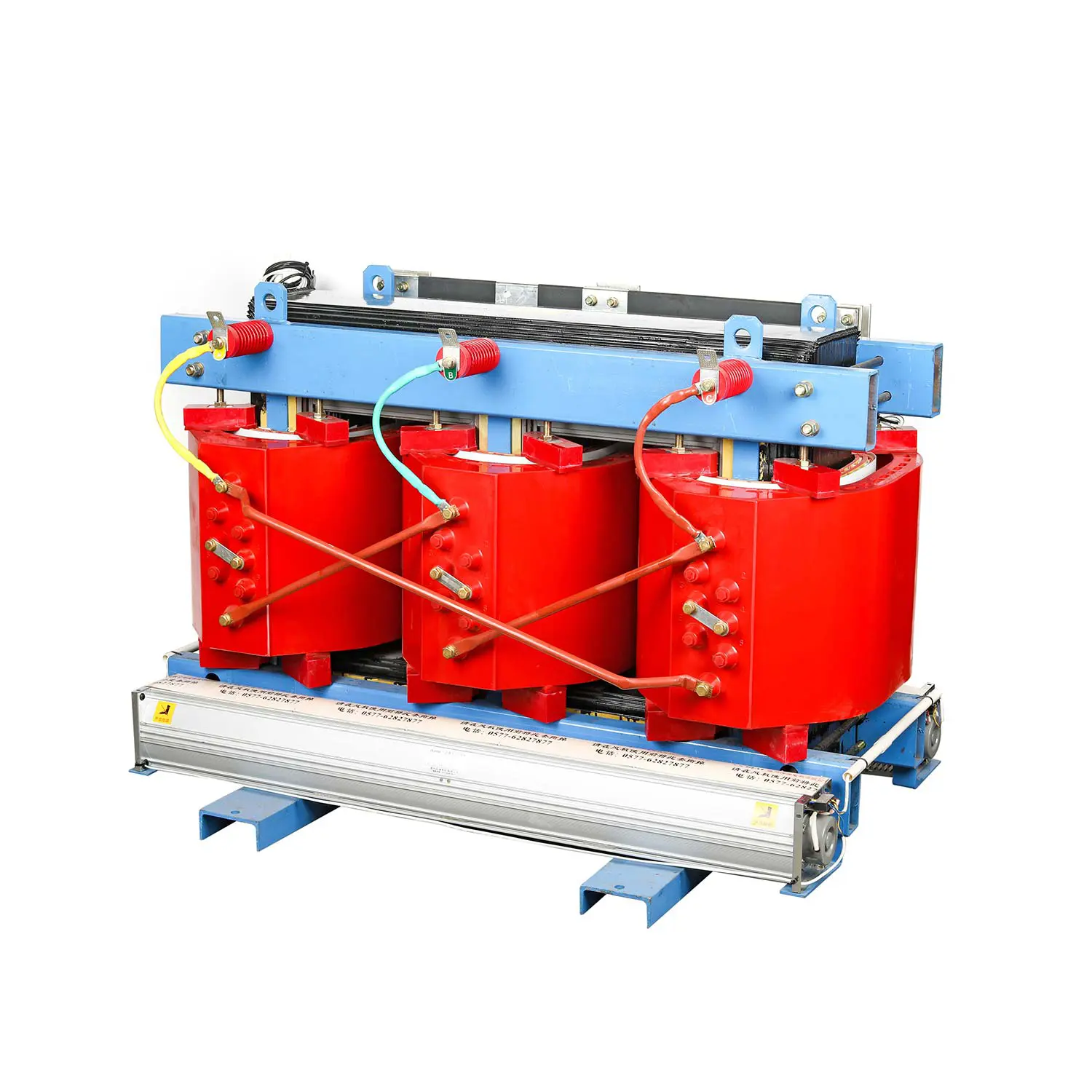

Transformatorn är helt isolerad med epoxiharts, och isolerings- och värmemotståndsnivån är F, och transformatorn har inga förbränningsstödande material och producerar inte någon gas eller andra mellanprodukter som inte bidrar till miljön under drift, så det har egenskaperna hos god flamfördröjning, miljöskydd och energibesparing.

◆ Intern länk

Spänningstransformatorn och den kinesiska solida switchen är anslutna med företagets fasta isolerade kabeltillbehör, som är helt isolerade och säkra och pålitliga

● Funktion och egenskaper

Högspänningskammaren i miniatyriserad europeisk låda understation består av högspänningsbelastningsomkopplare, högspänningssäkring och blixtnedslag, som kan stoppa kraftöverföring och ha överbelastning och kortslutningsskydd samtidigt. Lågspänningskammaren består av lågspänningsluftbrytare, strömtransformator, ammeter och voltmeter. Miniatyriserad europeisk boxstation antar ledande bearbetningsteknologi och har god korrosionsmotstånd och slitstyrka. Dess fördelar är flexibel kombination, bekväm transport, installation och konstruktion, låg kostnad, ingen förorening och säker och pålitlig drift. Samtidigt är den miniatyriserade europeiska boxstationen en enhet med hög grad av automatisering, och den är utformad intelligent, som helt kan skydda alla delar och tillgodose behoven hos obevakade. Generellt sett är miniatyriserad europeisk boxstation den typ av boxtransformator som sparar investeringar och får den snabbaste effekten.

● Högspänningskammaren

Högspänningskammaren skyddas vanligtvis av en kombination av lastomkopplare och säkring. Efter att en fas av säkringen blåses, har de trefas kopplingsresorna. Lastomkopplare finns i tryckluftstyp, vakuumtyp, svavelhexafluoridtyp, etc., som kan distribuera driftsmekanismen och realisera automatisk uppgradering; Säkringen är en högspänningsströmbegränsande säkring med en anfallare, som har tillförlitlig åtgärd och stor brytningskapacitet. Se tabellen nedan för de viktigaste tekniska parametrarna. För transformatorer över 800 kVa kan vakuumbrytare såsom Zn12, Zn28 och VS1 väljas för skydd.

● Lågspänningskammaren

Huvudomkopplingssidan för lågspänningskammaren antar universell eller intelligent brytare, som selektivt kan skydda kretsen; Utloppsbrytaren antar en ny typ av plastskalomkopplare, som är liten i storlek och kort i båge, upp till 30 kretsar; Det finns kontaktor och kontaktlösa omkopplingslägen för användare att välja mellan.

● Transformatorn

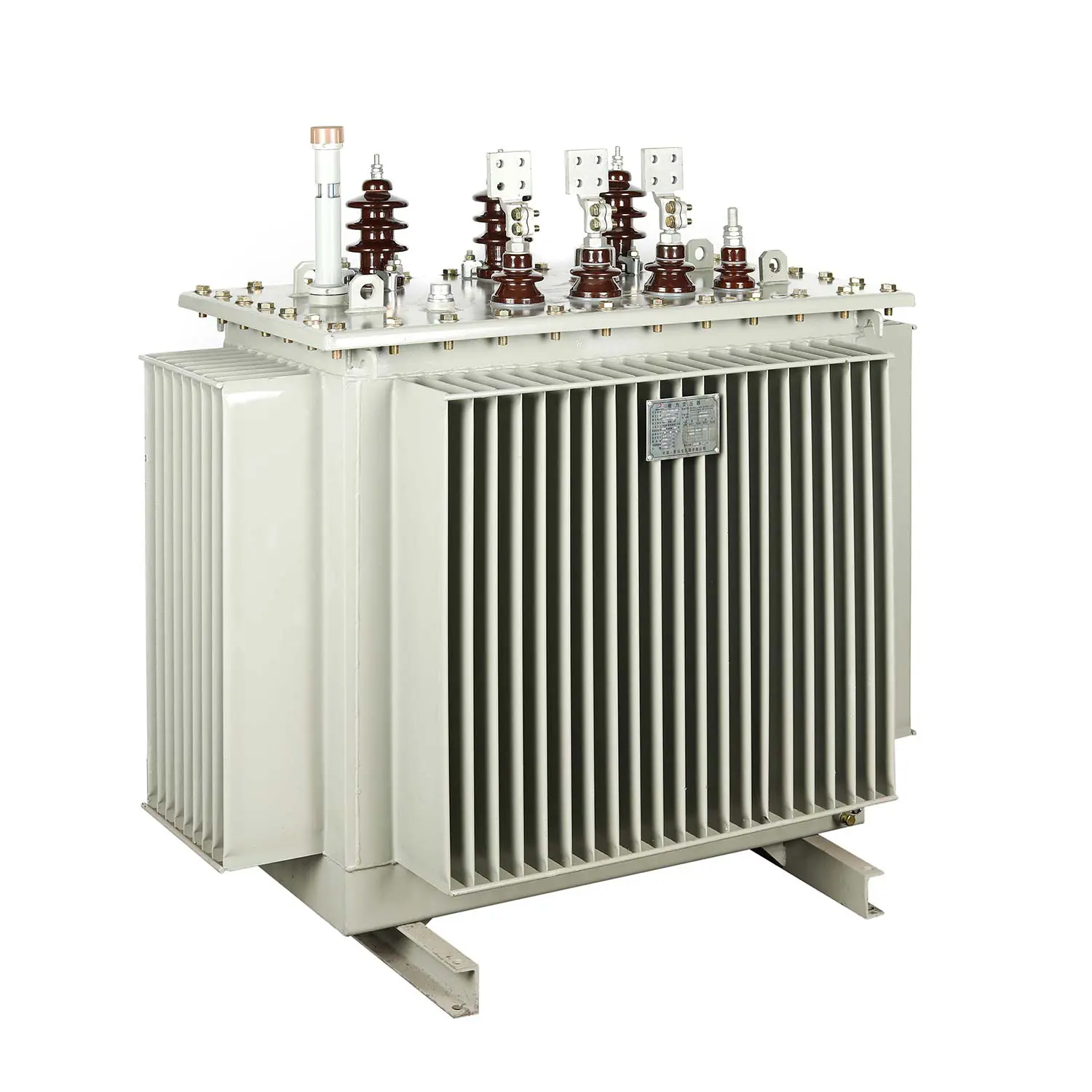

YB □ -12 Miniatyriserad europeisk boxstyp Substation Välj lågförlust, oljeupptäckt, helt förseglade S9-, S10- och S11-serie-transformatorer, eller välj hartsisolerat eller Nomex-pappersisolerat miljövänligt torrtyptransformatorer, och botten är utrustade med en troley för att underlätta inträde och utgång av de transformatorer.

● Prestationsparametertabeller

◆ Teknisk parametrar för lastomkopplare

◆ Teknisk parametrar för högspänningssäkring

◆ Teknisk parametrar för lågspänningsbrytare

● Miljöförhållanden

◆ Höjd: Den miniatyriserade europeiska boxstationen bör användas inom 4000 m

◆ Temperatur: -25 ~ 40 ℃

◆ Relativ luftfuktighet: Det dagliga genomsnittet är inte mer än 95%, och det månatliga genomsnittet är inte mer än 90%;

◆ Installationsplats: Ingen eld, explosionfar, ledande damm, kemisk frätande gas och våldsam vibration. Om ovanstående villkor överskrids kan användare konsultera med vårt företag.

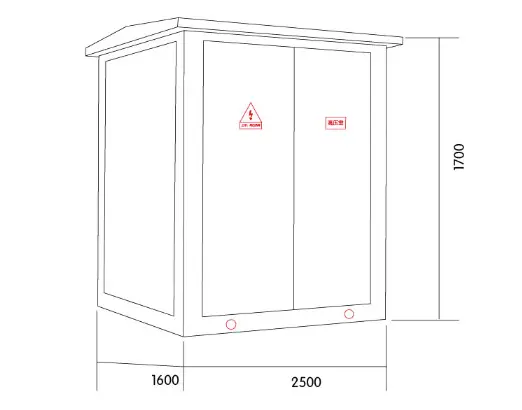

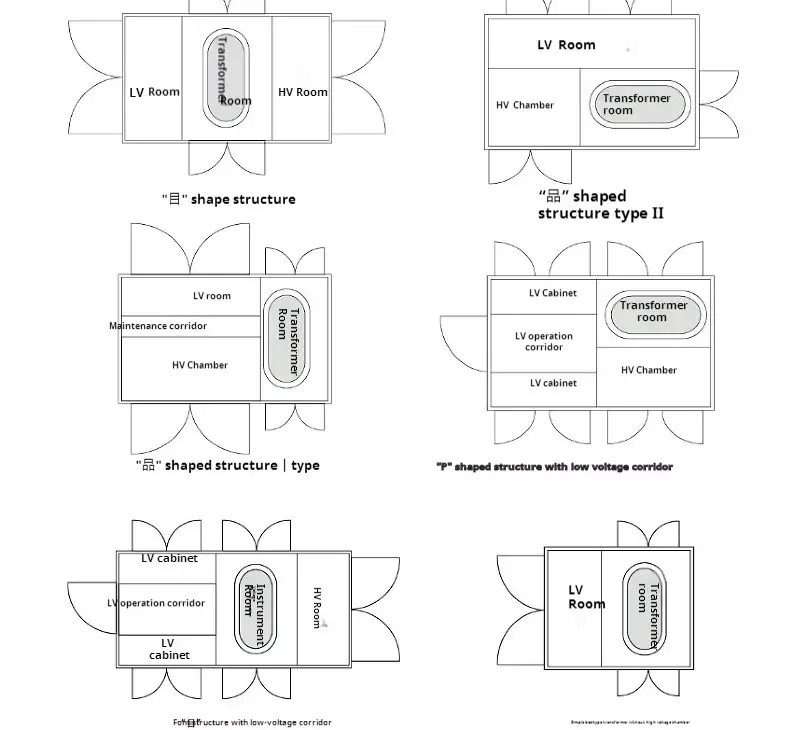

● Layoutdimensionsdiagram

● Varför välja KEXR?

◆ Produktfördelar: Vår miniatyriserade europeiska boxstation har många patent och passerat olika certifieringar (ISO9001,3C, etc.) ， Utmärkt produktkvalitet är grunden för vårt fotfäste.

◆ Prisfördelar ： Från kundens synvinkel anser Kexr att små vinster men snabb omsättning kan göra att företag överlever under en längre tid. Därför kommer produktpriset för KEXR att vara lägre än branschgenomsnittet och vi antar en steg-för-steg-prislista och fler inköp kommer att ge fler rabatter.

◆ Fördelar med kvalitetssäkring: Vi ger en garanti på 12-24 månader för de flesta KEXR-produkter, som överstiger de av de flesta av våra kamrater.

◆ Unikt anpassningsschema: Med tanke på kundernas individuella behov kan vi producera anpassade produkter för att möta olika användarscenarier.
