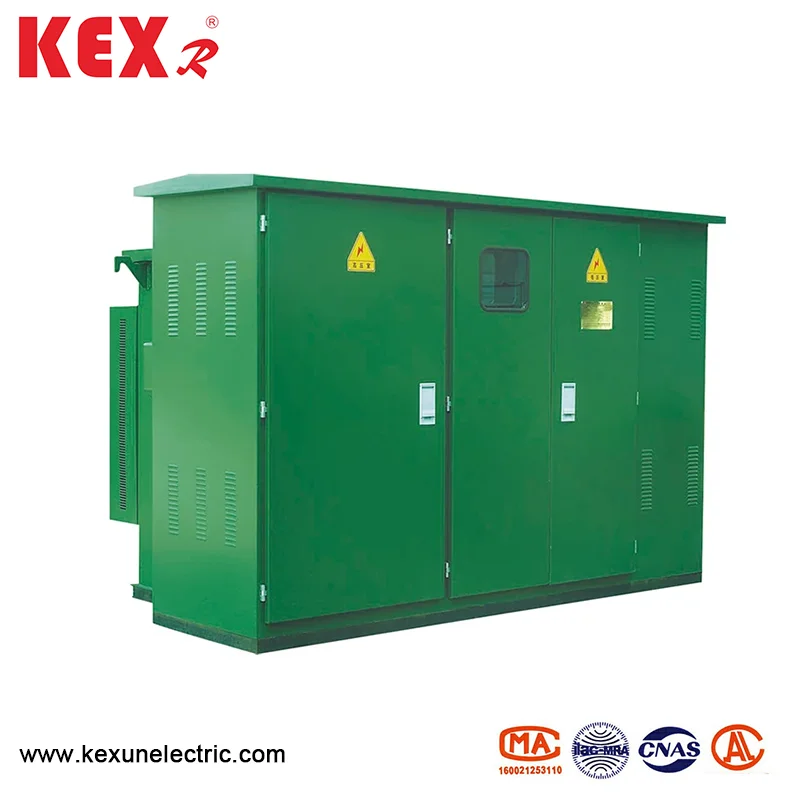

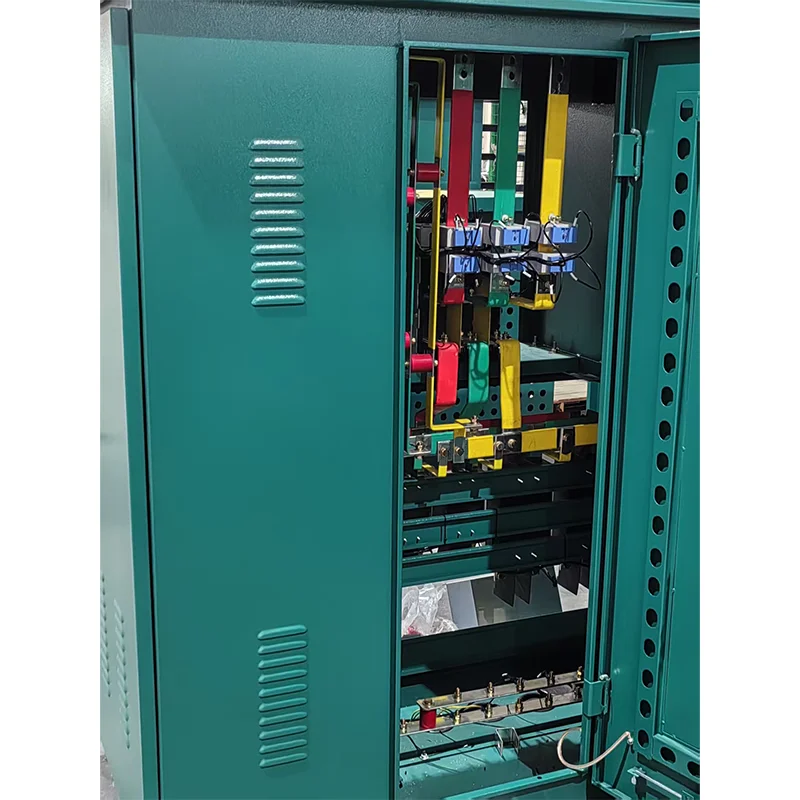

Förinstallerad amerikansk boxstation

● Produktstrukturegenskaper

◆ ZBW-12 förinstallerad amerikansk box-typstation har en kompakt struktur och liten volym, som endast är cirka 1/3 ~ 1,5 av den för den inhemska europeiska boxtransformatorn med samma kapacitet, vilket minskar golvutrymmet kraftigt.

◆ Stationen använder helt förseglad och helt isolerad struktur, utan isoleringsavstånd, och skyddar på ett tillförlitligt sätt personlig säkerhet.

◆ Högspänningsledningar kan användas för både ringnätverk och terminal, med flexibelt strömförsörjningsläge och hög tillförlitlighet.

◆ Utmärkt transformatorprestanda: låg förlust, låg brus och låg temperaturökning; Stark överbelastningskapacitet, kortslutningsmotstånd och slagmotstånd.

◆ Möt alla typer av lågspänningskrav, som kan väljas enligt schemat eller utformat av dig själv.

● Tekniska parametrarstabell

● Säkring

Den höga spänningssidan av förinstallerad amerikansk boxstationsstation är försedd med skydd av serier med serie anslutning av säkerhetskopieringssäkring och plug-in-säkring, vilket i princip är enkelt, ekonomiskt och pålitligt; Säkerhetskopieringsskyddssäkringen är en oljeupptäckt högspänningsströmbegränsande säkring med stor brytningskapacitet. Först när transformatorn misslyckas internt är plug-in-säkringen utrustad med en dubbelkänslig säkring, vilket kan ge dubbelt skydd av ström och temperatur. När den dubbla känsliga säkringen har blåst kan säkringskärnan enkelt bytas ut på plats.

● Struktur och driftssekvens

1. Layouten

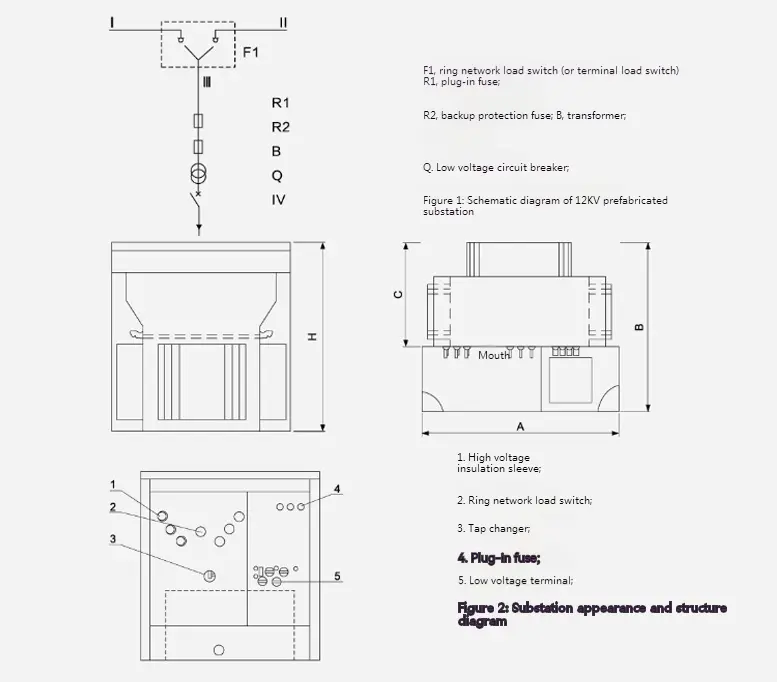

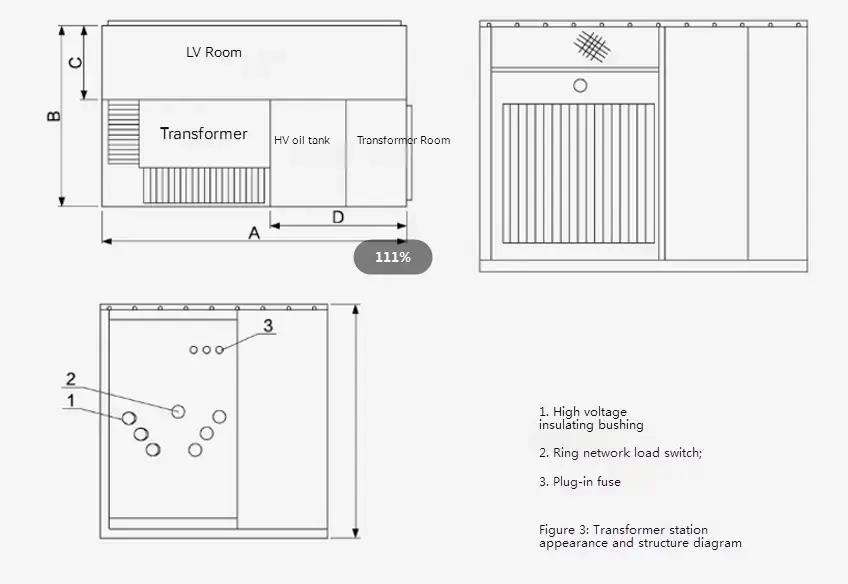

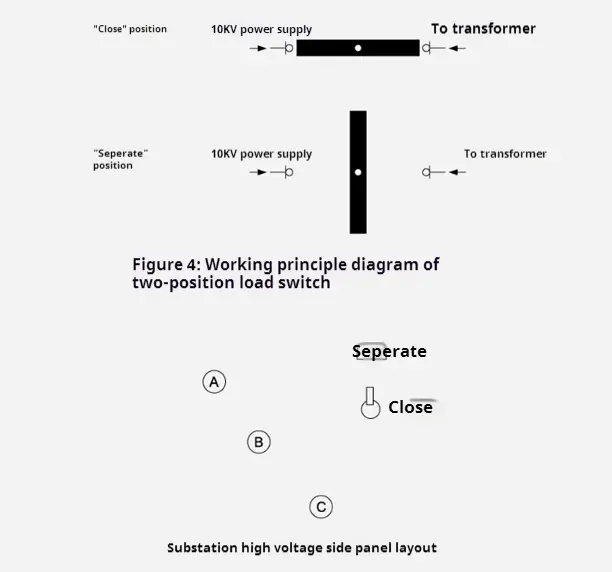

För formen och strukturen på 10kV ZBW-12 förinstallerad amerikansk boxstationstation, se figur 2 och figur 3. Oljetanken är uppdelad i två delar: den övre delen är högspänningsoljetanken och den nedre delen är transformatorens oljetank. De två delarna är endast elektriskt anslutna, men oljan är blockerad. Det schematiska diagrammet visas i figur 1, där "I" och "I" -linjer är Loop Network Feeders, "LL" -grenar är transformatorgrenar och "V" är lågspänningsutgång. Substation kan användas i både Ring Network -strömförsörjningssystem och terminalsystem, och omvandlingen är mycket bekväm. Matningen på linjen och "Lⅲ" -grenen växlas med lastomkopplaren på ringnätverket. Samtidigt är den inkommande terminalen på högspänningssidan av transformatorn utrustad med säkerhetskopieringssäkringar och plug-in-säkringar för att skydda kortslutningsfel och överbelastning och överbelastning av grenen. Samtidigt kan också högspänningsanordningar och blixtnedvändare installeras. Transformatorns lågspänningsändar matas ut efter att ha passerat genom en mätare och en lågspänningsbrytare.

Dimensioner och vikt

2. Transformatorn

KEXR Förinstallerad amerikansk box-typ Substation Anta den nya S9- och S11-serien tre-fasoljeöversvämmade transformatorer har fördelarna med låg förlust utan belastning, låg temperaturökning, låg brus och låg höjd. Transformatorn utan belastning och belastning är lägre än den för den ursprungliga S9-transformatorn och når den inhemska avancerade nivån för närvarande. Transformatorn är av helt förseglad struktur, vilket effektivt isolerar luftföroreningar och isoleringsnedbrytning orsakad av fukt. En luftkudde på 40-90 mm lämnas högst upp i oljetanken, som kan spela rollen som värmeavledning och kylning tillsammans med korrugeringarna i oljetankskalet och kan effektivt minska det inre trycket.

Dimensioner och vikt

3. Säkerhetskopieringssäkring

Den är ansluten i serie med plug-in-säkringen i transformatorgrenen (se R1 och R2 i figur 2) för att bilda en fullt skyddssäkring. Det blåser bara när det finns ett kortslutningsfel i transformatorstationen, så sannolikheten för att blåsa är mycket låg. Den är installerad i den övre oljetanken och oljetanken måste öppnas om den ska uppdateras.

4. Plug-in-säkring

◆ Dess smältkärna har dubbel känslighet (temperatur och ström), det vill säga den smälter när lastsidan misslyckas (överbelastning eller överdriven temperatur). Plug-in-säkring och säkerhetskopieringssäkring används i serie, som kan skydda hela räckvidden från liten ström (flera gånger i) till stor ström (flera tiotals kiloamper), och den maximala brytningsströmmen är 50KA.

◆ Den rimliga matchningen av säkerhetskopieringssäkring och plug-in-säkring påverkar direkt prestandan för hela transformatorstationen. Se följande tabell för en del av riktlinjerna för säkringsval i 10 kV förinstallerad amerikansk box-typstation för referens. Obs: Det är inte lämpligt för andra typer av transformatorstationer.

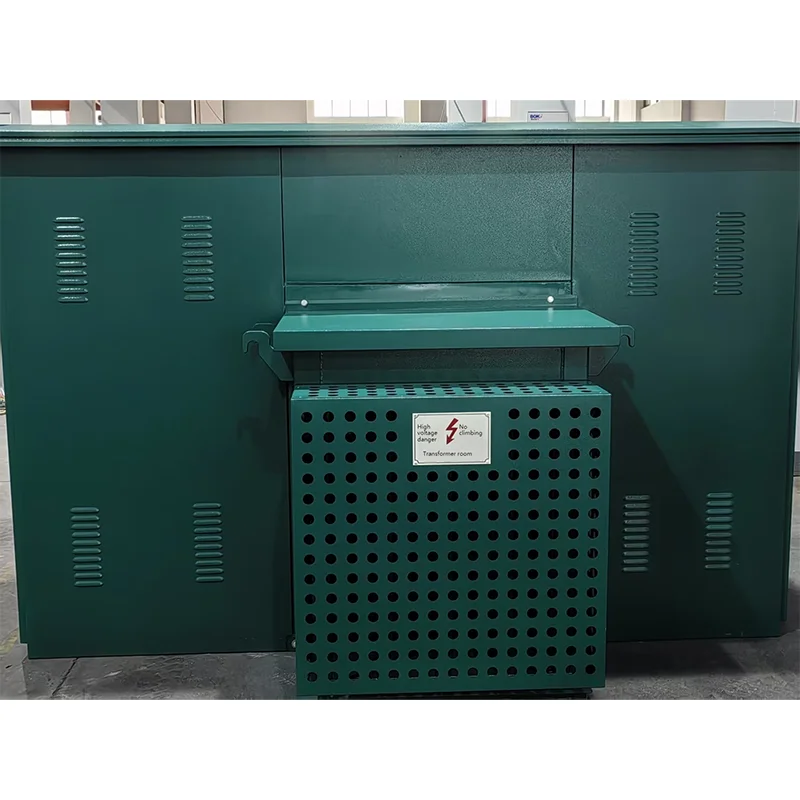

● Konturdimension av förinstallerad amerikansk box-typstation
