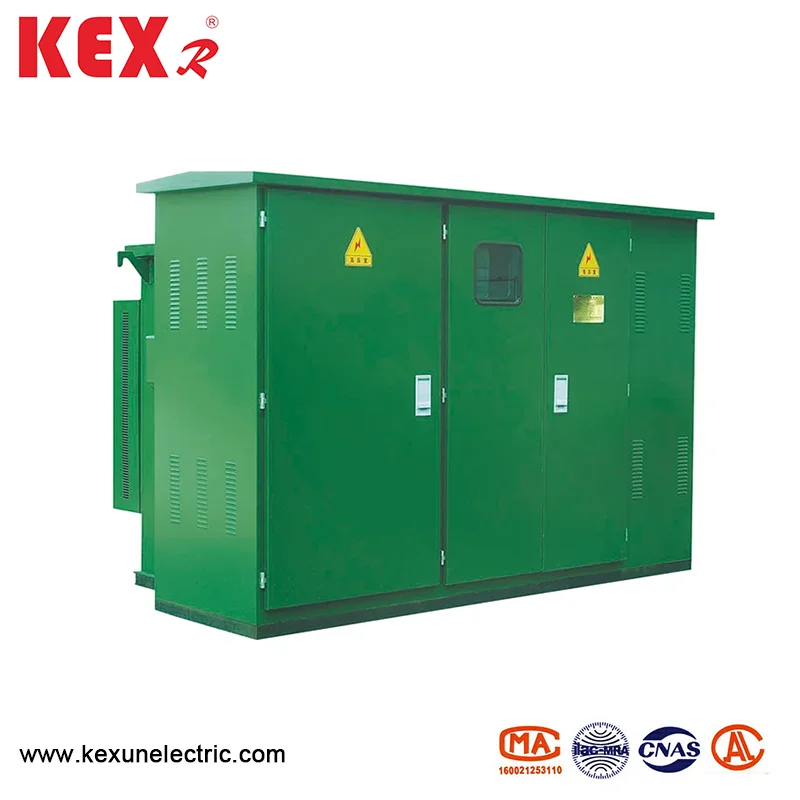

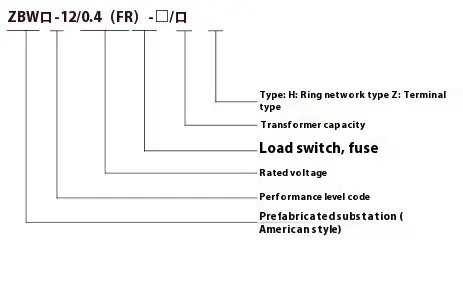

Förinstallerad skåp av amerikansk boxtyp

● Produktfördelar

1. Det förinstallerade skåpet för amerikansk boxtyp har kompakt och standardstruktur, små golvyta, mycket mindre än den europeiska typen med samma kapacitet.

2. Tätad, isolerad struktur, stark säkerhet.

3. Det förinstallerade skåpet för amerikansk boxtyp Antar transformatorer med låg förlust, låg brus, låg temperaturökning, stark överbelastningskapacitet, kortslutningsmotstånd och stark slagmotstånd säkerställer produktens höga prestanda.

4. Acceptera olika lösningar för att tillgodose kundernas anpassade behov och hantera olika användarscenarier.

● Skåpets struktur

◆ Övergripande layout

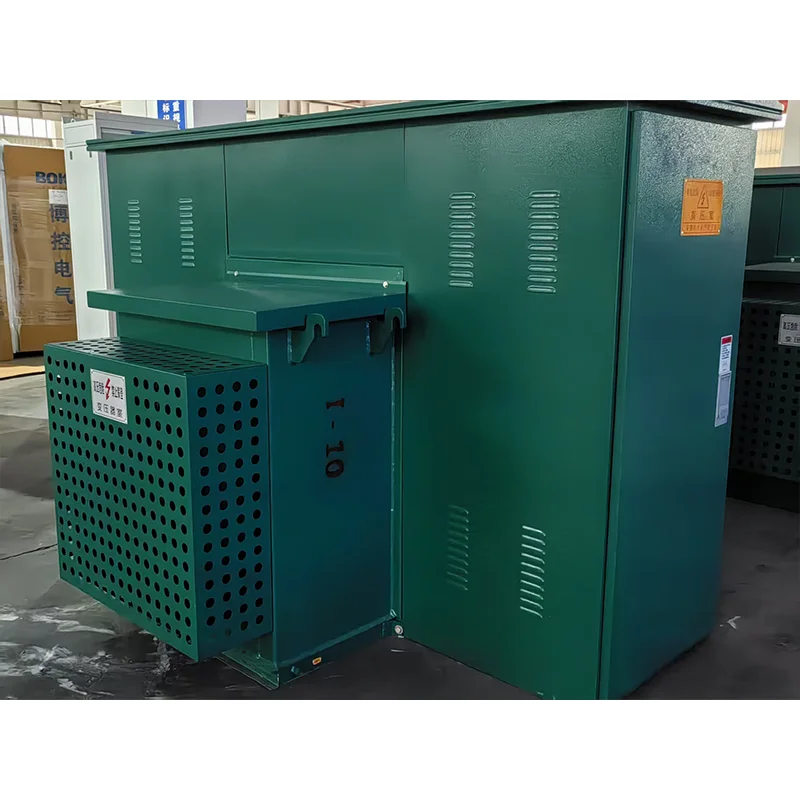

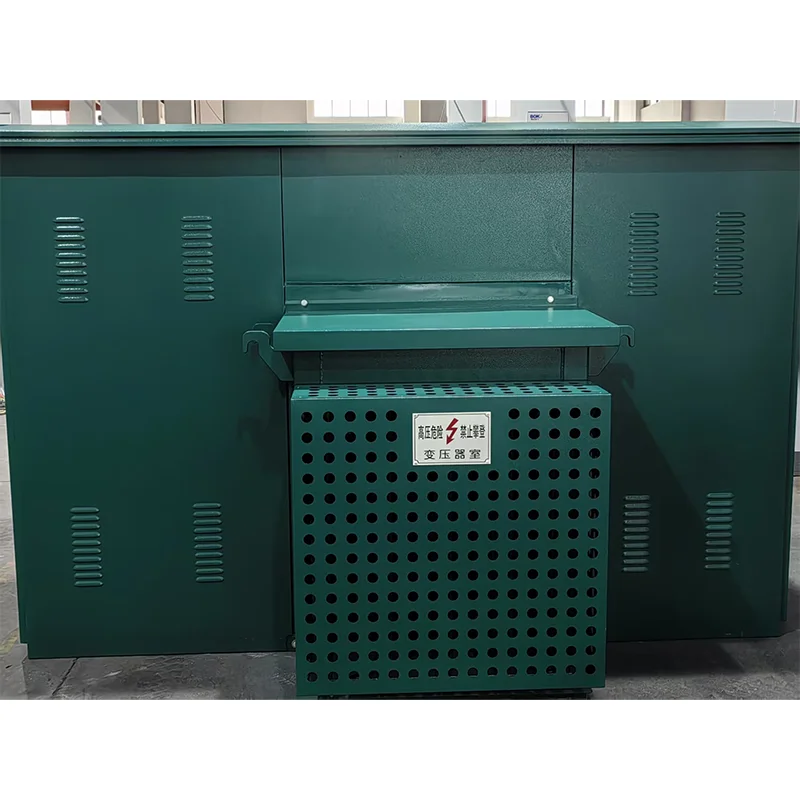

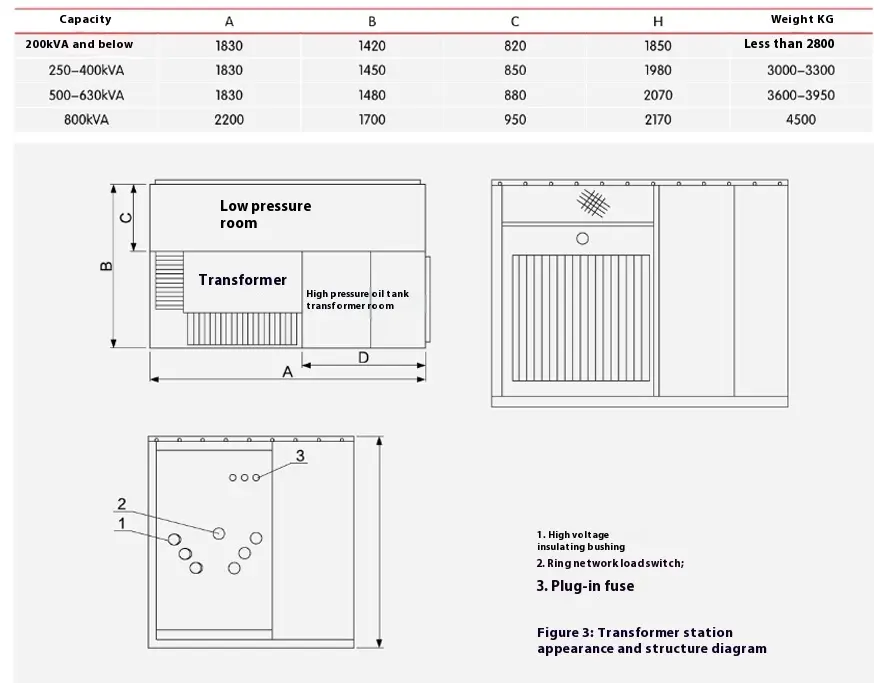

Utseendet och strukturen för 10 kV förinstallerat amerikanskt skåp av boxstyp visas i figurerna 2 och 3. Oljetanken är uppdelad i två delar, den övre delen är högtrycksoljetanken och den nedre delen är transformatorns oljetank. De två delarna är endast elektriskt anslutna och oljan är blockerad. Det schematiska diagrammet visas i figur 1, där "I" och "I" -linjer är Loop Network Feeders, "LL" -grenar är transformatorgrenar och "V" är lågspänningsutgång. Skåpet kan användas i både Ring Network -strömförsörjningssystem och terminalsystem, och omvandlingen är mycket bekvämt. Matningen på linjen och "Lⅲ" -grenen växlas med lastomkopplaren på ringnätverket. Samtidigt är den inkommande terminalen på högspänningssidan av transformatorn utrustad med säkerhetskopieringssäkringar och plug-in-säkringar för att skydda kortslutningsfel och överbelastning och över temperaturskyddet för grenen. Samtidigt kan också högspänningsanordningar och blixtnedvändare installeras. Transformatorns lågspänningsändar matas ut efter att ha passerat genom en mätare och en lågspänningsbrytare.

◆ Transformator

Förinstallerad skåp av amerikanskt boxstyp Anta S11-serien Tre-fas oljeupptäckt transformator med låg förlust, låg temperaturökning och lågt brus antas. Fullt förseglad struktur isolerar effektivt luftföroreningar och isoleringsnedbrytning orsakad av fukt. Det korrugerade arket i oljetankskalet har funktioner för värmeavledning och kylning och minskar effektivt det inre trycket.

◆ Tvåstationens terminalbelastningsomkopplare

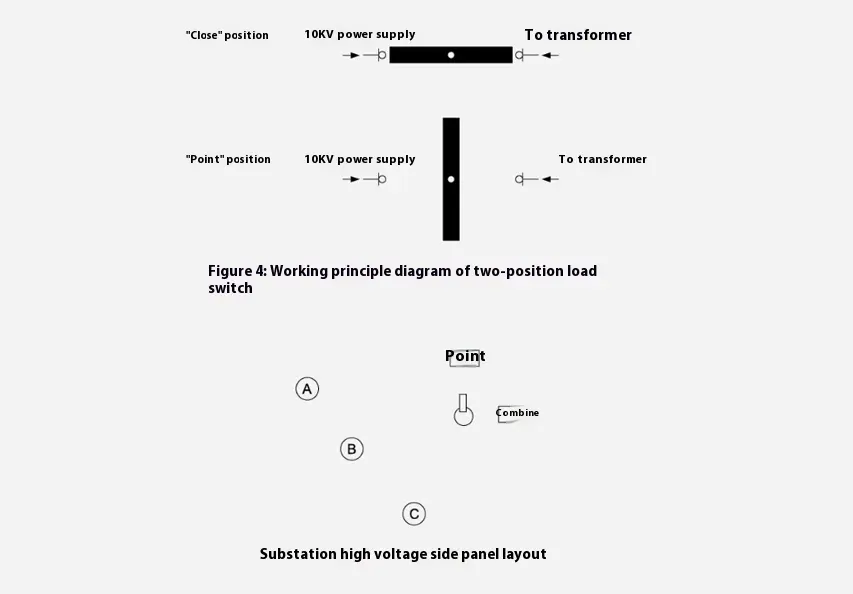

Dess strukturella diagram visas i figur 4, där "I" är ansluten till högspänningsinkommande terminal. Under drift sätter användaren in det speciella driftshandtaget i den roterande axeln på lastomkopplaren och roterar den 90 grader moturs, och lastomkopplaren vänder sig till "off" -läget. Terminalbelastningsomkopplaren stänger bara av transformatorgrenen i terminalströmförsörjningsläget eller fungerar när du byter ut plug-in-säkringskärnan, så den terminala negativa belastningsomkopplaren har bara två positioner på OFF och PÅ, och driftkraften är också liten på grund av dess lilla storlek. För att minska oljeföroreningen i oljetanken föreslås att användaren stänger av lågspänningsomkopplaren innan du använder lastomkopplaren för att minska trycksidan.

◆ Skyddssäkring

Skyddssäkringen av förinstallerat skåp i amerikanskt boxtyp är ansluten i serie med plug-in-säkringen i transformatorgrenen (se R1 och R2 i figur 2) för att bilda en full räckviddssäkring. Det blåser bara när det finns ett kortslutningsfel inuti skåpet, så sannolikheten för att blåsa är mycket låg. Den är installerad i den övre oljetanken och oljetanken måste öppnas om den ska uppdateras.

◆ Infoga säkring

Dess smältkärna har dubbel känslighet (temperatur och ström), det vill säga den smälter när lastsidan misslyckas (överbelastning eller överdriven temperatur). Plug-in-säkring och säkerhetskopieringssäkring används i serie, som kan skydda hela räckvidden från liten ström (flera gånger i) till stor ström (flera tiotals kiloamper), och den maximala brytningsströmmen är 50KA.

Notera:

1. Alla listade i tabellen är säkringar av säkringar. Säkerhetskopieringsskyddssäkringen blåses endast när det finns ett kortslutningsfel inuti det förinstallerade skåpet för amerikansk boxtyp.

2. Den valda transformatorn är endast lämplig för anslutningsläget för Dyn11.

3. När du väljer den insatta säkringen bör det betraktas att 3-4 gånger transformatorns fulla kapacitet ska smälts inom 300-talet, och samtidigt bör det vara nöjd att transformatorns fulla kapacitet inte ska smälts när 0,1S används.

4. Enligt IEC -standarder kan säkringen arbeta inom det politiska intervallet -25 ℃ ~+40 ℃. När oljetemperaturen är högre än +40 ℃, bör den nominella säkringsströmmen reduceras med 1% för varje ökning av 1 ℃.

◆ Elbågtyp och "T" -typ kabelhuvud

De högspänningsinkommande och utgående linjerna med 12 kV förinstallerad amerikansk boxstyp Cabine Antar kabelinkommande och utgående linjer, och högspänningsströmförsörjningen leds ut ur oljetanken av epoxy-cast isolerande ärmar. För att underlätta fabrikens test och användarens godkännandeprov har de isolerande ärmarna själva förmågan att tåla 10kV kraftfrekvens tål spänning och blixtimpuls tål spänning. Innan kabelhuvudet installeras är det nödvändigt att veta om användaren kräver blixtnedslag. Vid behov antar en uppsättning isolerande ärmar vid de inkommande och utgående linjerna i slingan dubbelpass-typ, och den andra uppsättningen antar enpassningstyp.

Välj ett armbåge eller T-format kabelhuvud som matchar kabelavsnittet, rengör dess inre och yttre ytor och ytan på den isolerande hylsan med vattenfri etanol, applicera lite 7501 vakuumsilikonfett på hylsan och installera den enligt de speciella installationsspecifikationer för kabelarbetet. I den andra änden av den dubbelpassiga isolerande hylsan installerar du en speciell helt förseglad zinkoxid-arrester på samma sätt. Se instruktionerna för installationen av kabelhuvudet.

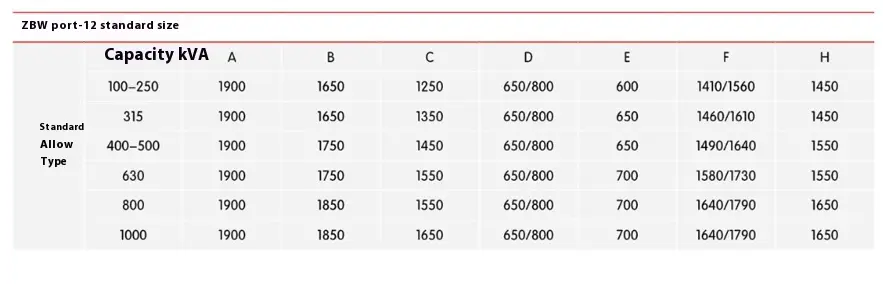

● Dimensioner på det förinstallerade skåpet för amerikansk boxtyp
