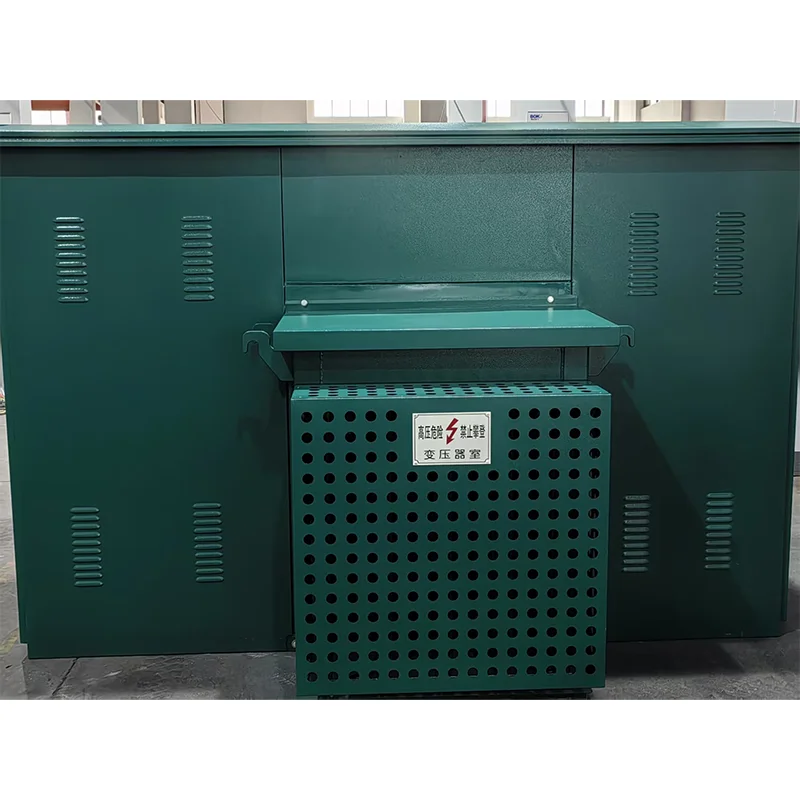

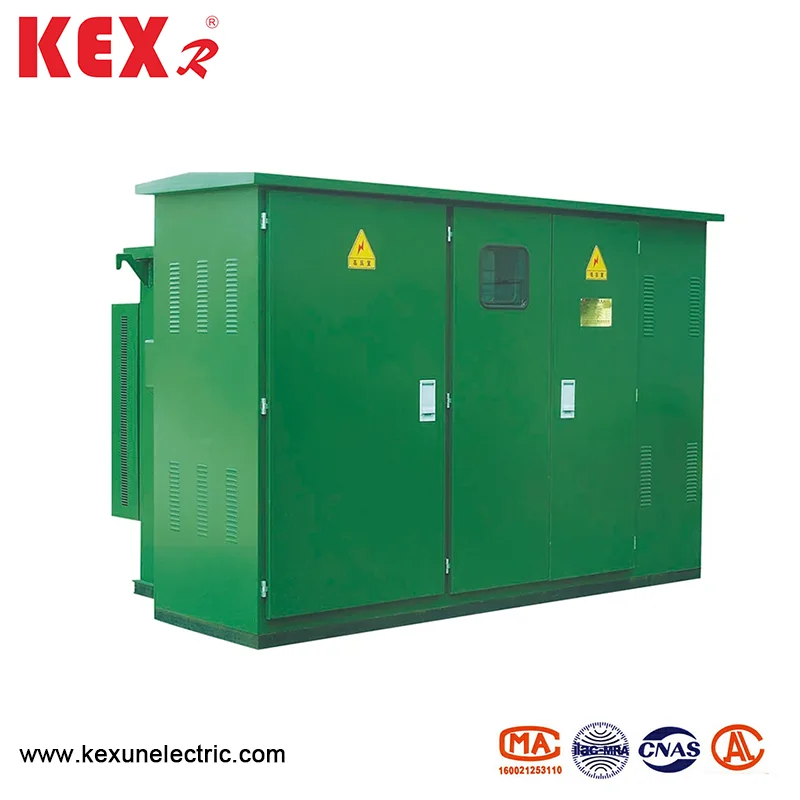

Förinstallerad amerikansk boxtransformator

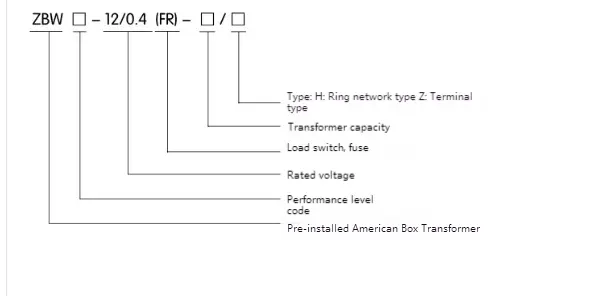

Modell och mening

● Miljöförhållanden

◆ Miljödemperatur: Den förinstallerade amerikanska boxtransformatorn bör användas i miljön mellan -30 ~ 40 ℃

◆ Höjd: Under 4000 m

◆ Vindhastighet: Under 34 m/s

◆ Luftfuktighet: Den genomsnittliga dagliga relativa fuktigheten är inte mer än 95%; Det månatliga relativa luftfuktighetsvärdet är inte mer än 95%

◆ Socktät nivå: Den horisontella accelerationen är inte mer än 0,4 m/s², och den vertikala accelerationen är inte mer än 0,15 m/s²

◆ Installationslen: Inom 3 °

◆ Installationsmiljö: Den omgivande luften är inte uppenbarligen förorenad av frätande och brännbara gaser, och det finns ingen våldsam vibration på installationsplatsen.

Obs: När du beställer förinstallerad amerikansk boxtransformator utöver ovanstående villkor kan du förhandla med vårt företag.

● Teknisk parametertabell

◆ Transformator

◆ Lastbrytare

Lastbrytaren för den förinstallerade amerikanska boxtransformatorn är oljeupptäckt, trefas kopplingsomkopplare och vår operationsmekanism; Det kan öppnas och stängas med belastning, och dess öppnings- och stängningshastighet har inget att göra med driftskraften. Typerna är tvåstation, fyrstation T-typ och fyrstation V-typ.

◆ Säkerhetskopieringssäkring

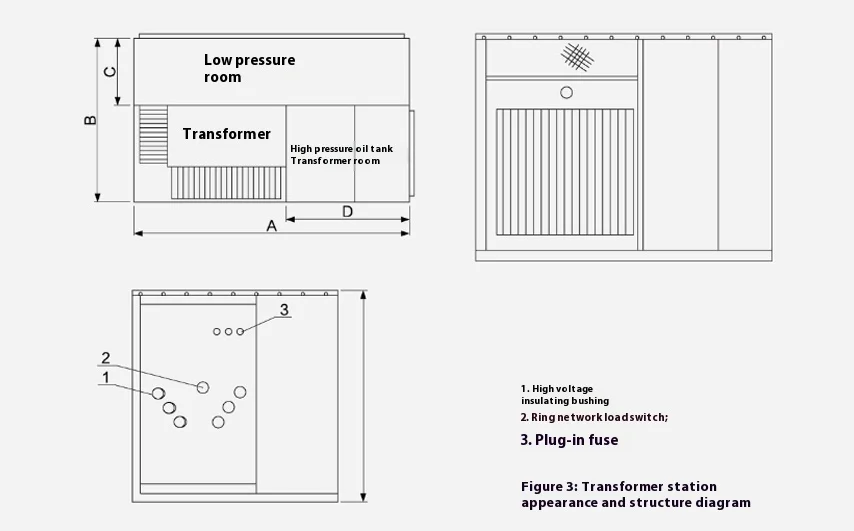

Säkringen av förinstallerad amerikansk boxtransformator är ansluten i serie med plug-in-säkringen i transformatorgrenen (se R1 och R2 i figur 2) för att bilda en fullständig skyddssäkring. Det blåser bara när det finns ett kortslutningsfel inuti transformatorn, så sannolikheten för att blåsa är mycket låg. Den är installerad i den övre oljetanken och oljetanken måste öppnas om den ska uppdateras.

◆ Anslut säkring

1. Säkringens kärna i förinstallerad amerikansk boxtransformator har två egenskaper hos temperatur och ström, det vill säga överbelastning sker vid laständen, eller den smälter när temperaturen är för hög. Plug-in-säkring och säkerhetskopieringssäkring används i serie, som kan skydda hela sortimentet från flera amper till flera tusen ampere, och den maximala brytningsströmmen är 50KA.

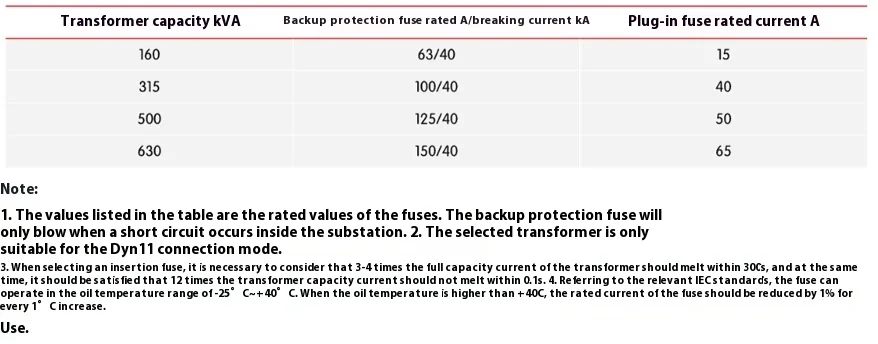

2. Den rimliga matchningen av säkerhetskopiering och plug-in-säkring påverkar direkt prestandans prestanda. Se följande tabell för en del av riktlinjerna för säkringsval i 10 kV förinstallerad amerikansk boxtransformator för referens.

3.Plug-in säkring är ett element som kan ersätta säkringens kärna externt. När du byter ut drar först dragringen på tryckavlastningsventilen för den övre bränsletanken för att balansera trycket inom och utanför bränsletanken. För att säkerställa säkerheten för operatörer och utrustning bör plug-in-säkringar ansluter och kopplas ur när det inte finns någon belastning. Därför bör lågspänningsomkopplaren stängas av först för att stänga av hela belastningen på lågspänningssidan. Sedan bör handtaget på säkringssätet lossas med driftshandtaget och roteras sedan med cirka 90 grader för att eliminera vidhäftningen mellan packningen och ytterväggen. Säkringsmältan ska dras snett uppåt i 70-80 mm, och den bör stanna i några sekunder. Efter att lite olja på smältan är tömd bör smältan dras ut för att undvika oljedroppar från andra komponenter utanför bränsletanken. Torka av ytan på smältan med en ren bomullsduk och byt sedan ut kärnan. När du byts ut ska du vara uppmärksam på de parametrar som anges på den smälta kärnan och olika parametrar kan inte ersättas. Se bilaga 3 för ersättningssteg. Sätt i den smälta kärnan efter utbyte i säkringsstödet, och när handtaget på den smälta kärnan vänds till låspositionen, se till att rostfritt stålbricka är nära säkringsstödet, och handtaget är bucklat på chefen för att säkerställa att transformatorstationen är helt förseglad och fri från fukt. Sedan stängs lågspänningsomkopplaren igen och strömförsörjningen kan återupptas just nu.

4. Eftersom den förinstallerade American Box-transformatorn är ett trefas-system, oavsett om det är en säkerhetskopieringsskydd eller en plug-in-säkring, när en-fas smält smälter, ska trefassmältan bytas ut i allmänhet, såvida det inte kan bestämmas att endast en-fassmältan har passerat felströmmen.
