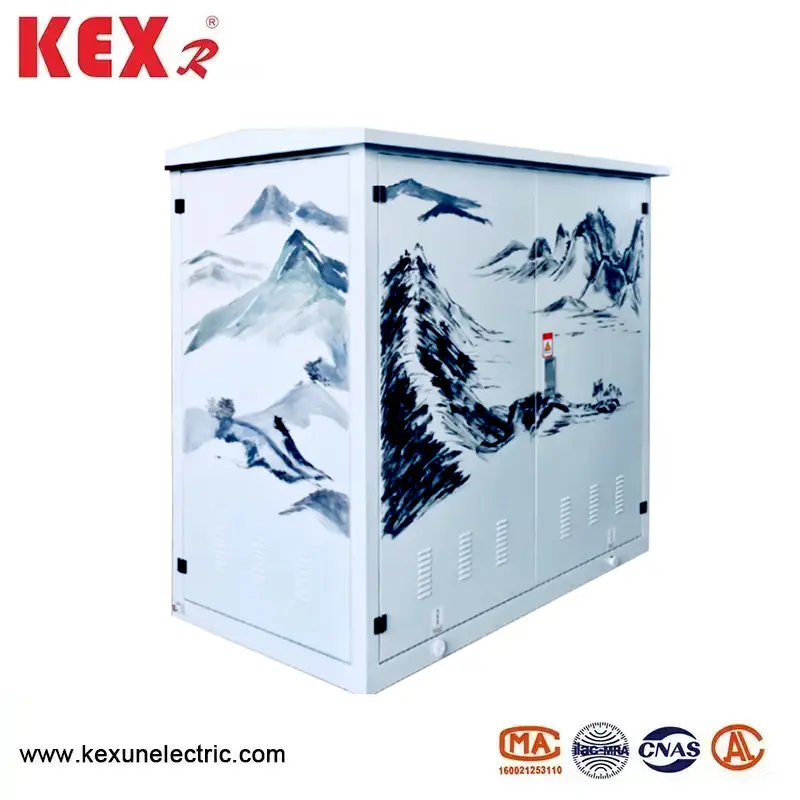

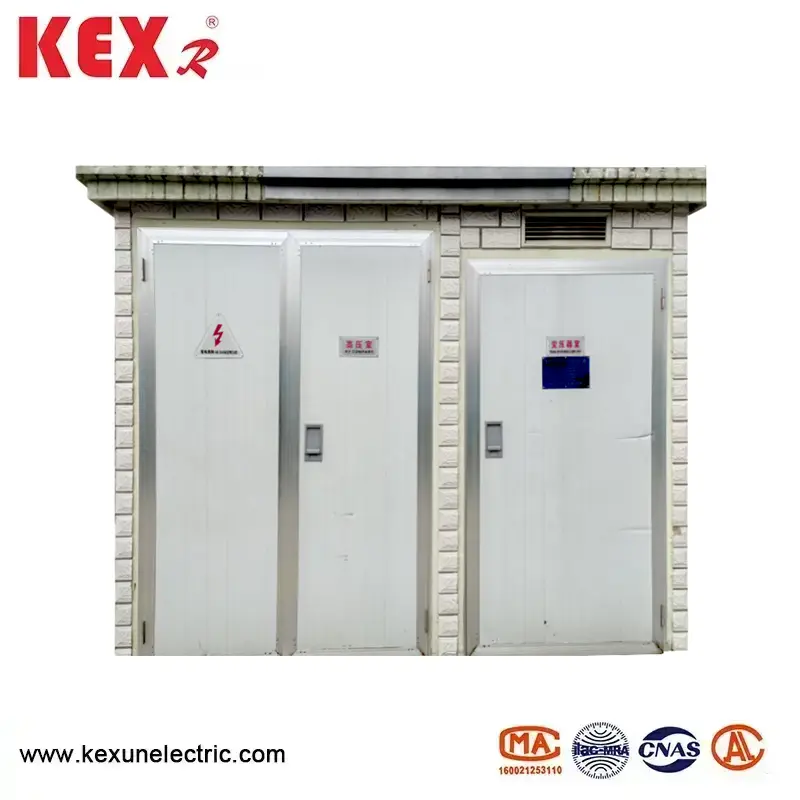

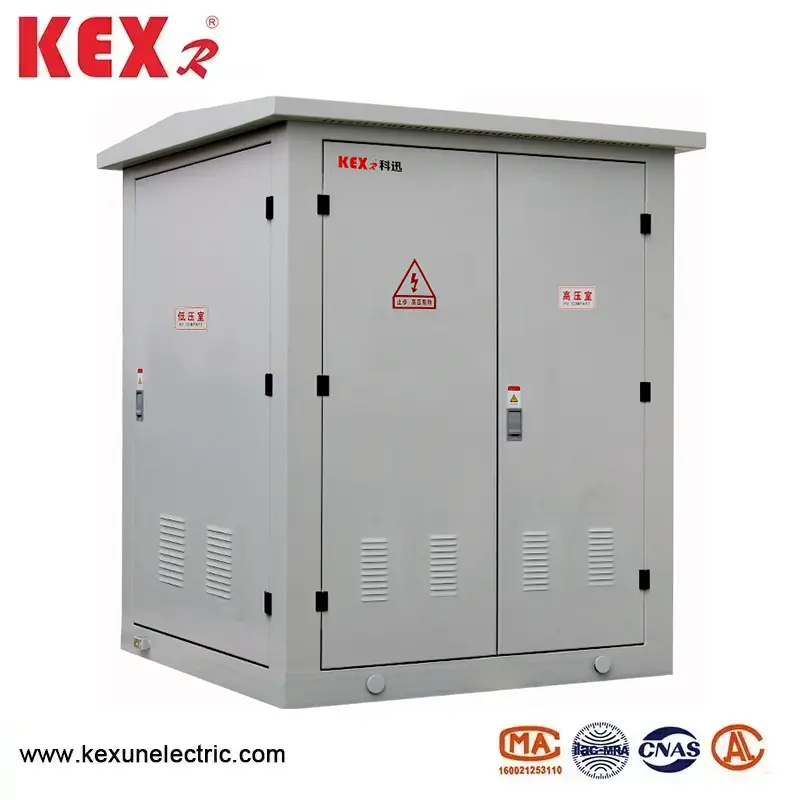

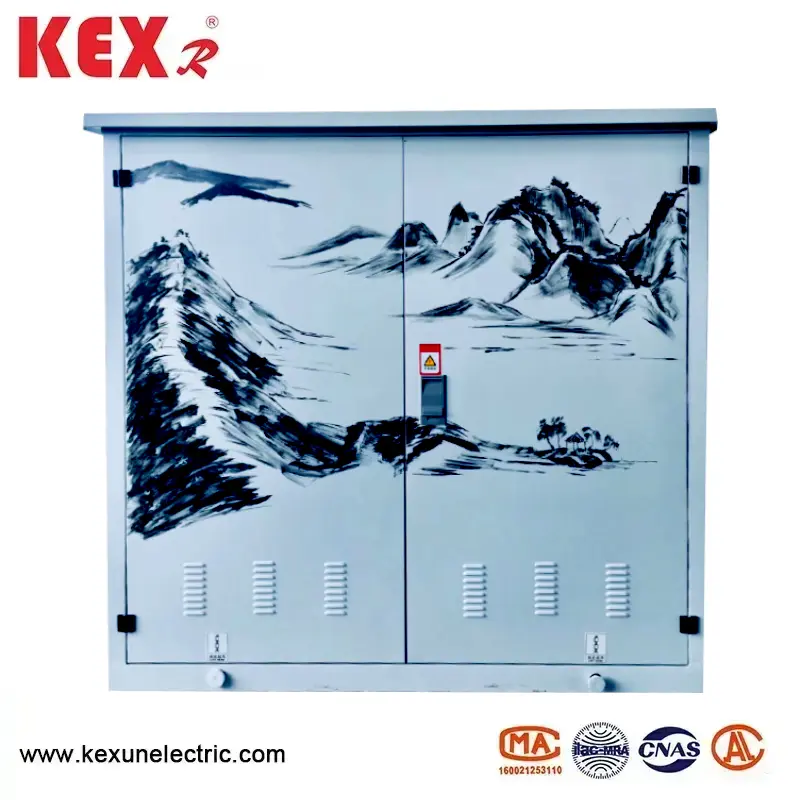

3fas-padmonterad transformatorstation
3fas-padmonterad transformatorstation som produceras av KEXR, en professionell kraftöverförings- och distributionsleverantör i Kina, är en kompakt och modulär kraftutrustning som är lämplig för stadens kraftdistribution, industriparker, ny energi (fotovoltaisk/vindkraft) och andra scenarier. Jämfört med den traditionella transformatorstationen är den mindre och mer flexibel att installera.
Modell: YB-12
Märke ： Kexr
Modell: YB-12
Märke ： Kexr
● Produktöversikt
3fas-padmonterad transformatorstation är mer flexibel och bekväm att använda än civila transformatorstationer och används allmänt vid rekonstruktion av stadsnätverk av höghus, bostadskvarter, industriparker, kommersiella centra, flygplatser, järnvägsterminaler, skolor, ett gruvföretag och andra platser.
● Funktioner och egenskaper hos YB-12-typ 3fasmonterad transformatorstation

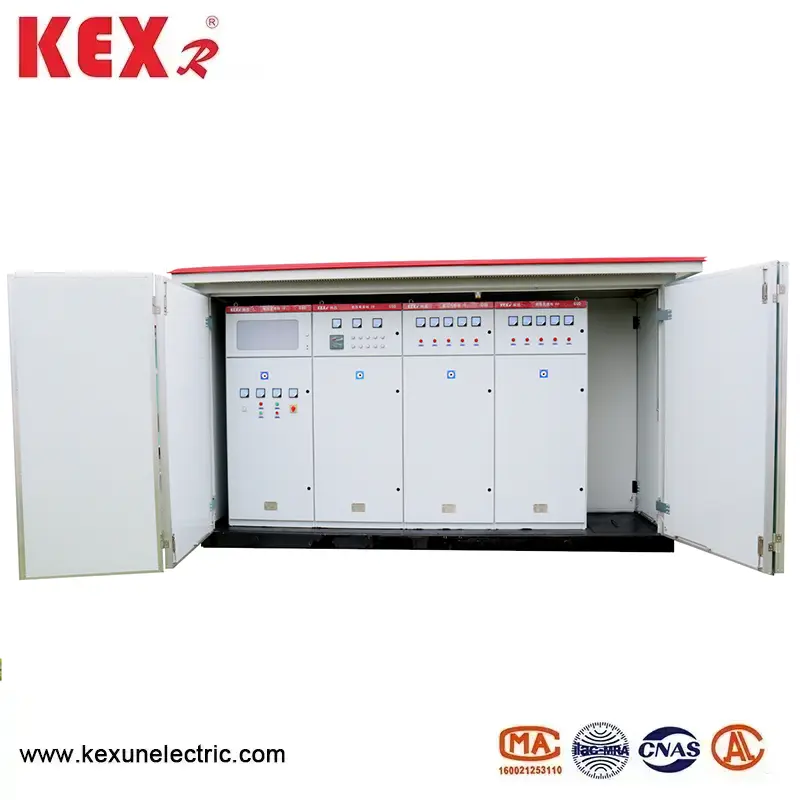

Padmonterad transformatorstationshögspänningskammare består av högspänningsbelastningsomkopplare, högspänningssäkring och blixtnedslag, vilket kan stoppa kraftöverföring och förhindra överbelastning och kortslutning samtidigt; Lågspänningskammaren består av lågspänningsluftbrytare, strömtransformator, ammeter och voltmeter. 3fas-padmonterad transformatorstation har avancerad och pålitlig teknik, och lådorna använder alla avancerad bearbetningsteknik, som har god korrosionsmotstånd och slitmotstånd. Det har fördelarna med flexibel kombination, bekväm transport, installation och konstruktion, låg kostnad, ingen förorening och säker och pålitlig drift.
● Använda förhållanden
◆ Höjden överstiger inte 4000 m
◆ Omgivningstemperatur: -25 ℃ -40 ℃
◆ Relativ luftfuktighet: Det dagliga medelvärdet är inte mer än 95%, och det månatliga medelvärdet är inte mer än 90%
◆ Installationsplats: En plats utan eld, explosionfar, ledande damm, kemisk frätande gas och våldsam vibration.
Obs ： Om ovanstående villkor överskrids kan användare förhandla med KEXR
● Prestationsparametertabeller
◆ Teknisk parametrar för lastomkopplare
|
Serienummer |
Punkt |
Enhet |
FN12-12 |
FN25-12 Vakuumbelastningsomkopplare |
|
1 |
Nominell spänning |
kv |
10 |
|
|
2 |
Max driftsspänning |
kv |
12 |
|
|
3 |
Nominell frekvens |
HZ |
50 |
|
|
4 |
Nominell ström |
A |
630 |
|
|
5 |
Klassad brytbelastningsström |
A |
630 |
|
|
6 |
Termisk stabil ström |
ka/s |
20/2 |
20/4 |
|
7 |
Dynamisk stabil ström |
de |
50 |
|
|
8 |
Kortslutning Ström （toppvärde） |
de |
50 |
|
|
9 |
Full belastningstider |
Tid |
20 |
10000 |
|
10 |
Mekaniskt liv |
Tid |
2000 |
10000 |
|
11 |
1 min effektfrekvens tål spänning (fas till mark) |
kv |
42 |
|
|
12 |
Blixtimpulsspänning (fas till mark) |
kv |
72 |
|
◆ Teknisk parametrar för högspänningssäkring
|
Serienummer |
Nominell spänning (KV) |
Klassad ström (a) |
Bryt ström (a) |
Säkringsbedömd ström (a) |
|
|
Brittisk modell |
CN -modell |
||||
|
Sdl❈j |
Xrnt-12 |
12 |
40 |
31.5 |
6.3, 10, 16, 20, 25, 31.5, 40 |
|
Sfl❈j |
12 |
100 |
31.5 |
50, 63, 71, 80, 100 |
|
|
Skl❈j |
12 |
125 |
31.5 |
25 |
|
◆ Teknisk parametrar för lågspänningsbrytare
|
Modell |
Frisläppningsform |
Släpp rankad ström |
On-off förmåga KA (AC 380V) |
|
DW15-630 |
Termoelektromagnetisk typ |
315, 400, 630 |
40 |
|
DW15-1000 |
Termoelektontyp |
630, 800, 1000 |
50 |
|
DW15-1600 |
1600 |
50 |
|
|
DW15-2500 |
1600, 2000, 2500 |
60 |
|
|
CW1-2000 |
Intelligent typ |
630, 800, 1000, 1250, 1600, 2000 |
65 (80) |
|
CW1-3200 |
2000, 2500, 3200 |
100 |
