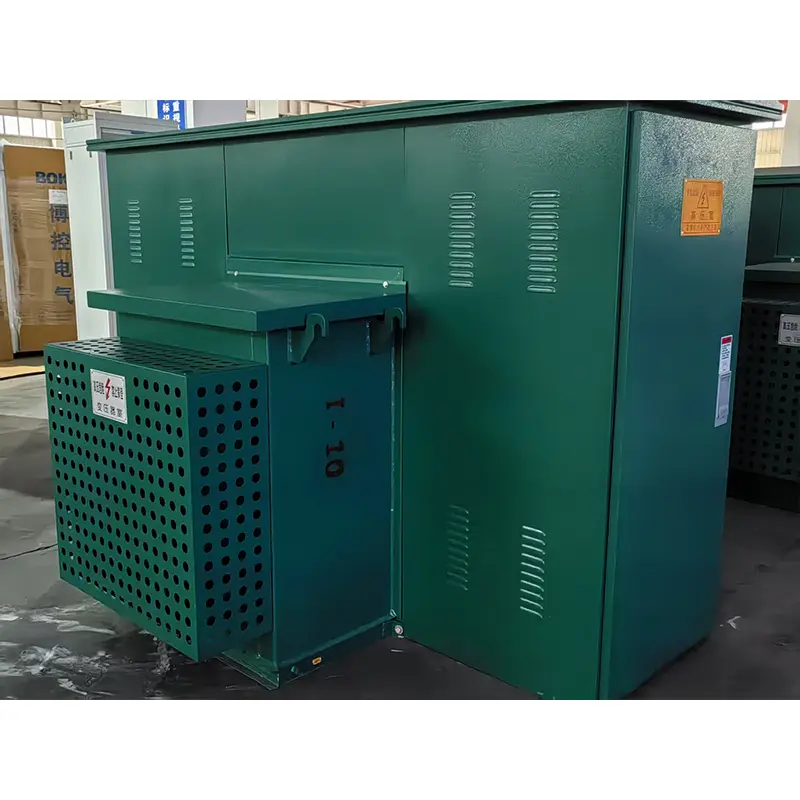

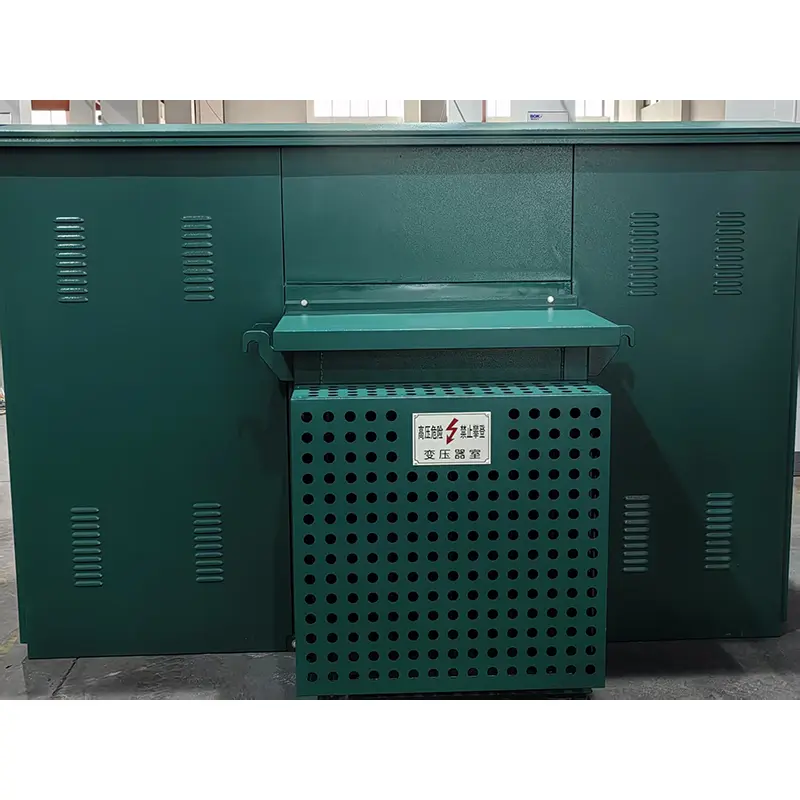

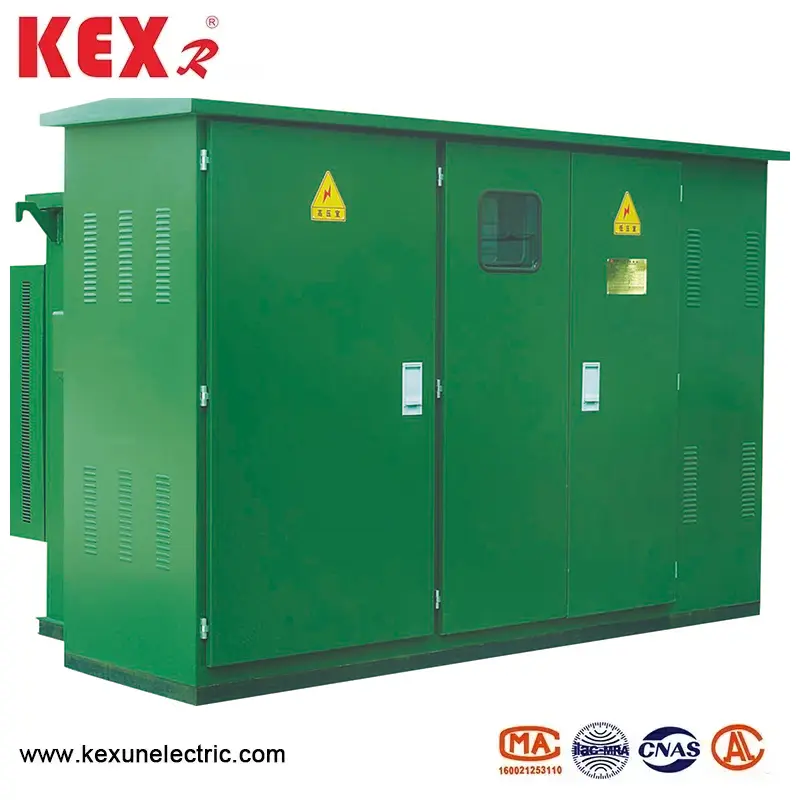

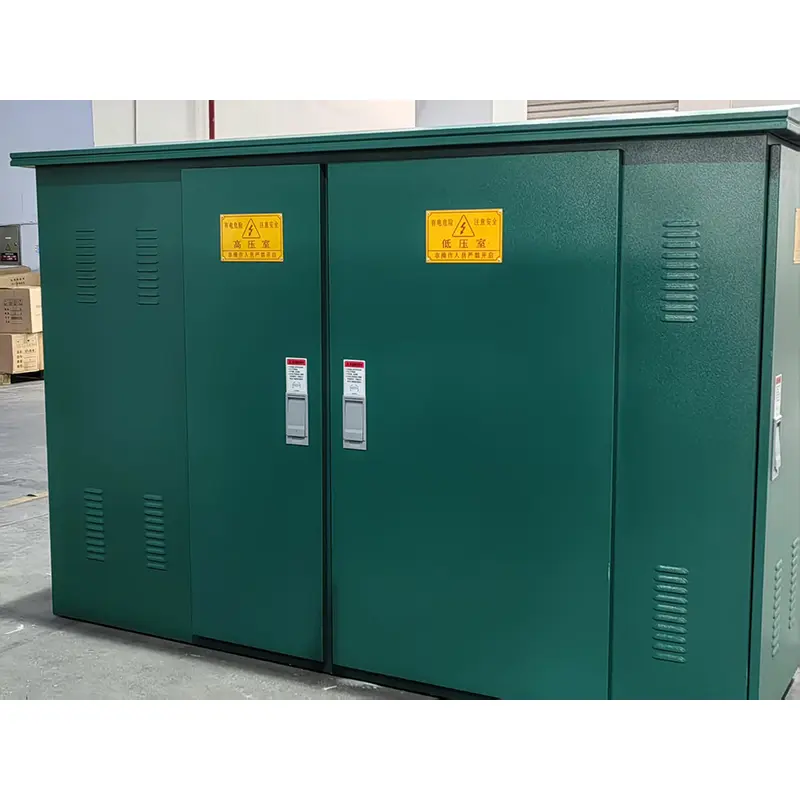

Amerikansk typ kompakt transformator

● Modellanalys av den amerikanska typen av kompakttransformator

－Z: kombinerad typ

－B: transformatorstation

－W: utomhus

－12: Klassad spänning 12kV

● Amerikansk typ Compact Transformer Produktpositionering:

◆ Integrerad utomhuskompaktfördelningslösning

◆ Lämplig för stadsdistributionsnätverk, industriparker och nya energiprojekt.

◆ Följ GB/T 17467-standarden (motsvarande IEC 62271-202).

◆ Högspänningskammare

● Strukturella egenskaper

Boxdesign:

▶ American Type Compact Transformator Antar dubbelskikt antikorrosiv stålplatta (tjocklek ≥2mm)

▶ Termisk isoleringsinterskikt (polyuretanskum, värmeledningsförmåga ≤ 0,025 W/m K)

▶ Skyddsklass IP34D (Rain Protection/Small Animals Protection)

Layoutoptimering:

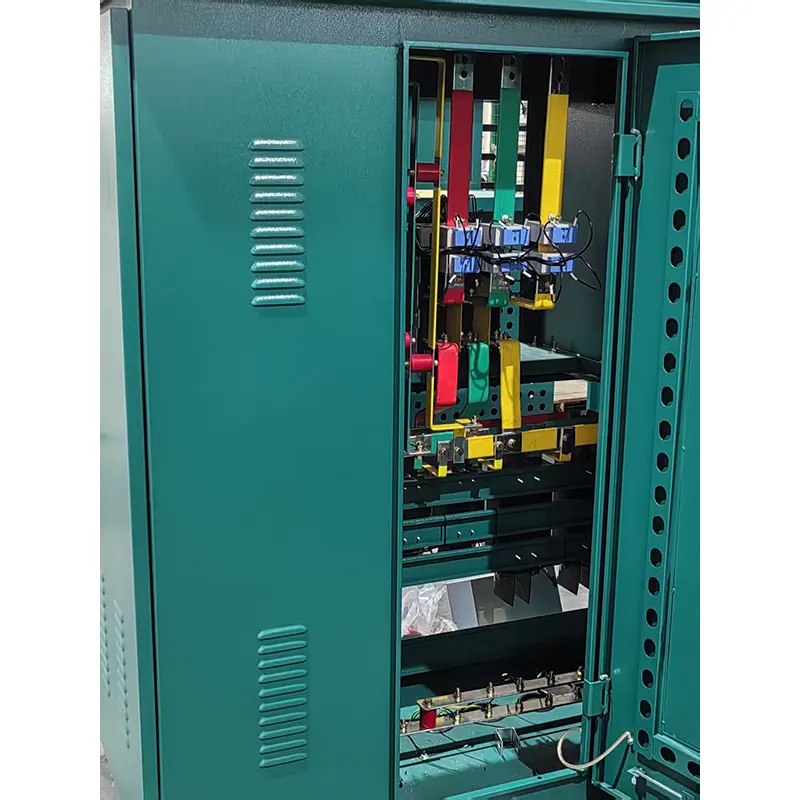

▶ Oberoende fack för högspänningskammare, transformatorkammare och lågspänningskammare.

▶ Underhållskanalbredd ≥800 mm

▶ Topp tvångsventilationssystem (temperaturkontrollstart och stopp)

● Miljövillkor för amerikansk typ kompakt transformator med

◆ Omgivningstemperatur: Maximal temperatur +40 ℃, minsta temperatur-30 ℃;

◆ Höjd: den amerikanska typen av den amerikanska typen av ZBW-12-typen ska installeras på platsen under 4000 m;

◆ Vindhastighet: motsvarande 34 m/s (inte mer än 700pa);

◆ Luftfuktighet: Den genomsnittliga dagliga relativa fuktigheten är inte mer än 95%; Det månatliga relativa luftfuktighetsvärdet är inte mer än 95%;

◆ SUCKSUST: Den horisontella accelerationen är inte mer än 0,4 m/s2, och den vertikala accelerationen är inte mer än 0,15 m/s² ；;

◆ Lutning av installationsplatsen: Lutningsinstallationsplatsen för kompakt transformator för amerikansk typ bör vara mindre än;

◆ Installationsmiljö: Den omgivande luften i den amerikanska typen av den amerikanska typen är inte uppenbarligen förorenad av frätande och brännbara gaser, och det finns ingen våldsam vibration på installationsplatsen;

◆ När du beställer denna produkt utöver ovanstående villkor kan du förhandla med vårt företag.

◆ Amerikansk typ Compact Transformer Technical Parameters
