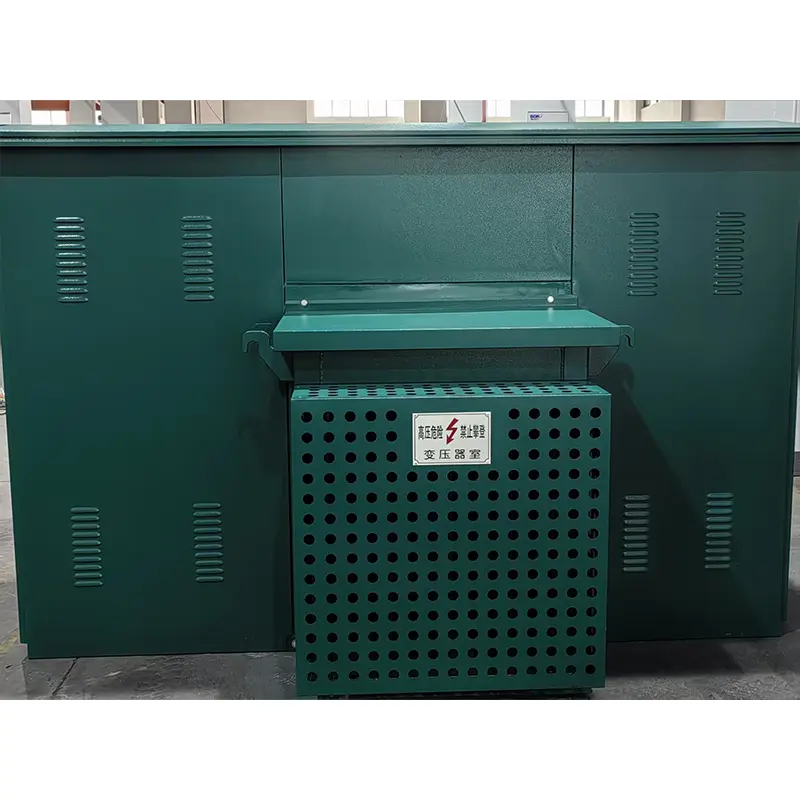

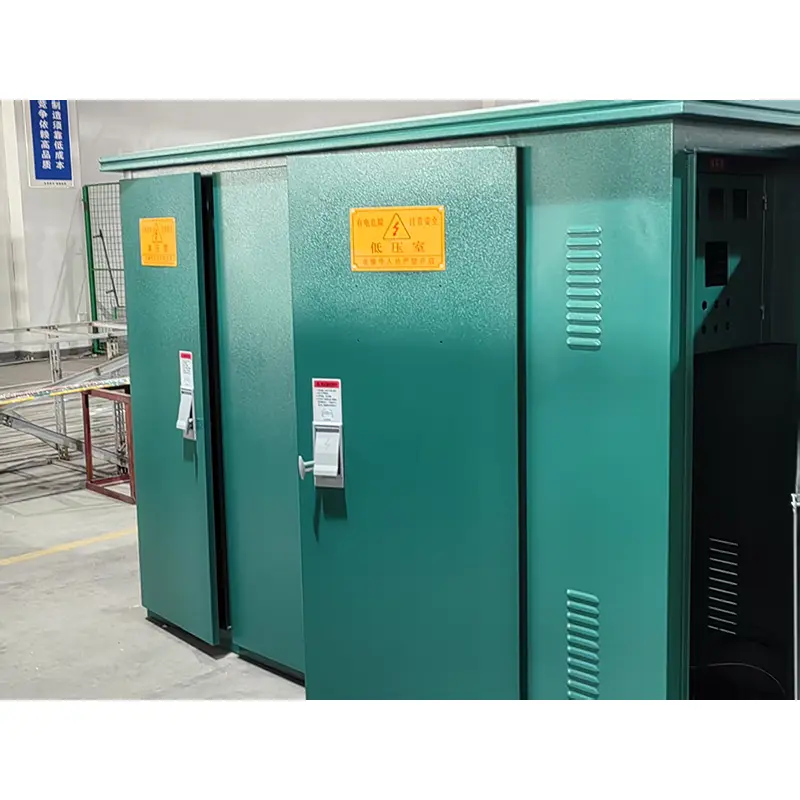

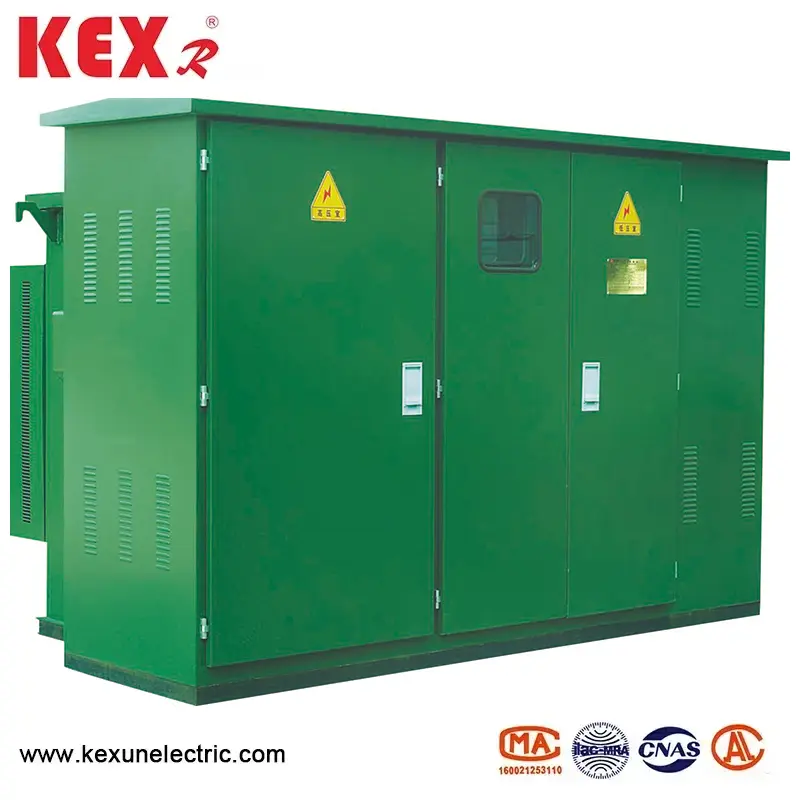

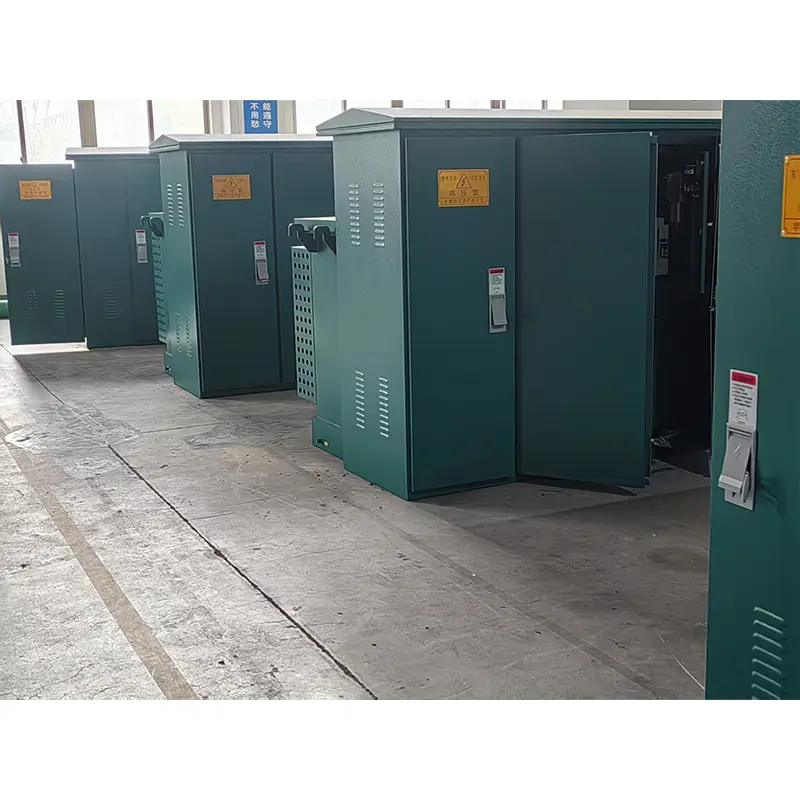

Amerikansk typ sluten transformator
American Type Encled Transformer, som produceras av KEXR, en leverantör av kraftöverförings- och distributionsutrustning i Kina, är en vanlig transformatorstation, som huvudsakligen används i 10 kV distributionssystem, och har egenskaperna för kompakt struktur, bekväm installation, hög skyddsnivå och bekvämt underhåll.
Modell: ZBW-12
Märke ： Kexr
Modell: ZBW-12
Märke ： Kexr
● Nyckelkomponenter i den amerikanska typen av den slutna transformatorbeskrivningen
◆ Högspänningsenhet
Oljeupptäckt lastomkopplare: Tre-stationens drift (stängningsöppning) Mekanisk livslängd är 2000 gånger.
Skyddssäkring: Valfri Bay-O-Net (dubbelkänslig säkring) eller E-hastighetstyp.
Hela räckvidd (överbelastning+kortslutning)
◆ Transformator
American Type Encled Transformer antar amerikansk standardoljed nedsänkningstyp (mineralolja eller bioolja valfritt)
Lindningsanslutning: △/y (valfritt för 208Y/120V eller 480Y/277V)
Temperaturökningsgräns: ≤ 65K (vid 55 ℃ omgivningstemperatur)
◆ Lågspänningsenhet
Konfigurera huvudströmbrytaren (enligt NEMA AB1)
Standardgrenkrets:
225A huvudomkopplare
8-12 Väg 20-100A grenkrets
● Amerikansk typ sluten transformator med villkor
◆ Omgivningstemperatur: Den omgivningstemperaturen för den slutna transformatorn i amerikansk typ bör vara -30 ~ 40 ℃
◆ Höjd: ZBW-12-typen av den amerikanska typen av amerikansk typ ska installeras mindre än 4000 m
◆ Vindhastighet: motsvarande 34 m/s (inte mer än 700pa)
◆ Luftfuktighet: Den genomsnittliga dagliga relativa fuktigheten är inte mer än 95%; Det månatliga relativa luftfuktighetsvärdet är inte mer än 95%
◆ SUCKSUST: Den horisontella accelerationen är inte mer än 0,4 m/s², och den vertikala accelerationen är inte mer än 0,15 m/s²
◆ Installationsbenägenhet för den amerikanska typen av den amerikanska typen: högst 3
◆ Installationsmiljö: Den omgivande luften är inte uppenbarligen förorenad av frätande och brännbara gaser, och det finns ingen våldsam vibration på installationsplatsen
◆ När du beställer denna produkt utöver ovanstående villkor kan du förhandla med vårt företag.
● Tekniska parametrar Tabell av den amerikanska typen av den amerikanska typen
|
Serienummer |
Punkt |
Enhet |
Tekniska parametrar |
|
1 |
Betygsspänning |
kv |
10/0.4 |
|
2 |
Max driftsspänning |
kv |
12 |
|
3 |
Nominell frekvens |
HZ |
50 |
|
4 |
Rankad kapacitet |
kva |
150-1600 |
|
5 |
1 min strömfrekvens tål spänning |
kv |
35 |
|
6 |
Blixtspänning |
kv |
75 |
|
7 |
Kylmetod |
|
Oanan |
|
8 |
Bryt ström av högspänningsbackupsäkring |
de |
50 |
|
9 |
Brytström av plug-in-säkring |
de |
2.5 |
|
10 |
Miljönstemperatur |
℃ |
-35 ~ 40 |
|
11 |
Tillåtet spoltemperaturökning |
℃ |
65 |
|
12 |
No-load spänningsreglering |
|
± 5% eller ± 2*2,5% |
|
13 |
Bullernivå |
dB |
50 |
|
14 |
IP -examen |
|
IP43 |
● Konturdimension av den slutna transformatorn för amerikansk typ
|
ZBW-12 American Type bifogad transformatorstandarddimensioner |
|||||||
|
Kapacitet (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
