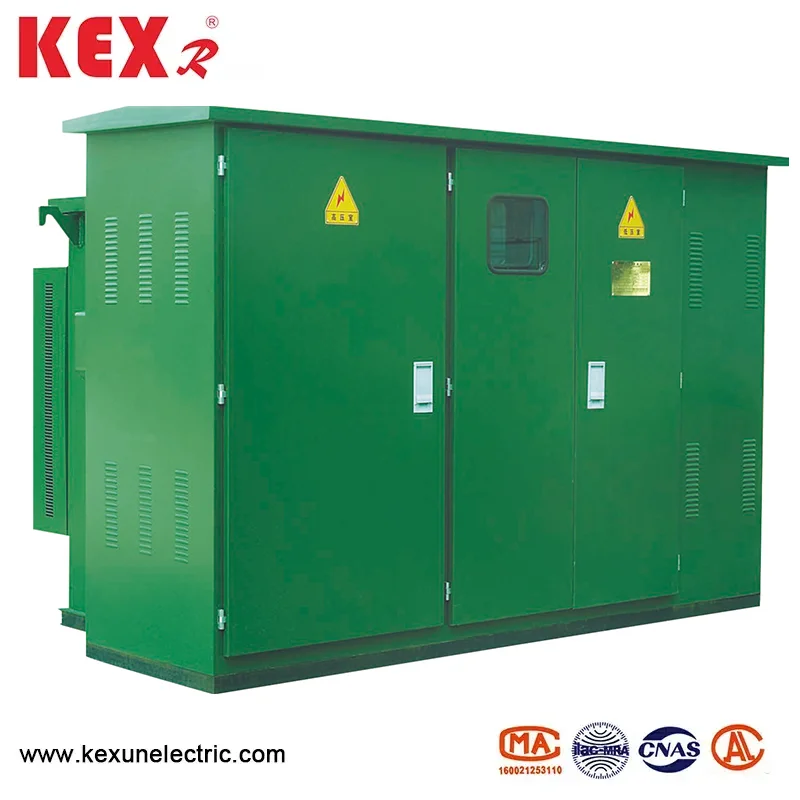

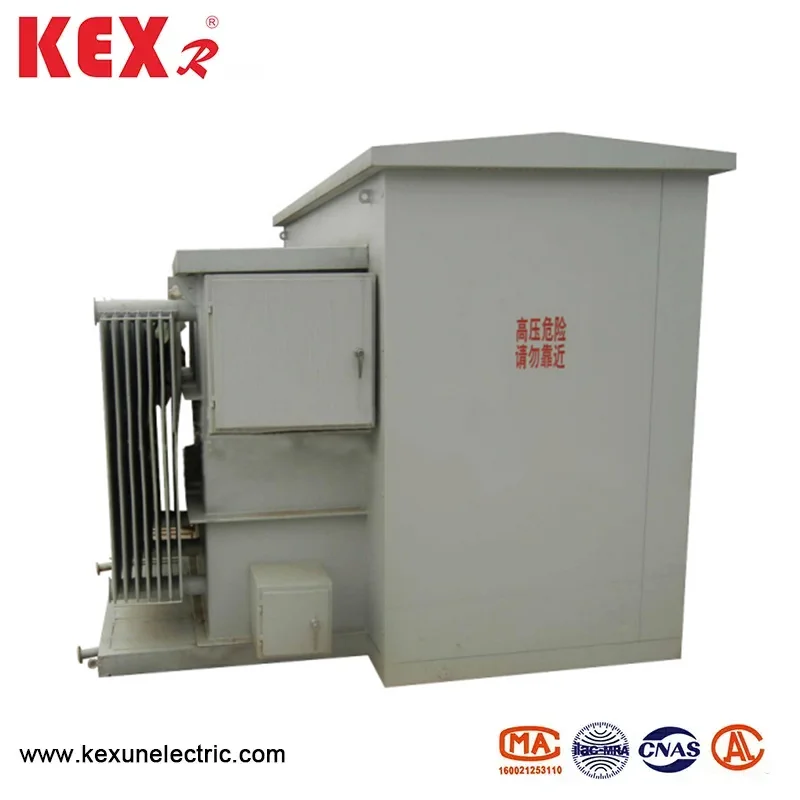

Amerikansk typ padmonterad transformator
Den amerikanska typmonterade transformatorn som produceras av China Manufacture Kexun är en integrerad och modulär liten distributionstransformator, som har egenskaperna för kompakt struktur, bekväm installation och bra skydd och används allmänt i stadsfördelningsnätverk, bostadskvarter, kommersiella områden och industriförbrukning.
Modell: ZBW-12
Märke ： Kexr
Modell: ZBW-12
Märke ： Kexr
American TypePad-monterad transformator har följande huvudfunktioner.
◆ Kompakt design
Liten storlek, mindre golvutrymme, lämplig för platser med begränsat utrymme.
American Box-typ transformatorstruktur används, som vanligtvis är installerad på en betongplattmonterad.
◆ Förmonterad struktur
Slutför integrationen av höga och lågspänningsomkopplare, transformatorer och skyddsanordningar innan du lämnar fabriken för att minska arbetsbelastningen för installationen på plats.
Anta helt förseglad struktur, fuktsäker, dammsäker och korrosionssäker.
◆ Säker och pålitlig
Anta full isoleringsdesign för att minska risken för elektrisk stöt.
Den har funktionerna för överbelastning, kortslutning och temperaturskydd och går stabilt.
◆ Enkelt underhåll
Amerikansk plug-in-kabelhuvud (armbågens kabelhuvud) används, vilket är bekvämt för snabb installation och utbyte. Utformningen av åtkomstdörren är rimlig och bekväm för drift och underhåll.
◆ Stark anpassningsförmåga
Pad-monterad transformator för amerikansk typ är lämplig för utomhusmiljö, skyddsnivån når vanligtvis IP67.
Anpassningsbar design kan uppfylla olika spänningsnivåer (t.ex. 10kV/0,4 kV) och kapacitetskrav (såsom 50 kVa ~ 1600kva). ◆
● Vanliga applikationsscenarier av amerikansk typ av padmonterad transformator
✅Urban Distribution Network: Det är lämpligt för omvandling av kraftfördelning av gator och samhällen och minskar det ockuperade området.
✅Residential Area: Tyst design, lämplig för strömförsörjning i bostadsområden.
✅Commercial Center: Vackert och kompakt, utan att påverka stadens utseende.
✅industrial Park: Anpassad till hård miljö med hög tillförlitlighet.
✅tement kraftförbrukning: som byggarbetsplatser, utställningar etc., vilket är bekvämt för snabb distribution.
● Transformator tekniska parametrar som används av amerikansk typ pad-monterad transformator
|
Serienummer |
Punkt |
Enhet |
Tekniska parametrar |
|
1 |
Betygsspänning |
kv |
10/0.4 |
|
2 |
Max driftsspänning |
kv |
12 |
|
3 |
Nominell frekvens |
HZ |
50 |
|
4 |
Rankad kapacitet |
kva |
150-1600 |
|
5 |
1 min strömfrekvens tål spänning |
kv |
35 |
|
6 |
Blixtspänning |
kv |
75 |
|
7 |
Kylmetod |
|
Oanan |
|
8 |
Bryt ström av högspänningsbackupsäkring |
de |
50 |
|
9 |
Brytström av plug-in-säkring |
de |
2.5 |
|
10 |
Miljönstemperatur |
℃ |
-35 ~ 40 |
|
11 |
Tillåtet spoltemperaturökning |
℃ |
65 |
|
12 |
No-load spänningsreglering |
|
± 5% eller ± 2*2,5% |
|
13 |
Bullernivå |
dB |
50 |
|
14 |
IP -examen |
|
IP43 |
◆ Jämförelse av förlust av olika typer av transformatorer
|
Kapacitet (KVA) |
Voltage9 (KV) |
Anslutningsgrupp |
No-Load Current% |
Ingen lastförlust % |
Impedansspänning% |
Belastningsförlust (W) |
|||||
|
Hv |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabell över tekniska parametrar för antagna lastomkopplare
|
Punkt |
Namn |
Enhet |
315a |
630A |
|
Betygsspänning |
|
Kv |
12 |
12 |
|
Max ström |
|
A |
315 |
630 |
|
Nominell frekvens |
|
HZ |
50 |
50 |
|
Klassad kortslutningsström |
|
De |
31.5 |
50 |
|
Klassad kortsiktig tålström |
|
De |
12.5 |
50 |
|
Klassad på kort sikt tål tid |
|
S |
2 |
2 |
|
Mekaniskt liv |
|
Tid |
2000 |
2000 |
|
Blixtimpulstest |
Fas till mark |
Kv |
75 |
75 |
|
Isoleringsfraktur |
85 |
85 |
||
|
1 min arbetsfrekvens tål spänning |
Fas till mark |
42 |
42 |
|
|
Isoleringsfraktur |
48 |
48 |
||
|
Klassad topp tål ström |
|
De |
31.5 |
50 |

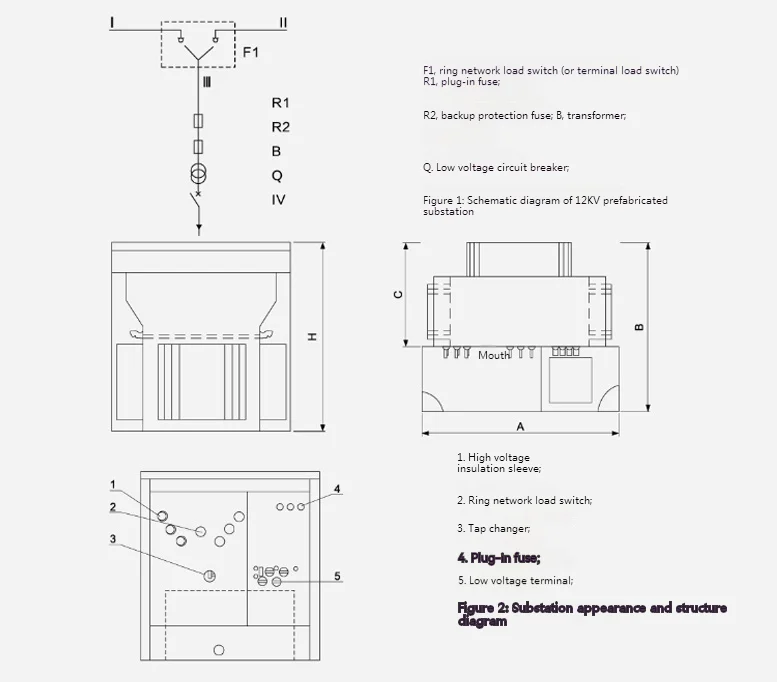

◆ Mått på den amerikanska typen av Pad-monterare
|
ZBW-12 förinstallerad amerikansk boxtyp Substationsstandarddimensioner |
|||||||
|
Kapacitet (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
