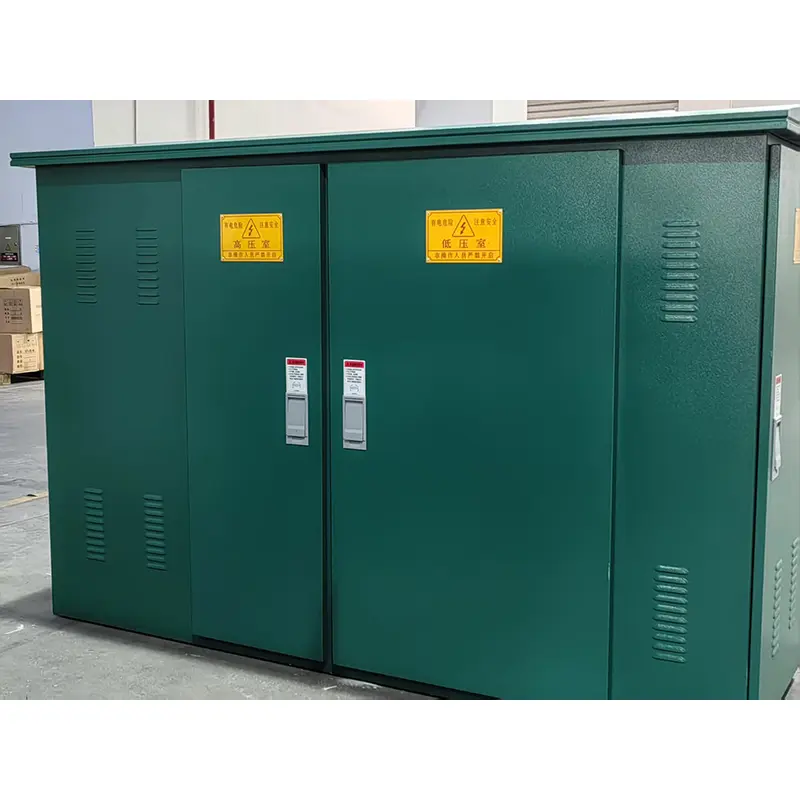

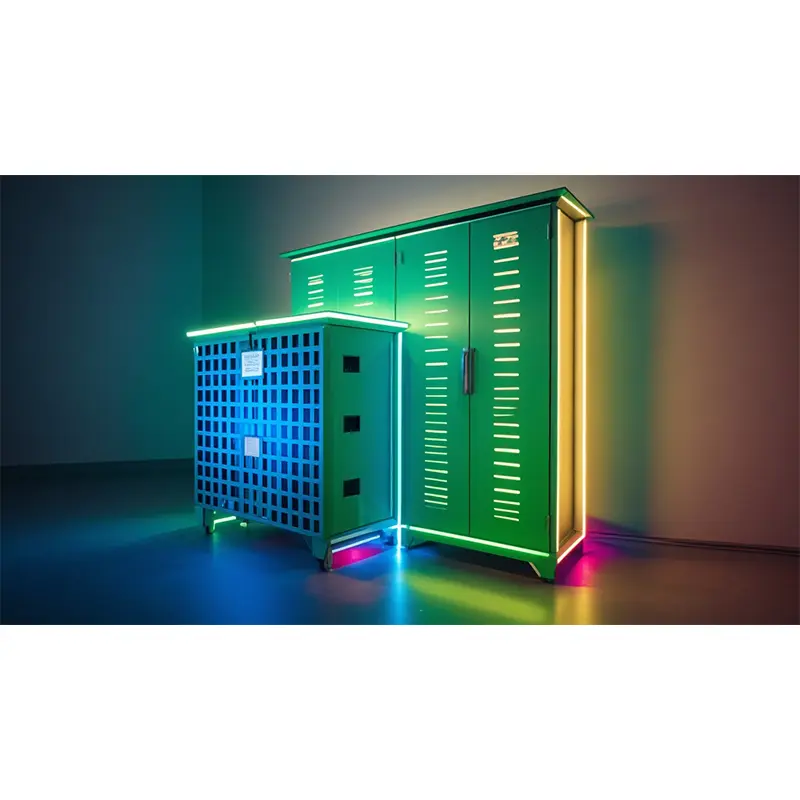

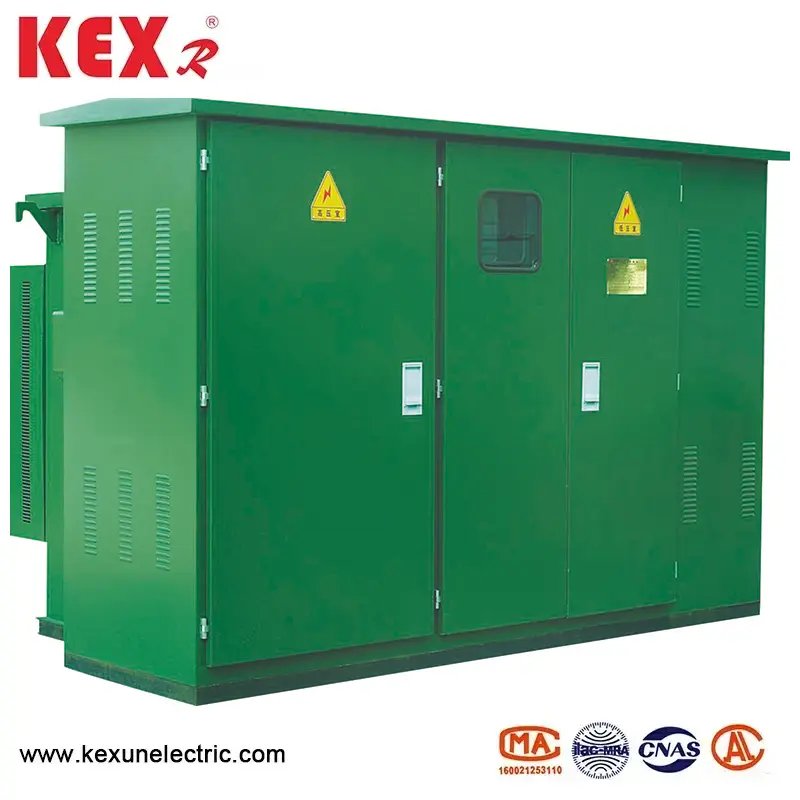

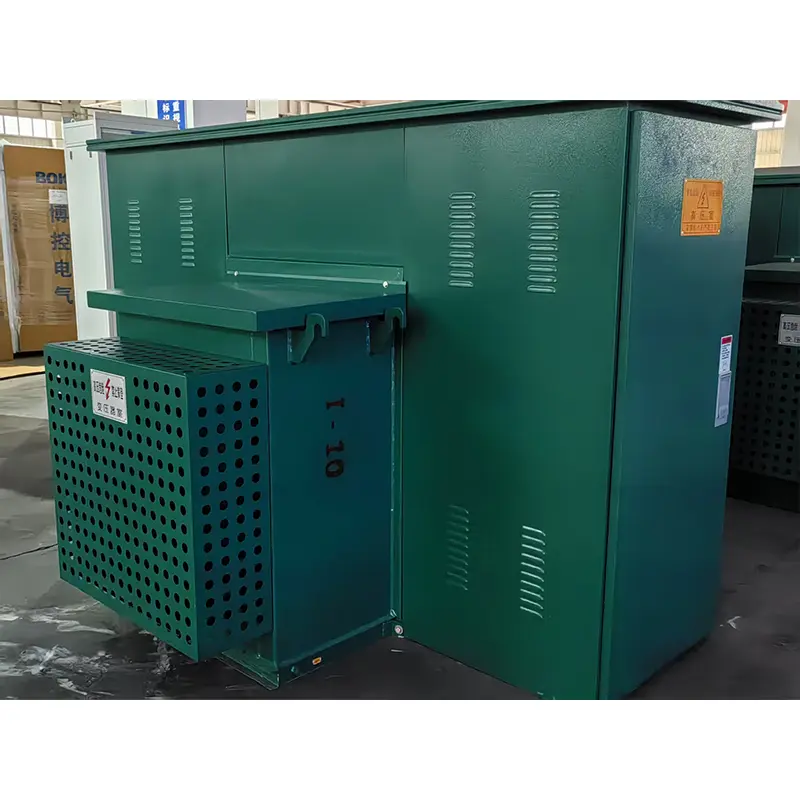

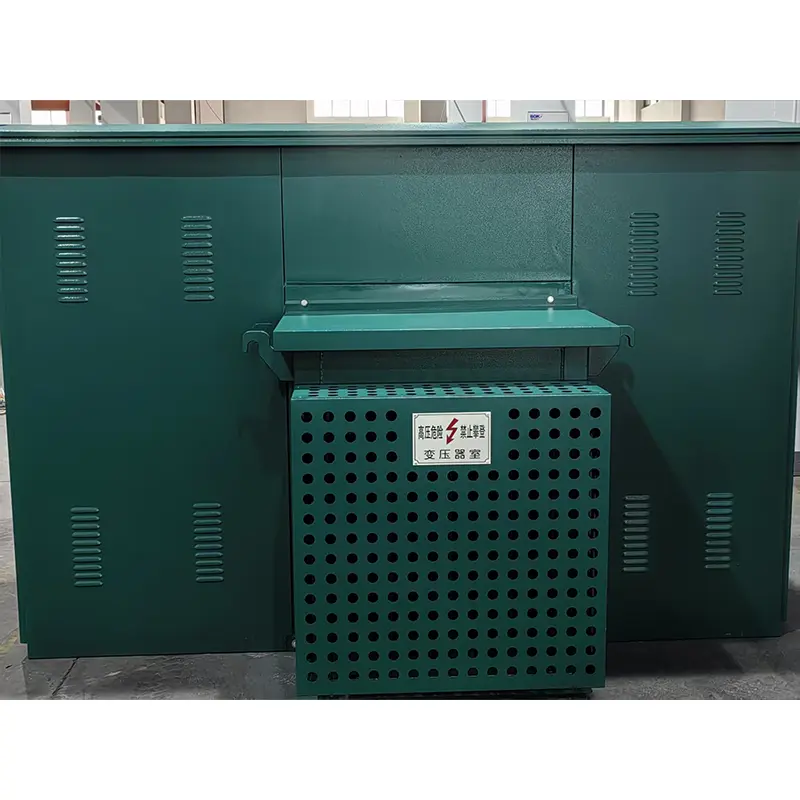

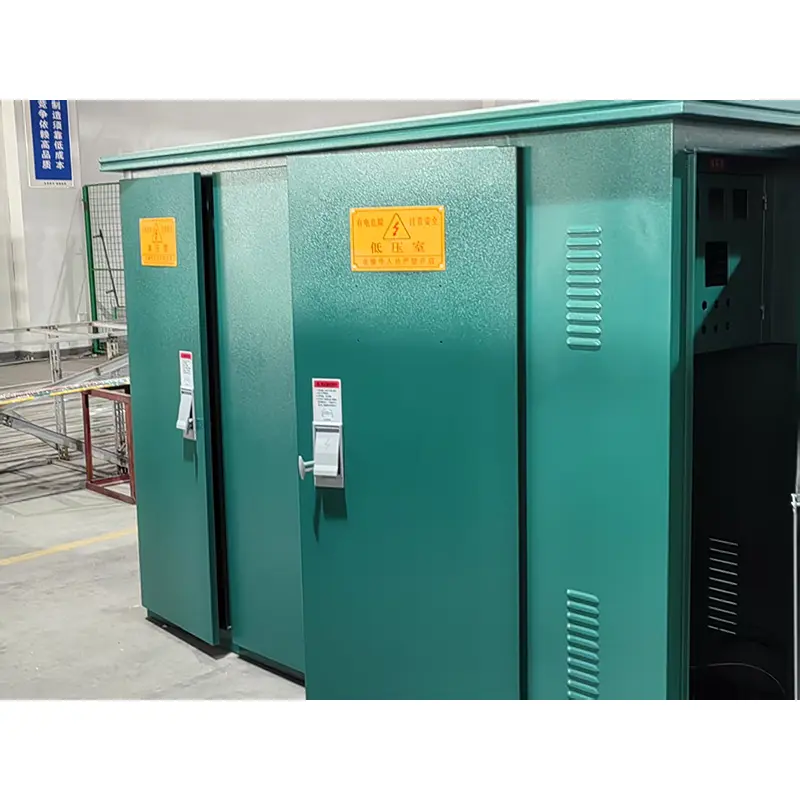

Amerikansk typ av trefas-padmonterad transformatorstation

ZBW-12 Typ American Type Thre-Phase Pad-monterad transformatorstation, producerad av China-tillverkaren KEXR, är en transformatorstation med enkel struktur, liten golvutrymme och stark isolering, som är lämplig för nominell spänning på 10kV.
Modell: ZBW-12
Märke ： Kexr

Skicka förfrågan

Produktbeskrivning

● Amerikansk typ av trefas-padmonterad transformatorstation med förhållanden

◆ Omgivningstemperatur: Den omgivningstemperaturen kring amerikansk typ av tre-fas-dynmonterad transformatorstation bör vara -30 ~ 40 ℃.

◆ Höjd: Amerikansk typ av tre-fas-dynmonterad transformatorstation bör installeras under 4000 m;

◆ Vindhastighet: motsvarande 34 m/s (inte mer än 700pa);

◆ Luftfuktighet: Den genomsnittliga dagliga relativa fuktigheten är inte mer än 95%; Det månatliga relativa luftfuktighetsvärdet är inte mer än 95%;

◆ SUCKSUST: Den horisontella accelerationen är inte mer än 0,4 m/s²

och den vertikala accelerationen är inte mer än 0,15 m/s²

◆ Lutning av installationsplatsen: Installationens lutning av amerikansk typ av tre-fas-padmonterad transformatorstation är inte mer än 3

◆ Installationsmiljö: Den omgivande luften är inte uppenbarligen förorenad av frätande och brännbara gaser, och det finns ingen våldsam vibration på installationsplatsen

◆ När du beställer denna produkt utöver ovanstående förhållanden kan du förhandla med KEXR

● Tekniska parametrar för ZBW-12-typ amerikansk typ tre-fas-padmonterad transformatorstation

Serienummer	Punkt	Enhet	Tekniska parametrar
1	Betygsspänning	kv	10/0.4
2	Max driftsspänning	kv	12
3	Nominell frekvens	HZ	50
4	Rankad kapacitet	kva	150-1600
5	1 min strömfrekvens tål spänning	kv	35
6	Blixtspänning	kv	75
7	Kylmetod		Oanan
8	Bryt ström av högspänningsbackupsäkring	de	50
9	Brytström av plug-in-säkring	de	2.5
10	Miljönstemperatur	℃	-35 ~ 40
11	Tillåtet spoltemperaturökning	℃	65
12	No-load spänningsreglering		± 5% eller ± 2*2,5%
13	Bullernivå	dB	50
14	IP -examen		IP43

Transformatorn

KEXR Förinstallerad amerikansk box-typ Substation Anta den nya S9- och S11-serien tre-fasoljeöversvämmade transformatorer har fördelarna med låg förlust utan belastning, låg temperaturökning, låg brus och låg höjd. Transformatorn utan belastning och belastning är lägre än den för den ursprungliga S9-transformatorn och når den inhemska avancerade nivån för närvarande. Transformatorn är av helt förseglad struktur, vilket effektivt isolerar luftföroreningar och isoleringsnedbrytning orsakad av fukt. En luftkudde på 40-90 mm lämnas högst upp i oljetanken, som kan spela rollen som värmeavledning och kylning tillsammans med korrugeringarna i oljetankskalet och kan effektivt minska det inre trycket.

Dimensioner och vikt

Kapacitet	A	B	C	H	Vikt （kg）
315kva	2560	1600	600	1000	3050
400 kVa	2560	1600	600	1000	3270
500 kVa	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800 kVa	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Konturdimension av ZBW-12-typ amerikansk typ tre-fas-padmonterad transformatorstation

ZBW-12 American Type Thre-Phase Pad-monterad Substation Standard Dimensions
Kapacitet (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
