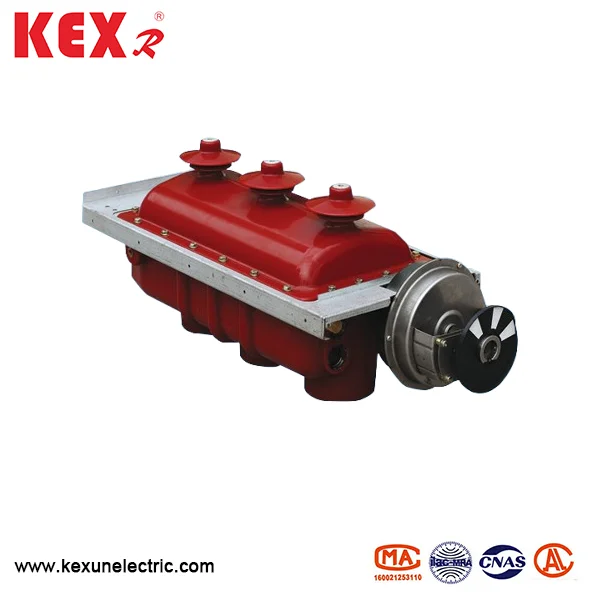

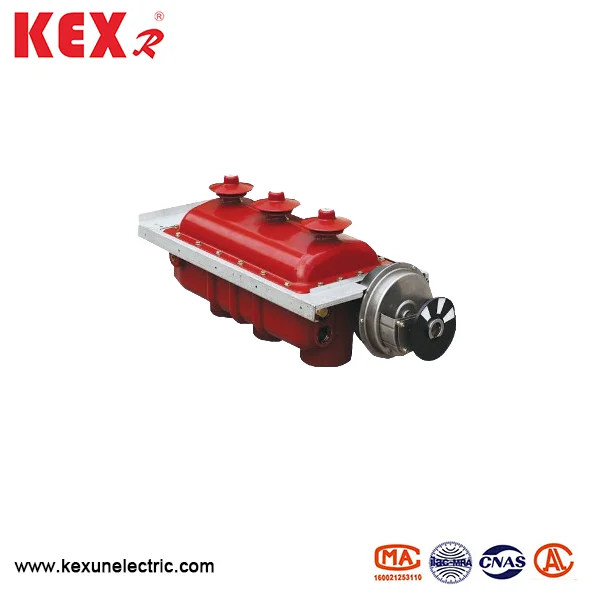

FLRN48-12D Typ SF6 Load Switch
FLRN48-12D-typen SF6 Load Switch är en lastomkopplare som är oberoende utvecklad av Kexun i China Factory 2008, som tillämpas på XGN15-12SF6 Ring huvudenhet. Det har hög ekonomi, säkerhet och tillförlitlighet, enkel struktur, flexibel drift, pålitlig sammanlåsning och bekväm installation.
Modell: FLRN48-12D
Märke ： Kexr
Modell: FLRN48-12D
Märke ： Kexr

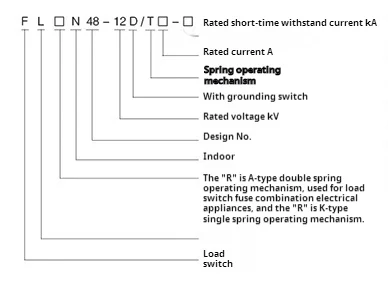

● Modell betydelse

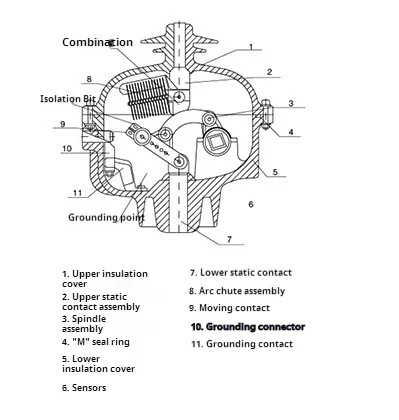

● Struktur och princip
Huvudkretsen och jordningskretsen för FLRN48-12D-typ SF6-belastningsomkopplare är förseglade i ett isolerande skal tillverkat av epoxiharts genom APGI-processen, som har fördelarna med god isoleringsprestanda och antiföroreningsmiljö. Det isolerande skalet består av ett övre isolerande lock och ett lägre isolerande lock, som är fylld med SF6 -gas med ett relativt tryck på 0,4 bar. Det lägre isolerande locket antar lokala tunnväggiga och tjocka explosionssäkra membranåtgärder för att säkerställa att vid olycka, trycket på övertryck SF6-gasen sjunker efter att ha brutit igenom säkerhetsfilmen, och gasen sprutas direkt på baksidan av skåpet för att säkerställa personlig säkerhet.
◆ Möt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Använda förhållanden
◆ Omgivningstemperatur: Temperaturen runt flrn48-12d-typen SF6-belastningsomkopplare
Bör vara -40 ~ 40 ℃
◆ Luftfuktighet: Den maximala genomsnittliga relativa fuktigheten är ≤ 95% per dag och ≤ 100% per månad.
◆ Höjd: FLRN48-12D-typen SF6-belastningsomkopplare ska installeras på en höjd under
2000m.
◆ Seismisk kapacitet: ≤8
◆ Den omgivande luften bör vara fri från uppenbar föroreningar som frätande, brännbar gas och vattenånga, och det bör inte finnas någon ofta våldsam vibration.
● Tekniska parametrar för FLRN48-12D-typ SF6-belastningsomkopplare
|
Punkt |
Enhet |
FLRN36-12D/T630-20 Typ |
Flrn36-12d/100-50 typ |
|
Betygsspänning |
Kv |
12 |
12 |
|
Nominell frekvens |
HZ |
50 |
50 |
|
Nominell ström |
A |
630 |
100 |
|
1 min Kraftfrekvens tål spänningsinterfas/fraktur |
Kv |
42/48 |
42/48 |
|
Blixtimpuls tål spänningsinterfas/fraktur |
Kv |
75/85 |
75/85 |
|
5 min 0Gauge -nominell kraftfrekvens tål spänning |
Kv |
24 |
24 |
|
Nominell termisk stabilitetsström 3 sekunder /2 sekunder |
De |
20/20 |
20/20 |
|
Klassad dynamisk stabil ström （topp） |
De |
50/50 |
50/50 |
|
Klassad kortslutningsström |
De |
50/50 |
125/50 |
|
Betygsatt stängd slingavbrott |
A |
630 |
|
|
Klassad aktiv belastning avbryter strömmen |
A |
630 |
|
|
Klassad kabelladdningsström |
A |
10 |
10 |
|
Klassad kortslutning Breaking Current |
De |
|
50 |
|
Klassad överföringsström |
A |
|
1700 |
|
Säkringstyp |
|
|
Xrnt-12kv/100a |
|
Säkringseffekt kastar energi |
J |
|
1 ± 0,5 |
|
Mekaniskt liv |
Tid |
5000/2000 |
3000/2000 |
|
Avstånd mellan laddade kroppar och relativ luftisolering |
mm |
≥125 |
≥125 |
|
SF6 gastryck |
bar |
0.4 |
0.4 |
|
Synkronisering av öppning och stängning |
MS |
≤2 |
≤2 |
|
Huvudkretsmotstånd |
baby |
≤65 |
≤65 |
