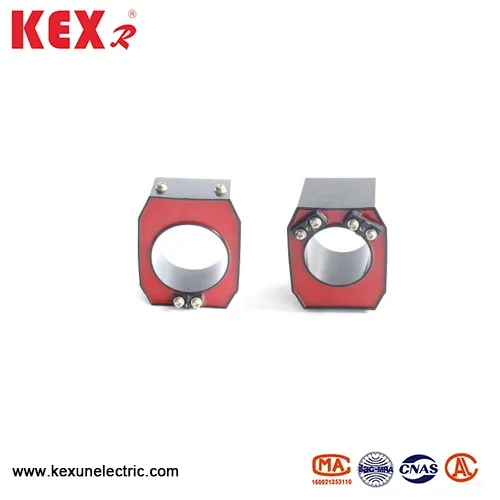

Gasfyllda skåpinstrument transformator
LMZT-10 Gasfyllda skåpinstrumenttransformator är en vanlig strömtransformator för 10 kV busstyp som produceras av Kexun i China Factory. De faktiska parametrarna ska vara föremål för tillverkarens tekniska uppgifter. Särskild uppmärksamhet bör ägnas åt matchningen av exakt betyg och betygsatt belastning när du väljer typ.
Modell: LMZT-10
Märke ： Kexr
Modell: LMZT-10
Märke ： Kexr
● Modell Betydelse av den gasfyllda skåpinstrumentstransformatorn
L － strömtransformator
Midet genom hjärtat
Z －Pouring Type
T － stängd typ
10 －Voltage klass （KV）
● Designfunktion för Gasfylld kabinettinstrument för LMZT-10-typ
◆ Isoleringstyp: Epoxihartsgjutning och helt sluten struktur
◆ Installationsmetod: Tusbar genom typ och fast montering
◆ Lindningskonfiguration: Dual Winding Design och Toroidal Core
● Typiska applikationsscenarier av LMZT-10-typ Gasfylld skåpinstrumenttransformator
▶ Switch skåp (10kV switchgear)
▶ Kompaktstation
▶ Industriell kraftfördelning
● LMZT-10 Gasfylld skåpinstrument Transformator Teknisk parameter Tabell
Det nominella strömförhållandet, noggrannhetsnivån och nominell belastning av gasfyllda skåpinstrumenttransformator visas i följande tabell. Den nominella sekundära strömmen är 5A eller 1A.
|
Ändamål |
Mätning av CT |
Skydd CT |
Dubbel slingrande CT |
|||||||
|
Klassad primärström |
Noggrannhetsklassad belastning (VA) |
Noggrannhetsklassad belastning (VA) |
Kompositnoggrannhetsklassad belastning (VA) |
|||||||
|
0,2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

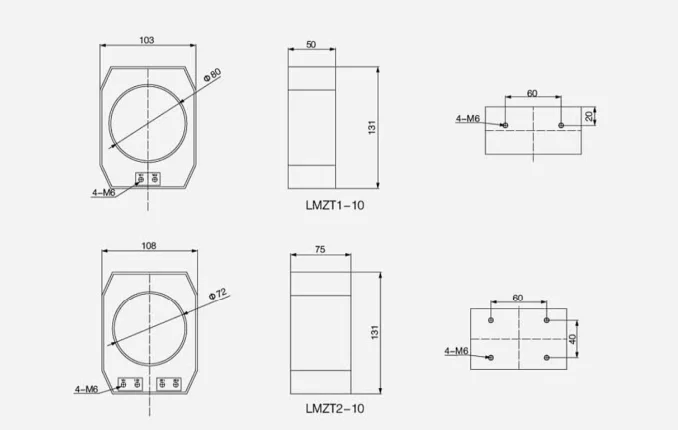

● Dimensioner av LMZT-10-gasfyllda skåpinstrumenttransformator
