Fotovoltaisk korsning

Photovoltaic Junction Box producerad av Kexun i China Factory är lämplig för fotovoltaisk tandem kraftproduktionssystem, som genomför den viktiga kraftskyddsdelen av tandemomvandlare och kraftnätsystem. Den antar sekundärt blixtskydd, och skyddsnivån är IP65, som används för utomhusinstallation för att uppfylla kraven på vattentät, dammtät, ultraviolett skydd och korrosion av saltspray.
Modell: Kxhlx
Märke: kexr

Skicka förfrågan

Produktbeskrivning

● KXHLX -typfotovoltaiska korsningsfunktioner

Den inre strukturen i fotovoltaisk kopplingsbox är enkel och tydlig och ledningarna är snygg och rimlig. Hög tillförlitlighet och enkelt underhåll. Utomhusväggmonterad installation kan anpassa sig till olika hårda miljöer. Förutom standardmaterial och storlekar kan det anpassas efter användarens krav.

● Tekniska parametrar för fotovoltaisk korsningslåda för KXHLX -typ

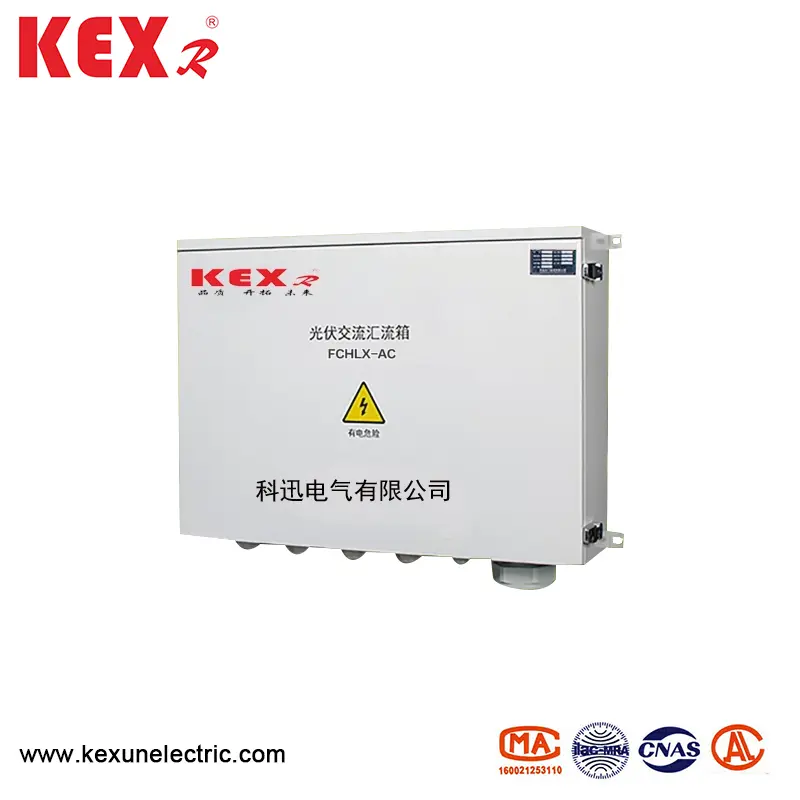

◆ AC Type Photovoltaic Junction Box

Punkt	Kxhlx-ac4	Kxhlx-ac4	Kxhlx-ac8
Inmatningslinjer	1 ~ 4	5 ~ 6	7 ~ 8
Max ingångsspänning	690V
Linjer Ingångsström	0 ~ 100a
Max utgångsström	250A	400A	630A
Nominell spänning	480VAC
Spänningsskyddsnivå	480VAC
Nominell flödeskapacitet (8/20μs)	20KA (matchning enligt kundkrav)
Max flödeskapacitet (8/20μs)	40KA (matchning enligt kundkrav)
Resterid	＜ 25ms
Temperatur och fuktighet	Arbetstemperatur ： -40 ~ 85 ℃ ， 95% ， ingen kondens och frätande gas
Höjd över havet	Mindre än 4000 m
Skåpsmaterial	Hot Dip Galvaniserad stålplatta/rostfritt stål/kall rullad stålplatta/teknikplast
Skåp IP -examen	IP65
Kabelanslutning IP -examen	IP66
Kabelanslutningsdimensioner: WHD	800600200 mm	800800200 mm	8001000200 mm

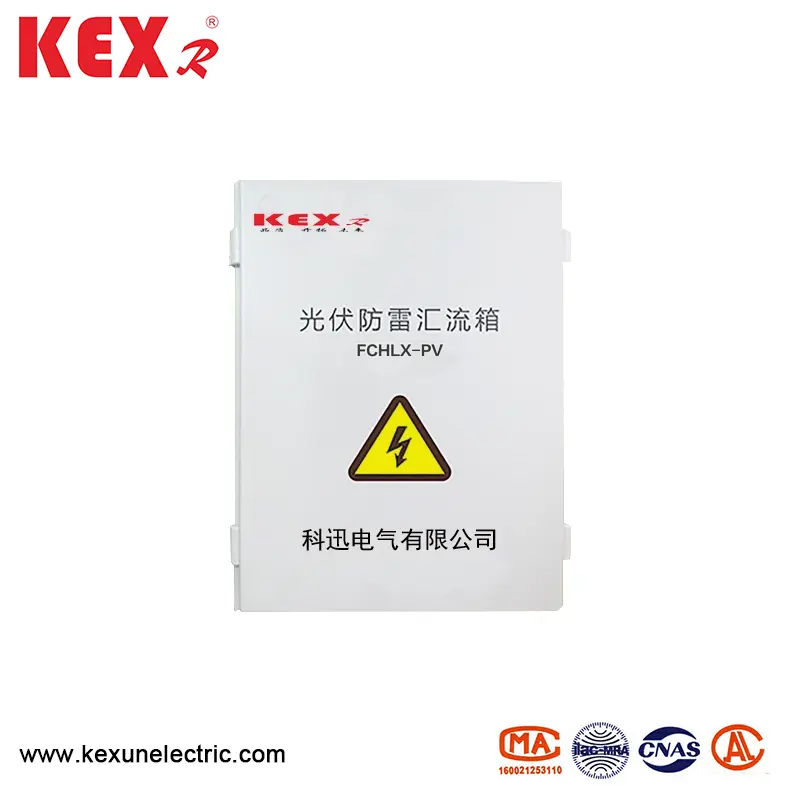

◆ DC Typ Photovoltaic Junction Box

Punkt		Buchhlx-pv6 / 2	Buchhlx-pv6 / 3	Buchhlx-pv6 / 4
Elektrisk parameter	Max System DC -spänning	1000	1000	1000
	Max varje rad ingångsström	20a	20a	20a
	Max ingångslinjer	6	6	8
	Max utgångsomkopplare ström	32A/40A	20A/32A	20A/32A
	Inverterare MPPT	2	3	2
	Utgångslinjer	2	3	2
Blixtskydd	Testtyp	Sekundär skydd	Sekundär skydd	Sekundär skydd
	Nominell urladdningsström	20KA	20KA	20KA
	Max urladdningsström	40KA	40KA	40KA
	Spänningsskyddsnivå	3,8 kV	3,8 kV	3,8 kV
	Maximal kontinuerlig arbetsspänning	1050V	1050V	1050V
	Polack	3p	3p	3p
	Strukturtecken	Plug-in-modul
Blixtskyddsegenskaper	IP -examen	IP65
	Utgångsomkopplare	DC Circuit Breaker/DC Rotary Disconnector
	SMC4 vattentät kontakt	standardkonfiguration
	PV DC -säkring	standardkonfiguration
	PV DC Surge Protection Device	standardkonfiguration
	Övervakningsmodul	N
	Antireflektionsdiode	N
	Lådmaterial	Pvc
	Installera metoden	Vägghängande typ
	Arbetstemperatur	-25 ~ 55 ℃
	Höjd över havet	2000m
	Tillåtet fuktighet	0 ~ 95 ％， icke-kondensation
	Bredd Höjd Djup (mm)	400300160	500400190	500400190
