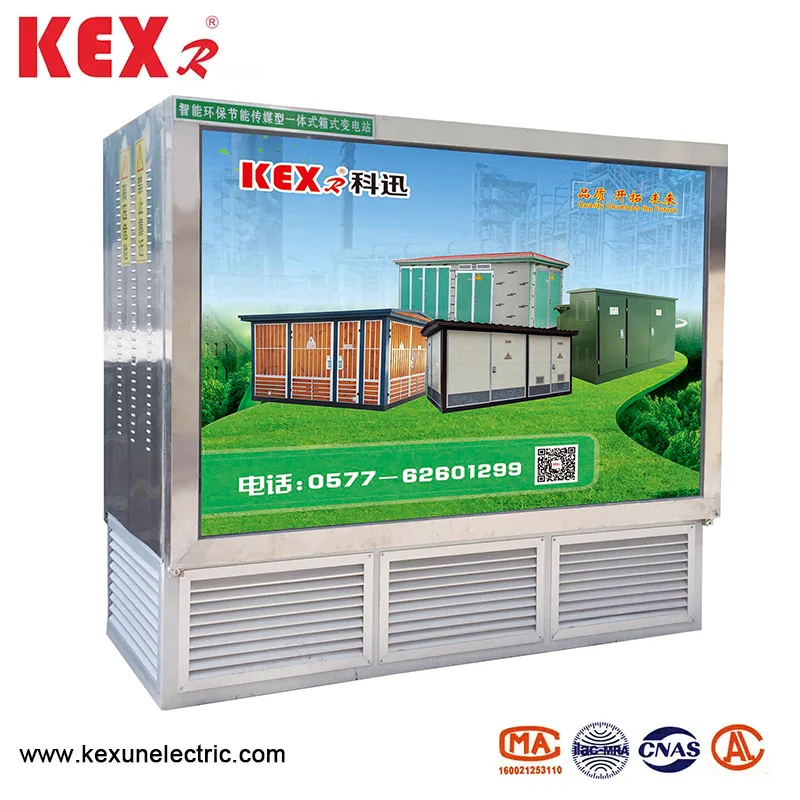

Underjordisk transformatorstation

● Produktöversikt

YBD-12-typen Landscape Underground Substation överensstämmer med begreppet stadsekologisk design, upptar ett litet område och förskönar miljön. Det är lämpligt för stadstrafikstamvägar, bostadsområden, flygplatser, stationer, utanför väg och andra platser och kommer att bli trenden för transformation för utrustning för urban distribution.

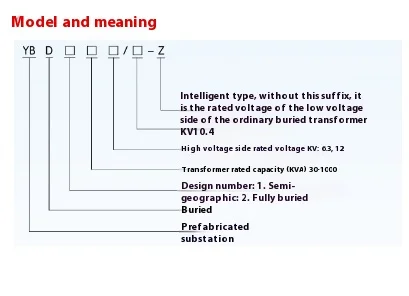

● Modellförklaring av YBD-12-landskapet underjordiskt transformatorstation

Jämfört med traditionell boxstation har underjordisk transformatorstation följande uppenbara fördelar ：

▶ Estetik och miljöharmoni

Vanlig boxstation upptar ett stort område, som inte kan samordna med den omgivande miljön, och den underjordiska transformatorstationen har en liten distributionslåda, som inte kommer att påverka den omgivande miljön.

▶ Energibesparing

Energibesparing och konsumtionsminskning har blivit samförståndet i hela samhället. De transformatorer som föredras för YBD-12-typlandskapet underjordiskt transformatorstation är lågförlusttransformatorer som S11-serie, S13-serien och SBH15-serien kan väljas enligt användarnas efterfrågan och utbud.

▶ Bullerreducering

Bruset från transformatorn kommer från järnkärnan, och höjden från marken i den gemensamma låda transformatorn är i allmänhet cirka 1,2 m, vilket lätt påverkar människors sömn. YBD-12-typlandskapet under jordstation är installerat under jord som helhet, och dess brus kan uppenbarligen minskas, vilket har liten inverkan på invånarna.

▶ Skapa värde för kunderna

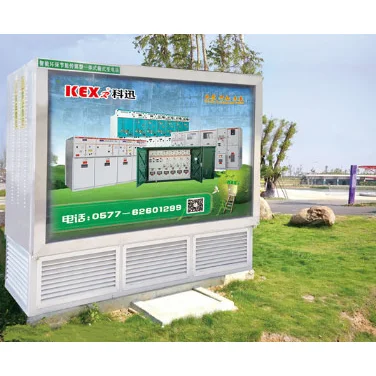

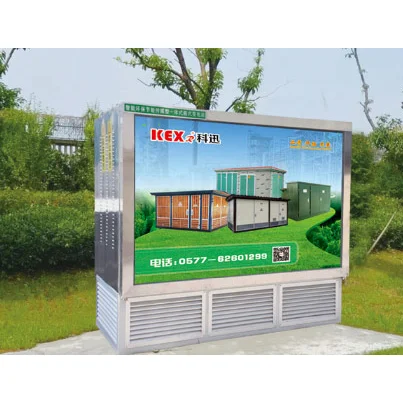

Landskapets underjordiska transformatorstation kan vara helt prefabricerade i Kexun, med kort produktionscykel, liten investering och snabb effekt. Den underjordiska transformatorstationen installerad på urbana huvudvägar och motorvägar är en reklamljusbox -switch -enhet på marken, och dess reklamljuslådesposition kommer att ge reklamfördelar för kunder under lång tid.

▶ Hög automatisering

YBD-12-typlandskapet underjordiskt transformatorstation kan rapportera driftsstatusen för högspänning och lågspänningsomkopplare till styrenheten genom den omfattande mät- och kontrollenheten med hjälp av GPRS trådlös nätverksteknologi, vilket i hög grad underlättar driften och användningen av transformatorstation.

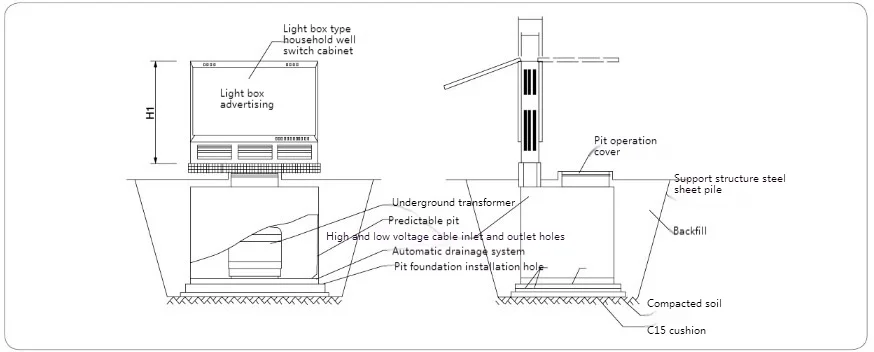

● Installationsschema över YBD-12-landskapet underjordiskt transformatorstation

Notera:

1. Ovanstående dimensioner är endast för referens. Se de ritningar som tillhandahålls av tillverkaren när du beställer de faktiska dimensionerna.

2. Produkten består av underjordisk transformator, ljusbox utomhusomkopplare och prefabricerad grop. Det är en komplett uppsättning utrustning förmonterad i fabriken, och skalet på ljusboxen Switch skåp är tillverkat av rostfritt stål;

3. Den prefabricerade gropen är helt förseglad och vattentät, ytan på det övre locket på gropen är dekorerad med fyrkantiga golvplattor, och den nedre lådan i gropen är gjord av metallkeramik, som utsätts för antikorrosionsbehandling enligt kraven i GB/T19285 "-kontrollen mot korrosionsteknik av begravda stålrör";

4. Det övre locket på gropen är försedd med ett öppet manhål. När manhålet har öppnats stöds och placeras det av en cylinder. Genom manhålet kan den underjordiska transformatorarbetaren observeras och drivas för att komma in i gropen för kabelsäkerhetsanslutning.

5. Det föreslås att sprängningsbultarna ska inbäddas enligt gropens grundstorlek. Efter att gropen är på plats och fast, återfyller jorden enligt horisonten och sedan plantera torv.

● Designritningar av två typiska scheman

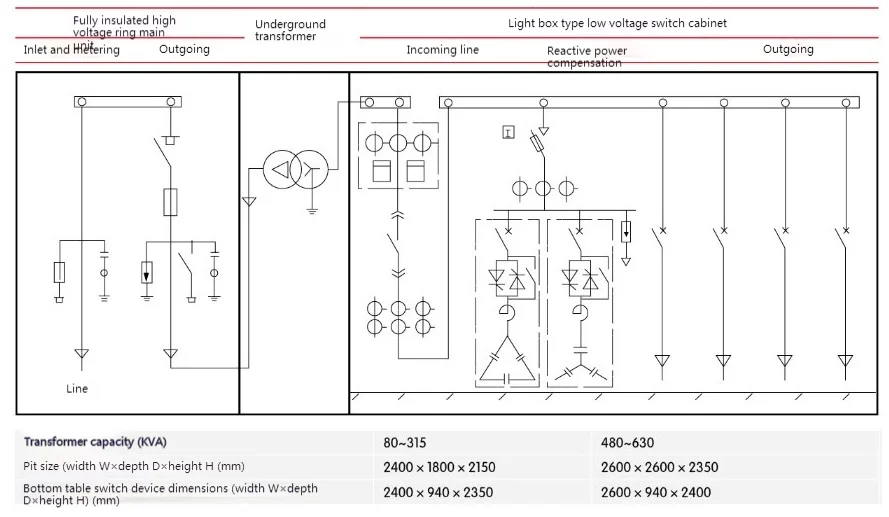

◆ HV RING Main Uniy+Underground Transformer+lågspänningsmätning ：

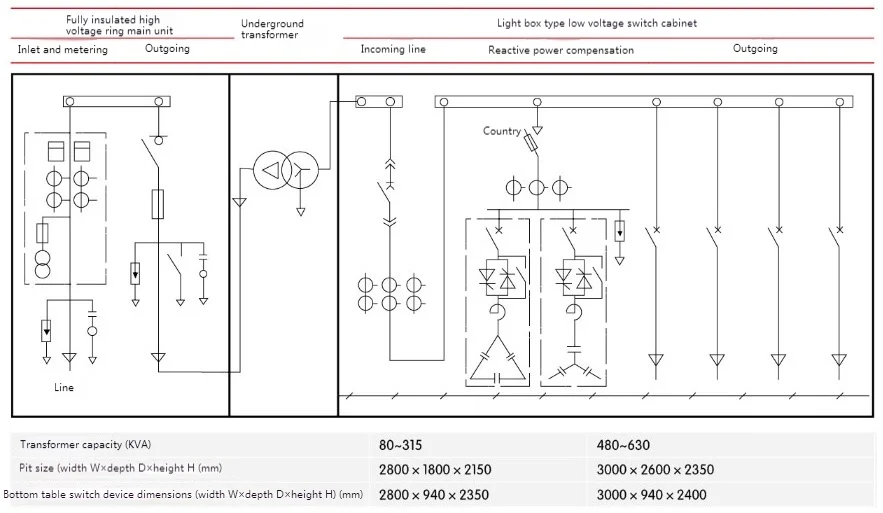

◆ HV -ring Huvudenhet+högspänningsmätning+underjordisk transformator+LV -matare ：
