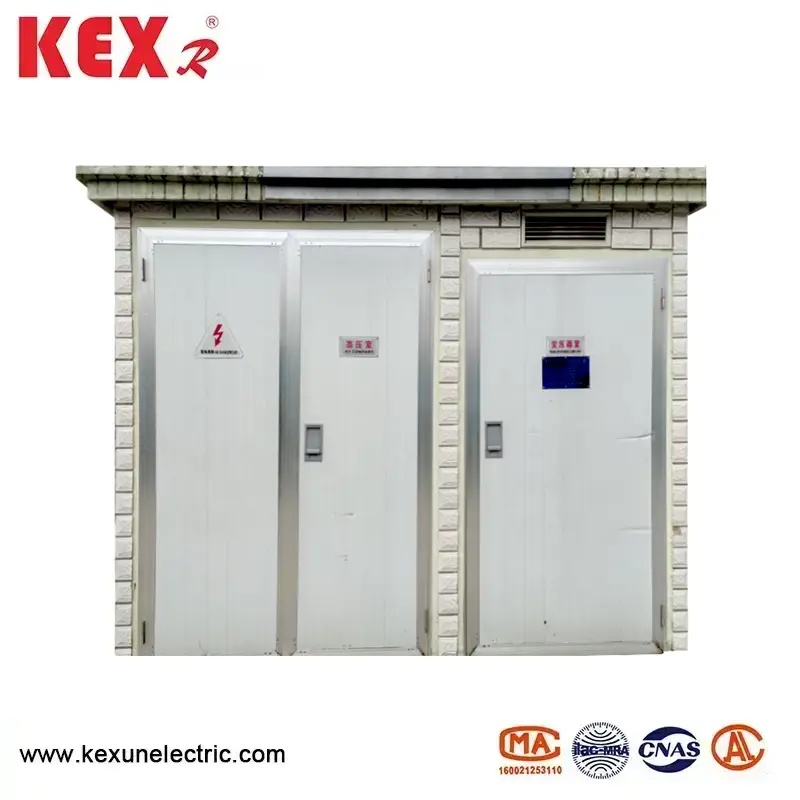

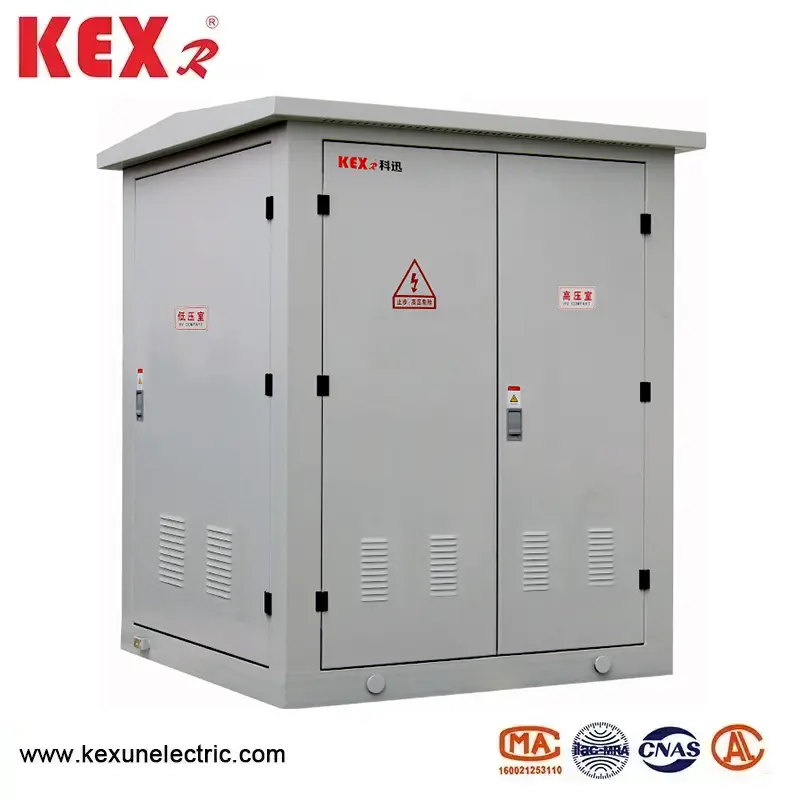

Stadsfördelningsstation

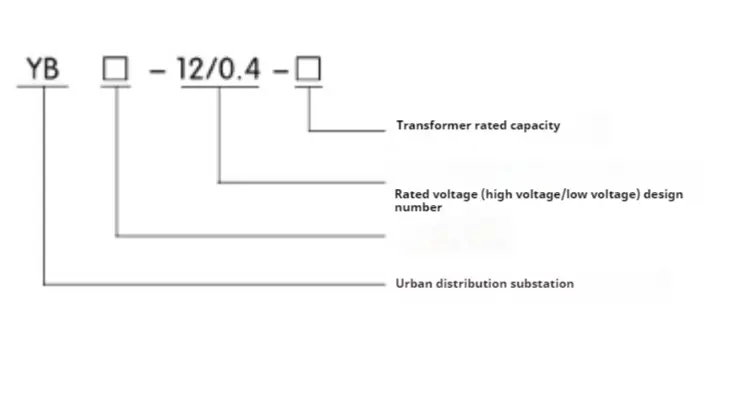

● Modell betydelse

● Produkt Introduktion av YB-12 Type Urban Distribution Substation

◆ Integrerad struktur

Urban Distribution Substation är huvudsakligen uppdelad i tre delar: högspänningsomkopplare, transformatorrum och lågspänningsomkopplare, som kan transporteras separat.

Stationen antar en unik storcykelvärmespridningsdesign för att säkerställa produktens temperaturökningsnivå, och den separata tätningen mellan rummen kommer inte att bilda värmeväxling mellan rummen.

Skalet med stadsfördelningsstation är tillverkad av högkvalitativt rostfritt stålplatta.

Alla delar av stålplattstrukturen har genomgått speciell antikorrosionsbehandling, och den rostfria stålplattstrukturen har stark korrosionsbeständighet och god mekanisk styrka.

THS -transformatorstation kan installeras direkt inomhus utan ytterligare byggnadsstiftelse, vilket sparar kostnader och utrymme och är bekvämt att installera.

◆ Högtryckskammare SF6 Gasfylld switchgear oberoende utvecklad av vårt företag antas för högspänning, och alla switchgear och samlingar är förseglade i en stängd rostfritt stål utan någon exponerad laddad kropp utanför. Säker drift och hög tillförlitlighet; Helt modulär design, alla moduler kan inse anslutningsläget för sidouttag och topputvidgning enligt kraftförbrukningskraven och uppfylla behoven för strömförsörjningsschema i maximal utsträckning.

◆ Lågtryckskammare Lågspänningsinlopps- och utloppslinjerna är alla gjorda av nya gjutna fallbrytare, som är små i storlek, fria från båge och enkla att byta ut. Multifunktionell intelligent omfattande skyddskontroller och ny integrerad reaktiv effektkompensationsanordning.

◆ Transformatorrum Transformatorn är helt isolerad med epoxiharts, och isolerings- och värmemotståndsnivån är F, och transformatorn har inte några förbränningsstödande material och producerar inte någon gas eller andra mellanprodukter som inte gynnas för miljön under drift, så att den har egenskaper hos god flamförhållande, miljöskydd och energibesparing.

◆ Intern anslutning Spänningstransformatorn och den kinesiska solida switchen är anslutna med företagets fasta isolerade kabeltillbehör, som är säkra, pålitliga och helt isolerade.

● Högtryckssidan

Den höga spänningen för intelligent integrerad transformatorstation är vanligtvis skyddad av en elektrisk apparat för lastomkopplare. Efter att säkringen har blåsats i en fas, resor trefas. Lastbrytaren kan väljas från tryckluft, vakuum, svavelhexafluorid, etc., och driftsmekanismen kan distribueras för att realisera automatisk uppgradering. Säkringen är en högspänningsströmbegränsande säkring med en anfallare, som har tillförlitlig åtgärd och stor brytningskapacitet. Se tabellen nedan för de viktigaste tekniska parametrarna. För transformatorer över 800 kVa kan vakuumbrytare såsom Zn12, Zn28 och VS1 väljas för skydd.

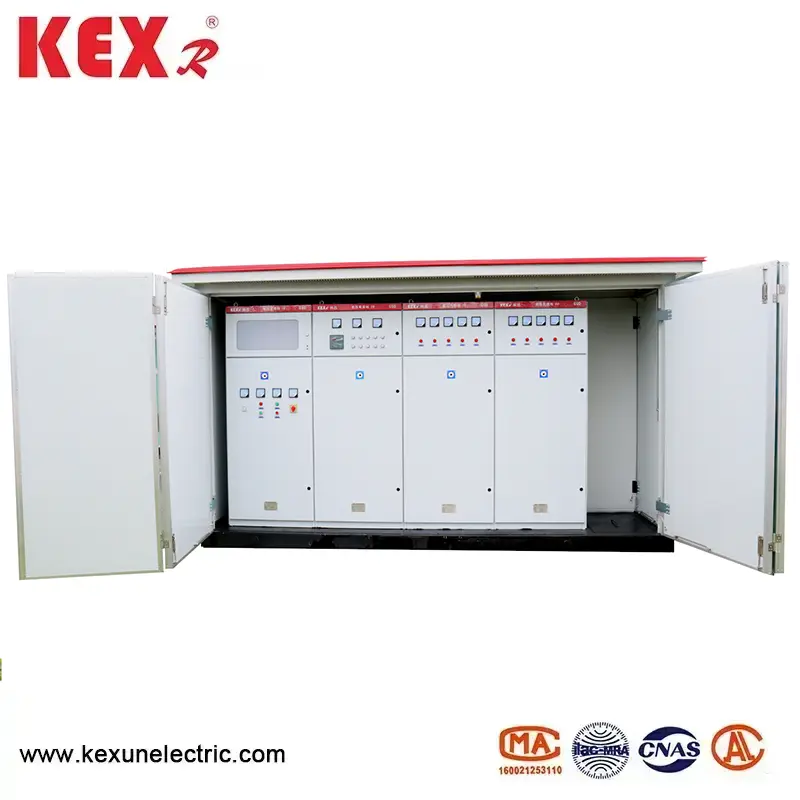

● Lågtryckssidan

Huvudbrytaren på lågspänningssidan antar universell eller intelligent brytare för selektivt skydd; Utloppsbrytaren antar en ny typ av plastskalomkopplare med liten volym och kort båge, upp till 30 kretsar; Intelligent automatisk spårning Reaktiv strömkompensationsanordning har kontaktor och kontaktlösa omkopplingslägen för användare att välja.

● Transformator av stadsfördelningsstationen

Den intelligenta integrerade transformatorstationen antar lågförlust, oljeupptäckt, helt förseglade S9-, S10- och S11-serie-transformatorer och kan också välja harts-extremt-små eller Nomex pappersisolerade miljövänliga torrtyptransformatorer. Botten är utrustad med en vagn och transformatorerna kan enkelt komma in och gå ut.

◆ Teknisk parametrar för lastomkopplare

◆ Teknisk parametrar för högspänningssäkring

◆ Teknisk parametrar för lågspänningsbrytare

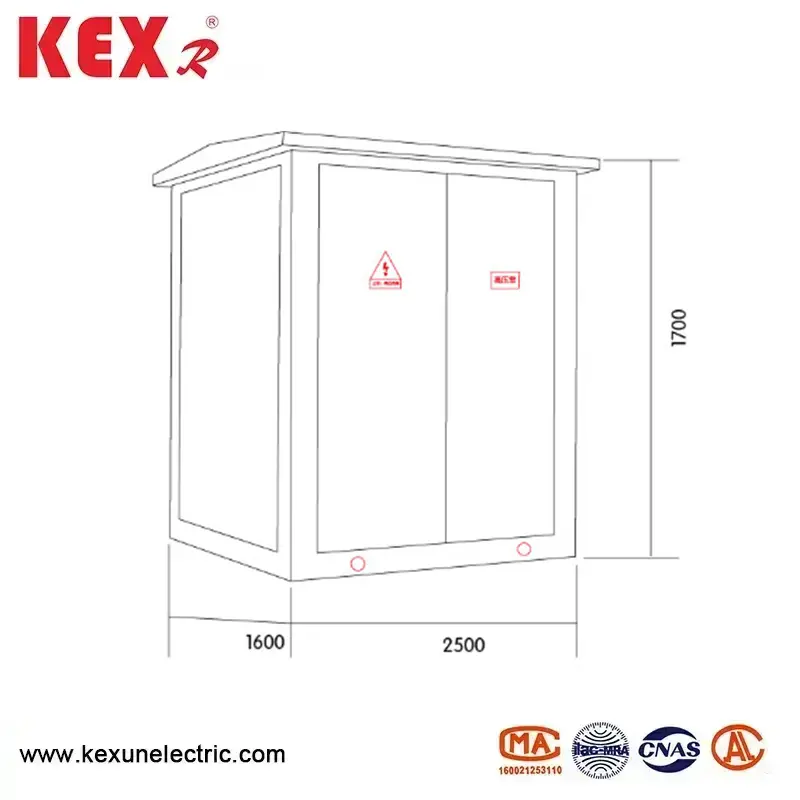

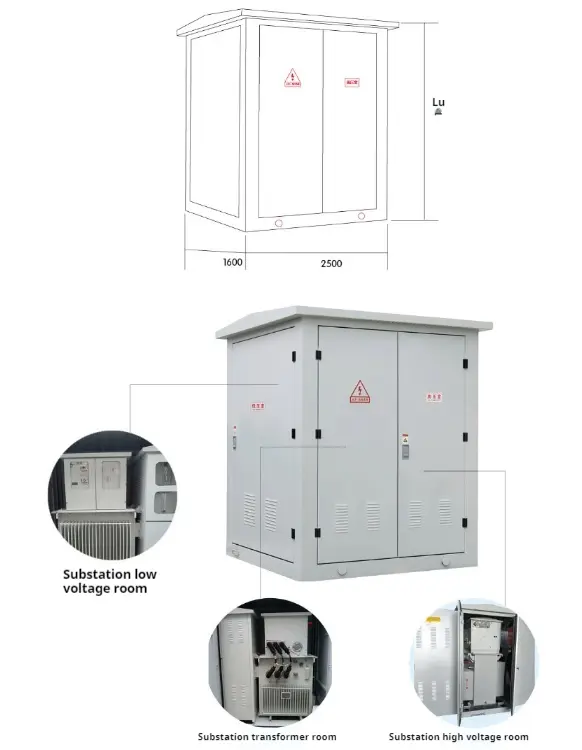

● Layoutdimensionsdiagram
