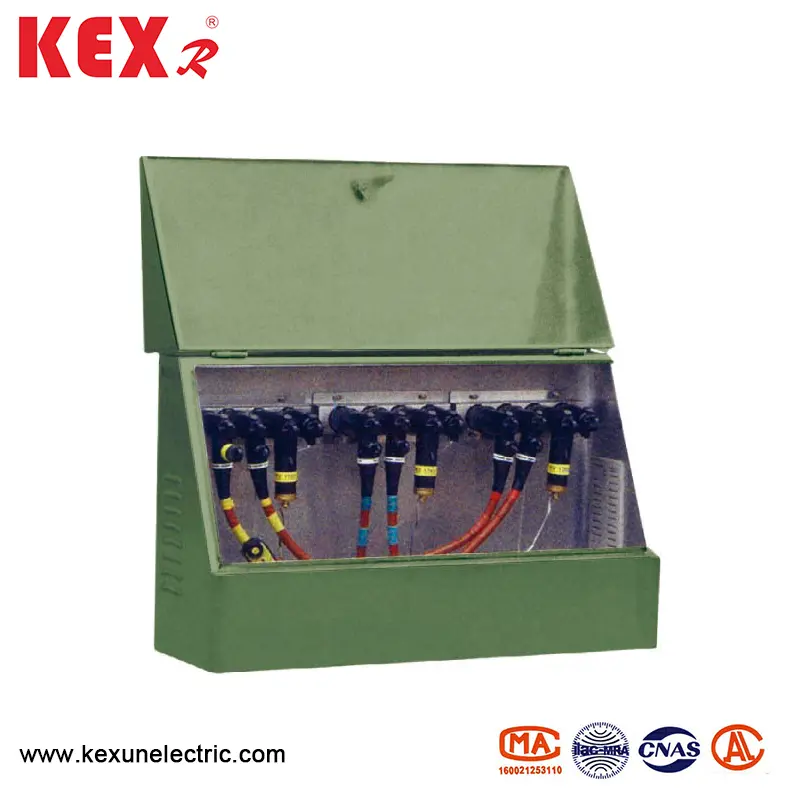

15 kV American Cable Branch Box

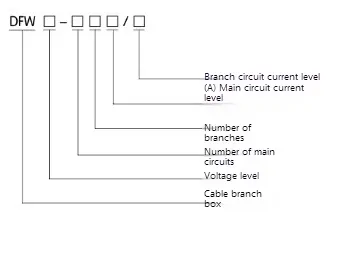

● Numreringsbeskrivning

● Egenskaper för DFW -typ 15 kV American Cable Branch Box

◆ Designfunktion

▶ Vanlig låddesign: Alla kabelanslutningar, switchar och andra komponenter är integrerade i en metalllåda, med kompakt struktur och liten utrymme.

▶ Låg modularitet: Jämfört med den europeiska grenboxen har den amerikanska grenboxen svag expansibilitet och antar vanligtvis ett fast antal kretsar (såsom 2 ~ 6 kretsar).

▶ Metallskalskydd: Lådan är mestadels tillverkad av rostfritt stål eller galvaniserat stål, och skyddsnivån är i allmänhet IP54 (dammtät och stänkbeständig), och vissa avancerade modeller kan nå IP65.

◆ Kabelanslutningsläge

Använda amerikanska kabeltillbehör

▶ 15kV American Cable Branch Box Använd en löstagbar kontakt (LoadBreak -anslutning), till exempel 200A eller 600A armbågsplugg, för att stödja live -plugg (specialdrift krävs).

▶ Kabelfogar är helt isolerade eller semi-isolerade, och vissa levande delar kan utsättas, så det är nödvändigt att samarbeta med isolerande skyddsfall.

▶ Lämplig för en mängd kablar: Kopparkabel eller aluminiumkabel stöds, och tvärsnittet sträcker sig vanligtvis från 50 mm till 500 mm.

◆ Säkerhet och skyddande prestanda

▶ DFW Typ 15kV American Cable Branch Box är fullt sluten struktur: Minska den yttre miljöpåverkan och minska risken för elektrisk chock.

▶ Inbyggd arrester (valfritt): Förhindra överspänningspåverkan och skydda kablar och utrustning.

▶ Felindikationsfunktion (vissa modeller): utrustad med flip-flop eller LED-felindikator, vilket är bekvämt att snabbt hitta felpunkten.

◆ Anpassningsförmåga till miljön

▶ Stark väderbeständighet: 15 kV American Cable Branch Box Den är lämplig för arbetsmiljö på -30 ℃ ~+50 ℃ och är lämplig för långvarig utomhusdrift.

▶ Antikorrosionsbehandling: Ytan på lådkroppen sprayas med plast, galvaniserade och andra processer för att motstå saltspray och korrosion.

◆ Installation och underhåll

▶ Bekväm installation: vanligtvis väggmonterad eller golvmonterad installation, lämplig för smala utrymmen.

▶ Enkelt underhåll: Helt förseglad design, i princip underhållsfri, behöver bara kontrollera den gemensamma statusen regelbundet.

▶ Live-line-drift (vissa modeller): Använd speciell isolerande driftsstång för anslutning och koppling för att minska strömavbrottstiden.

◆ Begränsningar

× Dålig skalbarhet: Antalet slingor är fixerat och utrustningen måste bytas ut för senare kapacitetsutvidgning.

× låg skyddsnivå: Vissa modeller är inte lika dammsäkra och vattentäta som europeiska grenlådor.

● Teknisk parameter för DFW -typ 15KV American Cable Branch Box

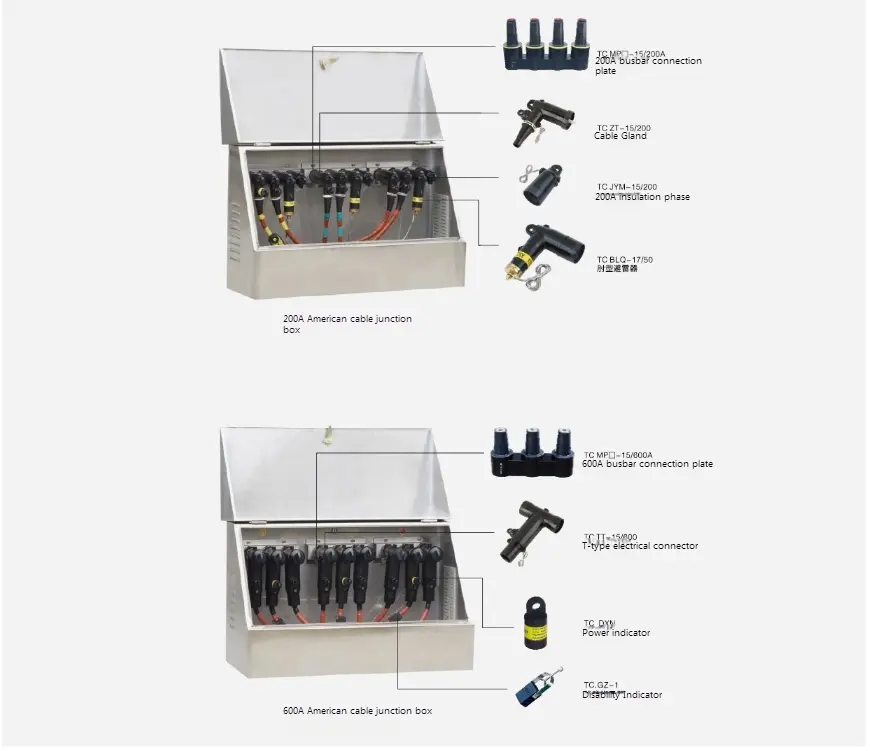

● Exempel Diagram över DFW Type 15kV American Cable Branch Box Structure

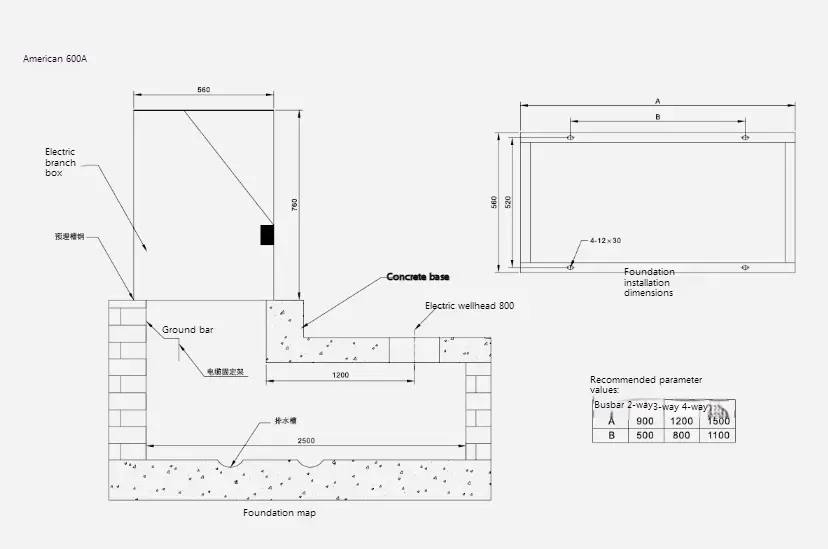

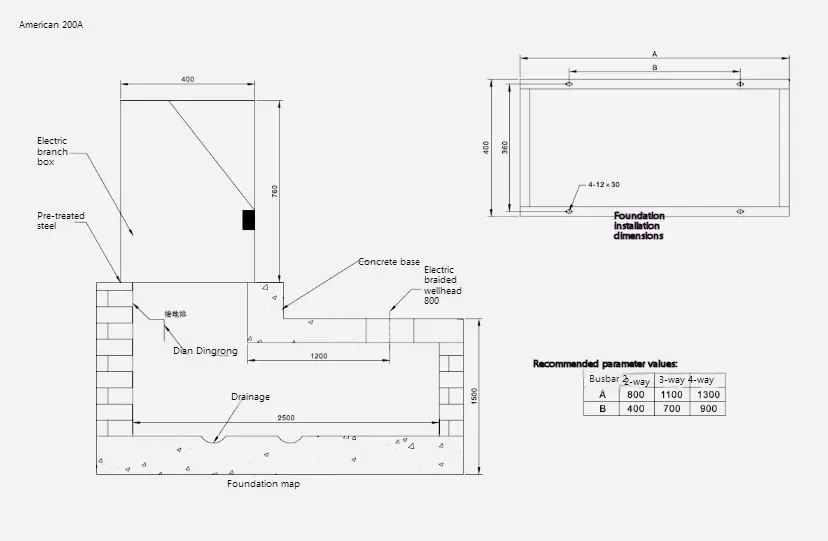

● DFW Type 15kV American Cable Branch Box Foundation Structure
