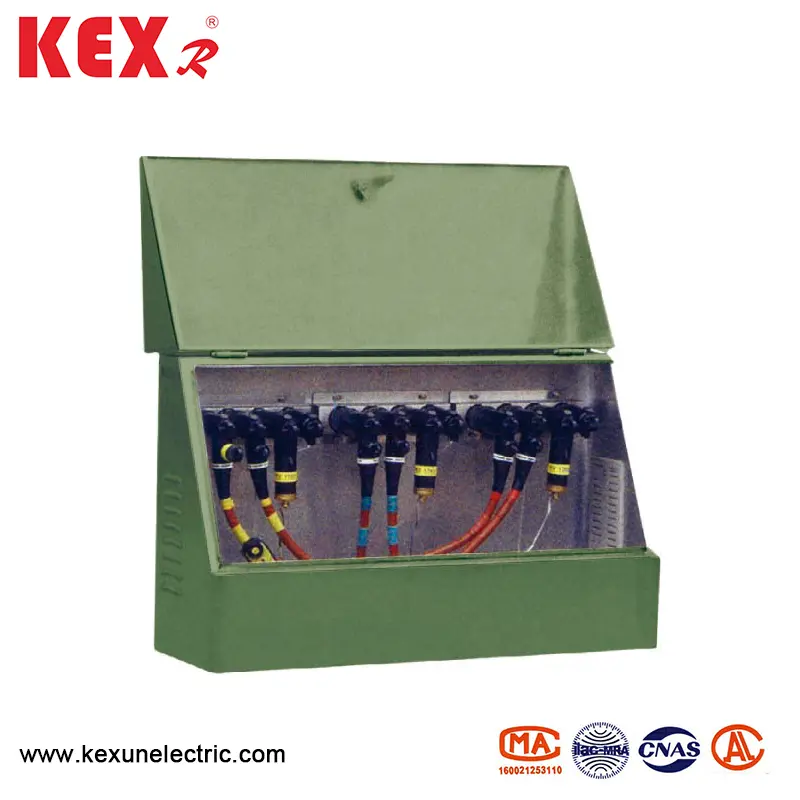

25 kV American Cable Branch Box

● Användningsvillkor

Den 25 kV amerikanska kabelgrenboxen är lämplig för användning under följande förhållanden.

▶ Miljödemperatur: mellan -30 och 40 ℃

▶ Vindhastighet: under 34 m/s (mindre än 700pa)

▶ Fuktighet: daglig genomsnittlig luftfuktighet mindre än 95%; månatlig genomsnittlig luftfuktighet mindre än 90%

▶ SUCKSUST: Den horisontella accelerationen är inte mer än 0,4 m/s och den vertikala accelerationen är inte mer än 0,15 m/s.

▶ Lutning av installationsplatsen: Mindre än 3 °

▶ Installationsmiljö: Den omgivande luften i DFW Type 25KV American Cable Branch Box bör inte uppenbarligen förorenas av frätande, brännbar gas, vattenånga, etc., och det finns ingen våldsam vibration på installationsplatsen.

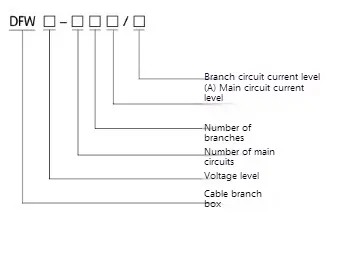

● Modell betydelse

● Teknisk parameter

● Exempel Diagram över 25 kV American Cable Branch Box

Om den 25 kV amerikanska kabelgrenboxen inte kan placeras på grund av begränsningen på platsen kan den direkt kombineras av kabelfogar för att bilda flera kabelgrenar (bussstänger behövs inte, och anslutningsmetoden visas i följande exempel) och placeras i kabelgraven eller andra platser. Exempel 1 Varje grupp med fyra inkommande och utgående linjer (2 × 600A+2 × 200A) består av två T-II-kabelanslutningar, två armbåganslutningar och en mellanliggande kontakt. T-ⅱ kabelkontakt 200A är ansluten till armbågens kabelkontakt (den andra sidan är ansluten till allisolerad oxid-arresterare).

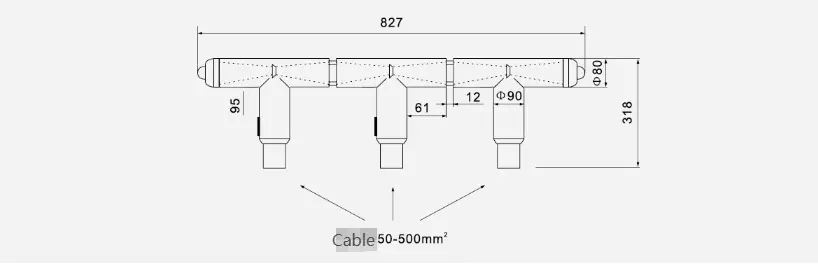

Se figuren nedan för storleksexempel ：

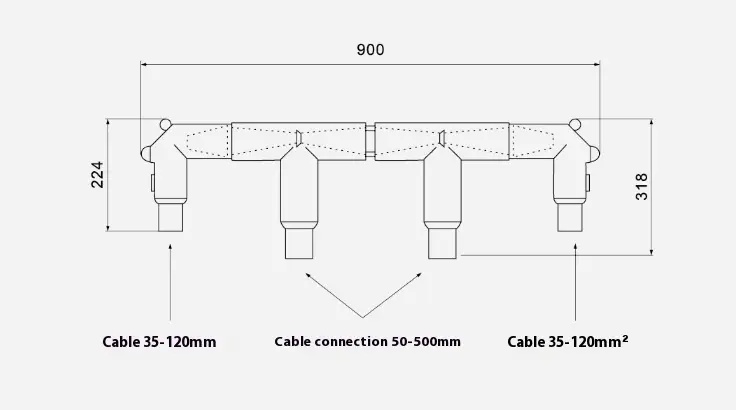

Exempel 2 Tre åtkomstlinjer (3x600a) Varje fas består av tre T-formade kabelanslutningar och två mellanliggande anslutningsanslutningar. Se figuren nedan för dimensioner och exempel:

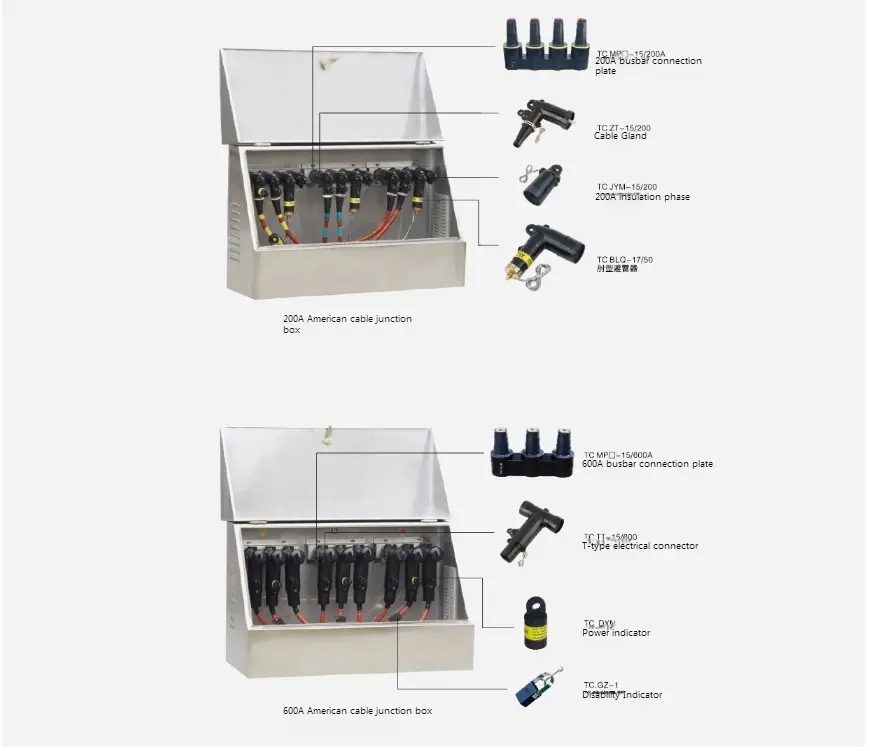

● Exempel på diagram
