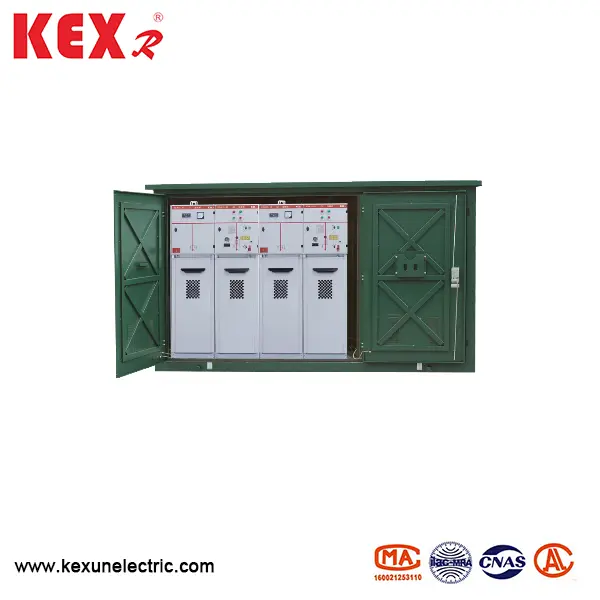

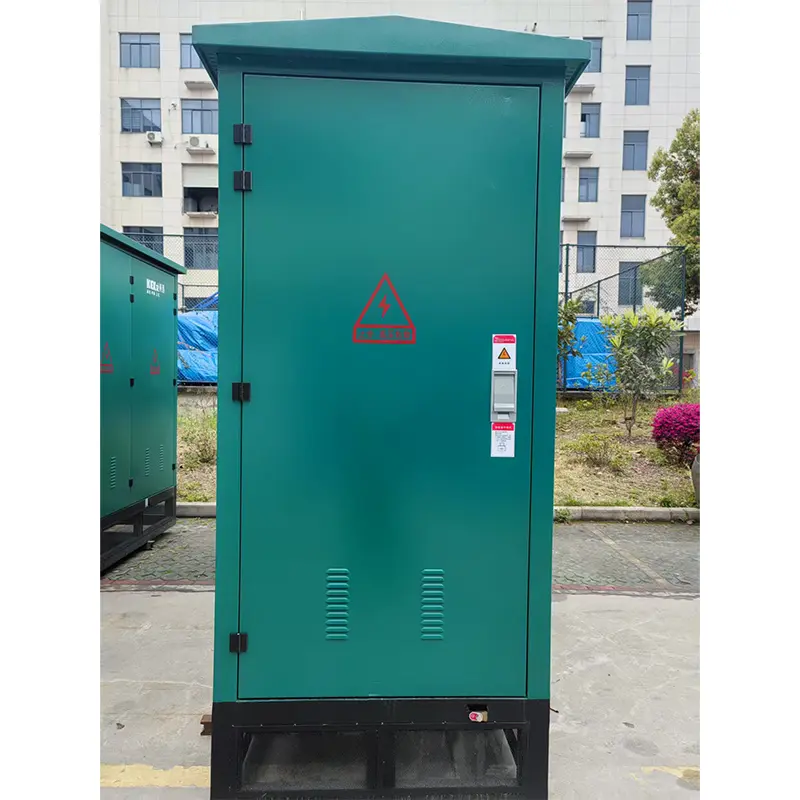

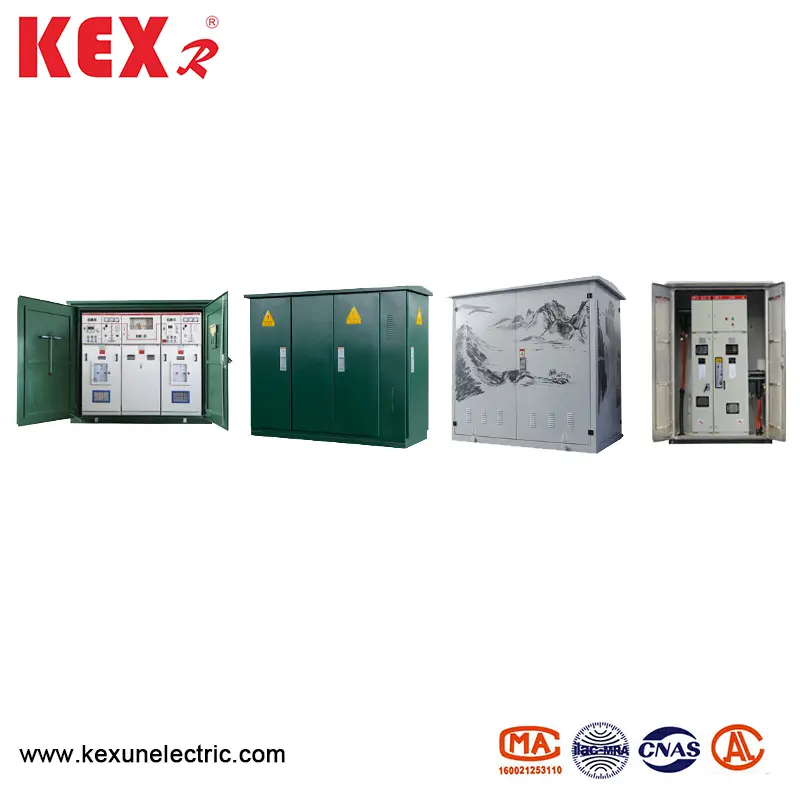

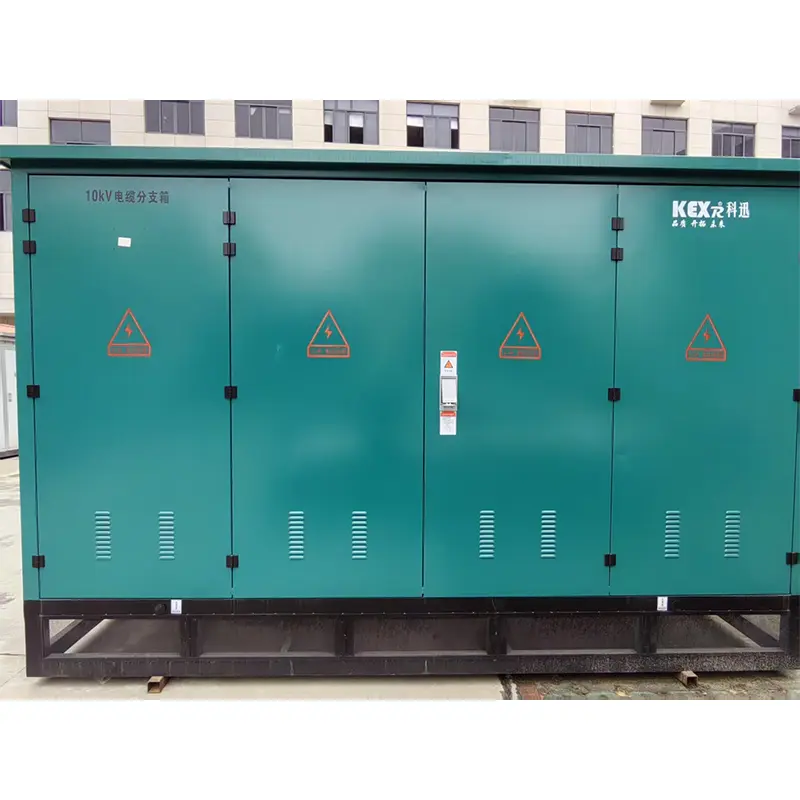

Lastbrytare kabelgrenbox

● Produktöversikt

DFW-belastningsomkopplare kabelgrenbox är monterad med tre-stations SF6-belastningsomkopplare, med genial separering av vänster och höger inkommande och utgående linjer, minimal strukturell design och starkaste kabelkonfigurationsfunktion, med upp till 8 inkommande och utgående linjer. Grenboxen behåller inte bara fördelarna med den traditionella kranlådan, utan har också vissa fördelar med Ring Network -skåpet, så det är en idealisk utrustning för återuppbyggnad av stadsnätverk. Liten storlek, underhållsfri, god teknisk ekonomi, hög tillförlitlighet, enkel installation och bekväm användning. Kabelgrenbox med SF6-belastningsomkopplare kännetecknas av att det finns tre fack i lådan, varav ett är förseglat, och det förseglade facket är fyllt med mikrotryckt svavelhexafluoridgas, där mer än en grupp belastningar stängs av samtidigt. Driftsmekanismen för lastomkopplaren är belägen i driftsdrivfacket, och det finns kabelstolpar och kabelterminaler i kabelrummet, och kabelterminalerna är anslutna till lastomkopplaren. Lastomkopplarna i det slutna facket på lastomkopplaren är roterande tabelldynamiska och statiska kontakttypbelastningsomkopplare, och den roterande axeln för varje lastomkopplare är fixerad på en symmetrisk sektor runt axeln med tre lager. Kablarna i kabelfacket grupperas i tre faser, och de tre kabelterminalerna i varje grupp fördelas parallellt och snett nedåt i sin tur. Varje kabelterminal är vertikalt ansluten till kabelhögen och de tre kabelhögledarna är parallella med varandra. Det stängda facket har en tryckavlastningsledning.

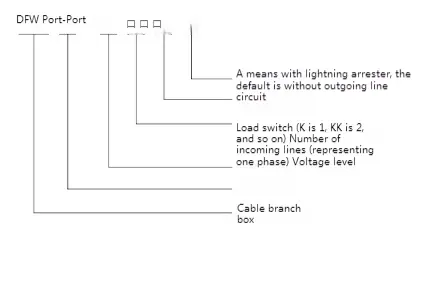

● Modell betydelse

● Teknisk parameter

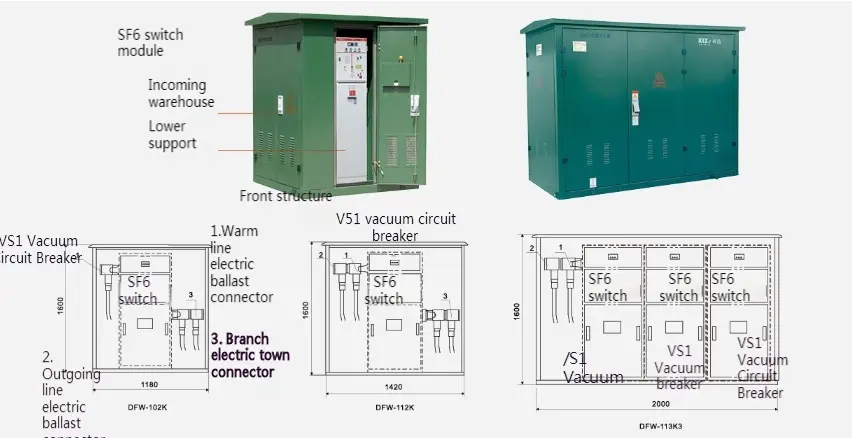

● Officeringsdiagram

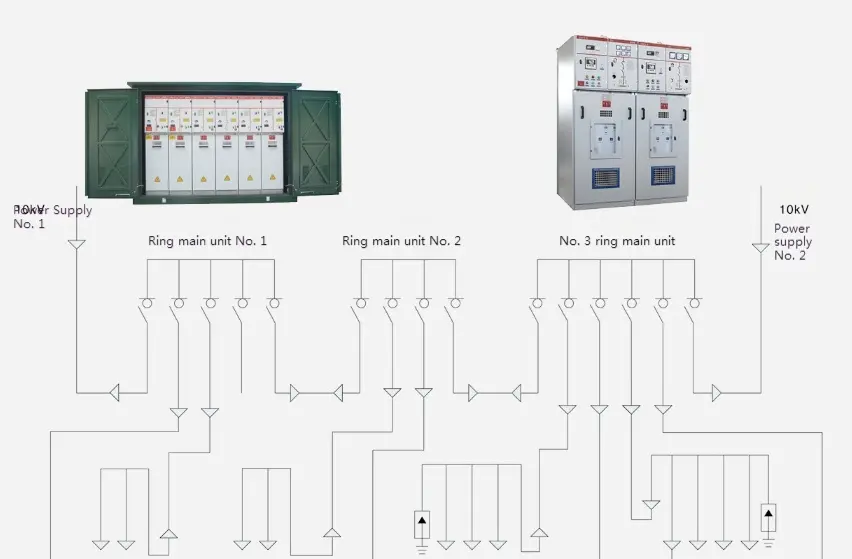

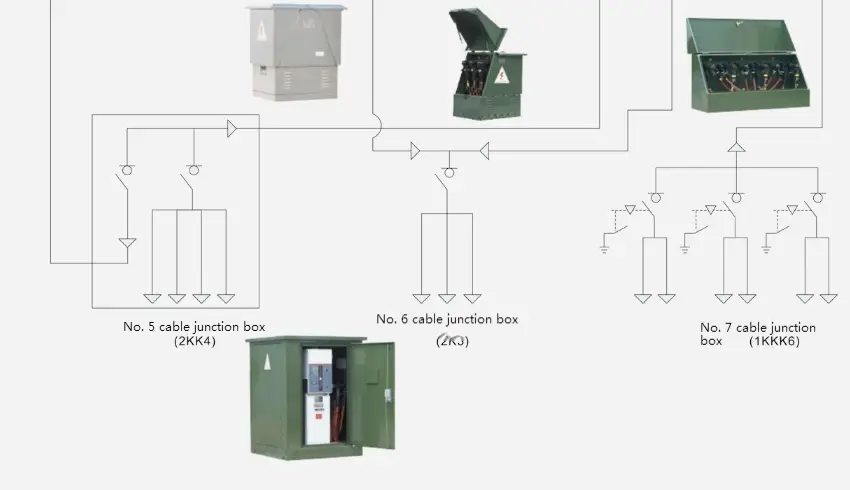

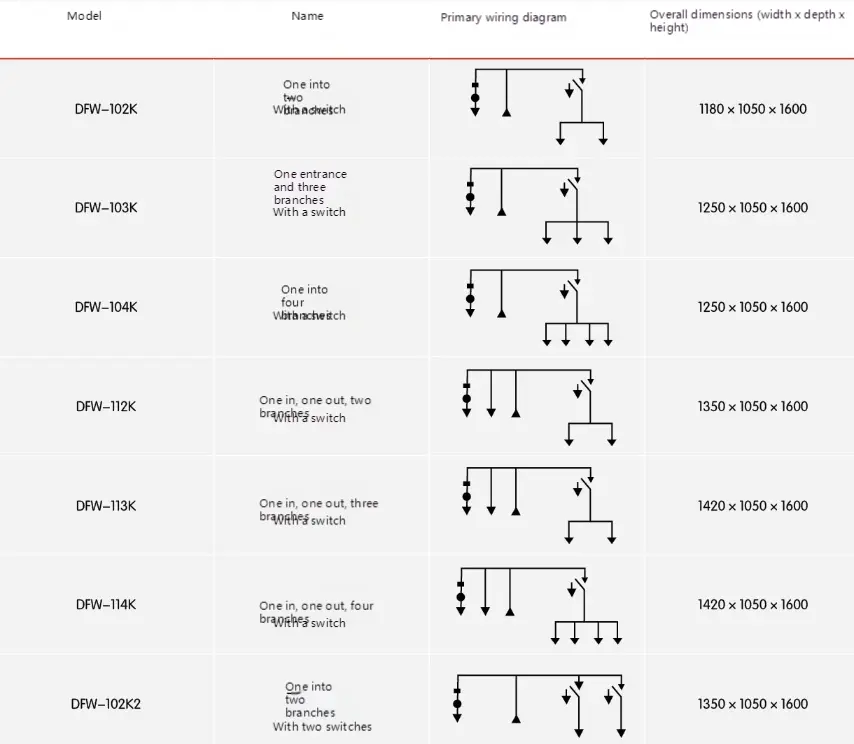

● Typiskt ledningsschema diagram

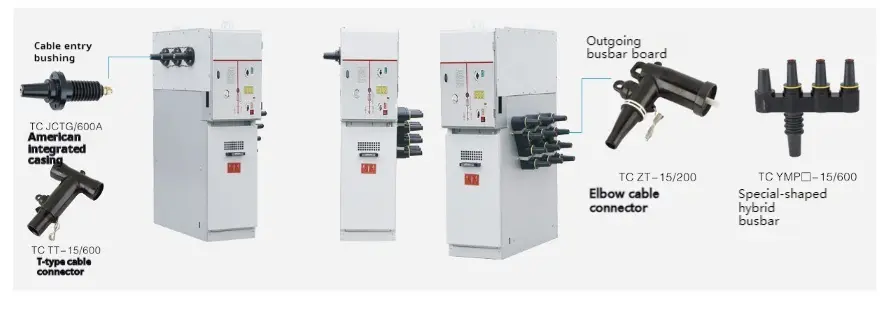

● Schematiskt diagram över kabelgrenboxen med SF6 Load Switch

● Lastbrytare kabelgrenbox med vakuumbelastningsomkopplare (vakuumbrytare)

Anta inhemsk vakuumbelastningsomkopplare av hög kvalitet, separera smart vänster och höger inkommande och utgående linjer, den minsta strukturella designen, den starkaste kabelkonfigurationsfunktionen och de inkommande och utgående linjerna kan nå 8 kanaler. Grenboxen behåller inte bara fördelarna med den traditionella kranlådan, utan har också vissa fördelar med Ring Network -skåpet, så det är en idealisk utrustning för återuppbyggnad av stadsnätverk. Liten storlek, underhållsfri, god teknisk ekonomi, hög tillförlitlighet, enkel installation och bekväm användning. Kabelgrenbox med vakuumbelastningsomkopplare (vakuumbrytare) kännetecknas av att det finns tre fack i lådan, varav ett är förseglat, och driftsmekanismen för lastomkopplaren är belägen precis framför grenboxen, som kan förverkliga manuell eller elektrisk drift. Det finns kabelinsatser och kabelterminaler i kabelfacket, och kabelterminalerna är anslutna till lastomkopplaren. Kabelfacken kan skyddas med säkringar om det krävs av designschemat, och designschemat är diversifierat, vilket kan inse funktionerna för telemetri, fjärrkontroll och fjärrkommunikation.

◆ Teknisk parameter

● Typiskt primärt systemdiagram
