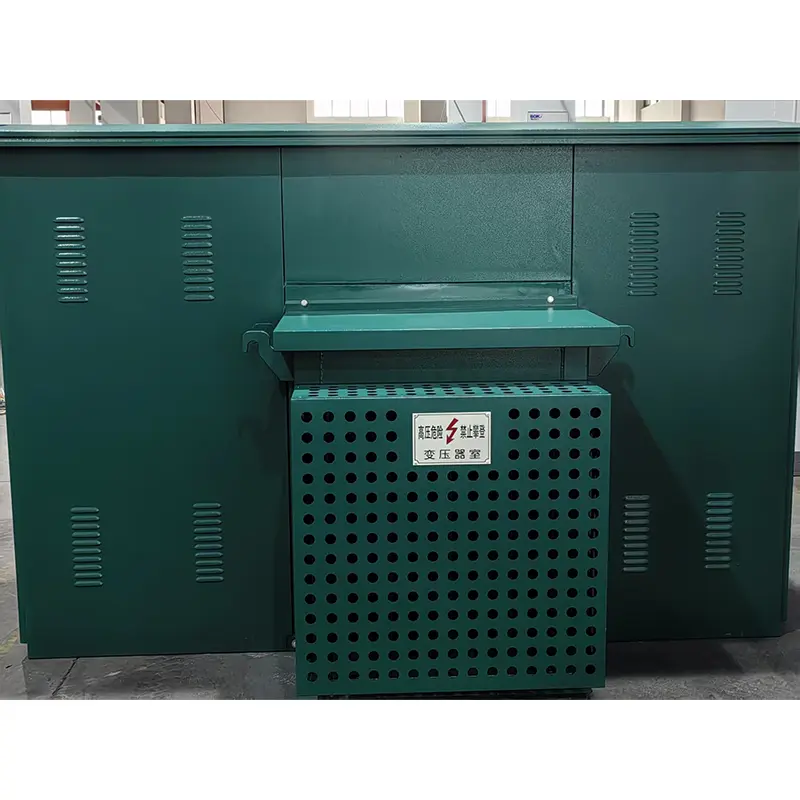

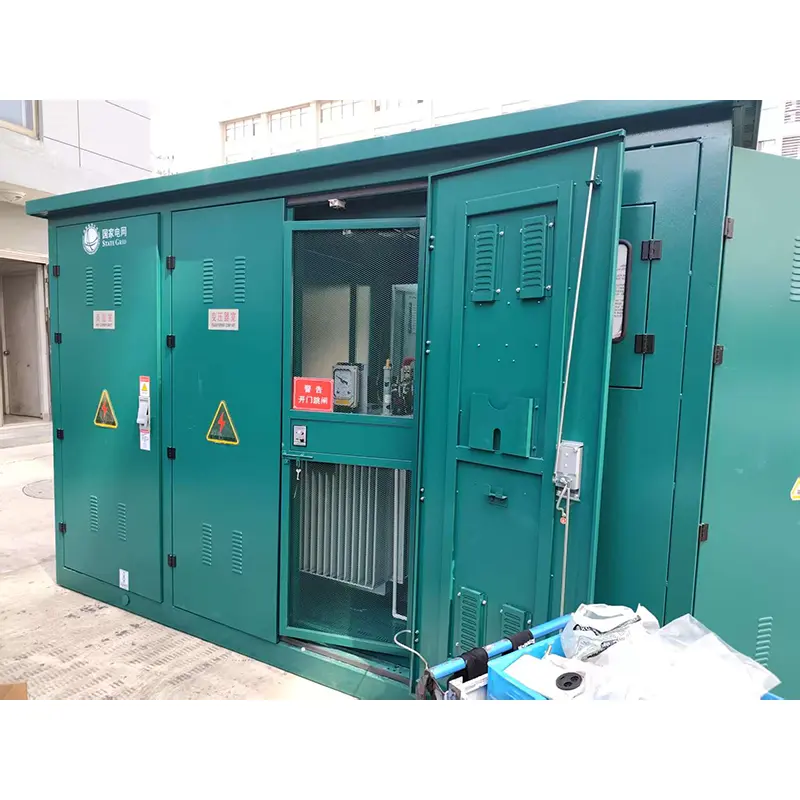

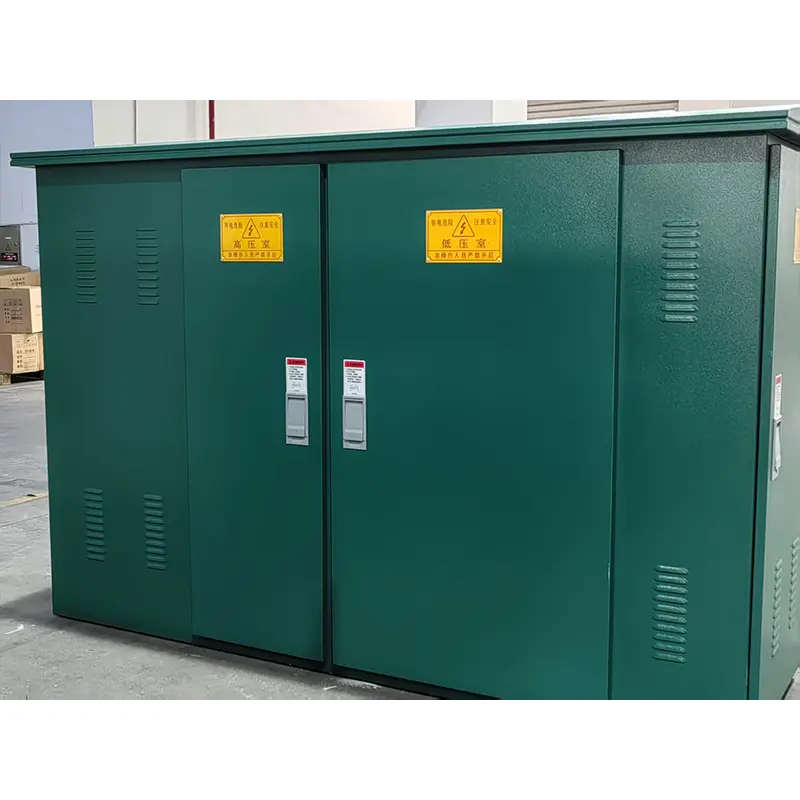

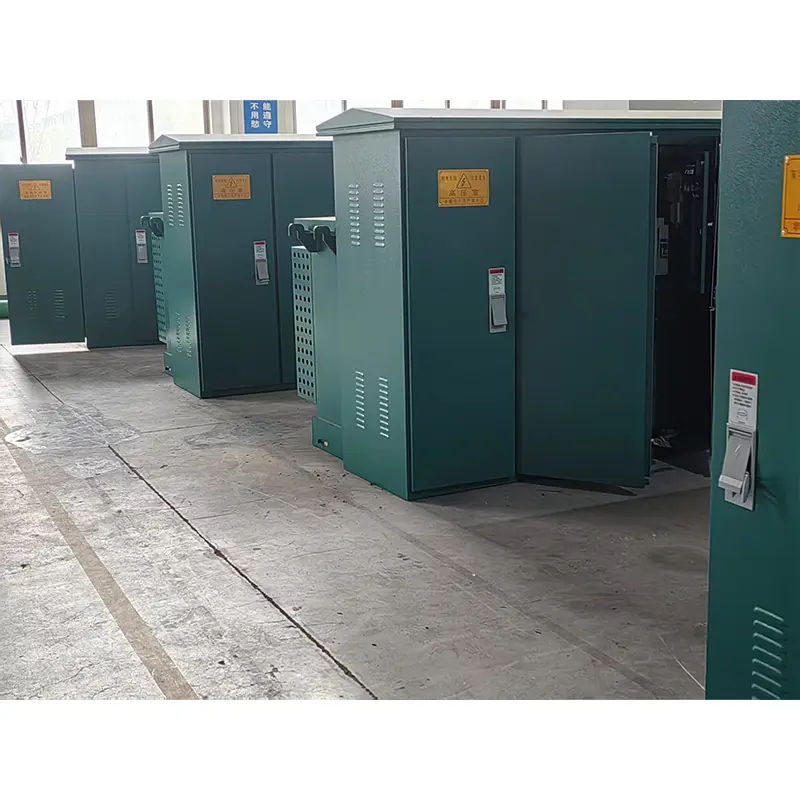

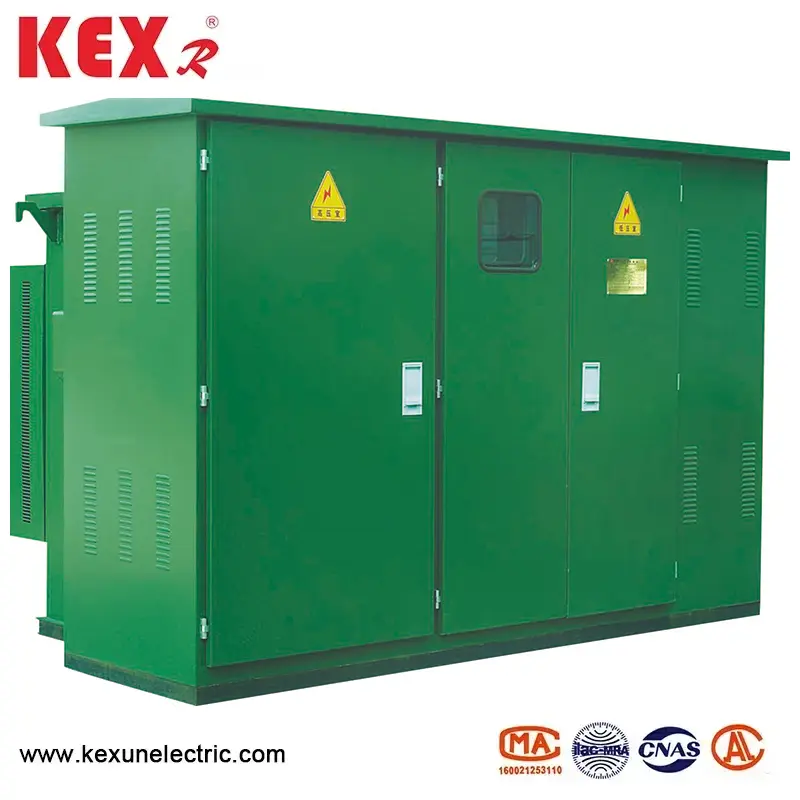

Amerikansk typ innesluten transformatorstation

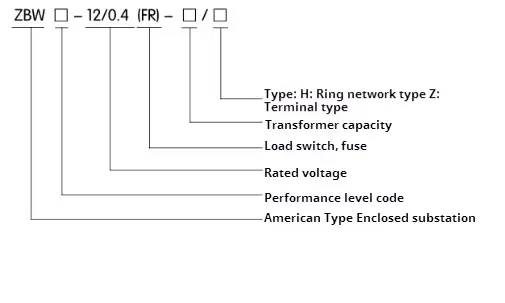

● Modell Betydelse av ZBW-12-typen av den amerikanska typen av amerikansk typ

● Amerikansk typ av slutna stationsstrukturegenskaper

1. Amerikansk typ innesluten transformatorstation antar kompakt struktur, liten volym, endast cirka 1/3 ~ 1,5 av den inhemska europeiska boxtransformatorn med samma kapacitet, vilket kraftigt minskar golvutrymmet.

2. Helt förseglad och helt isolerad struktur, inget isoleringsavstånd behövs och personlig säkerhet är pålitligt skyddad.

3. Amerikansk typ innesluten transformatorstation med hjälp av högspänningsledningar för både ringnätverk och terminal, med flexibelt strömförsörjningsläge och hög tillförlitlighet.

4. Utmärkt transformatorprestanda: låg förlust, låg brus och låg temperaturökning; Stark överbelastningskapacitet, kortslutningsmotstånd och slagmotstånd.

5. Uppfyller alla typer av lågspänningsutmatningskrav, som kan väljas enligt schemat eller utformat av dig själv;

6. Det finns två typer av kabelhuvuden: 200a armbågsplugg och 600 A "T" -typfixt kabelkontakt, som båda kan vara utrustade med helt isolerade zinkoxid -arrester. 200A -kabelhuvudet kan anslutas och kopplas kopplat med belastning och kan också spela rollen som isolerande switch.

● Säkring

Den höga spänningssidan av den slutna byte av amerikansk typ är försedd med skydd av serier av serien för serieanslutning av säkerhetskopieringssäkring och plug-in-säkring, vilket i princip är enkelt, ekonomiskt och pålitligt; Säkerhetskopieringsskyddssäkringen är en oljeupptäckt högspänningsströmbegränsande säkring med stor brytningskapacitet. Först när transformatorn misslyckas internt är plug-in-säkringen utrustad med en dubbelkänslig säkring, vilket kan ge dubbelt skydd av ström och temperatur. När den dubbla känsliga säkringen har blåst kan säkringskärnan enkelt bytas ut på plats.

● Struktur och driftssekvens

1. Layouten

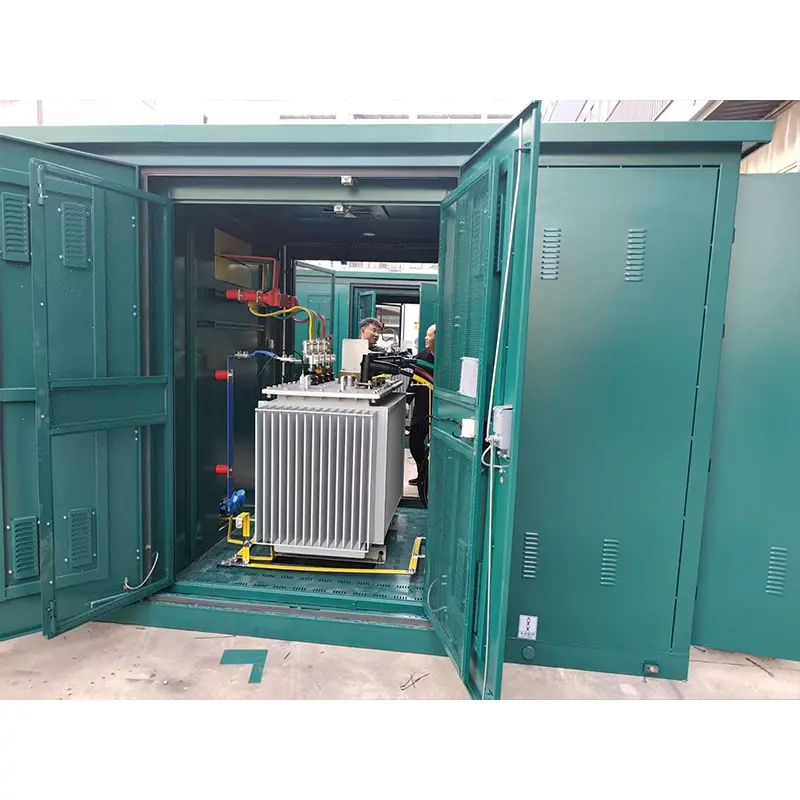

För formen och strukturen för 10 kV ZBW-12 American Type innesluten transformatorstation, se figur 2 och figur 3. Oljetanken är uppdelad i två delar: den övre delen är högspänningsoljetanken och den nedre delen är transformatorns oljetank. De två delarna är endast elektriskt anslutna, men oljan är blockerad. Det schematiska diagrammet visas i figur 1, där "I" och "I" -linjer är Loop Network Feeders, "LL" -grenar är transformatorgrenar och "V" är lågspänningsutgång. Substation kan användas i både Ring Network -strömförsörjningssystem och terminalsystem, och omvandlingen är mycket bekväm. Matningen på linjen och "Lⅲ" -grenen växlas med lastomkopplaren på ringnätverket. Samtidigt är den inkommande terminalen på högspänningssidan av transformatorn utrustad med säkerhetskopieringssäkringar och plug-in-säkringar för att skydda kortslutningsfel och överbelastning och överbelastning av grenen. Samtidigt kan också högspänningsanordningar och blixtnedvändare installeras. Transformatorns lågspänningsändar matas ut efter att ha passerat genom en mätare och en lågspänningsbrytare.

● Dimensioner och vikt av den amerikanska typen av den amerikanska typen av ZBW-12

2. Säkerhetskopieringssäkring

Den är ansluten i serie med plug-in-säkringen i transformatorgrenen (se R1 och R2 i figur 2) för att bilda en fullt skyddssäkring. Det blåser bara när det finns ett kortslutningsfel i transformatorstationen, så sannolikheten för att blåsa är mycket låg. Den är installerad i den övre oljetanken och oljetanken måste öppnas om den ska uppdateras.

3. Plug-in-säkring

◆ Dess smältkärna har dubbel känslighet (temperatur och ström), det vill säga den smälter när lastsidan misslyckas (överbelastning eller överdriven temperatur). Plug-in-säkring och säkerhetskopieringssäkring används i serie, som kan skydda hela räckvidden från liten ström (flera gånger i) till stor ström (flera tiotals kiloamper), och den maximala brytningsströmmen är 50KA.

◆ Den rimliga matchningen av säkerhetskopieringssäkring och plug-in-säkring påverkar direkt prestandan för hela transformatorstationen. Se följande tabell för en del av riktlinjerna för säkringsval i 10 kV amerikansk typ av sluten transformatorstation för referens. Obs: Det är inte lämpligt för andra typer av transformatorstationer.
