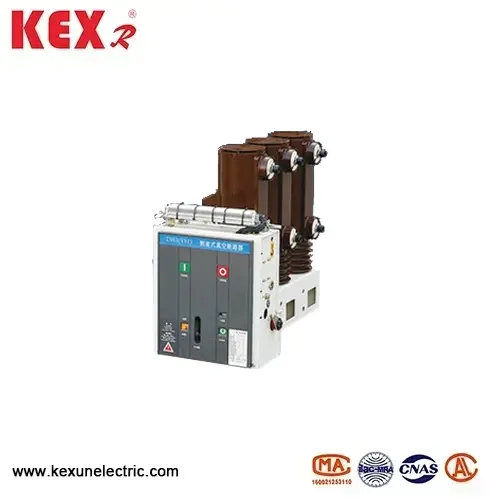

Sidmonterad inomhus högspänningsvakuumavbrott

● Huvudfunktioner i Zn63-12-typens sidmonterade inomhus högspänningsvakuumavbrott

◆ Strukturell design

▶ Sidmonterad installation: Sidmonterad inomhus högspänningsvakuumavbrott som vanligtvis är fixerat på sidoväggen på switchar, sparar utrymme, lämpligt för kompakt inomhusomkopplare (såsom Kyn28A-12 centralt skåp).

▶ Modulär design: Vakuumavbrottet, driftsmekanismen och isoleringsdelarna är modulära, vilket är bekvämt för underhåll.

◆ Bågsläckningsteknik ： Sidmonterad inomhus högspänningsvakuumavbrott antar vakuumavbrott, vilket har stark brytningsförmåga, lång livslängd och ingen förorening och är lämplig för ofta drift (såsom kondensatorbyte).

◆ Driftsmekanism Spring Energy Storage Mechanism: Den kan manövreras manuellt eller elektriskt (standardelektrisk, manuell), och energilagringsindikationen är tydlig. Det mekaniska livet kan nå mer än 10 000 gånger och det elektriska livet är cirka 10 000 ~ 20 000 gånger (beroende på lasttyp).

◆ Säkerhet och skydd ： Sidmonterad inomhus högspänningsvakuumavbrott har utmärkt isoleringsprestanda, i linje med IP2X-skyddsnivå, för att förhindra att främmande kroppar invaderar. Har anti-Misoperation Interlocking-enheter (till exempel att öppna och stänga låsning och jordningsswitch-låsning).

● Typiska applikationsscenarier av sidmonterade inomhus högspänningsvakuumavbrott

▶ Substation: Inkommande och utgående linjeskydd av 12 kV distributionssystem.

▶ Industriell kraftförbrukning: Motorskydd inom metallurgi, kemisk industri och andra områden.

▶ Ny energi: Högspänningssidesbrytare för fotovoltaisk och vindkraftboxtransformator.

▶ Frekventa driftstillfällen: såsom att byta kondensatorbanker (specialmodeller måste väljas).

● Zn63-12 Typ sidmonterad inomhus högspänningsvakuumavbrott med förhållanden

▶ Omgivningstemperaturområde: Temperaturen Surround sidmonterad inomhus högspänningsvakuumavbrott bör vara -15 ~ 40 ℃

▶ Höjd: Den sidmonterade inomhus högspänningsvakuumbrytaren bör installeras mindre än 1000 meter.

▶ Relativ luftfuktighet: Det dagliga genomsnittet är inte mer än 95%, det månatliga genomsnittet är inte mer än 90%, det dagliga genomsnittet av mättat ångtryck är inte mer än 2,2 × 10-3MPa och det månatliga genomsnittet är inte mer än 1,8 × 10-3MPa.

▶ Jordbävningsintensitet: Mindre än 8 grader

▶ Platser utan eld, explosion, allvarlig förorening, kemisk korrosion och allvarlig vibration.

● Tekniska parametrar för Zn63-12-typens sidmonterade inomhus högspänningsvakuumavbrott
