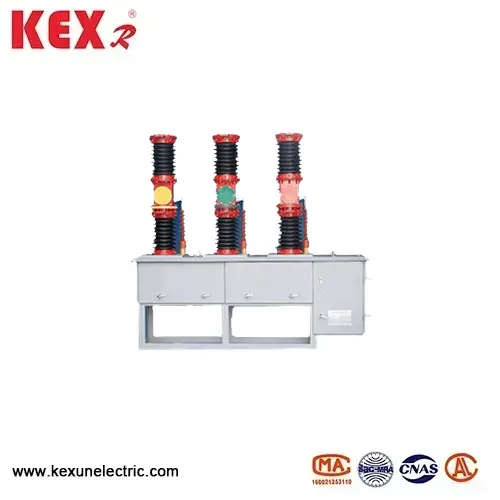

ZW7A utomhushögspänning AC Vakuumavbrott
ZW7A outdoor high-voltage AC vacuum interrupter produced by KEXR, a manufacturer in China, is an outdoor high-voltage interrupter suitable for 40.5kV voltage class, which is mainly used for substation outgoing line, power distribution of industrial and mining enterprises and new energy power generation system, and has the characteristics of high breaking capacity, maintenance-free and intelligent control, and is suitable for harsh outdoor environment.
Modell: ZW7A-40.5
Märke ： Kexr
Modell: ZW7A-40.5
Märke ： Kexr
● ZW7A utomhushögspänning AC Vakuumavbrottsproduktfunktioner
◆ Högspänningskvalitetsdesign
Den nominella spänningen för ZW7A utomhushögspänning AC-vakuumavbrott är 40,5 kV, vilket är lämpligt för 35 kV kraftsystem (såsom vindkraft och fotovoltaiska boosterstationer). Vakuumbågssläckteknik, ingen olja, ingen SF, miljöskydd och underhållsfri.
◆ Utomhus helt förseglad struktur
ZW7A utomhushögspänning AC-vakuumavbrott antar silikongummihylsa, UV-resistent, anti-fouling, skyddsgrad IP67 (dammtät och vattentät). Fast tätningspol (valfritt): Epoxiharts hälls för att förbättra isoleringsprestanda, vilket är lämpligt för områden med hög luftfuktighet och salt dimma.
◆ Intelligent kontroll (valfritt)
Microcomputer-baserad skyddsenhet: Det stöder överströms-, snabbpaus- och nollsekvensskydd. Automatisk återlosning (justerbar för 1 ~ 3 gånger) för att förbättra tillförlitligheten för strömförsörjningen. Kommunikationsgränssnitt: ZW7A utomhushögspänning AC Vakuumavbrott Support 4G/GPRS och RS485 och ansluter till SCADA-systemet.
◆ Driftsmekanism med hög tillförlitlighet
Vårenergi lagringsmekanism (elektrisk+manuell drift):
Elektrisk energilagring: DC220V/AC220V Valfritt. Manuell bromsfrigöring: Mekanisk snubbla vid nödsituationer. Mekaniskt liv: ≥10 000 gånger, elektrisk livslängd ≥5 000 gånger (klassad ström)
● Typiska applikationsscenarier av ZW7A utomhushögspänning AC-vakuumavbrott
◆ 35 kV Substation: ZW7A utomhushögspänning AC Vakuumavbrott är lämpligt för utgående brytare och sektionsskydd.
◆ Ny energiproduktion: Nätanslutna omkopplare av vindkraft och fotovoltaiska boosterstationer.
◆ Industri- och gruvföretag: Skydd av stora högspänningsmotorer och transformatorer.
◆ Järnvägsdrag för järnvägstrakt: 35kV distributionssystem för elektrifierad järnväg.
● Tekniska parametrar för ZW7A utomhushögspänning AC-vakuumavbrott
|
Antal |
Punkt |
Enhet |
Data |
|
|
1 |
Betygsspänning |
Kv |
40.5 |
|
|
2 |
Nominell frekvens |
HZ |
1250 axed1600,2000 |
|
|
3 |
Nominell ström |
A |
20 specifikt 25,31,5 |
|
|
4 |
Klassad kortslutningsström |
De |
50,63,80 |
|
|
5 |
Klassad tål ström (Peak) |
20 specifikt 25,31,5 |
||
|
6 |
Klassad kortsiktig tålström |
31.5 |
||
|
7 |
Klassad kortslutningsström |
80 |
||
|
8 |
Driftssekvens |
|
O-0,3S-CO-180S-CO |
|
|
9 |
Mekaniskt liv |
Tid |
10000 |
|
|
10 |
Klassad kortslutning brytningstider |
Tid |
20 |
|
|
11 |
1 min arbetsfrekvens tål spänning |
(våt) fas till fas/mark |
Kv |
80 |
|
(torr) fas till fas/mark |
Kv |
95 |
||
|
12 |
Belysningimpuls Tål spänningsfas till fas/mark |
Kv |
180 |
|
|
13 |
Tillåtet slittjocklek på dynamiska och statiska kontakter |
mm |
3 |
|
|
14 |
Nettovikt |
kg |
Cirka 600 |
|
|
15 |
Kontaktavstånd |
mm |
22 ± 2 |
|
|
16 |
Kontakta kontaktslag |
mm |
4 ± 1 |
|
|
17 |
Genomsnittlig öppningshastighet |
m/s |
1.3 ~ 1.8 |
|
|
18 |
Genomsnittlig stängningshastighet |
m/s |
1.0 ~ 1.7 |
|
|
19 |
Kontakta stängningstiden |
MS |
≤3 |
|
|
20 |
Synkronisering av trefasöppning och stängning |
MS |
≤3 |
|
|
21 |
Huvudkretsmotstånd |
baby |
≤100 |
|
|
22 |
Stängningstid |
MS |
≤150 |
|
|
23 |
Öppettid |
MS |
≤60 |
|
