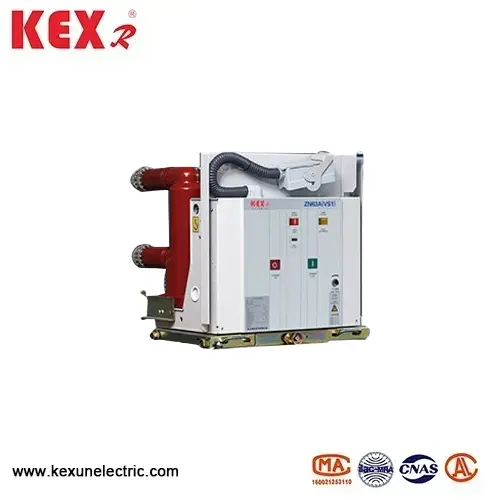

Solid tätad inomhus högspänningsvakuumavbrott

● Modell Betydelse av fast förseglad inomhus högspänningsvakuumavbrott

Zn: inomhusvakuumbrytare

63: Design serienummer

12: Klassad spänning

● Huvudstrukturella egenskaper hos den förseglade inomhushögspänningsvakuumavbrottet

(1) Epoxi -inkapslade pol: Vakuumavbrottet, huvudkretsen och andra viktiga komponenter i den förseglade inomhushögspänningsvakuumavbrottet är integrerat med epoxiharts för att bilda en helt sluten struktur.

Fördelar: Dammsäkra, fuktsäkra och korrosionsbeständiga, lämpliga för hård miljö (som kemisk industri, gruvor och kustnära luftfuktighetsområden). Hög isoleringsstyrka mellan faser, undviker flashover och creepage. Hög mekanisk styrka, god seismisk prestanda, lämplig för frekventa driftstillfällen.

(2) Driftsmekanism Spring Energy Storage Mekanism (kan manövreras elektriskt eller manuellt). Mekaniskt liv: ≥10 000 cykler (standard) och vissa avancerade modeller kan nå 20 000 cykler. Elektriskt liv: ≥10 000 gånger vid nominell nuvarande hög tillförlitlighet kan fortfarande upprätthållas efter kortslutning.

(3) Intelligent expansion (valfritt) Integrerbar intelligent styrenhet, stöd: Överström, kortslutning och jordning Felskydd Kraftkvalitetsövervakning (som spänningsfluktuation och harmonik) Fjärrkommunikation (RS485, Wireless Lora, etc.)

● Typiska applikationsscenarier av fast förseglade inomhus högspänningsvakuumavbrott

▶ Distributionssystem: Solid Sealed inomhus högspänningsvakuumavbrott är lämpligt

Inkommande/utgående linjeskydd för 12kV transformatorstation.

▶ Industriell el: Motorskydd för tunga industrier som metallurgi, kemisk industri och gruvdrift.

▶ Ny energi: Fotovoltaic och vindkraftbox Transformator Högspänningssidan.

▶ Järnvägstransport: tunnelbana och höghastighets järnvägsfördelningssystem.

▶ Datacenter: Hög tillförlitlighet kraftförsörjningssystem

● Zn63-12 Typ förseglad inomhus högspänningsvakuumavbrott

Använda villkor

▶ Omgivningstemperaturområde: Den omgivningstemperaturen Zn63-12 Typ Försluten inomhus högspänningsvakuumavbrott ska vara -15 ~ 40 ℃ (lagring och transport vid -30 ℃ är tillåtet)

▶ Höjd: Det förseglade inomhushögspänningsvakuumavbrottet ska installeras mindre än 1000 meter.

▶ Relativ luftfuktighet: Det dagliga genomsnittet är inte mer än 95%, det månatliga genomsnittet är inte mer än 90%, det dagliga genomsnittet av mättat ångtryck är inte mer än 2,2 × 10-3MPa och det månatliga genomsnittet är inte mer än 1,8 × 10-3MPa.

▶ Jordbävningsintensitet: ≤8

Obs ： Zn63-12 Typ Försluten inomhus högspänningsvakuumavbrott ska installeras på en plats fri från eld, explosion, allvarlig förorening, kemisk korrosion och våldsam vibration.

● Tekniska parametrar för Zn63-12 Typ Sealed inomhus högspänningsvakuumavbrott
