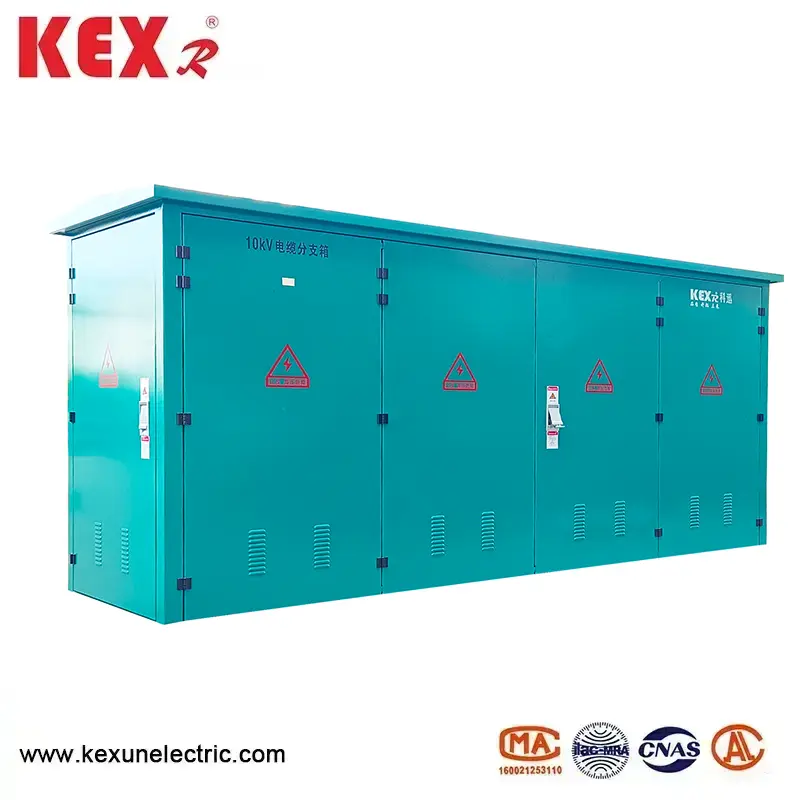

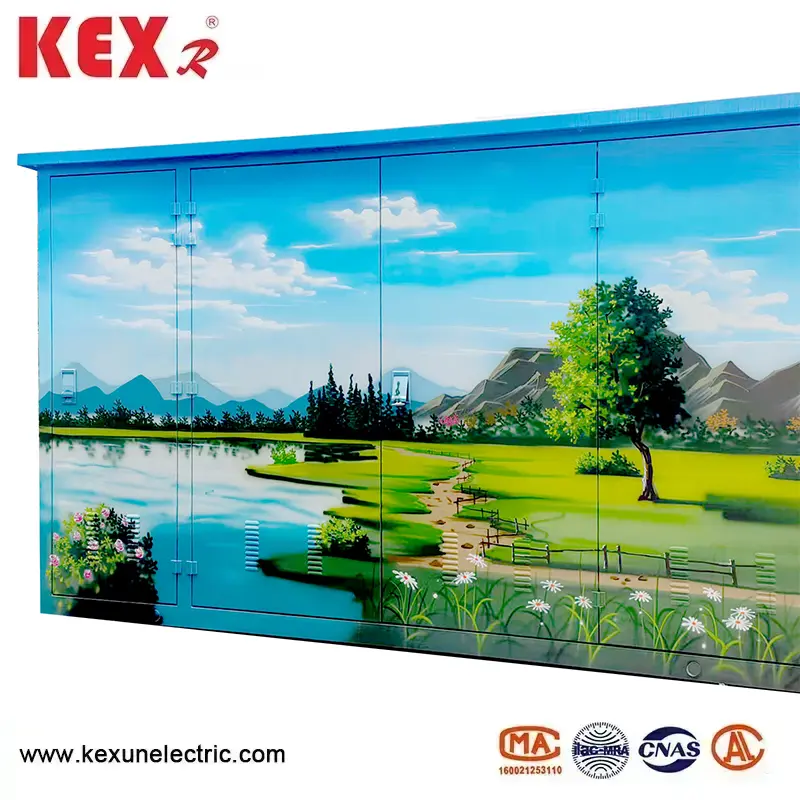

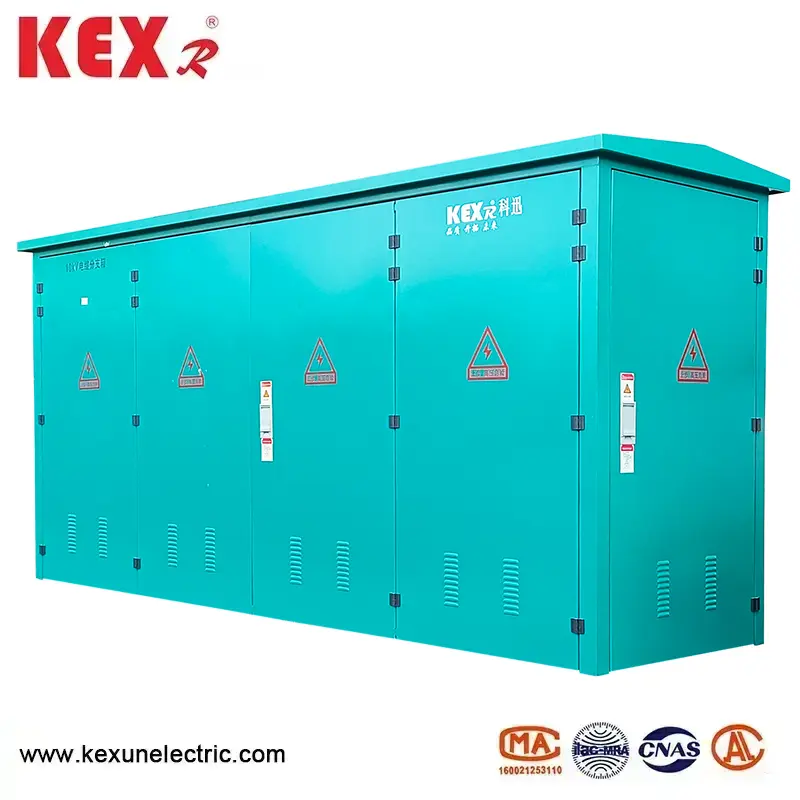

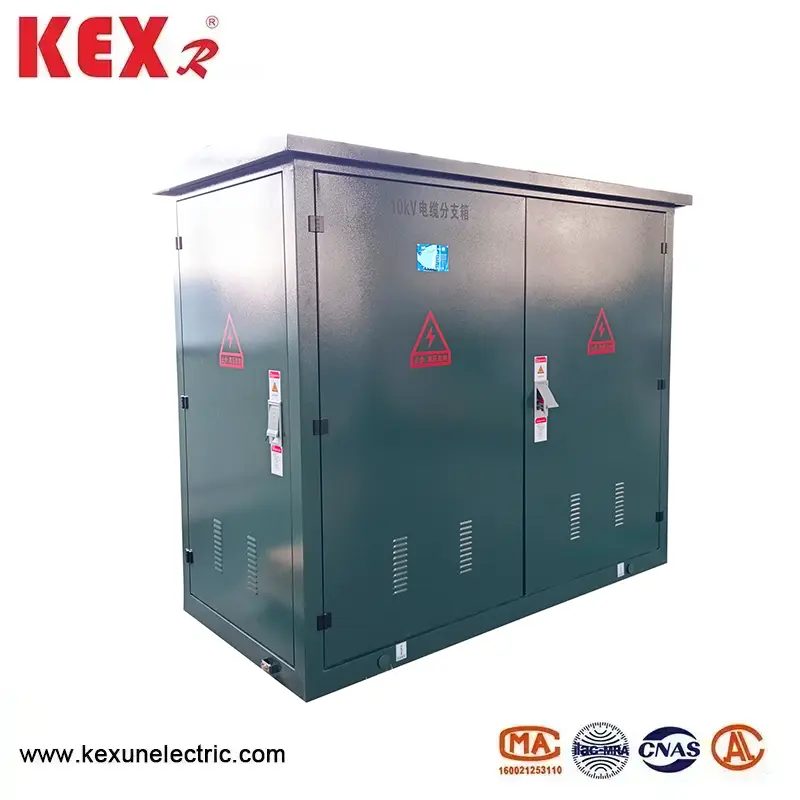

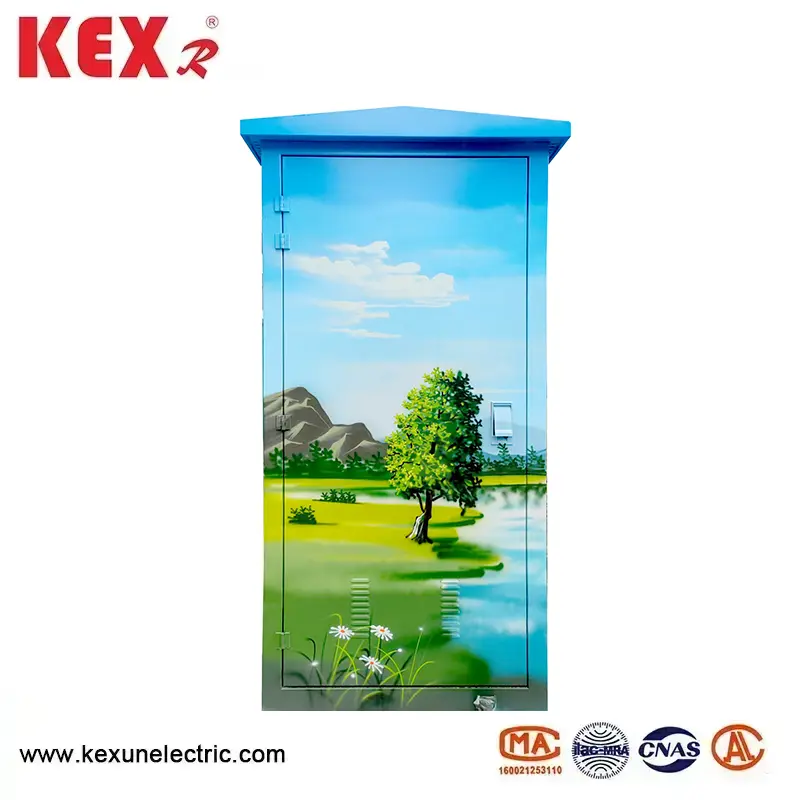

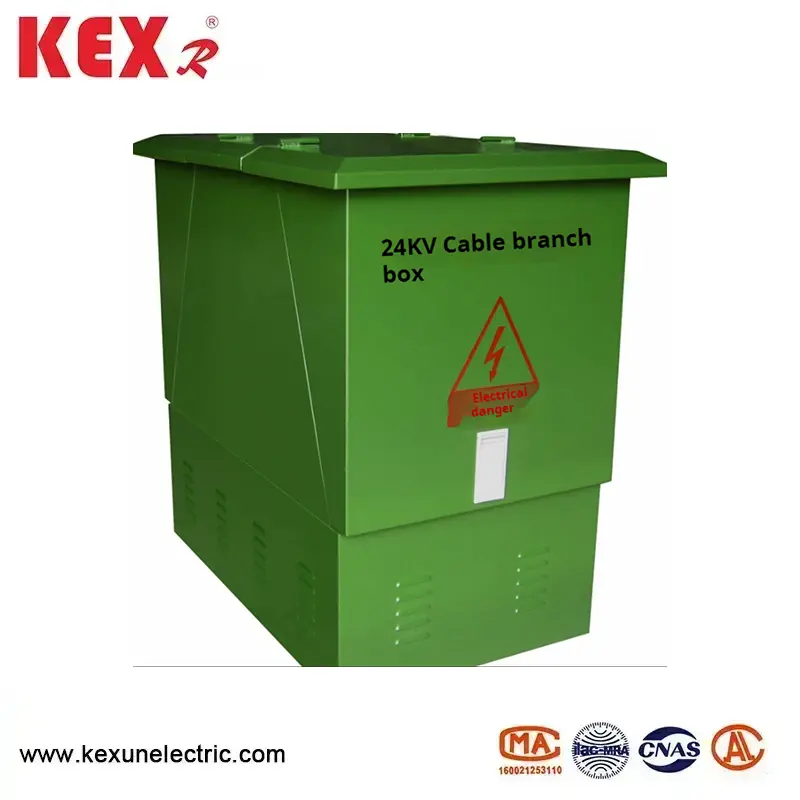

24kV kabelklyvbox

●Kärnegenskaper hos 24kV kabelsplitbox

▶Spänningsklass: 24 kV kabelklyvboxens märkspänning är 24 kV (överensstämmer med IEC 62271-200 eller GB/T 11022-standarden).

▶Helt isolerad tätning: de strömförande delarna är isolerade med solid isolering eller SF6-gas, utan exponerad ledare, dammtät och vattentät (IP65/IP67).

▶Plug-in-teknik i europeisk stil: T-typ eller armbågstyp skärmade kabelanslutningar är standard, och spänningsförande plug-in stöds (specialverktyg krävs).

▶Modulär expansion: standardenheter (som 1 in, 4 out, 2 in och 6 out) kan kombineras flexibelt för att stödja senare kapacitetsutbyggnad.

●Den 24kV kabeldelningsbox Typisk strukturell

▶Lådan är gjord av rostfritt stål/SMC, som är korrosionsbeständig och utomhusdesign (-40℃~+70℃).

▶Den isolerade bussen är gjord av koppar eller aluminium, lindad med silikongummi/EPDM-isoleringsskikt, och isoleringsnivån är ≥50kV (strömfrekvens tål spänning).

▶Kabelkontakt

24kV skärmad instickskontakt (som RIP-typ och EPDM-isolering) med testpunkt (tillval).

▶Skyddsanordningen kan utrustas med kortslutningsfelsindikator, spänningssatt display och blixtavledare.

Jordningssystem box jordning terminal+kabel skärm jordning, jordningsresistans ≤4Ω.

●Typiska tillämpningsscenarier för 24kV Cable Splitting Box Typiska strukturella

▶Nytt energikraftverk: havsbaserad vindkraft 24kV kollektorledning.

▶Industrial Park: Kabelgren till högspänningsmotor eller transformator.

▶Gruva/oljefält: explosionssäker 24kV grenlåda (Ex d IIC T4).

▶Stadsnät för högspänningsdistribution: ett alternativt schema för kabelringnätverksskåp (sparar utrymme)

●Användningsvillkor för 24KV europeisk kabelklyvbox

Omgivningstemperatur för 10KV kabelfördelningslåda av europeisk typ: -30~40℃

Vindhastighet: motsvarar 34m/sl och inte mer än 700Pal

Luftfuktighet: den genomsnittliga dagliga relativa luftfuktigheten är inte mer än 95 %

Den genomsnittliga månatliga relativa luftfuktigheten är inte mer än 95 %

 Stötsäker: den horisontella accelerationen är inte mer än 0,4m/s² och den vertikala accelerationen är inte mer än 0,15m/s²

Lutning av europeisk typ Installationsplats för kabeldistributionsbox: Mindre än 3

Installationsmiljö: Den omgivande luften bör inte vara uppenbart förorenad av frätande, brännbar gas, vattenånga, etc., och installationsplatsen bör inte vibreras våldsamt.

● Teknisk parameter för 24KV kabelklyvbox av europeisk typ

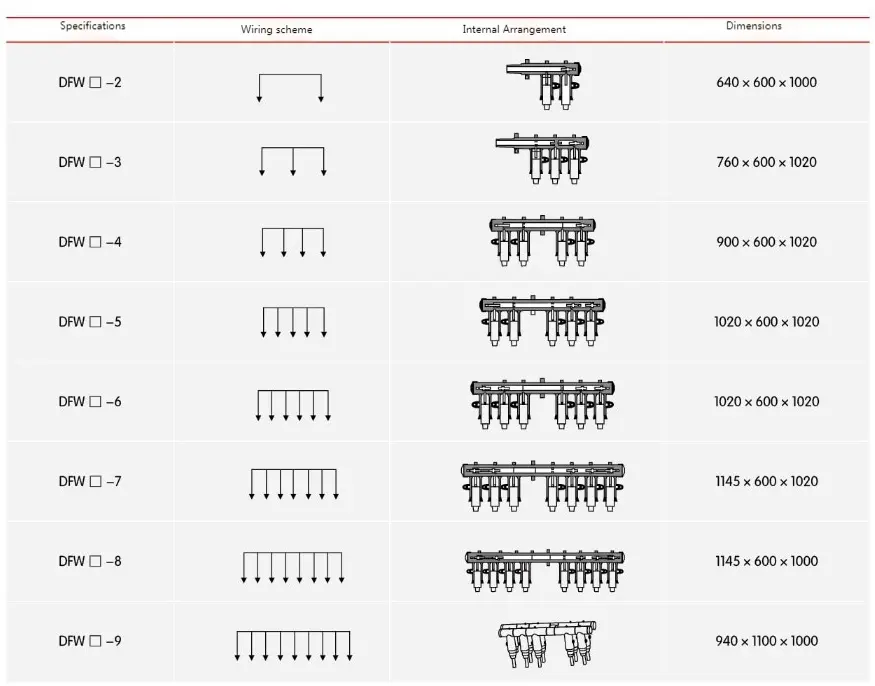

● 24KV europeisk kabelsplitbox Beskrivning av beställningsnummer

FAQ

F: MOQ för 24KV grenlåda

A: Vi kan till och med sälja 1 set.

F: Garantin för denna typ av produkt?

A: 12~24 månader
