Kabelkontakt

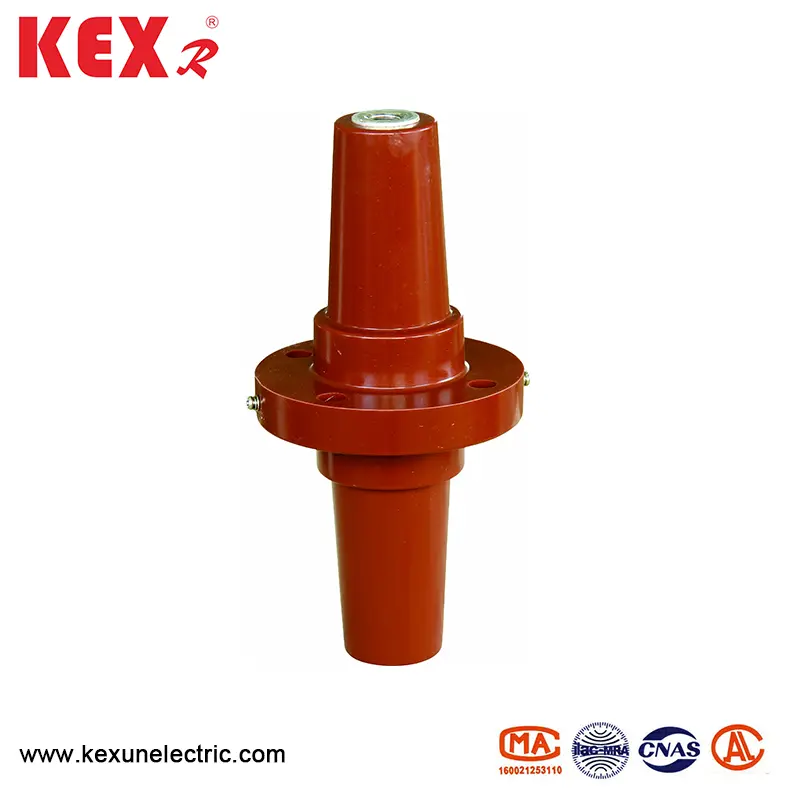

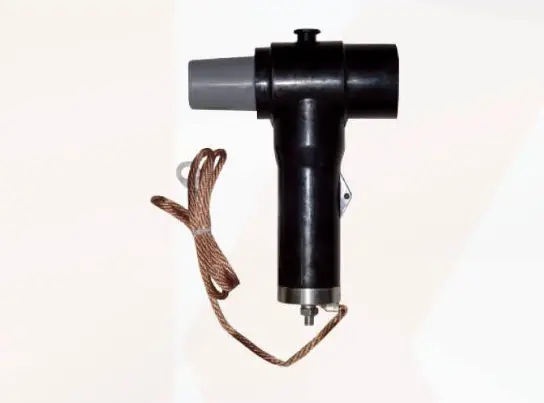

● Produktbild

◆ Produktöversikt

Som en vanlig kabelkontakt är den bakre arresteraren direkt installerad på 10KV berörbara främre/bakre kontakt för att ge överspänningsskydd för elektrisk utrustning. Den bakre blixtnöden är helt isolerad och förseglad.

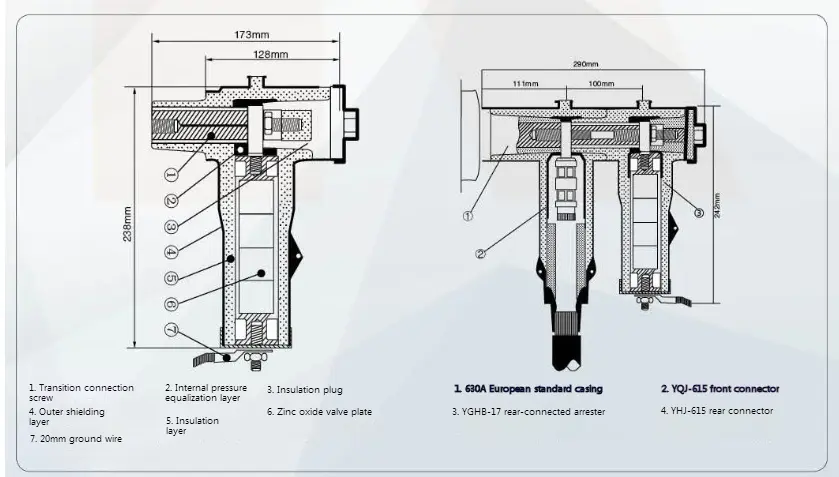

◆ Outline dimensionell ritning

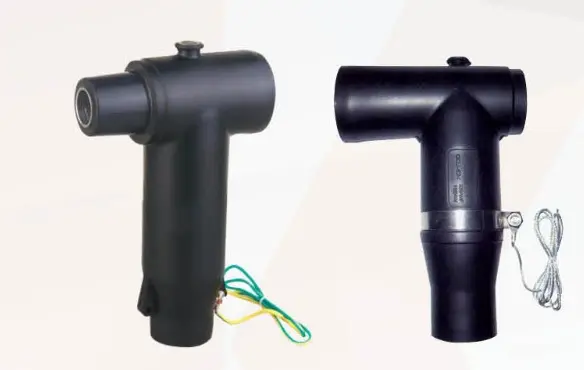

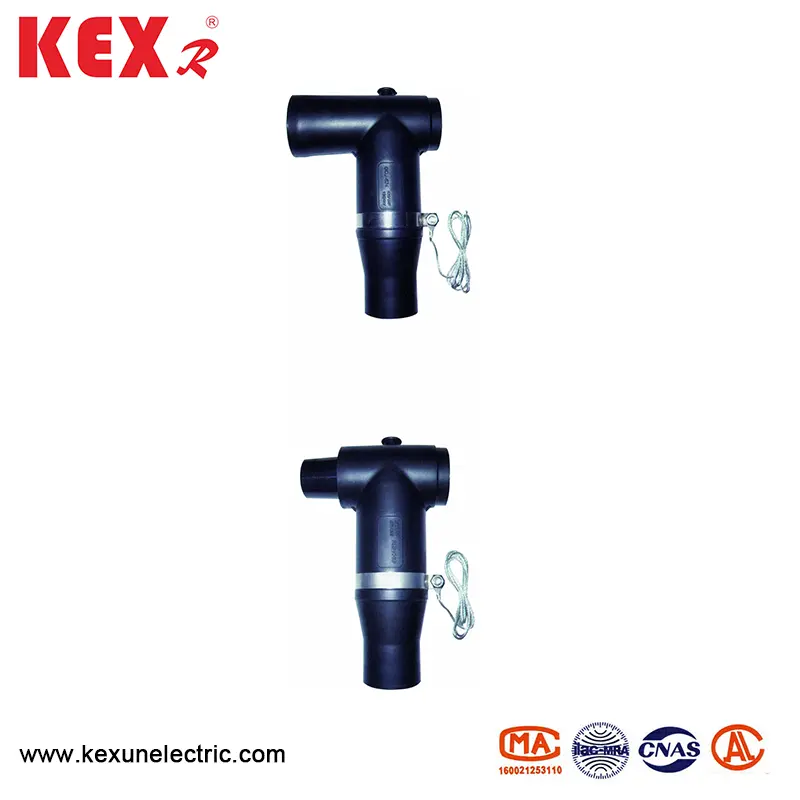

● Produktbild

◆ Produktöversikt

15KV Touchable-kabelkontakten är utformad enligt standarden för EN50181-1997, med utsökt utseende, och kan appliceras på 10 kV ringnätverk, huvudnätverkssystem för kabelgrenbox eller ringnätverkssystem för boxtransformator som inkommande och utgående kablar. Genom att ansluta YHJ-615 berörbar bakre kontakt eller BL-17-arresterare kan flerkanals expansion eller överspänningsskydd realiseras. Den nominella strömmen på 15 kV berörbar kabelkontakt är 630A. Det är lämpligt för XLPE-kraftkablar med ett tvärsnitt på 35-400mm².

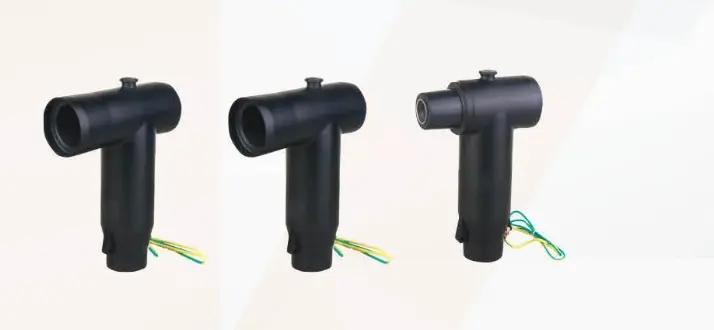

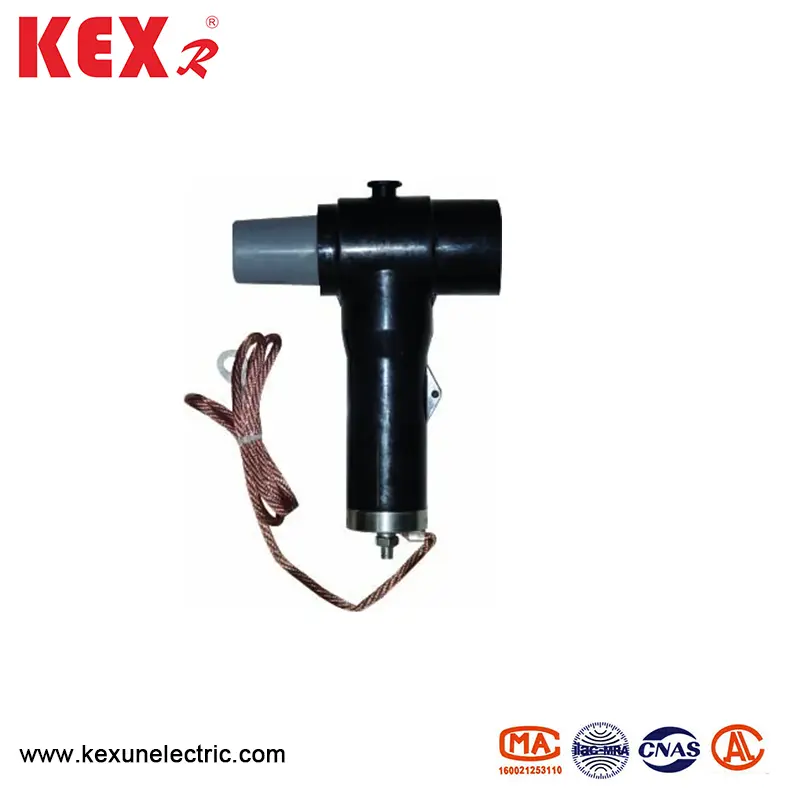

● Produktbild

◆ Produktöversikt

Den berörbara 24KV-kabelkontakten är utformad enligt standarden för EN50181-1997, med utsökt utseende, och kan tillämpas på 24kv Ring-nätverksskåpet, det huvudsakliga nätverkssystemet för kabelgrenboxen eller ringnätverkssystemet för boxtransformator som en åtkomst. Tråd- och kabelanslutning. Genom att ansluta YHJ-625 berörbar bakre kontakt eller BL-30-arresterare kan flerkanalens expansion eller överspänningsskydd realiseras. Den nominella strömmen för berörbar kontakt är 630A, vilket är lämpligt för XLPE -strömkabel med 35 ~ 400 mm² tvärsnitt.

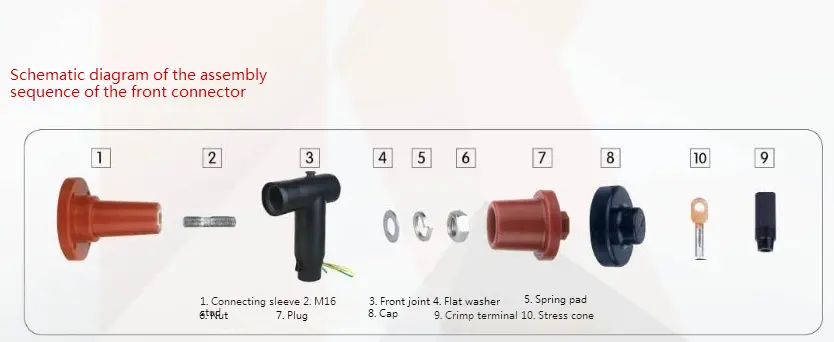

◆ Schematisk diagram över främre ledmonteringssekvens

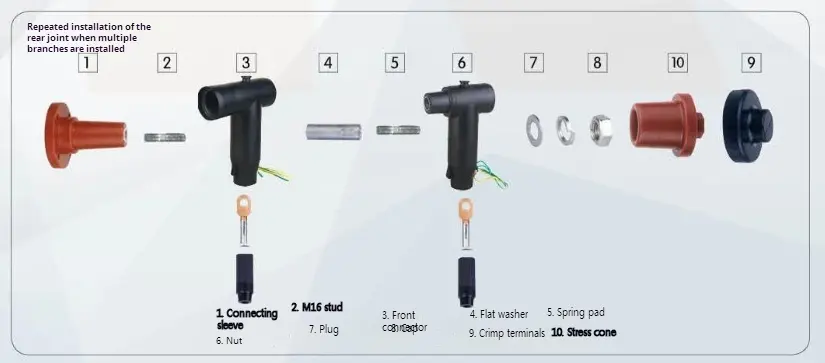

◆ Schematiskt diagram över monteringssekvensen för främre led- och bakfled
