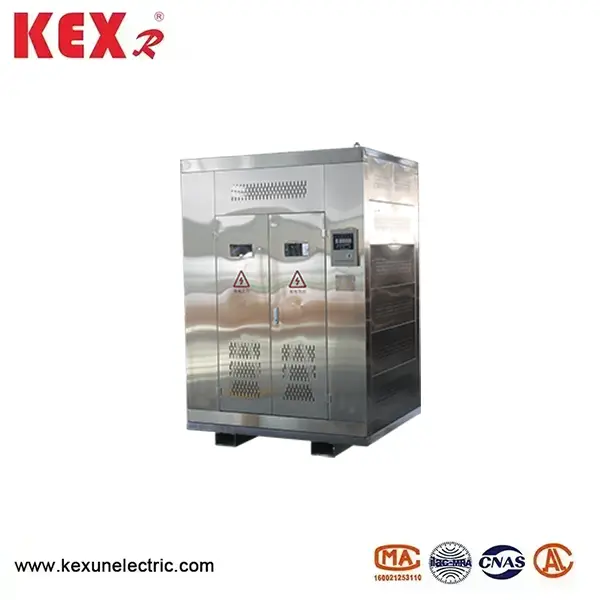

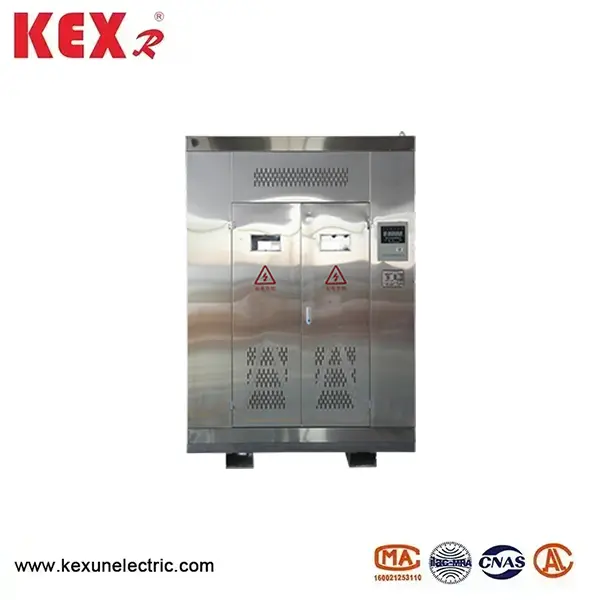

Gruvtransformator

● Använda förhållanden för KSG-torrtyp Mining Transformer

▶ Höjd: Överstiger inte 1500 meter, kommer särskilda omständigheter att förklaras separat;

▶ Miljötemperatur: Maximal temperatur+40 "C, maximal månatlig medeltemperatur+25 *C, minsta temperatur -20 *C

▶ Luftens relativa fuktighet överstiger inte 95% (vid+25 ° C);

▶ I en gas- eller ångmiljö som inte skadar isolering;

▶ installerad i underjordiska gruvor där det finns koldamm och gas, men ingen explosionsrisk;

▶ Vågformen för strömförsörjningsspänningen är ungefär en sinusvåg;

● KSG-gruvtransformator för torrtyp uppfyller standarderna nedan

GB/T12173-2008 Allmänt elektriskt quipment för gruvdrift

GB1094.11-2007 Torka krafttransformatorer

GB/T10228-2015 Tekniska parametrar och krav för torrtyp Krafttransformatorer

GB/T3955-2006 Gruvdrift General Power Transformers

GB4208-2008 skalskyddsnivå

GB/T17211-1998 Load Guide för torrtyp Krafttransformatorer

GB3836.1-2010 Elektrisk utrustning för explosiva gasmiljöer Del 1: Allmänna krav

GB3836.2-2010 Elektrisk utrustning för explosiv gasatmosfär Del 2: Explosion Proof Type "D Design, tillverkning och inspektion av relevanta standarder som GB1094.1-2013 Power Transformers Del 1 Allmänna bestämmelser.

● KSG-gruvtransformatorns egenskaper

KSG-brytningsgeneral torrtyptransformatorer har stark fuktsäker förmåga, god flamskyddande prestanda och isoleringsmaterial med automatiska släckegenskaper, de producerar inte skadliga gaser när de möter en brandkälla, förorenar inte miljön och är lätta att underhålla.

Högspänningspolen för gruvtorkransformatorn är tillverkad av högkvalitativ trådlindning, och lindningen är gjuten med högkvalitativ epoxiharts under vakuum. Lågspänningsspolen är tillverkad av folielindning och harts förimpregnerad isoleringsskiktlindning. Järnkärnan antar högkvalitativ hög magnetisk konduktivitet Kallrullad kornorienterade kiselstålark med liten hysteresutvidgning från samma parti. Anta epoxi -limbeläggning för att täta och förhindra korrosion. Överbelastningskapacitet för gruvdrycktyptransformator: Under naturlig kylning (AN) -förhållanden får överbelastningskapaciteten uppfylla kraven i följande tabell (omgivningstemperatur på 20 ° C):

Temperaturkontrollsystemet för gruvtransformator för KSG-torrtyp består av en temperaturkontroll och ett temperaturmätelement installerat högst upp på lågspänningslindningen, som är produktens hetaste punkt. 1t inser temperaturkontrollen för transformatorn och visar den heta fläcktemperaturen för lindningar A, B och C under drift av transformatorn. Om temperaturen på transformatorlindningen är för hög på grund av överbelastning eller fel, kommer temperaturkontrollen att utfärda ett larm och resa, och temperaturkontrollsystemet kommer att ha passiva kontakter för larm och resa. Vid användning av tvångsluftkylning bestämmer temperaturkontrollen ingången eller växlingen av certifieringsfläkten för kylmiljösystemet baserat på lindningstemperaturen. Ett RS485 -kommunikationsgränssnitt kan också valfritt installeras för fjärrhantering. Produkthöljet har en skyddsnivå på P21 eller högre

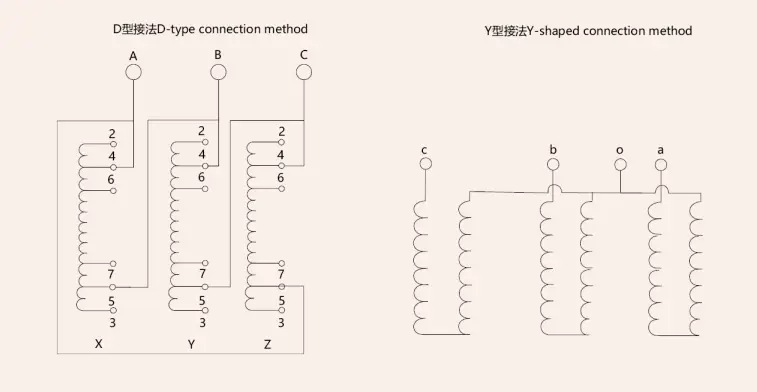

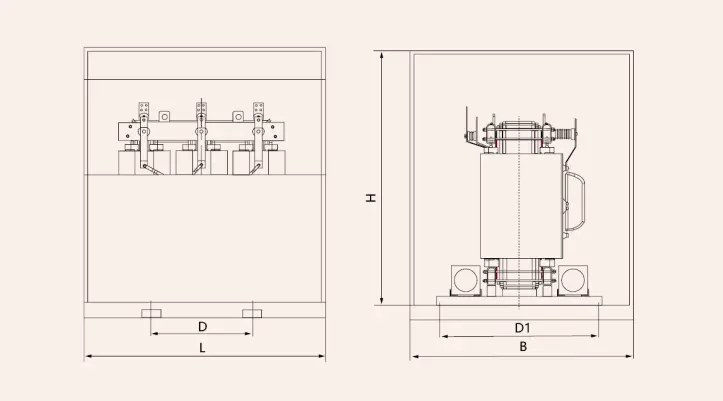

● Schematiskt diagram och installationsdimensioner av KSG-torrtyp Mining Transformer

◆ Teknisk parametrar för gruvtransformator för torrtyp
