Högspänningsreglerande transformator

● Högspänningsreglerande transformators huvudfunktioner

▶ Den övergripande enheten har en stor kapacitet, låg förlust, liten storlek och är lätt att installera och underhålla;

▶ Justera automatiskt växeln på trefasen på Load Tap-växlare genom att spåra spänningsändringar, med tillförlitlig drift och högspänningsjusteringsnoggrannhet

▶ Spänningsreferensen, åtgärdsfördröjningen, tillåtet intervall och frekvensgräns kan justeras efter behov och parameterinställningarna är flexibla och praktiska;

▶ Visa antalet växelåtgärder och strömutrustning för SVR på Load Tap Changer, med indikationer för den högsta och lägsta växeln

▶ Utrustad med växellådans övre och nedre begränsning, handlingstidsgränsfunktion, vilket effektivt förbättrar produktens tillförlitlighet

▶ Styrenheten har över spänning och under spänningsskyddsfunktioner. När linjen är i en överspänning eller under spänningstillstånd. Kontrollern låses automatiskt; Se till att du är säker drift av Load Tap Changers

▶ Kontrollern antar kontrollchips för industriell kvalitet, som har hög tillförlitlighet, stark anti-inblandningsförmåga och kan anpassa sig till hårda utomhusmiljöer;

▶ Den högspänningsreglerande transformatorns huvudfunktioner utrustade med Rs485 -kommunikationsgränssnitt, styrenhetens parametrar kan ses och modifieras inom 30 meter från installationspunkten genom trådlös kommunikationsmodul.

▶ Moln- eller SM -kortkontroll kan också läggas till.

● Använda förhållanden med högspänningsreglerande transformator

▶ Höjd: ≤ 2000 m

▶ Miljötemperatur: -25 ° C ~+45 ° C

▶ Relativ fuktighet: Mindre än 90%

▶ Förebyggande för föroreningar: Nivå LLL

▶ Installationsbenägenhet: <2%

 Det finns ingen förorening eller frätande medium runt enheten som allvarligt påverkar dess isoleringsprestanda, och det finns ingen brand- eller explosionsrisk på arbetsplatsen och ingen allvarlig vibration. Attack: När arbetsmiljön överstiger ovanstående förhållanden måste användarna tillhandahålla specialinstruktioner när de gör order.

● Högspänningsreglerande transformator uppfyller standarderna

◆ Produktionsdesignstandarder

▶ JB8749-1998 Allmänna tekniska krav för spänningsregulatorer

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Tekniska parametrar och krav för trefas oi nedsänkta krafttransformatorer

▶ Riktlinjer för val av krafttransformatorer (GB/T17468-1998) GB10230-2007 på Load Tap Changer

▶ Riktlinjer för tillämpning av Load Tap-växlare (GB/T1058-1989) O DL/T572-2010 0Perating ▶ Regler för krafttransformatorer

◆ Grundläggande standarder för användning

Installationsspänningen för SVR-linjen Automatisk spänningsregulator uppfyller kraven i den nationella standard GB/T12325-2008 för kraftförsörjningsspänningsavvikelse: summan av de absoluta värdena för de positiva och negativa avvikelserna för kraftförsörjningsspänningen på 35 kV och ovan ska inte överskrida 10% av den rankade spänningen; Den tillåtna avvikelsen för trefasens strömförsörjningsspänning på 20 kV och lägre är + 7% av den nominella spänningen; Den tillåtna avvikelsen på 220V enfasströmförsörjningsspänning är+7% och -10% av den nominella spänningen.

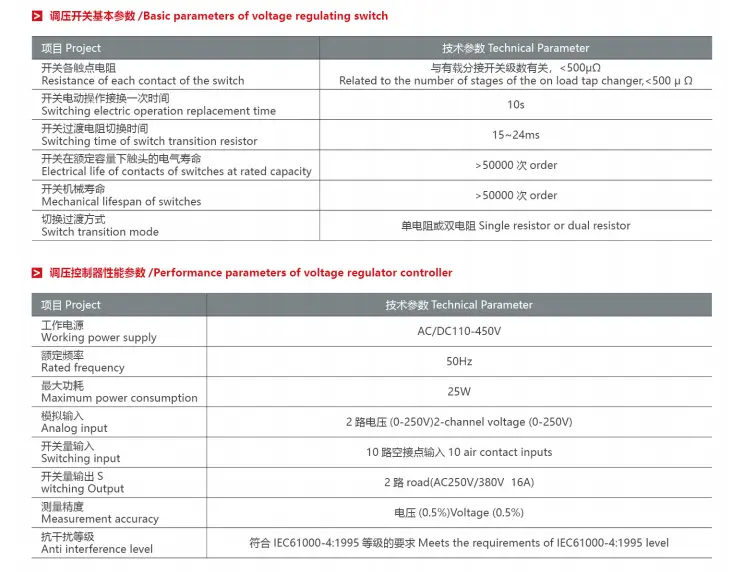

◆ Teknisk parametrar för SVR -typ högspänningsreglerande transformator

● SVR -typ högspänningsreglerande transformatorinstallationsinstruktioner

1. Installationen av produkten är användarens ansvar och leverantören kan skicka servicepersonal efter försäljning till webbplatsen för vägledning.

2. Efter att utrustningen är på plats bör en jordningsledning användas för multi-punkts jordning. Jordmotståndet bör inte överstiga 4 ohm, och djupet i jordningskroppen begravd under jorden bör uppfylla grundkraven i kraftreglerna.

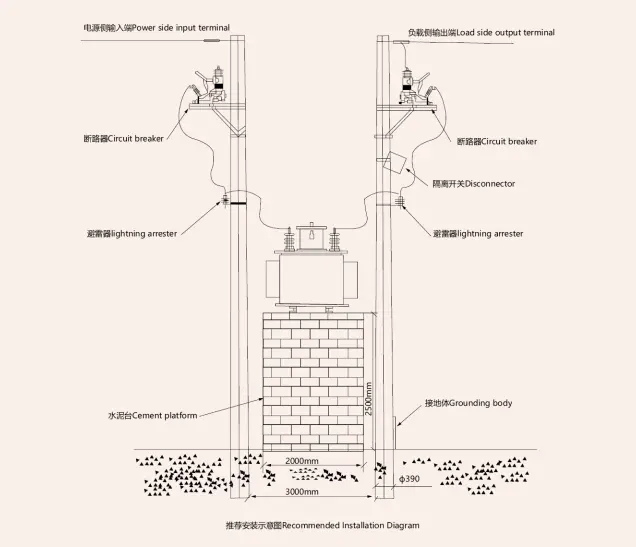

Installationsreferensdiagrammet är som följer:
