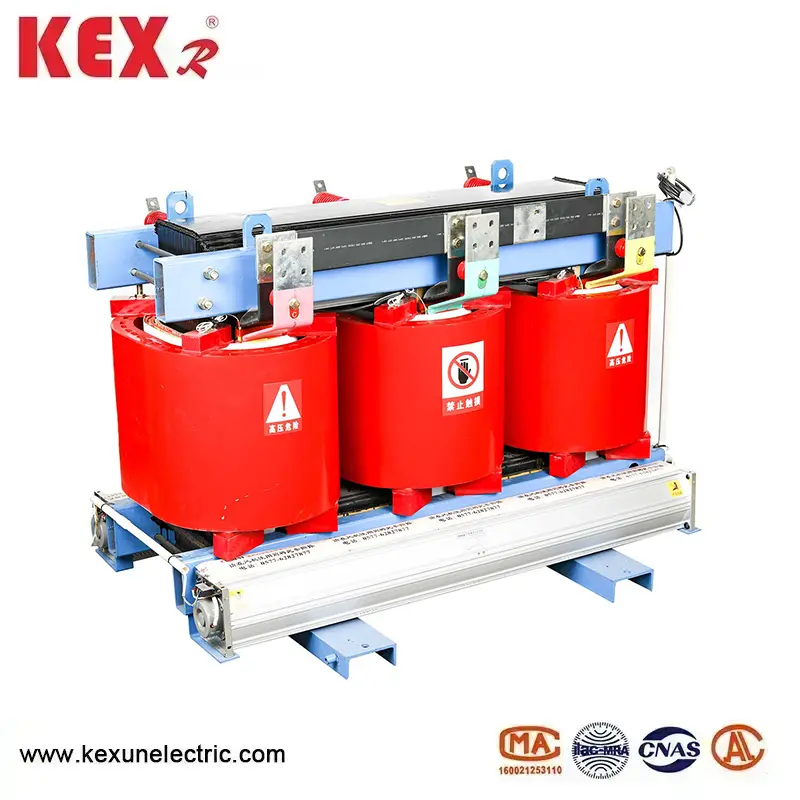

Hartisolerad torrtyptransformator

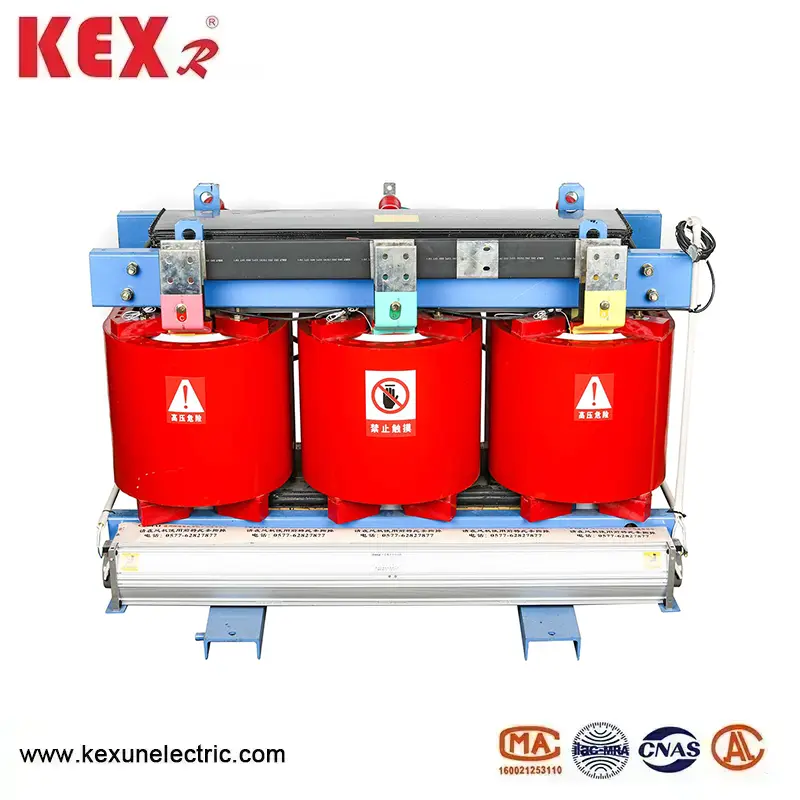

● Komponenter i SCB10 Typhartsisolerad torrtyptransformator

◆ Kärnan i hartisolerad torrtyptransformator

Järnkärnan är tillverkad av importerad högkvalitativ kallrullad kiselstålark, med en helt lutande ledstruktur. Kärnkolonnen är bunden med icke-vävt tejp av F-klass, och ytan på järnkärnan är inkapslad med epoxiharts för att minska icke-belastningsavfallet, strömmen utan belastning och järnkärna, klämmorna och fästelementen har genomgått speciell ytbehandling för att ytterligare förbättra produktens utseende kvalitet.

◆ Lågspänningslindning

Hartsisolerad torrtyptransformators lågspänningslindning antar en foliestruktur, som löser problemet med axiell spiralvinkel när man använder trådlindning, vilket gör svängarna mer balanserade. Samtidigt antar spolen en axiell kylluftkanal som förbättrar värmeavledningsförmågan. TDMD -epoxiharts prepreg används mellan lindningsskikten, och det hela botas och bildas.

Ep

Högspänningslindningen är vakuum gjuten med epoxiharts med fyllmedel, vilket kraftigt minskar den lokala urladdningen och förbättrar spolens elektriska styrka. De inre och ytterväggarna i lindningen arkiveras med glasfibernätplattor, förbättrar spolens mekaniska styrka och förbättrar produktens förmåga att motstå plötsliga kortkretsar, collen spricker aldrig.

◆ Tillverkningsprocess

Spolen för SCB10-typhartsisolerad torrtyptransformator är lindad på en högprecisionslindningsmaskin, och den lågspänningslindningen antar en folielindningsstruktur. När transformatorkapaciteten är stor finns det en ventilationskanal. När lindningen är klar genomförs vakuumtorkning, och hela häll- och härdningsprocessen drivs fullständigt enligt processkraven måste alla processer strikt övervakas och justeras enligt situationen. Precisionstillverkningsprocessen för att hälla säkerställer att spolen inte har några bubblor eller tomrum, vilket resulterar i högkvalitativ drift av transformatorn.

◆ Temperaturkontrollsystem och luftkylningssystem

Cross Flow Top Blowing Cooling-fläkten antas, som har egenskaperna för lågt brus, högt lufttryck och vackert utseende, vilket förbättrar överbelastningskapaciteten för SCB10-typhartsisolerad torrtyptransformator.

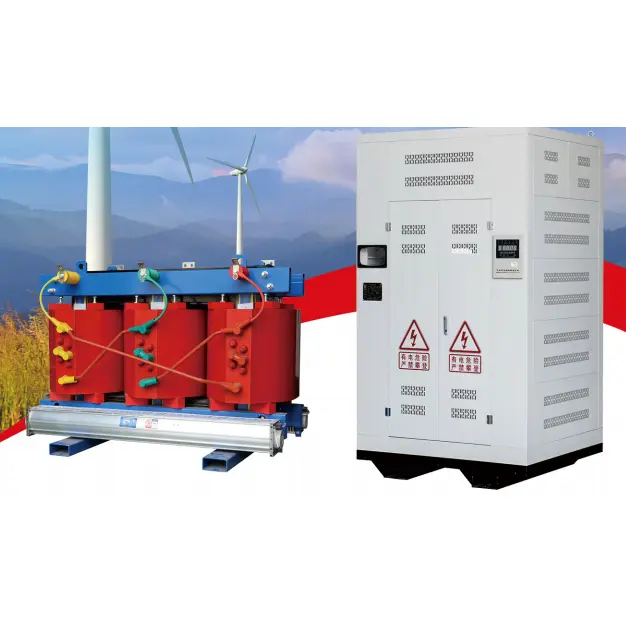

◆ Skydda höljet och utgången för samlingen

Skyddsskalet ger ytterligare säkerhetsskydd för transformatorn, med skyddsnivåer av IP20, LP23, etc., skalmaterialet innehåller kallvalsad stålplatta, rostfritt stålplatta osv. För användare att välja mellan, låg spänning utgående linjer använder standardbagar, både sidor och topputgående linjer kan användas, och speciella utgående metoder kan också utformas för användare.

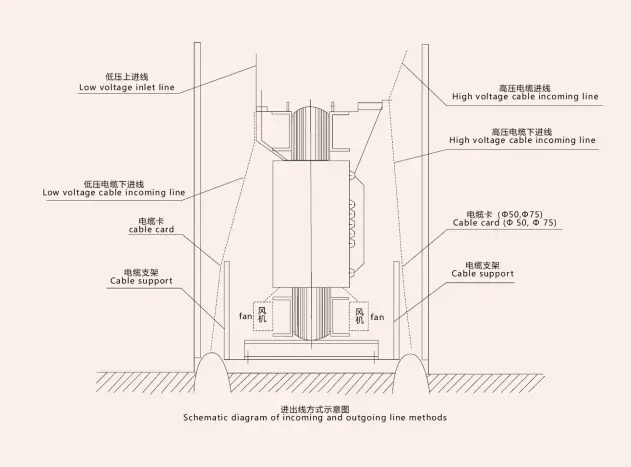

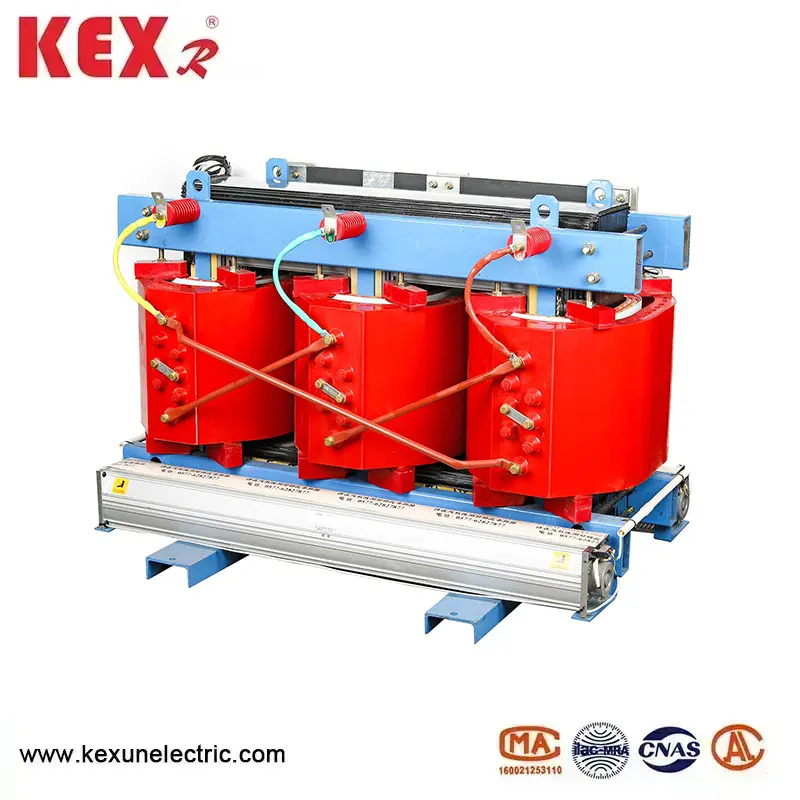

◆ Transformator utgående linjemetod

Konventionella utgående linjer, standardbeslutna samlade samlade och standardsidor kan tillverkas enligt olika gränssnittsformulär, och speciella utgående metoder kan också utformas enligt användarkraven.

◆ Relaterade standarder och parametrar

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Nominell högspänning: 10 (11,10,5,6,6,6,3,6) KV

Betygsatt lågspänning: 0,4 kV

Anslutningsgrupp: Dyn11 eller Yyno

Högspänningsskyddsintervall: + 5 eller + 2x2,5%

Isoleringsnivå: LL75AC35/LI0AC5

Frekvens: 50Hz

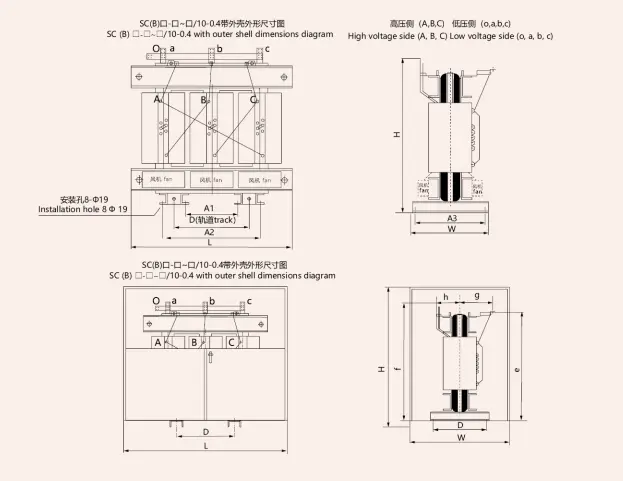

◆ Utseende och installationsdimension av SCB10-typhartsisolerad torrtyptransformator
