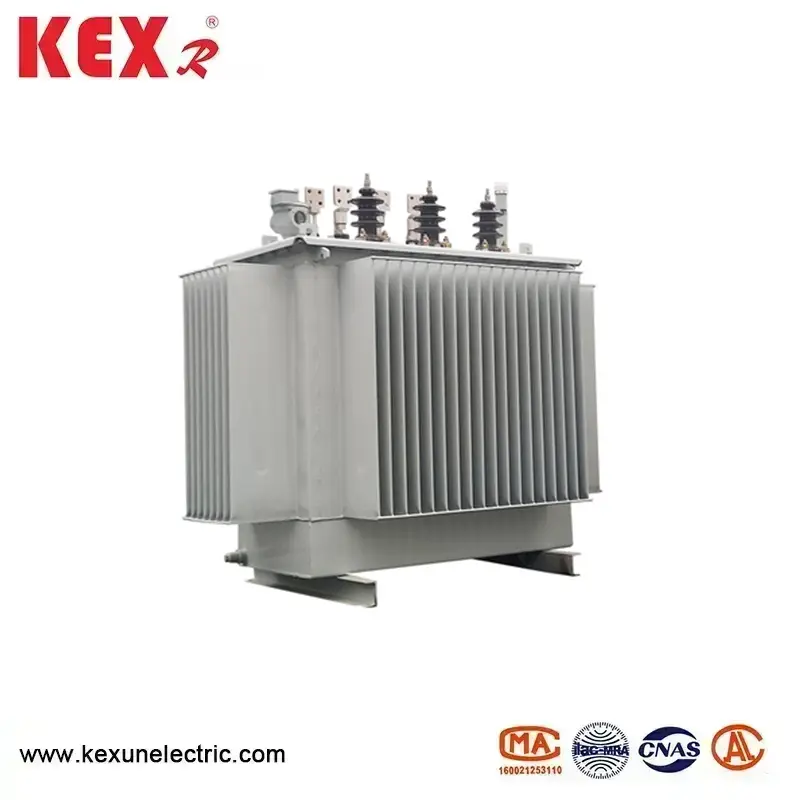

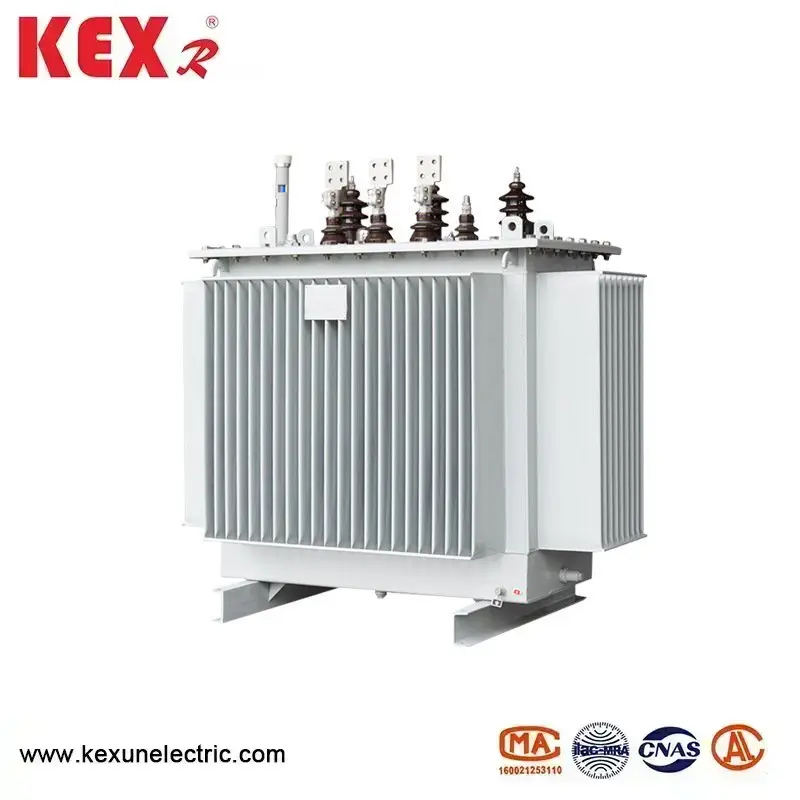

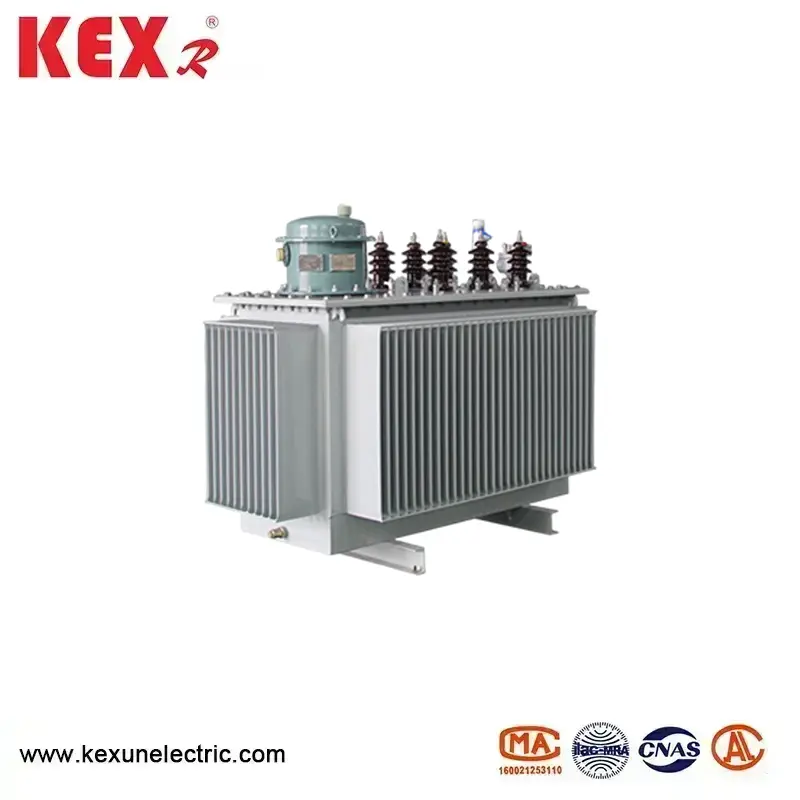

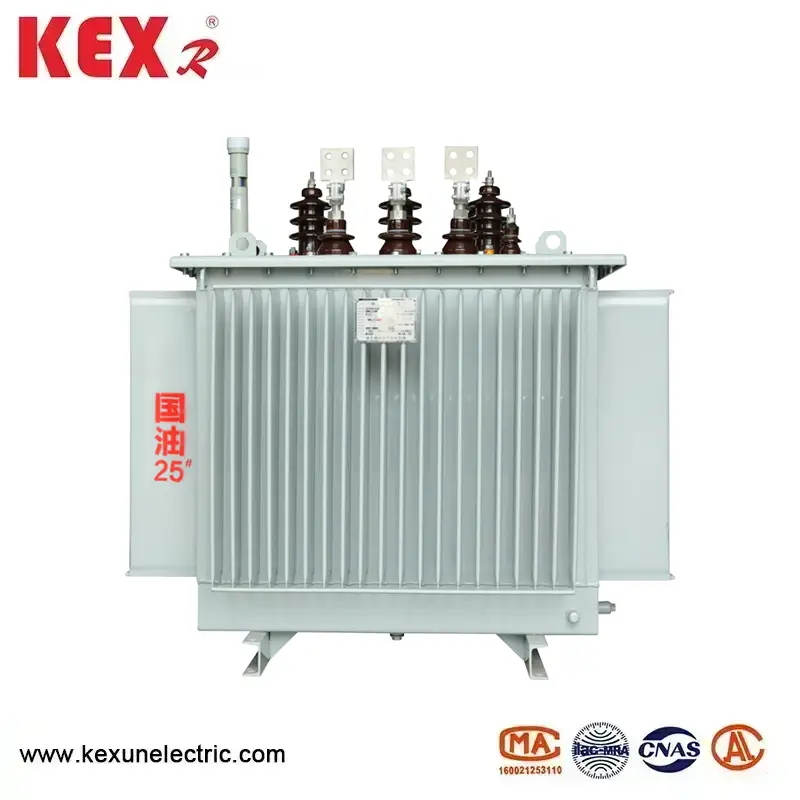

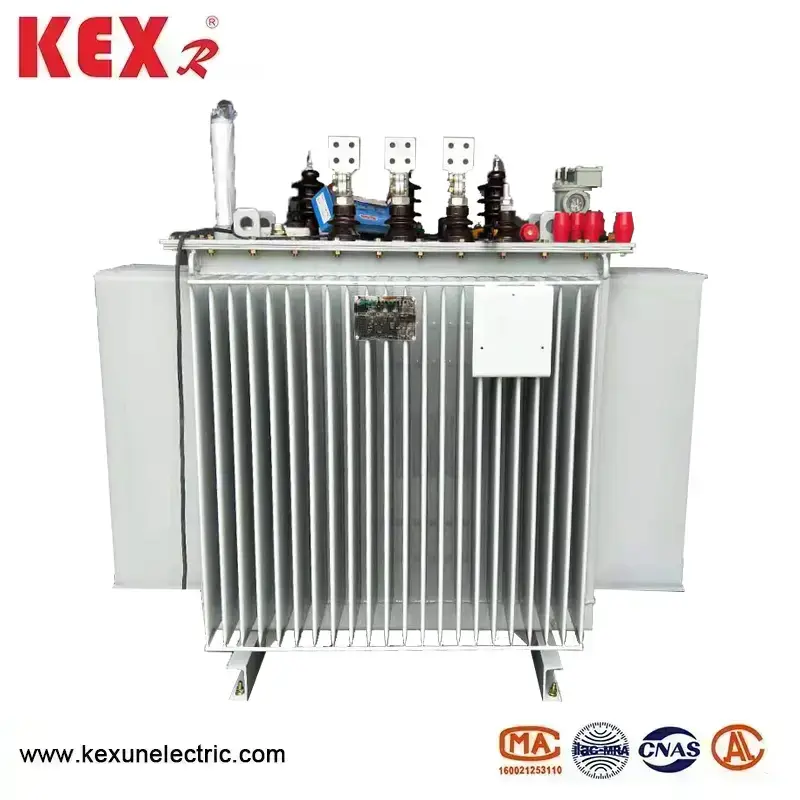

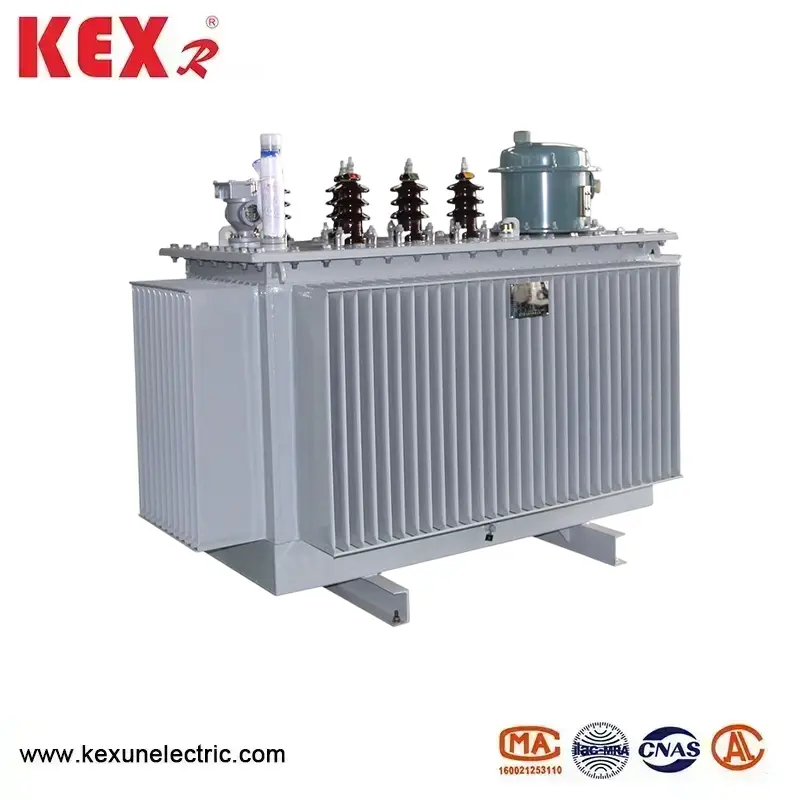

Oljenedsänkt transformator

●Användning av transformatorer som är nedsänkt i olja

▶Höjd som inte överstiger 1000m;

▶Omgivningstemperatur:

▶Maximal temperatur +40 'C;

▶Medeltemperaturen för den varmaste månaden är + 30 "Co Maximal årlig medeltemperatur +20°▶Minsta utomhustemperatur är -25C

● Transformator som är nedsänkt i olja uppfyller standarderna

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ materialval av hög kvalitet

▶Vår oljesänkta transformator väljer oxygen Tree koppartråd med lägre resistivitet och genomgår en serie ytterligare ytbehandlingar för att göra den jämnare, utan grader eller skarpa hörn, vilket resulterar i lägre belastningsförluster och mer tillförlitlig elektrisk prestanda hos transformatorn. förlust för att minska tomgångsförlusten av transformatorer.

▶Välj högkvalitativa laminerade träisoleringskomponenter som aldrig spricker, inte ens under inverkan av kortslutningsström, de

kommer att förbli intakt.

▶Välj transformatorolja som har filtrerats djupt, med lägre nivåer av vatten, gas och föroreningar, vilket gör transformatordriften mer tillförlitlig.

▶Välj högkvalitativa gummitätningsmaterial för att effektivt förhindra åldrande och eliminera läckage.* Alla råvaror genomgår kvalitetsinspektion och alla råvarutillverkare genomgår noggrann granskning i enlighet med nationell standard IS09000.

◆ Kostnadseffektiv

s9-seriens oljesänkta transformator har minskat tomgångsförluster, lastförluster och tomgångsströmmar med 10 %, 24 % respektive 46 % jämfört med S7-serien, vilket resulterat i en 19 % minskning av driftskostnaderna. På basis av s9-serien har produkterna i S11-serien minskat den genomsnittliga tomgången med 30 %; Tomgångsströmmen minskar med 70-85 % jämfört med S9; Den genomsnittliga temperaturökningen minskas med 10K, och produktens livslängd mer än fördubblas. Även under överbelastningsförhållanden på 20% kan den fortfarande fungera under lång tid; Den genomsnittliga brusreduceringen under produktdrift är 2-4 decibel.

◆ Helt förseglad

"M" i S11 (M) R representerar att oljetanken har en helt förseglad struktur. Jämfört med vanliga oljedoppade transformatorer eliminerar helt förseglade distributionstransformatorer oljelagringstankar och ersätter oljerör med korrugerade flänsar som kyl- och värmeavledningskomponenter. Den korrugerade oljetanken är gjord av högkvalitativa kallvalsade tunnplåtar på en dedikerad produktionslinje och de korrugerade flänsarna kan expandera och dra ihop sig med volymen av transformatorolja, och därigenom isolera transformatorn från atmosfären, förhindra och bromsa ned oljenedbrytning och isoleringsfukt, förbättra driftsäkerheten och underhållsfri normal drift.

Ytan på den korrugerade oljetanken behandlas med avfettning, rostborttagning och fosfatering innan den beläggs med en trefast färg, som är lämplig för användning i metallurgiska, petrokemiska, gruv- och andra miljöer.

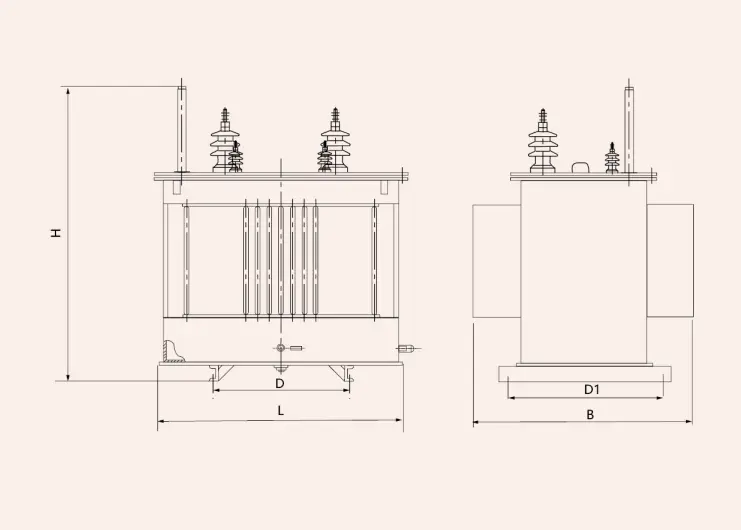

◆ Utseende och installationsmått för oljesänkt transformator

◆Tekniska parametrar för 10kV D11-serien oljenedsänkt distributionstransformator
