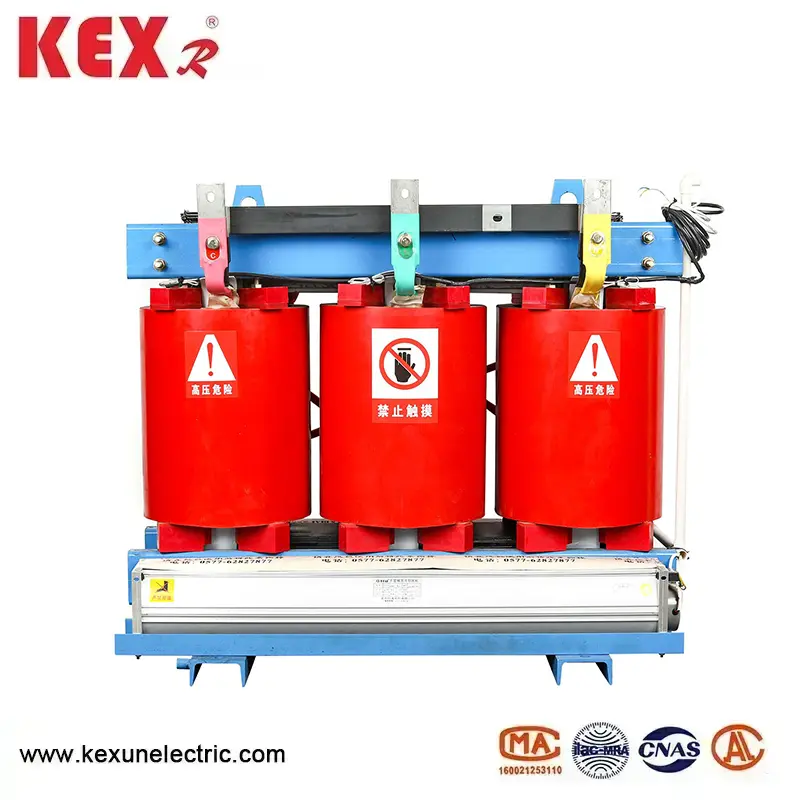

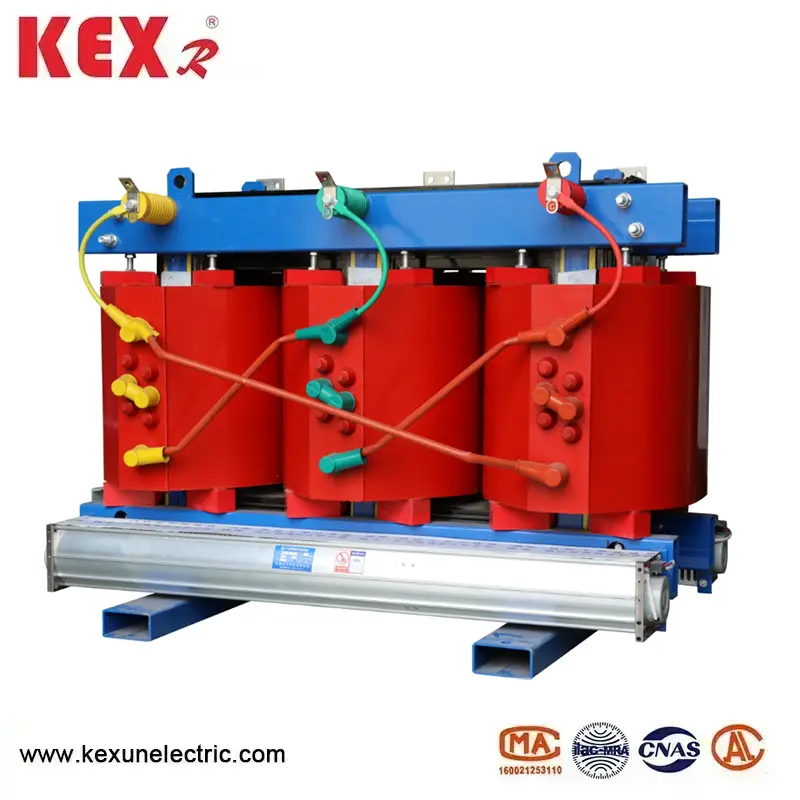

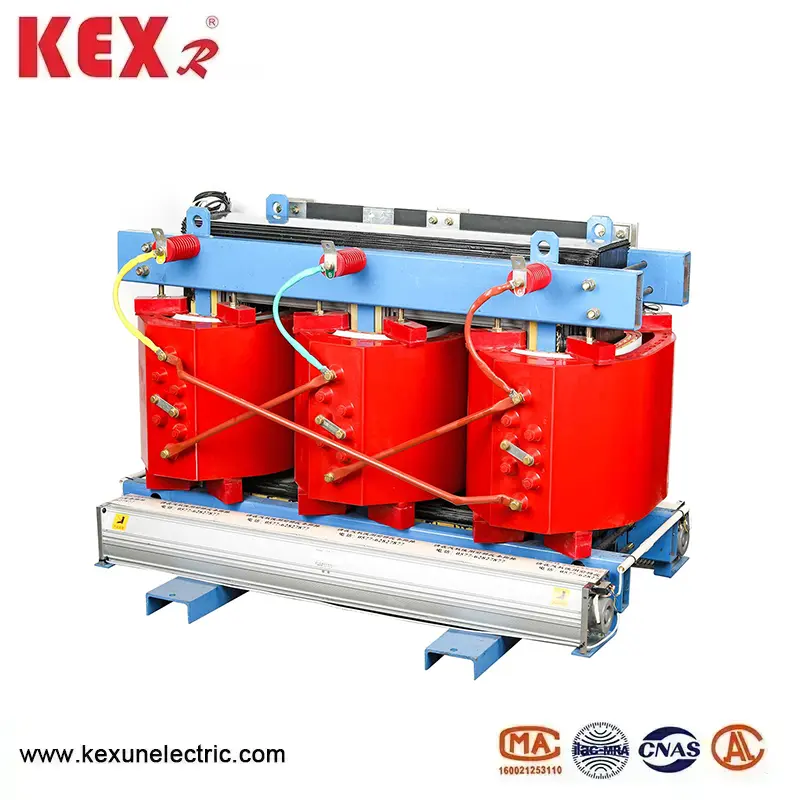

Miljövänlig torrtyptransformator

◆ Kärnan i SGB10-typmiljövänlig torrtyptransformator

Järnkärnan är tillverkad av importerad spannmålsorienterad högkvalitativ kiselkonduktivitet med hög kvalitet kiselstål staplade tillsammans. The45 ° fully inclined joint structure adopts an elastic fixing device between the winding and the iron core, which enables the transformer to have low no-load loss and noise.The surface of the iron core is treated with special technology, which not only reduces the noise of the transformer but also prevents the iron core from rusting during operation.The iron core is moderately clamped by a pull screw, and the upper and lower clamping parts are connected by a pull plate och fixeras vid basen som helhet. Lindningen fixeras av elastiska dynor, och buffertstrukturen kan minska vibrationsnivån och bruset hos lindningen.

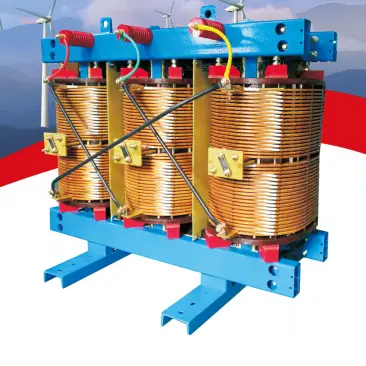

◆ Höga och lågspänningsspolar

De höga och lågspänningsspolarna är gjorda av Nomex-isoleringsmaterial och impregneras upprepade gånger med lösningsmedelsfri impregnering av färg med VPL-vakuumtrycksutrustning och bakas sedan och botas vid höga temperaturer flera gånger. Högspänningspolen antar en kontinuerlig struktur med hög mekanisk styrka och goda värmeavledningsförhållanden, och undviker nackdelarna med höga mellanlagringsspänning, dålig värmeförstörelse, enkel termisk nedbrytning och låg mekanisk styrka för multi.layer-cylindriska momer och därmed förbättrar produktinsatsen; Lågspänningsspolen antar en folie- eller longitudinell luftväg med hög ström spiralstruktur. Den impregnerade spolen har utmärkt fuktmotstånd och tål påverkan mer effektivt, den har inga sprickor eller partiell urladdning och är lätt att torka, sönderdelas och återvinna efter dess livslängd och skydda miljön.

◆ Skal

Vid behov kan Kexun Electric ge skal med skyddsnivåer av IP20 eller IP23. Betydelsen av kapslingsskyddsnivån LP20 är att fasta främmande föremål med en diameter på 12 mm inte får komma in. För att säkerställa cirkulationen av kylluft, botten och toppen av skalet är gjorda av mesh -plattor

◆ Överhettningsskydd

För att vidta skyddsåtgärder mot överhettning av spolar, är SGB10-typmiljövänlig torrtyptransformator på 315 kVA och högre utrustade med en temperaturdisplayskyddsanordning. Den här enheten använder temperaturavkänningselement inbäddade i lågspänningslindningen som signalkälla för det digitala displayinstrumentet. När temperaturen inuti lågspänningslindningen förändras, visar det digitala displayinstrumentet temperaturavkänning ett nytt temperaturvärde och utför kontroll- och larmfunktioner baserat på detta temperaturvärde för att skydda transformatorn.

◆ Överbelastningskapacitet

SGB10-miljövänlig torrtyptransformator antar en ny struktur, nya material och nya processer, med goda värmeavdelningsförhållanden, lång termisk livslängd och extremt stark överbelastningskapacitet, det kan fungera säkert och pålitligt under lång tid under 120%överbelastning. I den gamla 23 miljön finns det inget behov av fläktkylning och den kan fortfarande fungera med full belastning under lång tid.

◆ Säkerhet

SGB10-miljövänlig torrtyptransformator är den högsta säkerhetsprestanda som är torrtyptransformator som finns tillgänglig idag, alla isoleringsmaterial är icke-brännbara, självsläckande, icke-toxiska och innehåller mindre än 10% av brandfarliga ämnen jämfört med epoxi-gjutna produkter. Epoxy gjutna transformatorer. SG (B) 10 nya produkt visar överlägsen prestanda i applikationer med höga säkerhetskrav, fuktiga och heta förhållanden och dålig ventilation, såsom kraft, tunnelbana, fartyg, kemisk.och metallurgisk industri.

◆ Utmärkt fuktmotstånd

NOMEX "isoleringssystemet för miljövänlig torrtyptransformator i SGB10-typen kan motstå invasionen av fukt. Att bevisa avancerad VPL-utrustning och vakuumimpregneringsteknik. Den högkvalitativa impregnering av färg som är erkänd av U kan fungera kontinuerligt för en lång tid vid temperaturer av 180 'C och ovan nomexpackning med imponerad av imponerande varv.

◆ Mindre volym och lättare vikt

SGB10-typmiljövänlig torrtyptransformator använder Dupont Nomex@ papper som huvudisoleringsmaterial och använder det som ett hybridisoleringssystem vid transformatorns hetaste punkt, vilket minskar dess storlek och vikt jämfört med epoxihartsgjutning i transformatorer med samma kapacitet.

◆ Miljöskydd

Den miljövänliga torrtypstransformatorn av SGB10 kan sönderdelas och återvinnas efter dess livslängd, vilket övervinner defekten av epoxihartsgjuten torrtyptransformatorer som inte kan sönderdelas och förorena miljöfärgningen till stelningen och sammansmältningen av harts och glasfiber till en helhet efter dess livslängd.

◆ Leadtråd

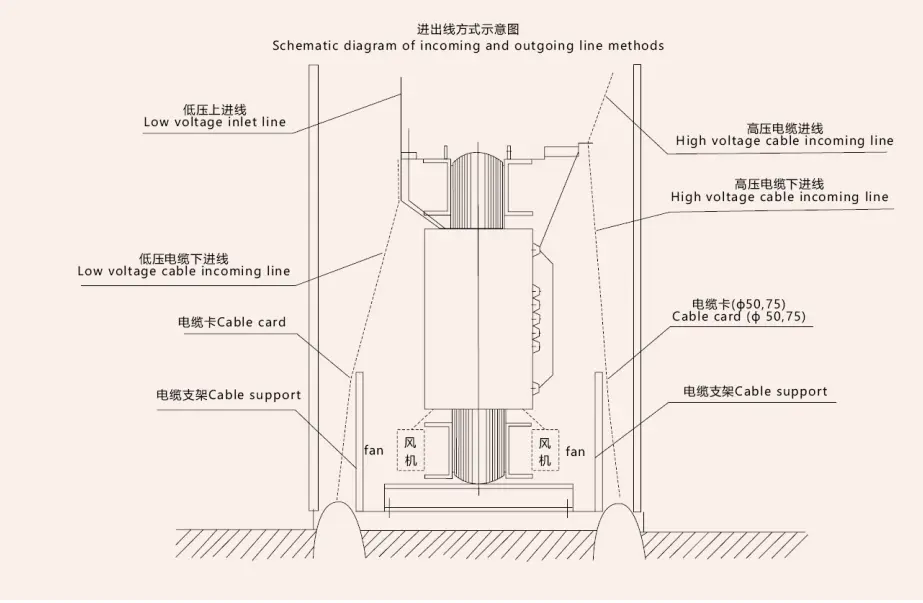

Högspänningens utgångsterminal är fixerad på den övre delen av lindningen, och kranen är belägen mitt i lindningen. I händelse av strömavbrott byts kranen genom en anslutande bit för att justera utgångsspänningen. Lågspänningsutgången är en plattform av plattstyp, som är pålitligt ansluten till den utgående remsan genom bultar.

◆ Relevanta standarder

GB1094.11-2007 "Dry Type Transformers"

GB/T10228-1997 "Tekniska parametrar och

Krav för torrtyp krafttransformatorer "

GB/T17211-1998 "Load Guide for Dry Type Power Transformers"

JB/T10088-2004 "Ljudnivå på 6-220kv Power Transformers"

GB4208-1993 "Skyddsgrader som tillhandahålls av kapslingar (LP-kod)"

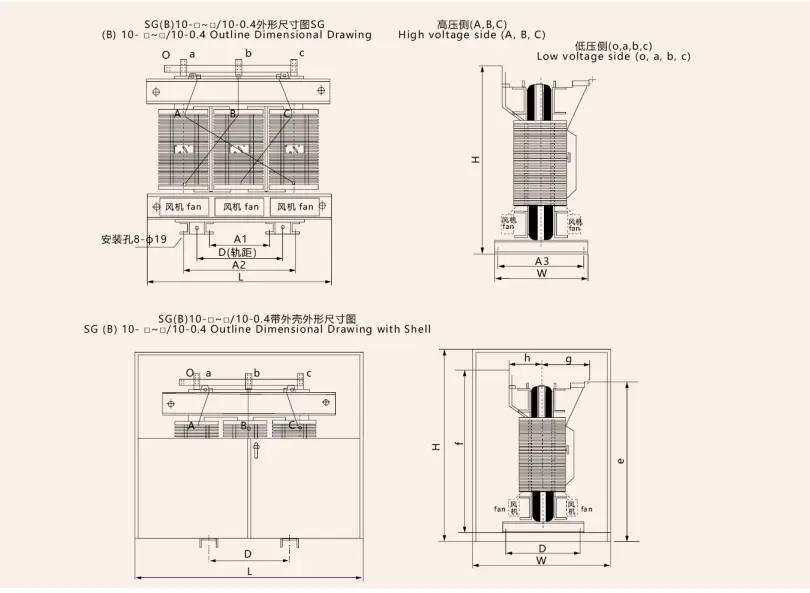

◆ Utseende och installationsdimensioner av miljövänlig torrtyptransformator för SGB10-typ
