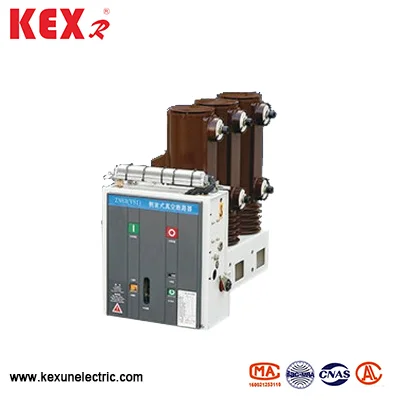

Sidmonterad inomhus högspänningsvakuumbrytare
Den sidmonterade inomhus högspänningsvakuumbrytare som produceras av kinesiska fabrikskexun används huvudsakligen för skydds- och kontrollkretsar. Det är lämpligt för platser med nominell spänning på 12 kV och frekvens på 50Hz där ofta drift eller kretsströmavbrott krävs. Det kan installeras i fast switchgear eller användas ensam.
Modell: VS1
Märke ： Kexr
Modell: VS1
Märke ： Kexr
● Strukturella egenskaper hos den sidmonterade inomhushögspänningsvakuumkretsbrytaren
▶ Lateral operationsmekanism
▶ Epoxihartsisolerad pol
▶ Tripfri våroperativsystem
▶ Front/bakre kabelavslutningar
● Sidmonterad inomhus högspänningsvakuumbrytare med hjälp av förhållanden
▶ Omgivningstemperaturområde: Temperaturen Surround sidmonterad inomhus högspänningsvakuumbrytare bör vara -15 ~ 40 ℃
▶ Höjd: Den sidmonterade inomhus högspänningsvakuumbrytaren bör installeras mindre än 1000 meter.
▶ Relativ luftfuktighet: Det dagliga genomsnittet är inte mer än 95%, det månatliga genomsnittet är inte mer än 90%, det dagliga genomsnittet av mättat ångtryck är inte mer än 2,2 × 10-3MPa och det månatliga genomsnittet är inte mer än 1,8 × 10-3MPa.
▶ Jordbävningsintensitet: Mindre än 8 grader
▶ Platser utan eld, explosion, allvarlig förorening, kemisk korrosion och allvarlig vibration.
● Tekniska parametrar för den sidmonterade inomhushögspänningsvakuumkretsbrytaren
|
Punkt |
Enhet |
Data |
||||
|
Betygsspänning |
Kv |
12 |
||||
|
Nominell ström |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Klassad kortslutningsström |
De |
20 |
25 |
31.5 |
||
|
Klassad kortslutningsström |
De |
50 |
63 |
80 |
||
|
Klassad topp tål ström |
De |
50 |
63 |
80 |
||
|
4S kortslutning Tål ström （topp） |
De |
20 |
25 |
31.5 |
||
|
Klassad isoleringsnivå |
Arbetar motståndspänning |
Kv |
42 （48） |
|||
|
Påverkan tål spänning |
75 （85） |
|||||
|
Driftssekvens |
|
Break-0.3s-Close-180S-Close |
||||
|
Mekaniskt liv |
Tid |
10000 |
||||
|
Nominell kortslutning av strömavbrott |
Tid |
50 |
||||
|
Klassad öppningsspänning för driftsmekanismen （DC） |
V |
110,220 |
||||
|
Kontakta terminalavstånd |
mm |
11 ± 1 |
||||
|
Overtravel (kontakta vårkomprimeringslängd) |
mm |
35 ± 0,5 |
||||
|
Tre-fas separering och stängning av avvisningstid |
MS |
≤2 |
||||
|
Kontakta stängningstiden |
MS |
≤2 |
||||
|
Genomsnittlig öppningshastighet |
m/s |
1,1 ± 0,2 |
||||
|
Genomsnittlig stängningshastighet |
m/s |
0,6 ± 0,2 |
||||
|
Öppettid |
Max driftsspänning |
s |
≤0,05 |
|||
|
Min driftspänning |
≤0,08 |
|||||
|
Stängningstid |
s |
0.1 |
||||
|
Tillåtet slitansamlingstjocklek på dynamiska och statiska kontakter |
mm |
3 |
||||
