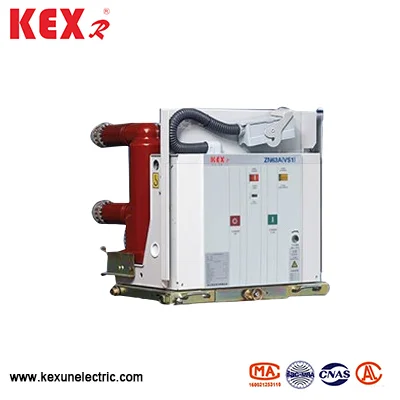

Solid Sealed inomhus högspänningsvakuumbrytare
VS1 -typen fast förseglad inomhus högspänningsvakuumbrytare antar en solid isoleringsstruktur och använder avancerad epoxi -tätningsteknik för att organiskt kombinera vakuumavbrott, huvudkrets och isoleringsstöd i en integrerad fast tätningspol. Denna design löser grundläggande miljötoleransproblemet för vakuumbrytare och gör det mer allmänt använt.
Modell: VS1
Märke ： Kexr
Modell: VS1
Märke ： Kexr
● Tekniska egenskaper
VS1-typen fast förseglad inomhus högspänningsvakuumbrytare antar långlivsvakuumavbrott och epoxi gjutning av fast tätningsteknologi för att säkerställa den långsiktiga stabila driften av brytaren. Samtidigt antar den elektroniska kontrolldelen av VS1-typen förseglad inomhus högspänningsvakuumbrytare helt elektronisk design och intelligent kontrollenhet, som ger högre underhållsfri och tillförlitlighet
● Använda förhållanden av VS1 -typen fast förseglad inomhus högspänningsvakuumkretsbrytare
▶ Omgivningstemperaturområde: Temperaturen Surround VS1 Typ fast förseglad inomhus högspänningsvakuumbrytare bör vara -15 ~ 40 ℃ (lagring och transport vid -30 ℃ är tillåtet)
▶ Höjd: VS1 -typen fast förseglad inomhus högspänningsvakuumkretsbrytare
bör installeras mindre än 1000 meter.
▶ Relativ luftfuktighet: Det dagliga genomsnittet är inte mer än 95%, det månatliga genomsnittet är inte mer än 90%, det dagliga genomsnittet av mättat ångtryck är inte mer än 2,2 × 10-3MPa och det månatliga genomsnittet är inte mer än 1,8 × 10-3MPa.
▶ Jordbävningsintensitet: ≤8
Obs ： VS1 -typ fast förseglad inomhus högspänningsvakuumbrytare ska installeras på en plats fri från eld, explosion, allvarlig förorening, kemisk korrosion och våldsam vibration.
◆ Möt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Tekniska parametrar för VS1 -typ fast förseglad inomhus högspänningsvakuumbrytare
|
Punkt |
Enhet |
Data |
|||
|
Betygsspänning |
Kv |
12 |
|||
|
Klassad isoleringsnivå |
Nominell blixtimpuls tål spänning （topp） |
Kv |
75 |
||
|
1 min arbetsarbetet tål spänning |
42 |
||||
|
Klassad kortslutningsström |
De |
20/25 |
31.5 |
40 |
|
|
Nominell ström |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 |
|||
|
Nominell termisk stabilitetsström (RMS) |
De
|
20/25 |
31.5 |
40 |
|
|
Klassad dynamisk stabil ström (Peak) |
63 |
80 |
100 |
||
|
Klassad kortslutning Stängningsström (Peak) |
63 |
80 |
100 |
||
|
Klassad kortslutning Aktuell brytningstider |
Tid |
50 |
|||
|
Strömfrekvens tål spänning på sekundär krets (1 min) |
V |
2000 |
|||
|
Driftssekvens |
|
0-0.3S-CO-180S-CO |
|||
|
0-180S-CO-180S-CO |
|||||
|
Nominell termisk stabilitetstid |
S |
4 |
|||
|
Betygsatt enstaka/klassad kondensatorströmbrytning |
A |
630/400 800/400 (40KA) |
|||
|
Mekaniskt liv |
Tid |
10000 |
|||
Hot Tags: Solid Sealed inomhus högspänningsvakuumbrytare
