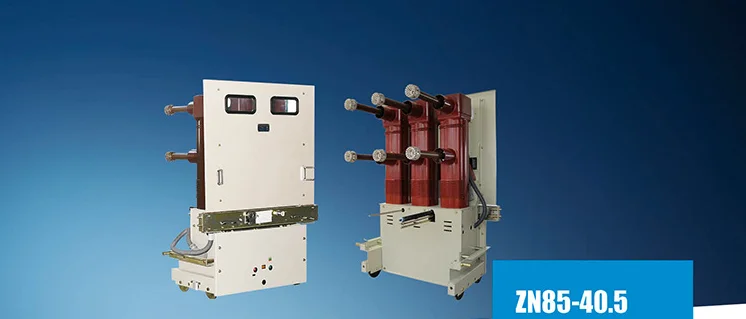

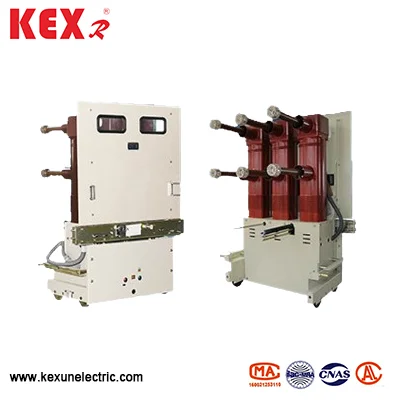

Zn85 inomhus högspänningsvcb

● Strukturella egenskaper

Zn85 inomhus högspänning VCB och driftsmekanism är arrangerade upp och ner, vilket effektivt minskar brytarens djup. Den trefasbågsläckningskammaren och den anslutningsladdade kroppen separeras av tre oberoende epoxihartsisolerande cylinder, för att bilda en sammansatt isoleringsstruktur, uppfyller Zn85 inomhushögspänning VCB kraven på luftavstånd och klättringsavstånd under normala driftsförhållanden. Och minskar effektivt sin egen volym. Vakuumavbrott och dynamiskt och statiskt av huvudelektriska kretsar Den ledande anslutningen är installerad i den isolerande cylindern, så att fasavståndet endast är 300 mm. Elektrisk anslutning av huvudkretsen använder alla fast anslutning, som har hög tillförlitlighet. Den isolerande cylindern är installerad i brytningsramen. Ovanför hyllan. Zn85 inomhus högspänning VCB -mekanism har enkel design, bättre utgångskurva och prestanda. Egenskaperna och kraven för 40,5 kV vakuumbrytare är tillämpliga. Den övergripande layouten är rimlig, vacker och kortfattad. Liten storlek, flexibel drift, lång livslängd, bekvämt underhåll och underhållsfri mekanism. Kretsbrytaren är lämplig för ofta drift, olika tillfällen och platser med hårda driftsförhållanden.

● Tekniska parametrar för Zn85 inomhushögspännings VCB
