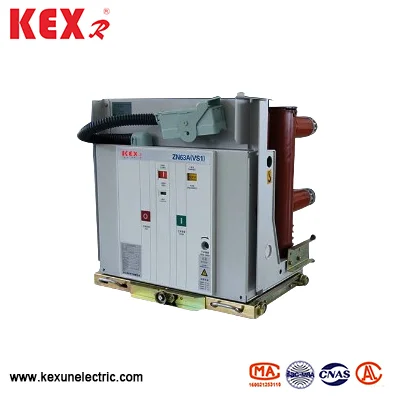

Zn63 VS1 inomhus högspännings VCB
Zn63 VS1 inomhushögspänning VCB producerad av Kexun, en välkänd tillverkare i Kina, är lämplig för elektrisk utrustning med nominell spänning på 12 kV och tre-fas AC av 50Hz, och används ofta för kontroll och skydd av industriella och gruvföretag, kraftverk, understrukturer och elektriska anläggningar.
Modell: Zn63 VS1
Märke ： Kexr
Modell: Zn63 VS1
Märke ： Kexr
● Designfunktion
Zn63 VS1 inomhus högspännings VCB antar integration av veterinärens driftsmekanism och brytare kropp, som kan utformas som en fast installationsenhet eller en handkartenhet med en speciell framdrivningsmekanism. Huvudkretsdelen kan anta en integrerad förseglad pol för att förverkliga miniatyrisering, hög tillförlitlighet och underhållsfri hos brytaren. Det kan användas med Kyn28A-12 (GZS) och andra centrala handkartsbrytare och kan också användas med XGN-fast switchgear.
● Använda förhållanden
▶. GAMBIENT TEMPERATUR: Zn63 VS1 inomhus högspännings VCB bör drivas vid -10 ~ 40 ℃ (lagring och transport vid -30 ℃ är tillåtet).
▶ Höjd: Zn63 VS1 inomhus högspännings VCB bör installeras på en höjd av mindre än 1000 m.
▶ Relativ luftfuktighet: Det dagliga medelvärdet är inte mer än 95%, det dagliga medelvärdet för mättat ångtryck är inte mer än 2,2x10-MPA, och det månatliga medelvärdet är inte mer än 1,8x10-MPA
Obs ： Zn63 VS1 inomhus högspännings VCB ska arbeta på en plats utan eld, explosion, allvarlig förorening, kemisk korrosion och våldsam vibration.
◆ Möt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Tekniska parametrar för Zn63 VS1 inomhus högspännings VCB
|
Punkt |
Enhet |
Data |
|||
|
Betygsspänning |
Kv |
12 |
|||
|
Klassad isoleringsnivå |
Nominell blixtimpuls tål spänning （topp） |
Kv |
75 |
||
|
Nominell frekvens |
1 min arbetsfrekvens tål spänning |
42 |
|||
|
Klassad kortslutningsström |
De |
20/25 |
31.5 |
40 |
|
|
Nominell ström |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Nominell termisk stabilitetsström （Virtuellt värde） |
De |
20/25 |
31.5 |
40 |
|
|
Klassad dynamisk stabil ström （topp） |
50/63 |
80 |
100 |
||
|
Klassad kortslutning Stängande ström （topp） |
50/63 |
80 |
100 |
||
|
Betygsatt kortslutning Breaking Aktuella tider |
Tid |
50 |
|||
|
Strömfrekvens tål spänning på sekundär krets (1 min) |
V |
2000 |
|||
|
Driftssekvens |
|
O-0,3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Nominell termisk stabilitetstid |
S |
|
|||
|
Betygsatt brytningsström för enstaka/back-to-back kondensatorbank |
A |
630/400 800/400 (40KA) |
|||
|
Mekaniskt liv |
Tid |
10000 |
|||
Hot Tags: Zn63 VS1 inomhus högspännings VCB
