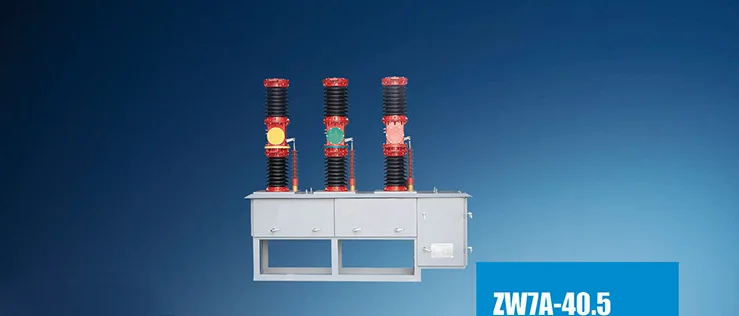

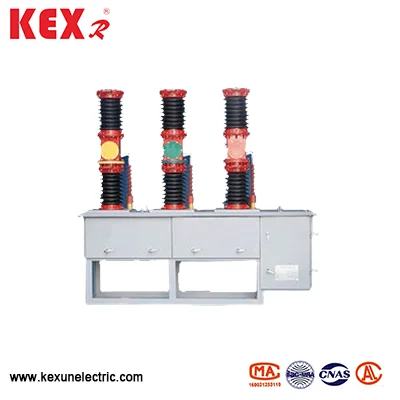

ZW7A utomhushögspänning AC VCB
ZW7A utomhushögspänning AC VCB är en nominell spänning på 40,5 kV, som speciellt produceras av Kexun i China Factory. 50Hz trefas AC-strömtransformator extern utomhusdistributionsutrustning, som är lämplig för skydd och kontroll i transformator- och distributionssystem för industri- och gruvföretag.
Modell: ZW7A
Märke ： Kexr
Modell: ZW7A
Märke ： Kexr
● Modell betydelse
ZW7A-40.5
W = utomhustyp
Z = vakuumbrytare
7A = Serienummer för design (Kina 7: e generationens förbättring)
40,5 = klassad spänning (40,5 kV, överensstämmer med IEC -standarden)
● Ansökningsområdet
ZW7A utomhushögspänning AC VCB är inte bara lämplig för skydd och kontroll i transformatorstationer och distributionssystem för industri- och gruvföretag, utan också lämpliga för landsbygdsnät och platser med ofta drift, särskilt för behoven hos stads- och landsbygdens nätridrekonstruktion.
◆ Möt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Tekniska parametrar för ZW7A utomhushögspänning AC VCB
|
Antal |
Punkt |
Enhet |
Data |
|
|
1 |
Betygsspänning |
Kv |
40.5 |
|
|
2 |
Nominell frekvens |
HZ |
1250 axed1600,2000 |
|
|
3 |
Nominell ström |
A |
20 specifikt 25,31,5 |
|
|
4 |
Klassad kortslutningsström |
De |
50,63,80 |
|
|
5 |
Klassad tål ström (Peak) |
20 specifikt 25,31,5 |
||
|
6 |
Klassad kortsiktig tålström |
31.5 |
||
|
7 |
Klassad kortslutningsström |
80 |
||
|
8 |
Driftssekvens |
|
O-0,3S-CO-180S-CO |
|
|
9 |
Mekaniskt liv |
Tid |
10000 |
|
|
10 |
Klassad kortslutning brytningstider |
Tid |
20 |
|
|
11 |
1 min arbetsfrekvens tål spänning |
(våt) fas till fas/mark |
Kv |
80 |
|
(torr) fas till fas/mark |
Kv |
95 |
||
|
12 |
Belysningimpuls Tål spänningsfas till fas/mark |
Kv |
180 |
|
|
13 |
Tillåtet slittjocklek på dynamiska och statiska kontakter |
mm |
3 |
|
|
14 |
Nettovikt |
kg |
Cirka 600 |
|
|
15 |
Contact distance |
mm |
22 ± 2 |
|
|
16 |
Kontakta kontaktslag |
mm |
4 ± 1 |
|
|
17 |
Genomsnittlig öppningshastighet |
m/s |
1.3 ~ 1.8 |
|
|
18 |
Genomsnittlig stängningshastighet |
m/s |
1.0 ~ 1.7 |
|
|
19 |
Kontakta stängningstiden |
MS |
≤3 |
|
|
20 |
Synkronisering av trefasöppning och stängning |
MS |
≤3 |
|
|
21 |
Huvudkretsmotstånd |
baby |
≤100 |
|
|
22 |
Stängningstid |
MS |
≤150 |
|
|
23 |
Öppettid |
MS |
≤60 |
|
