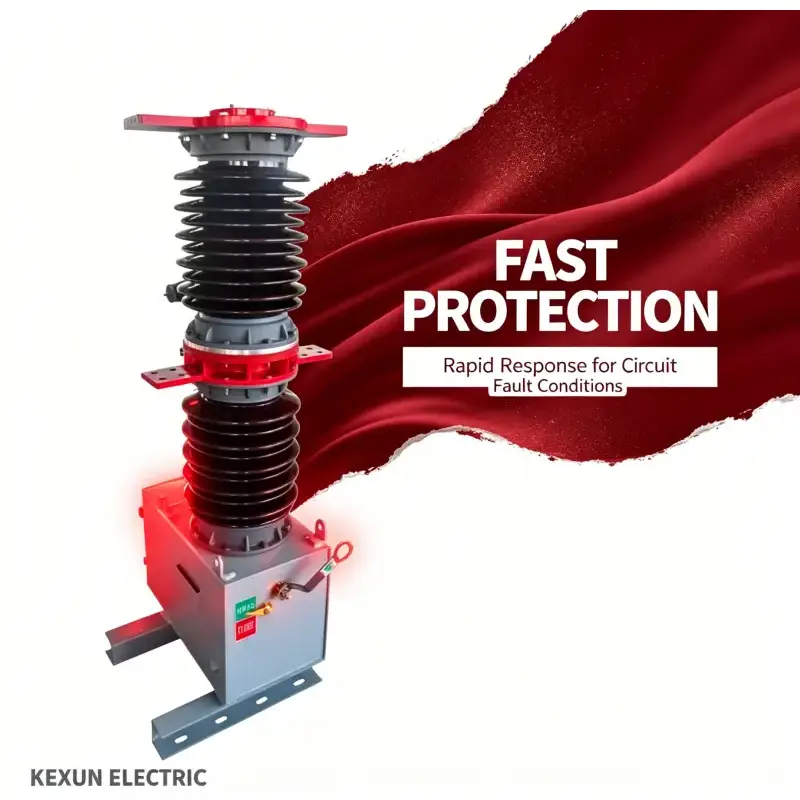

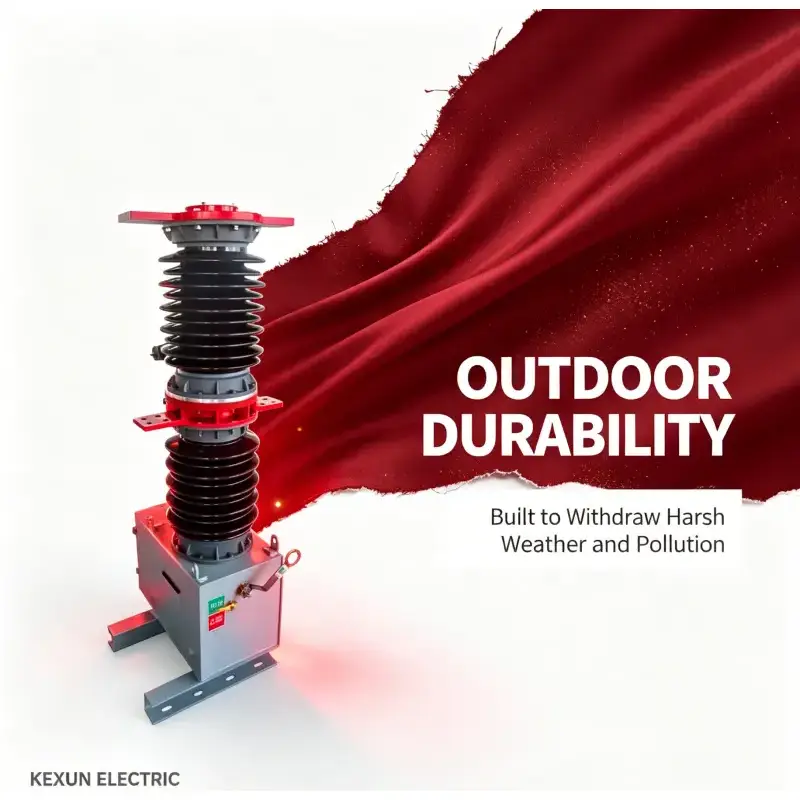

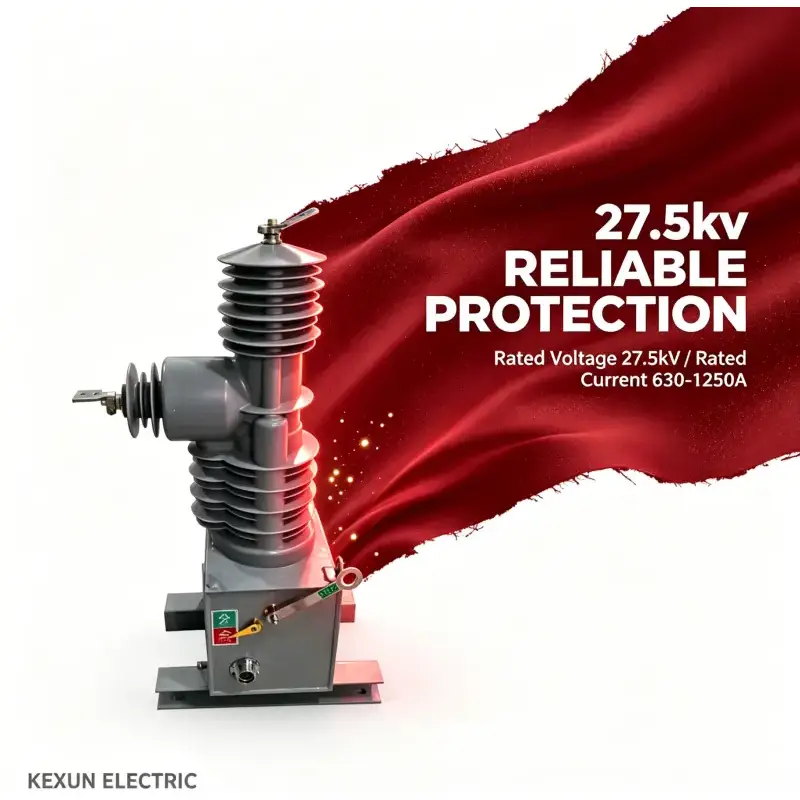

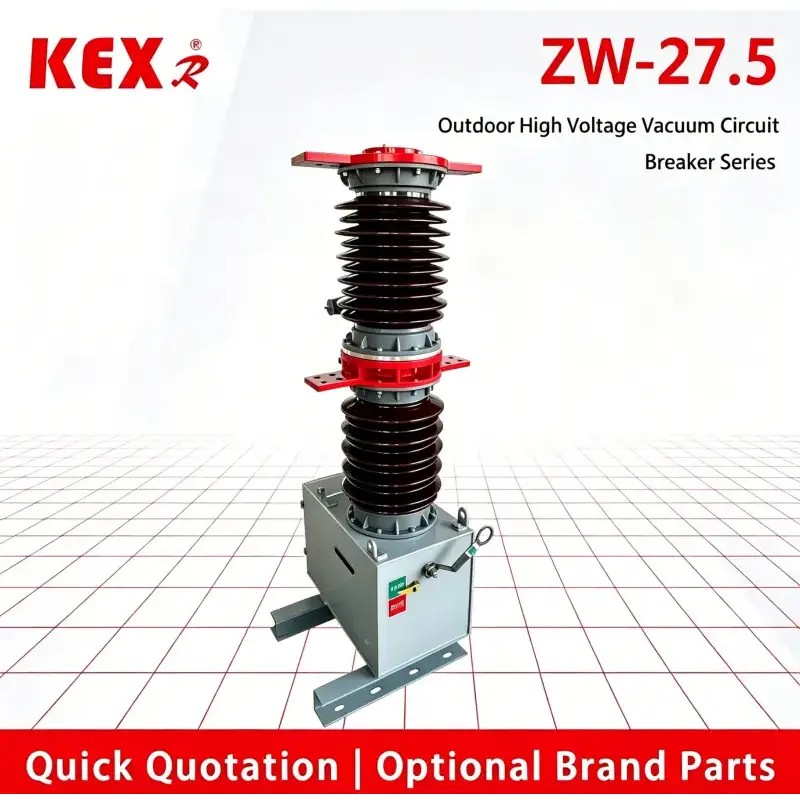

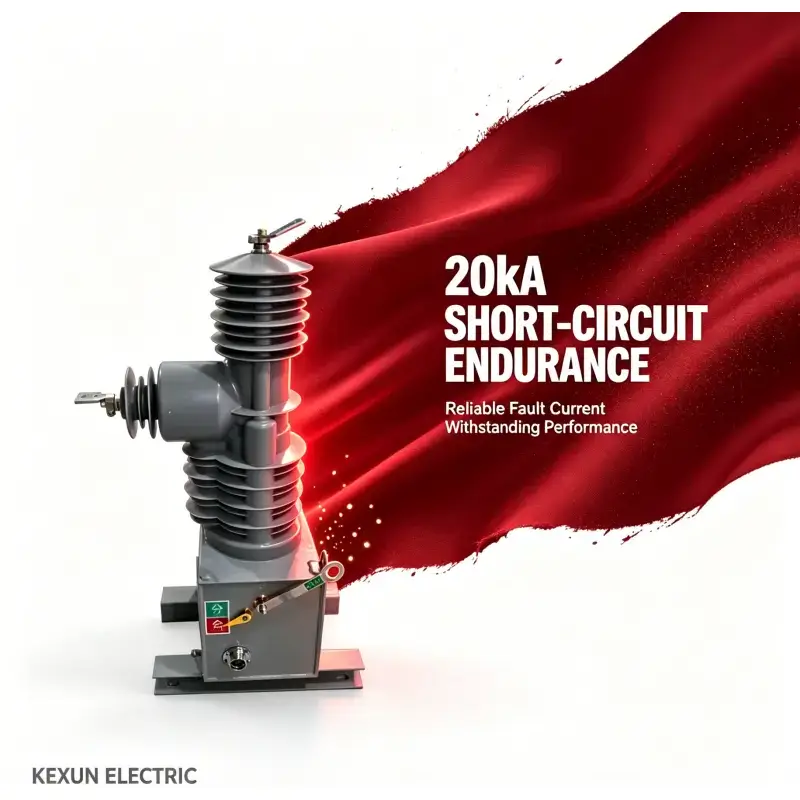

Högspänningsvakuumbrytare utomhus

Produktegenskaper

Extremt hög tillförlitlighet

Helt underhållsfritt under hela livet.

Hög mekanisk livslängd och elektrisk livslängd.

Liten storlek, lätt vikt och enkel installation

 Med standardreläskydd och snabb automatisk återstängningsfunktion.

Använder villkoren för  ZW7-27.5 typUtomhus högspänningsvakuumbrytare

¨ Temperature: -30℃～60℃；

¨ Höjd: mindre än 2000m

¨ Vindhastighet:≤34m/s；

¨ föroreningsgrad：Ⅳ级；

¨ Lagringstemperatur: -40℃～85℃.

Den viktigaste tekniska parametern för vcb

Huvudmekanisk parameter för brytaren

Strömbrytarens struktur och arbetsprincip

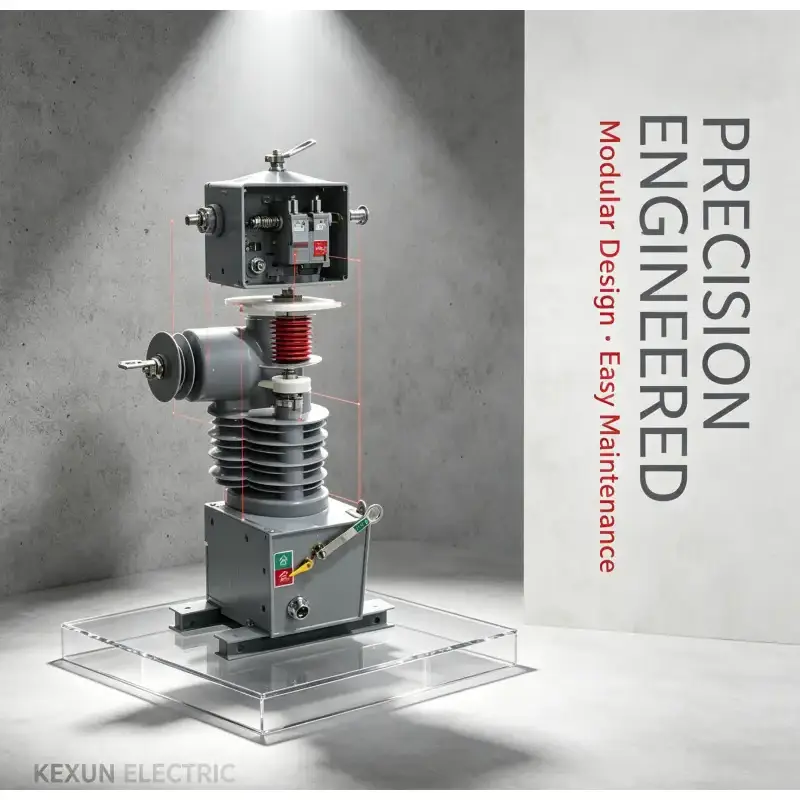

ZW7-27.5Högspänningsvakuumbrytare för utomhusbruk består huvudsakligen av integrerad förseglad stolpe, strömtransformator, fjädermanövermekanism och låda. Denna typ av strömbrytare är miniatyriserad. Samtidigt är den utrustad med en manuell nödbromsfrigöringsanordning. Strömtransformator kan väljas efter användarens behov.

Styrningen av ZW7-27.5Outdoor högspänningsvakuumbrytare slutförs av den intelligenta styrenheten. På-av-driften av switchen kan realiseras lokalt, och den kan även fjärrstyras via kommunikationsgränssnittet. Övrig information om strömbrytaren kan också överföras till kontrollcentralen, och kommunikationskanalen kan vara kabel, optisk fiber, GPRS/CDMA, GSM, etc. Styrningen av ZW7-27.5Outdoor högspänningsvakuumbrytare slutförs av den intelligenta styrenheten. På-av-driften av switchen kan realiseras lokalt, och den kan även fjärrstyras via kommunikationsgränssnittet. Annan information om strömbrytaren kan också överföras till kontrollcentralen, och kommunikationskanalen kan vara kabel, optisk fiber, GPRS/CDMA, GSM, etc.

Den intelligenta styrenheten är installerad nära strömbrytaren och ansluten till strömbrytaren via en styrkabel. Strömförsörjningen till intelligent styrenhet är uppdelad i huvudströmförsörjning och standbyströmförsörjning. Huvudströmförsörjningen är AC eller DC 220V, som erhålls genom högspänningsledning genom PT. Reservströmförsörjningen tillhandahålls av batteriet (installerat i den intelligenta styrenhetens box). När den fungerar normalt laddar huvudströmförsörjningen reservströmförsörjningen; När huvudströmförsörjningen försvinner, kan reservströmförsörjningen fortfarande slutföra styrningen av strömbrytaren och andra operationer i styrenheten. Reservströmförsörjningen (när den är fulladdad) kan hålla hela maskinen igång i minst 48 timmar.

Strömbrytarens manövermekanism är utrustad med ett manuellt nödavstängningshandtag för nödavstängning när styrsystemet eller strömförsörjningen går sönder.

2.1 Arbetsprincip och process för strömbrytare

2.1.1 Bågsläckningsprincip:

ZW37-27.5 Högspänningsvakuumbrytare för utomhusbruk använder vakuumbrytare, med vakuum som ljusbågssläckare och isolerande medium, som har extremt hög vakuumgrad. När de rörliga och statiska kontakterna stängs av med elektricitet under inverkan av manövermekanismen, kommer en vakuumbåge att genereras mellan kontakterna. Samtidigt, på grund av kontakternas speciella struktur, kommer ett lämpligt längsgående magnetfält också att genereras i gapet mellan kontakterna, vilket kommer att främja att vakuumbågen förblir diffus och göra bågen jämnt fördelad på kontaktytan för att brinna, för att bibehålla en låg bågspänning. När strömmen naturligt passerar noll, kan de kvarvarande jonerna, elektronerna och metallångan kombineras eller kondenseras på kontaktytan och skölden inom mikrosekunders tidsordning. Eftersom det longitudinella magnetfältet används för att styra vakuumbågen, har vakuumbrytaren en stark och stabil förmåga att bryta strömmen.

2.1.2 Lagring:

Öppnings- och stängningsenergin för ZW7-27.5 Utomhus högspänningsvakuumbrytare lagras med hög prestanda och installeras i lådan med intelligent styrenhet. Vid öppning och stängning. Tillhandahålls av huvudströmförsörjningen eller reservströmförsörjningen för styrenheten, laddningstiden är inte mer än 10s, och kondensatorspänningsfelet är ≤1V.。

2.1.3 Stängning: Tryck på påslagningsknappen på den intelligenta styrenheten lokalt, eller aktivera påslagningsspolen för manövermekanismen genom fjärrstyrning, så att järnkärnan driver den rörliga kontakten på strömbrytaren för att slå på med angiven hastighet. När man bedömer att strömbrytaren är i stängt läge stänger styrslingan automatiskt av strömförsörjningen till stängspolen. Vid denna tidpunkt hålls järnkärnan vid stängningssidan på grund av permanentmagnetens verkan. Efter att stängningsspolen stängts av kan den inte bara övervinna reaktionskraften från strömbrytarens kontaktfjäder, utan också ha den stängande självhållande kraften, så att strömbrytaren kan hållas i stängningsläget på ett tillförlitligt sätt.

2.1.4 Öppning: Tryck lokalt på avstängningsknappen på den intelligenta styrenheten, eller aktivera avstängningsspolen för manövermekanismen med fjärrkontroll, för att övervinna permanentmagnetens självhållande kraft på stängningssidan och få avstängningsfjädern att dra i järnkärnan för att driva strömbrytarens rörliga kontakt med den specificerade hastigheten för att slå av. När det bedöms att strömbrytaren är i öppningsläge, stänger styrslingan automatiskt av strömförsörjningen till öppningsspolen, och vid denna tidpunkt hålls järnkärnan vid öppningssidan på grund av öppningsfjäderns dragkraft, så att strömbrytaren hålls tillförlitligt i öppningsläget.

2.1.5 Manuell nödbromsöppning:

När strömbrytaren är i stängt läge, håll strömbrytarens manuella avstängningsknapp nedtryckt med en isolerande manöverstång och dra ner den, så kan strömbrytaren stängas av med en viss hastighet, vilket kan säkerställa att strömbrytaren på ett tillförlitligt sätt kan stänga av märklastströmmen.
