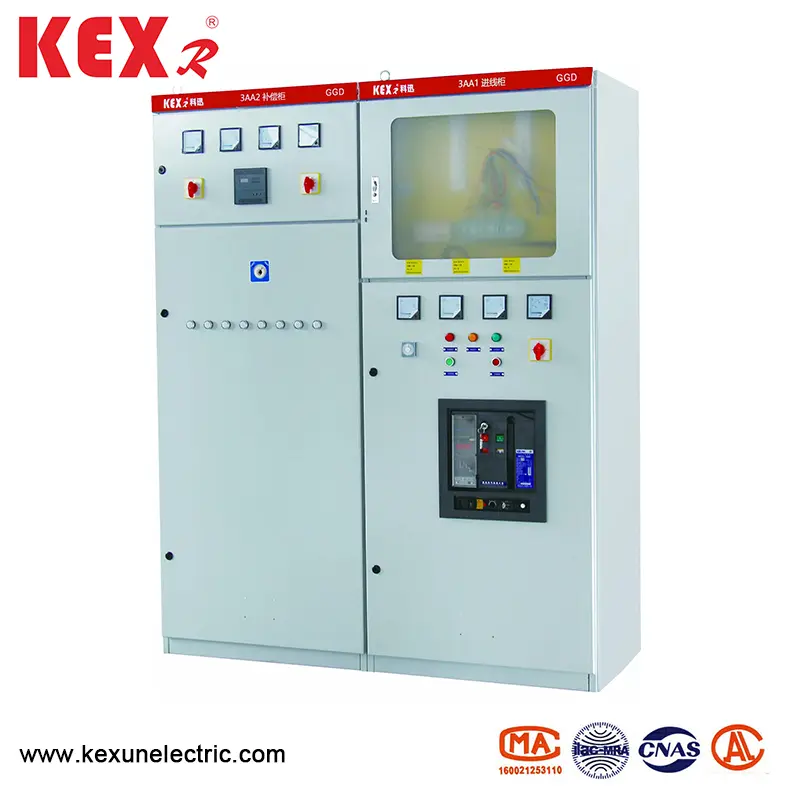

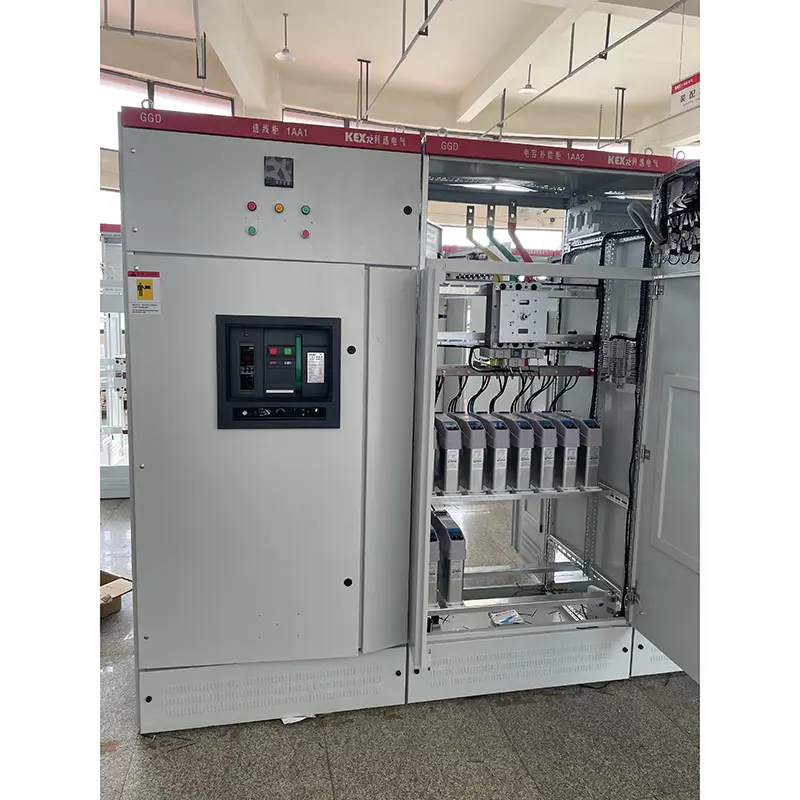

AC lågspänningsfördelningsskåp

● Ansökningsområdet

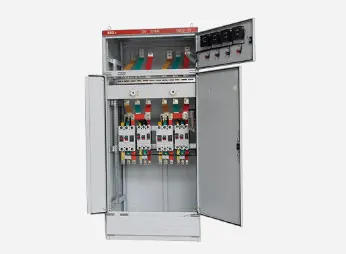

GGD AC Low-Spodage Distribution Cabinet är en ny typ av lågspänningsfördelningsskåp utformat på principen om säkerhet, ekonomi, rationalitet och tillförlitlighet enligt kraven i de kompetenta överordnade för energiministeriet och majoriteten av kraftanvändare och designavdelningar. Produkten har egenskaperna för hög brytningskapacitet, god dynamisk och termisk stabilitet, flexibelt elektriskt schema, bekväm kombination, serier, stark praktik, ny struktur och hög skyddsnivå, och kan användas som en uppdaterad produkt av lågspänningsomkopplare. GGD AC Low-Sfolage Distribution Cabinet överensstämmer med IEC439 Lågspänning Switchgear och ControlGear, GB7251 Lågspänningsomkopplare och andra standarder.

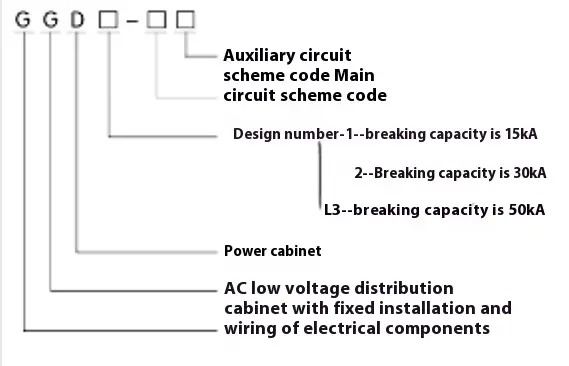

● Modell betydelse

● Elektrisk prestanda

◆ Grundläggande elektriska parametrar

◆ Main Circuit Scheme

Det finns 129 scheman och 298 specifikationer för huvudkretsen för GGD AC lågspänningsfördelningsskåp (exklusive scheman och specifikationer härrörande från de funktionella förändringarna av hjälpkretsar och förändringarnas förändringar). Bland dem har GGD1 49 scheman och 123 specifikationer. GGD2 har 53 scheman och 107 specifikationer. GGD3 -modellen har 27 scheman och 68 specifikationer Huvudkretsschemat valdes genom att uppmana åsikter från majoriteten av design- och användningsavdelningarna, vilket ökade det schema som krävdes av kraftverk. Nominell ström till 3150A, lämplig för distributionstransformatorer på 2000 kVA och nedan. För att tillgodose behoven hos reaktiv kraftkompensation är GGJ1 och GGJ2 överföringskompensationskåp utformade med 4 huvudkretsscheman och 12 specifikationer totalt.

◆ Auxiliary Circuit Scheme

Utformningen av hjälpkretsen är uppdelad i två delar: kraftförsörjningssystemet och kraftverkssystemet. Det finns tillräckligt med utrymme i BGD -skåpet för att installera sekundära komponenter. Samtidigt har NLS också utvecklat en speciell LM23D -strömtransformator för att tillgodose behoven hos kraftverk och specialanvändare när de fäster reläskydd.

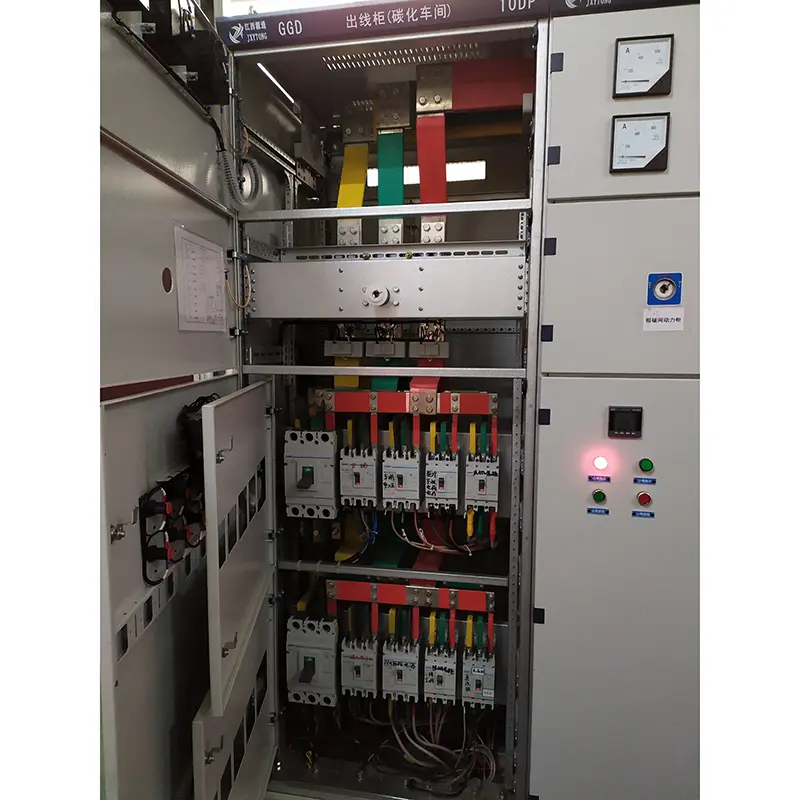

◆ Main Bus-Bar

Med tanke på prisförhållandet och genomförbarheten av att ersätta koppar med aluminium kan en enda aluminiumbuss användas när den nominella strömmen är under 1500A, och en dubbel kopparbuss kan användas när den nominella strömmen är över 1500 A. Tillverkaren tillverkar prototypen enligt denna reglering och klarar typtestet. Naturligtvis kan tillverkaren också ersätta aluminiumbussen med en kopparbuss med samma nuvarande kapacitet enligt användarnas krav. De överlappande ytorna på bussar behandlas alla genom damm tennprocess

◆ Val av elektriska komponenter

▶ GGD-typ AC-lågspänningsfördelningsskåp använder huvudsakligen avancerade elektriska komponenter som kan massproduceras i Kina. Samtidigt, enligt principen om ekonomi och rationalitet, är vissa tillgängliga gamla produkter, såsom DZ10D och D220, reserverade på förutsättningen att helt överväga genomförbarheten och föråldrade produkter inte väljs.

▶ HD13BX och HS13BX Rotary -drivna knivomkopplare är speciella komponenter designade av NLS för att tillgodose behoven i den unika strukturen i BGGD -skåpet. De ändrar driftsläget för mekanismen och behåller fördelarna med de gamla produkterna och är praktiska elektriska komponenter.

▶ Om designavdelningen väljer nya elektriska komponenter med bättre prestanda och mer avancerad teknik enligt användarnas behov, har GGD-AC-lågspänningsfördelningsskåpet god installationsflexibilitet, och i allmänhet kommer det inte att orsaka svårigheter i tillverkning och installation på grund av uppdatering av elektriska komponenter.

▶ För att ytterligare förbättra den dynamiska stabiliteten hos huvudkretsen designade NLS ZM kombinerad bussklämmor och isoleringsstöd för GGD -skåp. Busstångsklämman är tillverkad av höghållfast och hög-flammande PP0-legeringsmaterial, som har hög isoleringsstyrka, god självsläckande prestanda och unik struktur. Det kan enkelt kombineras till en enda busstångsklämma eller en dubbel busstångsklämma genom att justera byggstenen. Isoleringsstödet är hylstypformad fog med låg kostnad och hög styrka, vilket löser bristen på otillräckligt krypavstånd för gamla produkter.

● Installation och användning

När produkten kommer till den mottagande platsen bör den först kontrollera om förpackningen är intakt och meddela de relevanta avdelningarna att hitta orsakerna i tid då problem hittas. För produkter som inte är installerade omedelbart bör de placeras på lämpliga platser enligt bestämmelserna i normala användningsvillkor.

◆ Produktinstallation

 Installationen av produkter ska utföras enligt installationsschematiska diagrammet (se bifogad figur), och de grundläggande kanalstålen och bultarna ska tillhandahållas av användare. När huvudbussen är installerad i en hel rad med tennplätering ska den överlappande ytan repareras och jämnas, rengöras, beläggas med neutral vaselin eller vidtas andra åtgärder och sedan fästas med bultar.

◆ Produkterna ska inspekteras och testas för följande objekt efter installationen och innan de har tagits i drift.

▶ Kontrollera om skåpets övre färg har fallit av och om skåpet är torrt och rent.

▶ Huruvida driftsmekanismen för elektriska komponenter är flexibel och det bör inte finnas någon fast eller överdriven driftsstyrka.

▶ Huruvida avstängningen av de viktigaste och hjälpkontakterna hos de viktigaste elektriska apparaterna är tillförlitliga och korrekt.

▶ Huruvida förhållandet och polariteten för instrumentindikation och transformator är korrekta.

▶ Huruvida samlingen av samlingen är bra och om isoleringen stöder, monteringsdelar och tillbehör installeras ordentligt och pålitligt.

▶ Huruvida hjälpkontakten uppfyller kraven, om säkringens kärnspecifikation för säkringen är korrekt, om inställningsvärdet för reläet uppfyller designkraven och om åtgärden är tillförlitlig och korrekt.

▶ Huruvida kretsens kontakt uppfyller kraven i det elektriska schematiska diagrammet.

▶ Huruvida skyddskretssystemet uppfyller kraven.

▶ Använd en 500-volt megohmmeter för att mäta isoleringsresistensvärdet inte mindre än 1 megohmmeter.

◆ Försiktighetsåtgärder för användning

(1). Denna produkt är inte installerad mot väggen, drivs på ena sidan (framsidan) och underhålls med dubbla dörrar. Endast kvalificerade yrkesverksamma kan komma in eller öppna produktunderhållskanalen och skåpdörren för drift, inspektion och underhåll.

(2). Air Switch efter många gånger kommer att göra huvudkontakten Lokala brännskador och producera kolämnen, öka kontaktmotståndet, bör vara regelbundet underhåll och reparation av luftomkopplare enligt dess driftsinstruktioner.

◆ Tillverkaren ska tillhandahålla följande dokument och tillbehör när du levererar:

▶ Förpackningslista

▶ Produktcertifikat

▶ Instruktioner för användning

▶ Fabrikstestrapport

▶ Relevanta elektriska ritningar

▶ Skåpsdörrnycklar, driftshandtag och reservdelar som anges i kontraktet.

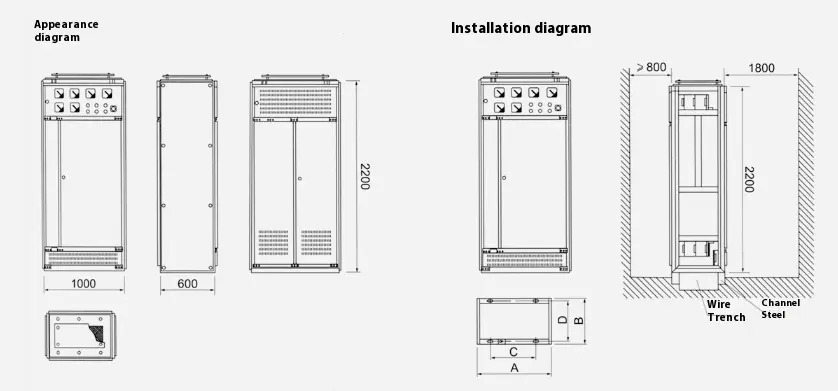

● Kontur och installationsschematiskt diagram av GGD-typ AC Low-spänning Distributionsskåp
