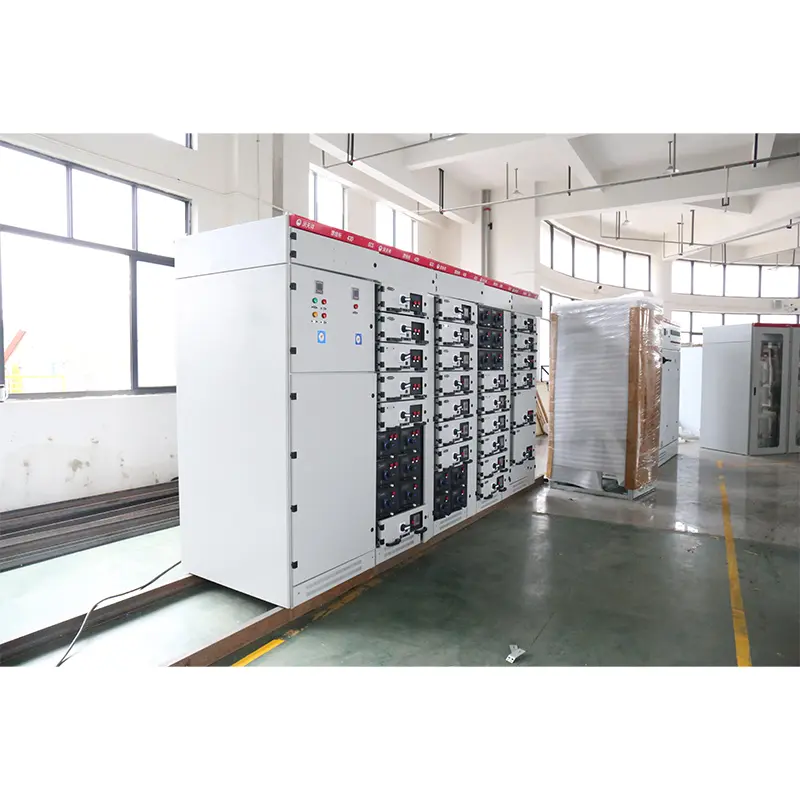

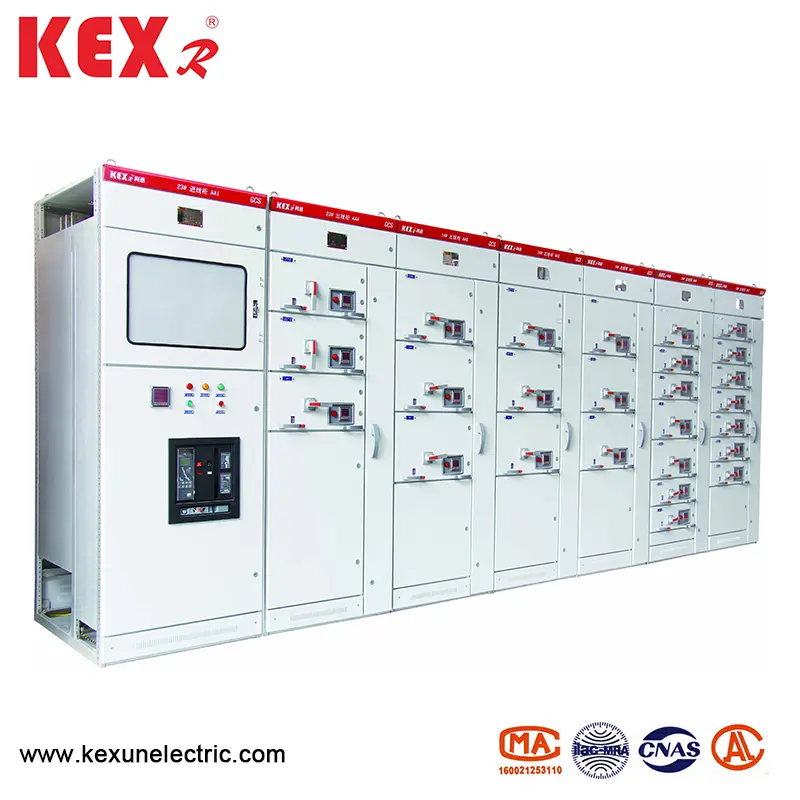

Lågspänningsuttagskåpskåp

● Prestationsindex

Utformningen av GCS -typen Lågspänning Extraktionsbrytare uppfyller följande standarder:

▶ IEC439-1 Lågspänningsomkopplare och kontrollgear

▶ GB7251 Lågspänningsomkopplare

▶ ZBK36001 Lågspänning Pull-Out Switchgear

● Grundläggande parametrar

● Huvudstruktur

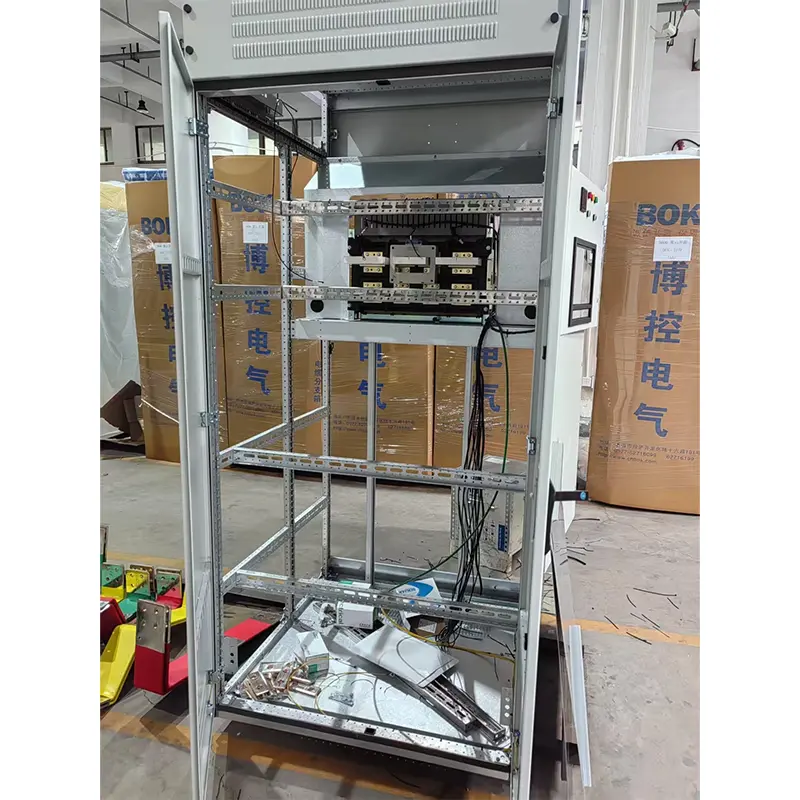

▶ Huvudramen för GCS -typ Lågspänning Extraktion Switch Cabinet Antar 8MF -typ Öppna sektionsstål, och de två sidorna på sektionsstålet har installationshål med modulen på 20 mm respektive 100mm respektive ①9,2 mm, så den interna installationen är flexibel och bekväm.

▶ Huvudramen är utformad i två monteringsformer, nämligen fullmonterad struktur och delvis svetsad struktur (sidoram och tvärbalk) för användare att välja.

▶ Varje funktionsrum för enheten isoleras från varandra, och dess fack är uppdelade i funktionella enhetsrum, bussrum och kabelrum. Funktionerna för varje kammare är relativt oberoende.

▶ Den horisontella huvudbussen är arrangerad horisontellt bakom skåpet, vilket är det grundläggande måttet för att göra att enhetens huvudkrets har hög kortslutningsstyrka.

▶ Utformningen av kabelfacket gör det mycket bekvämt för kablar att gå upp och ner.

▶ Storleksserien av enhetens allmänna skåp (se tabellen nedan):

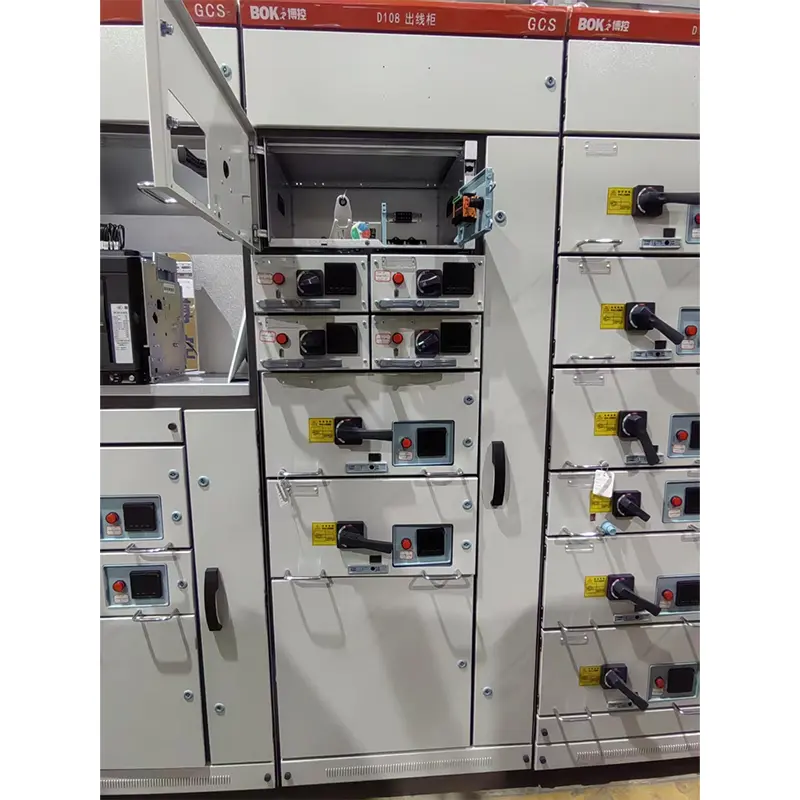

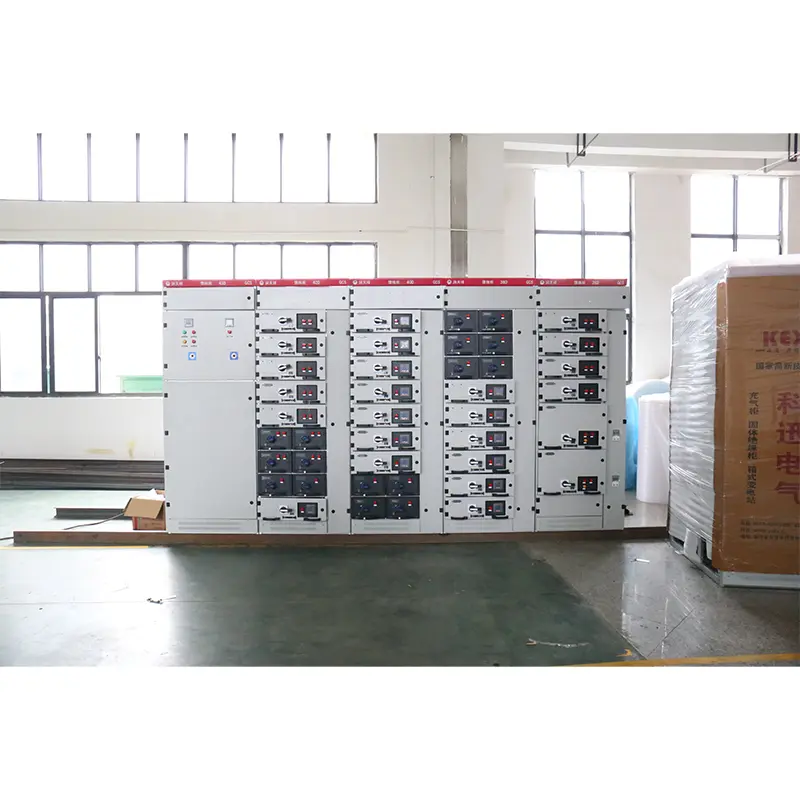

● Funktionsenhet

1. Lådans höjd är 160 mm. Det är uppdelat i 1/2 enhet, 1 enhet, 3/2 enhet, 2 enhet, 3 enheter och fem storleksserier. Den nominella strömmen i enhetskretsen är 400A eller mindre.

2. Lådan ändras endast i höjddimensionen och dess bredd och djupdimension förblir oförändrad. Lådor med samma funktionella enheter har god utbytbarhet.

3. Varje MCC-skåp kan utrustas med högst 11 en enhetslådor eller 22 1/2-enhetslådor. Där mer än en enhet av låda antar en multifunktionell bakplatta.

4. Enligt strömmen använder lådans inlopps- och utloppsledningar olika antal plug-ins med samma chipstruktur.

5. 1/2 enhetslådan och kabelrummet är anslutna med ZJ-2-adapter med bakplattans struktur.

6. Anslutningen mellan enhetslådan och kabelrummet antar ZJ-1-adapter med samma storlekstång eller rörstruktur enligt den aktuella graderingen.

7. Lådan är utrustad med mekanisk låsningsenhet.

● Huvudsakliga elektriska komponenter

Urvalsprincipen för de viktigaste elektriska komponenterna är baserad på importerad teknik, som kan produceras i serie i Kina och uppfylla kraven för enhetens höga prestanda

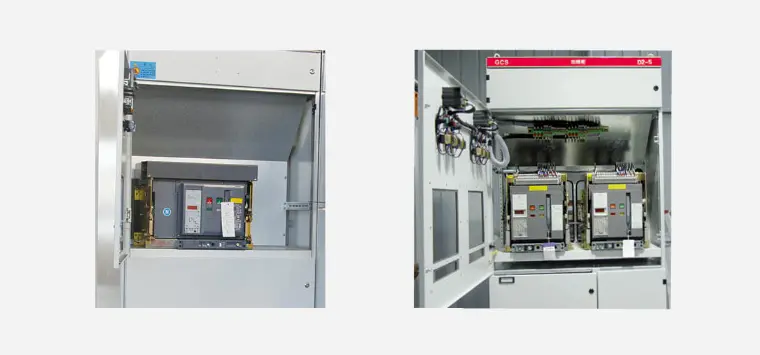

▶ Brytaren av strömförsörjning och matarenhet väljer huvudsakligen AH -serien. Andra M -serier producerade av Schneider Company och F -serier producerade av ABB Company med mer avancerad prestanda kan också väljas. AH Circuit Breaker har egenskaperna för god prestanda, kompakt struktur, lätt vikt och stark serie. Priset är relativt lågt, underhållet och användningen är praktiska och alla resultatindex kan uppfylla kraven i denna enhet.

▶ Lådenhet (motorstyrenhet, partiell foderenhet) brytare väljer huvudsakligen CM1 och TG.TM30-serie plastfallsbrytare, och vissa väljer NZM-producerade av Moeller Company. 100A -serien. Dessa switchar har egenskaperna för god prestanda, kompakt struktur, kort båge eller ingen båge och höga tekniska och ekonomiska indikatorer, som kan uppfylla kraven i denna enhet.

▶ Den isolerande switch och säkringsisolerande switch ska vara Q -serien. Denna serie har hög tillförlitlighet och stark brytningsförmåga och kan förverkliga mekanisk sammanlåsning.

▶ Huvudsäkringen är NT -serien. 5. AC-kontaktorer ska vara av serie B och LCI-D ..

● Egenskaper för GCS -typ med låg spänningsutvinningsomkopplare

1. Förbättra adapterns värmekapacitet och minska den ytterligare temperaturökningen som orsakas av adapterens temperaturökning till kontakten, kabelhuvudet och distansen.

2. Separationen mellan funktionella enheter och fack är tydlig och pålitlig, och misslyckandet med en enhet påverkar inte andra enheter, så att felet är begränsat till minsta intervall.

3. Det horisontella arrangemanget av bussar gör att enheten har god dynamisk och termisk stabilitet och tål effekterna av 80/176KA kortslutningsström.

4. Antalet kretsar i ett enda 4.MCC -skåp är så många som 22, helt med tanke på behoven hos automatiska elektriska dörrar (maskiner) i kraftproduktion, petrokemiska system och andra branscher med stor enstaka kapacitet.

5. Anslutningen mellan enheten och den yttre kabeln är klar i kabelfacket och kabeln kan gå upp och ner. Den nuvarande transformatorn är installerad i kabelrummet, vilket gör installationen och underhållet bekvämt.

6. I samma kraftfördelningssystem kan kortslutningsströmmen begränsas genom att matcha strömbegränsande reaktorer, busspänningen kan stabiliseras till ett visst värde, och kraven för kortslutningsstyrka för komponenter kan delvis reduceras.

7. Lådan har ett tillräckligt antal sekundära kontakter (32 par för enhet 1 och över och 20 par för enhet 1/2), som kan uppfylla kraven i datorgränssnitt och automatisk kontrollslinga för antalet kontakter

● Hjälpkrets

Utformningen av hjälpkretsdiagram överensstämmer med de tekniska bestämmelserna för hjälpkraftsdesign av termiska kraftverk och andra relevanta designtekniska regler. Det är lämpligt för lågspänningens kraftsystem för kraftverk och transformatorstationer och lågspänningskraftsfördelningen i fabriker, gruvor och höghus. Auxiliary Circuit Scheme of Factory and Mines är utformat enligt huvudkretsschemat, som är uppdelat i funktionella enheter med inkommande linje, matarlinje (PC) och motormatningslinje (MCC) ..

● Produktpaket

Tillverkaren ska tillhandahålla följande dokument och tillbehör när du levererar:

▶ Enhetslista

▶ Produktcertifikat

▶ Instruktioner för användning

▶ Fabrikstestrapport

▶ Relevanta elektriska ritningar

▶ Skåpsdörrnycklar, driftshandtag och reservdelar som anges i kontraktet.

▶ Installationsinstruktioner för huvudkomponenter

● Beställningsinstruktioner

Orderkontraktet för GCS -typ Lågspänning Extraktion Switch Cabinet innehåller följande innehåll:

▶ Den fullständiga modellen för produkten inkluderar huvudkretsschema -numret och Auxiliary Circuit Scheme -numret.

▶ Huvudkretssystemkombinationssekvensdiagram

▶ Elektriskt schematiskt diagram över hjälpkrets

▶ Lista över komponenter i skåpet

▶ Ställa in parametrar såsom spänning, ström och tid i kretsen.

▶ Andra specialtabeller som är inkonsekventa med normal användning av produkten.
