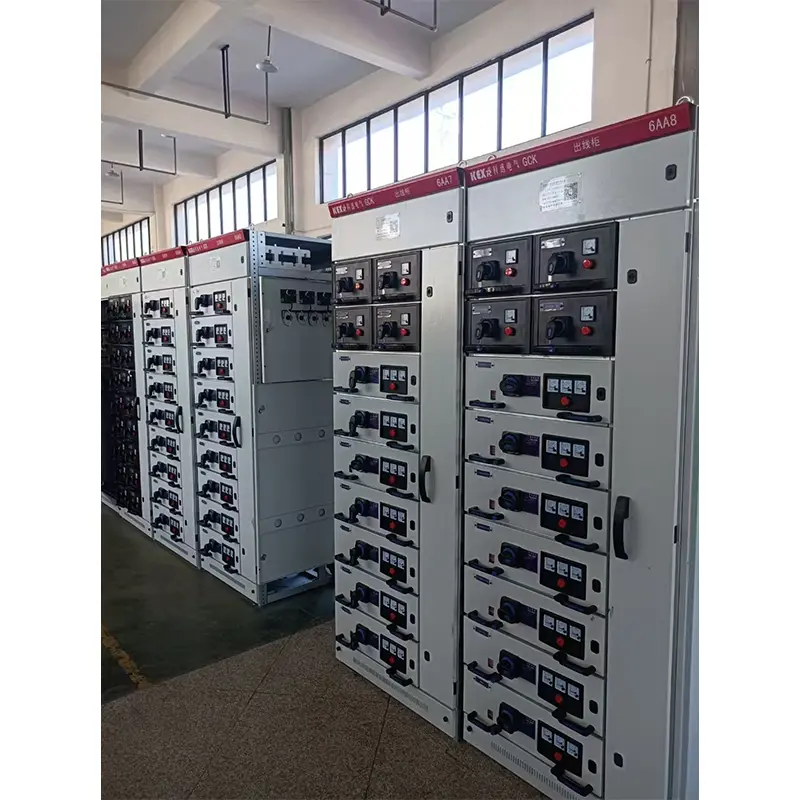

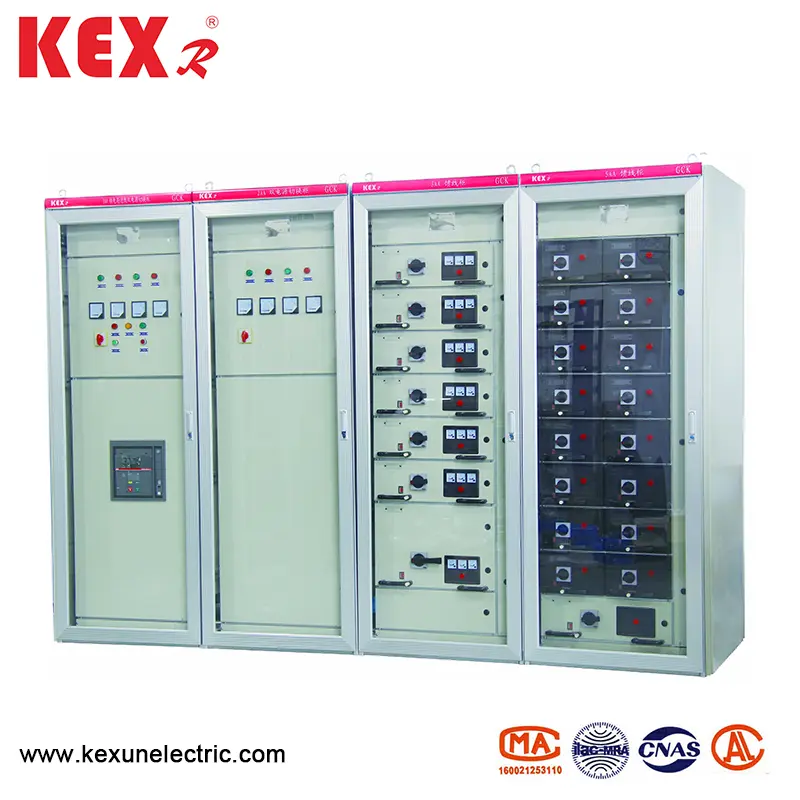

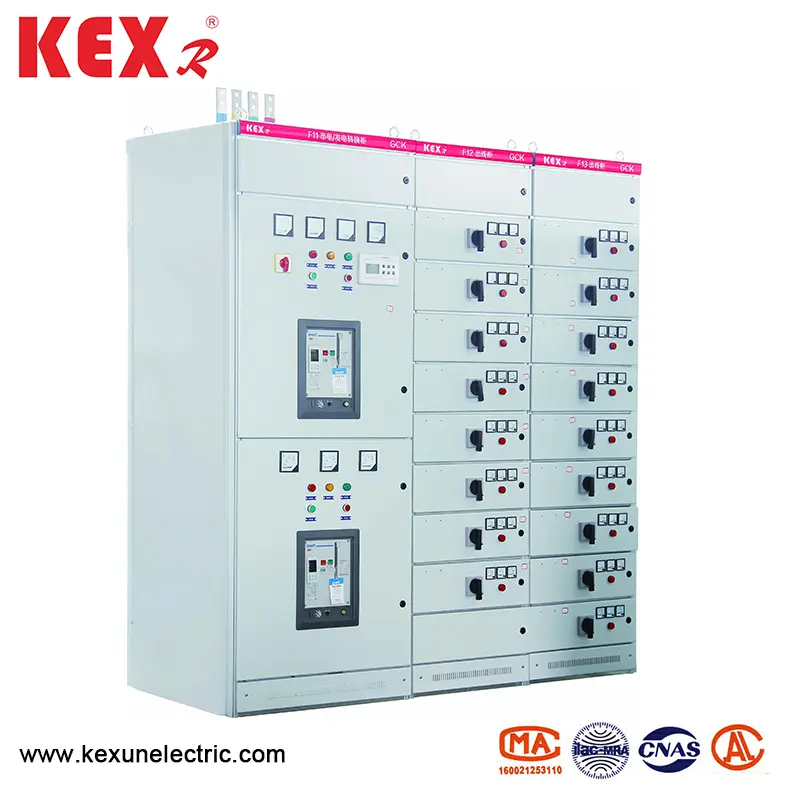

LV -switchgear

● Regelbundet med förhållanden

◆ GCK LV -switchgear mindre än 2000m

◆ Den omgivande lufttemperaturen är inte högre än +40 ℃, och medeltemperaturen inom 24 timmar är inte högre än +35 ℃, och den omgivande lufttemperaturen är inte lägre än 50 ℃

◆ Atmosfäriska förhållanden: Luften är ren, och den relativa fuktigheten är inte mer än 50% när temperaturen är +40 ℃, och högre relativ fuktighet är tillåten när temperaturen är låg, till exempel 90% när temperaturen är +20 ℃

◆ GCK LV -switchgear ska installeras på platser fria från eld, torr explosion, allvarlig förorening, kemisk korrosion och våldsam vibration

◆ Lutningen med det vertikala planet får inte överstiga 5; Denna produkt är lämplig för transport och lagring vid följande temperaturer: -25 ℃ ~+55 ℃, och den kommer inte att överstiga+70 ℃ på kort tid (inte mer än 24 timmar); Om ovanstående användningsvillkor inte kan uppfyllas, ska användaren höja den med tillverkaren när han beställer och lösa den genom samråd.

● Huvudtekniska parametrar för GCK LV -switchgear

● Arkitektonisk funktion

Lådfunktionsenheten och dörren är mekaniskt sammankopplade av driftsmekanismen för huvudomkopplaren. När huvudomkopplaren är i stängningsläget kan dörren inte öppnas och driftsmekanismen kan låsas i stängning eller öppningsläge med ett ytterligare hänglås. Facken av funktionella enheter separeras av metallplattor, och lådorna har god utbytbarhet och har arbetsposition, testposition och separationsposition. När lådan skjuts till en viss position placeras lådan automatiskt. För närvarande kan lådan på vänster sida av lådan dras för att släppa positioneringen och gå in i nästa position. När lådan dras ut ur skåpet har den också funktionen att förhindra att falla av.

▶ Skåpet med fasta scheman såsom kapacitanskompensation och mätning har samma utseende och samma horisontella bussläge som lådskåpet. Därmed säkerställa att lådskåpet och anläggningskåpet kan användas sida vid sida.

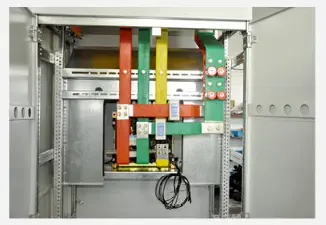

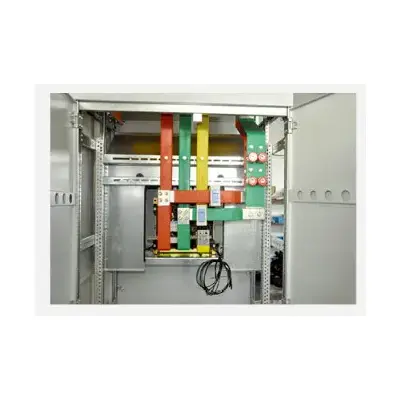

▶ Förslutningssystem: Skåpets kabinett antar trefas med femtrådssystem, enstaka samlingsstång används när den nominella strömmen för horisontell samling är under 1250A och dubbelvagn används när den nominella strömmen för horisontell samlingsstång är över 1250A. Den horisontella samlingsstången mellan skåp överlappas genom att ansluta block, och den vertikala samlingsstången är innesluten av polykarbonateknikplastskal. Den inre baffeln används för att begränsa bågdiffusion. Den neutrala samlingsstången är inställd på framsidan av skåpets topp, och den skyddande samlingen (PE) är belägen längst ner i skåpet och är ansluten till skåpets baffel.

▶ Under villkoret att inte minska skalets skyddsnivå är botten och toppen av omkopplarskåpet förses med naturliga ventilationsfönster.

▶ Skyddsgraden för skåpskalet är IP40.

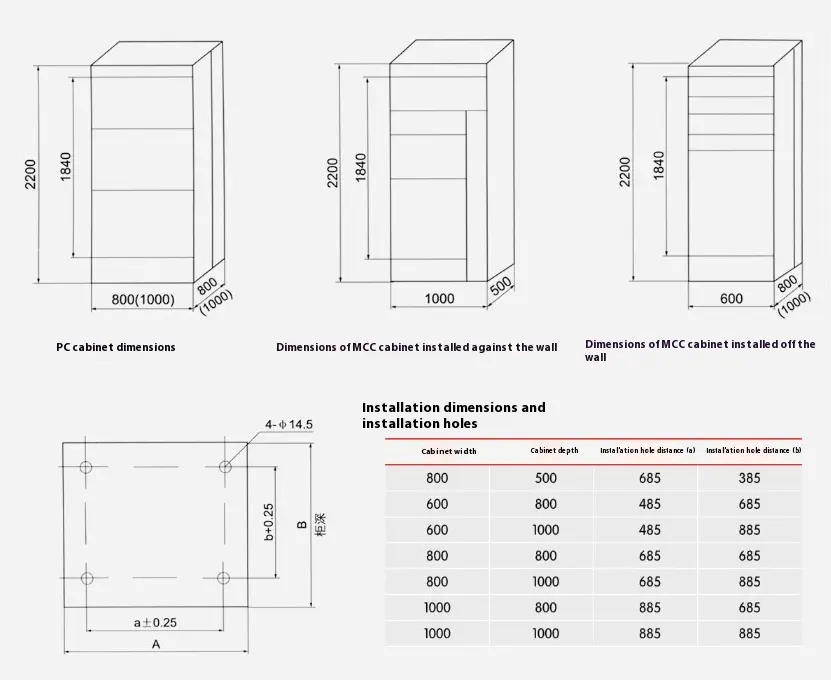

● LV -switchgear totala dimensioner, installationsdimensioner

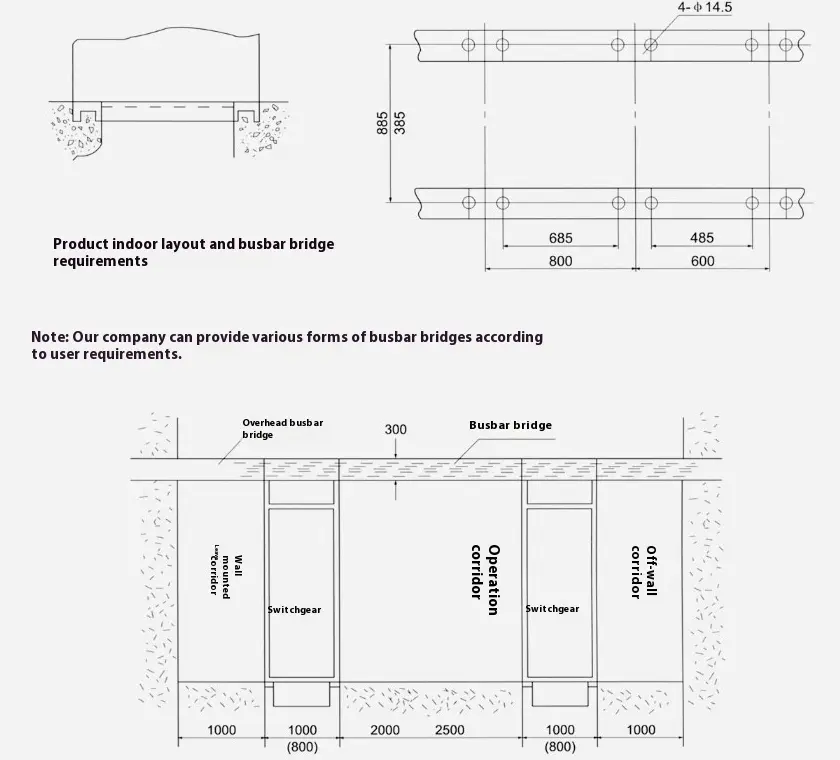

● Schematiskt diagram över GCK Type LV Switchgear installation Foundation
