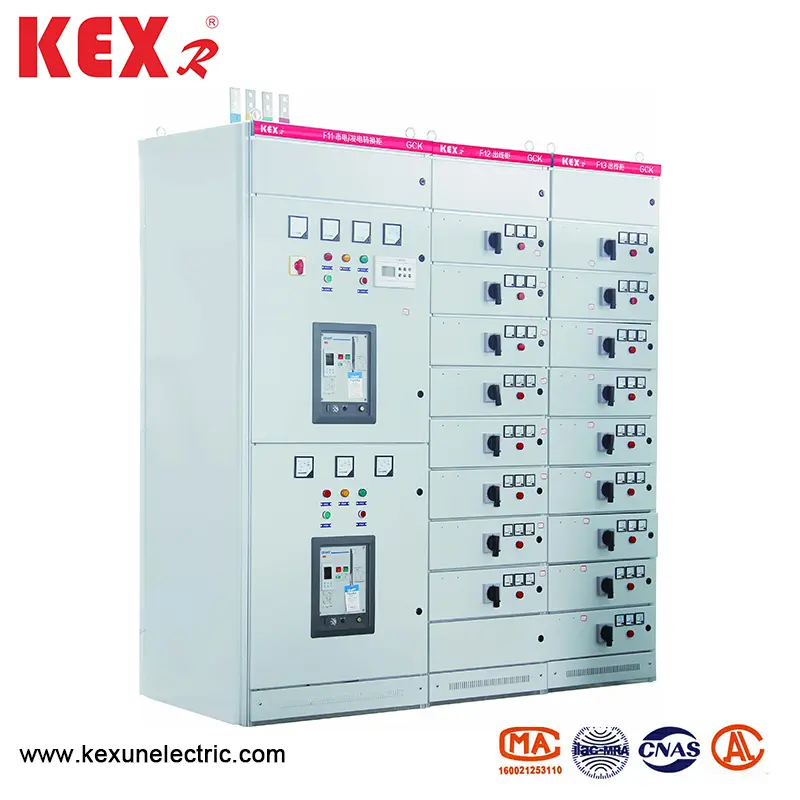

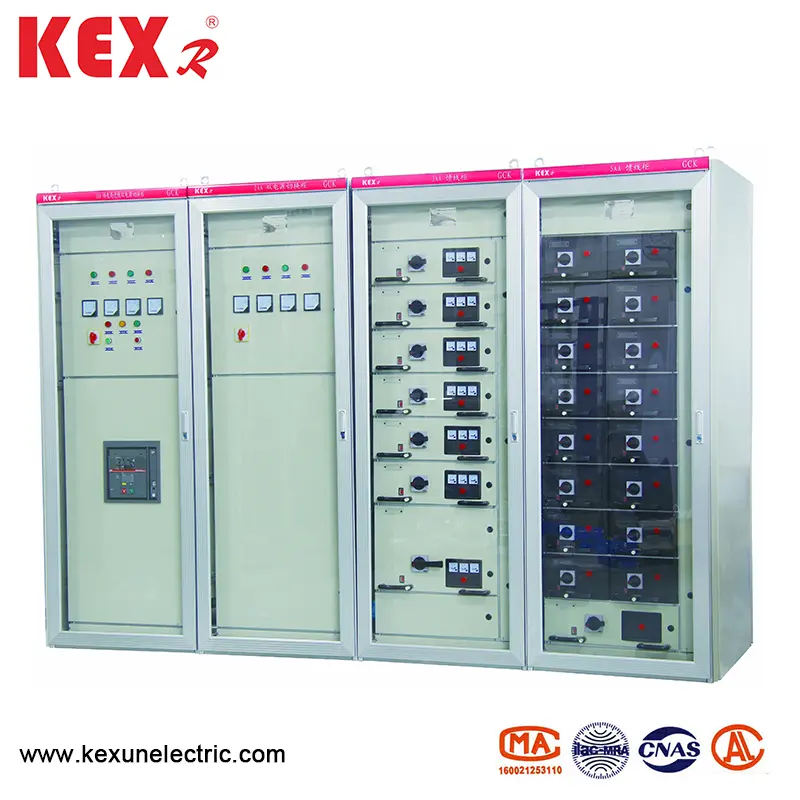

Lågspänningsutdragning

● Produktegenskaper

Denna låga spänningsutdragningsomkopplare har fördelarna med hög brytningskapacitet, god dynamisk och termisk stabilitet, avancerad och rimlig struktur, praktiskt elektriskt schema, serier, stark mångsidighet, godtycklig kombination av olika schema, mer kretsar som finns i ett switchar, golvutrymme, vackert utseende, hög skyddsnivå, säkerhet och tillförlitlighet, bekväma underhåll och så på. Denna produkt överensstämmer med IEC439 NEMAICS2-322-standarden och överensstämmer också med GB7251-87 "Lågspänningsomkopplare" National Standard och ZBK36001-89 "Lågspänningsuttagningsomkopplare" Professionell standard

● Huvudtekniska parametrar

● Arkitektonisk funktion

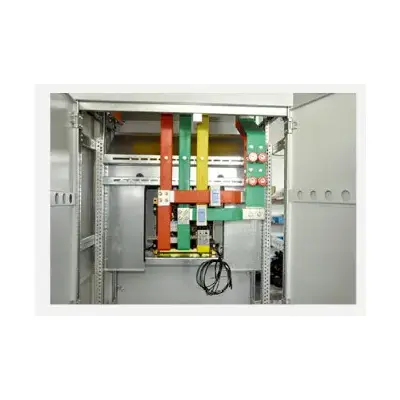

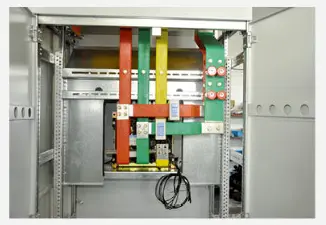

Den grundläggande switchgear-ramen för låga spänningsutdragningsomkopplare är monterad struktur. Alla strukturella delar av växelramen är anslutna till varandra med skruvar för att bilda en grundläggande ram. Sedan, efter behov, läggs dörrar, bafflar, partitioner, lådor, monteringsfästen, busstänger och elektriska komponenter för att montera en komplett switchgear. Denna LV -switchgear har följande egenskaper:

▶ 1. Ramen är gjord av profilerat stål, placerat med tredimensionell hörnplatta och bultad utan svetsstruktur, vilket undviker svetsdeformation och stress och förbättring av installationsnoggrannheten.

▶ 2. Monteringshålen med ramar och delar ändras enligt modulen E = 20 mm.

▶ 3. De inre strukturella delarna är galvaniserade. Efter betning och fosfating sprayas utsidan med elektrostatisk epoxipulver. 4. I kraftcentret (PC) inkommande switchgear är toppen det horisontella bussområdet, och den nedre delen av det horisontella bussområdet är brytningsrummet. Kretsbrytarna kan utrustas med inhemsk DW15C, ME och andra serier, och kan också vara utrustade med olika brytare som produceras av utländska elektriska företag efter användarnas behov, till exempel F -serie brytare som produceras av ABB -företaget och intelligenta brytare. I allmänhet har PC -enheten en huvudkrets (inklusive busskopplare) med inverterade rader. När den nominella strömmen är 630A-1600A upptar den en switchgear med en total storlek på 800 × 1000 × 2200 (bredd x djup x höjd). Huvudkretsen utan omsättning upptar en switchgear med en extern dimension av 800 × 800 × 2000 (bredd, djup och höjd). När den nominella strömmen är mellan 1600A-3150A, upptar den en switchgear med en total storlek på 1000 × 1000 × 2200 (bredd x djup x höjd). Det finns ingen huvudomkopplare som vänds. När den nominella strömmen är 1600A-3150A upptar den en switchgear med en extern dimension av 1000 × 1000 × 220 (bredd × djup × höjd). Huvudkretsen utan omsättning upptar en switchgear med en extern dimension av 1000 × 800 × 2200 (bredd x djup x höjd).

▶ 4. Strukturen för kraftcentret (PC) mataromkopplare liknar den för den inkommande switchgear. När matningsströmmen är 630A-1600A kan en 1000 × 1000 × 2200 (bredd × djup × höjd) switchgear utrustas med två slingor, som är ordnade upp och ner.

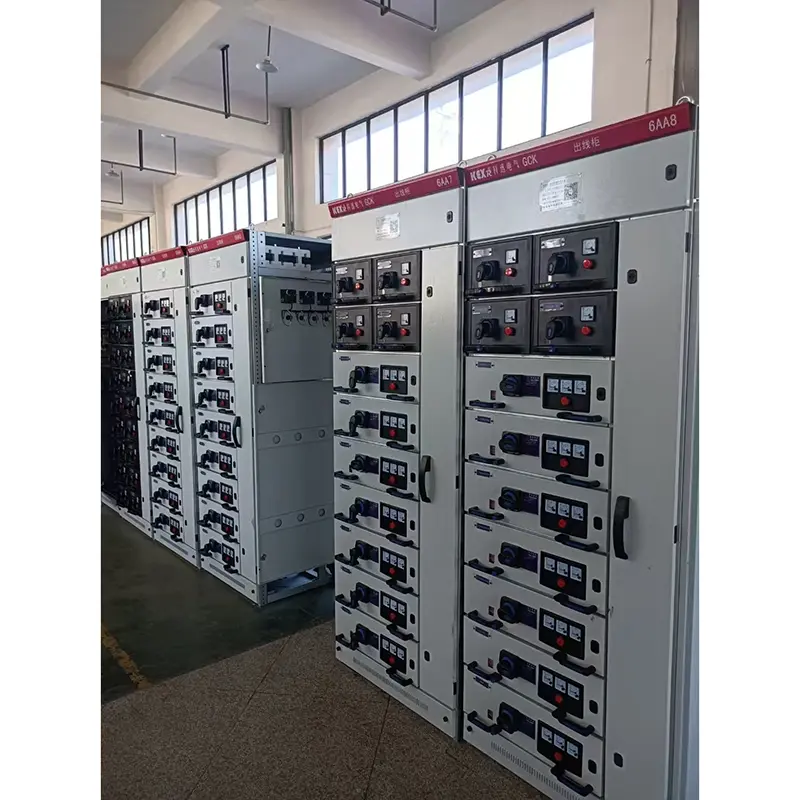

▶ 5. Motor Control Center (MCC) Switchgear har två typer: väggmonterad switchgear och icke-väggmonterad switchgear, vars topp är ett horisontellt samlingsområde, och lådans funktionsenhetsområde är under det horisontella samlingsområdet, vars bredd är 600 mm, och höjden på lådans funktionsenhet är 1840 mm. När växelkroppen är väggmonterad är den vänstra delen av switchgear ett funktionellt enhetsområde, och den högra delen har ett 200 mm brett kabelutloppsområde. De övergripande dimensionerna för switcharen är 800/500/2200 (bredd/djup/höjd). När omkopplaren är installerad bort från väggen är bredden på omkopplaren 600 mm, och kabelutloppsområdet är på baksidan av omkopplaren. De övergripande dimensionerna för omkopplaren är 600 × 800 (1000) × 2200 (bredd x djup x höjd). Det finns två typer av växeldjup: 800 och 1000. Vi föreslår att användare väljer en switchgear med ett djup på 1000 för att vara förenliga med djupet på PC -switchgear. När lådan dras ut från switchgear utsätts inte den levande delen i switchgear, vilket är säkert och pålitligt.

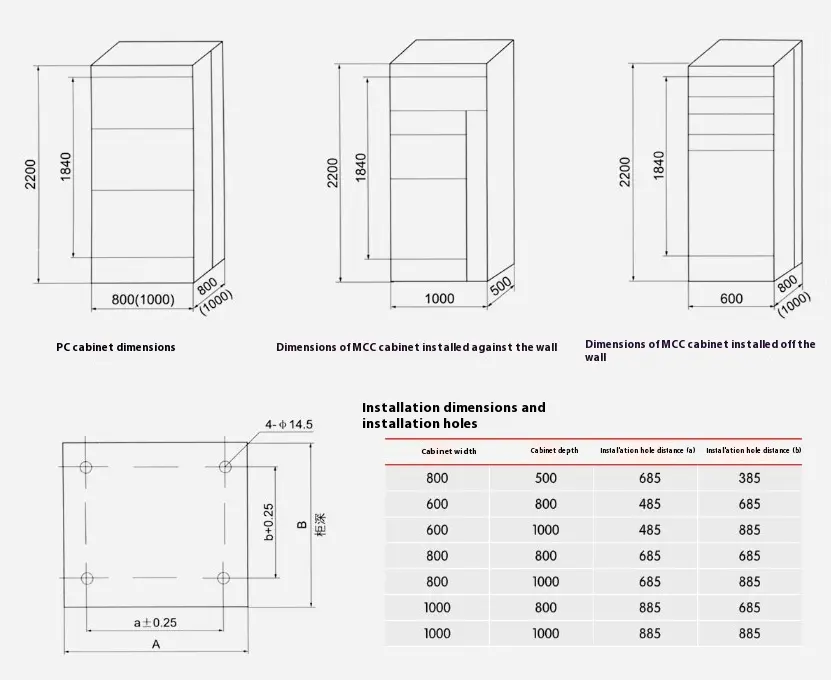

● LV -switchgear totala dimensioner, installationsdimensioner

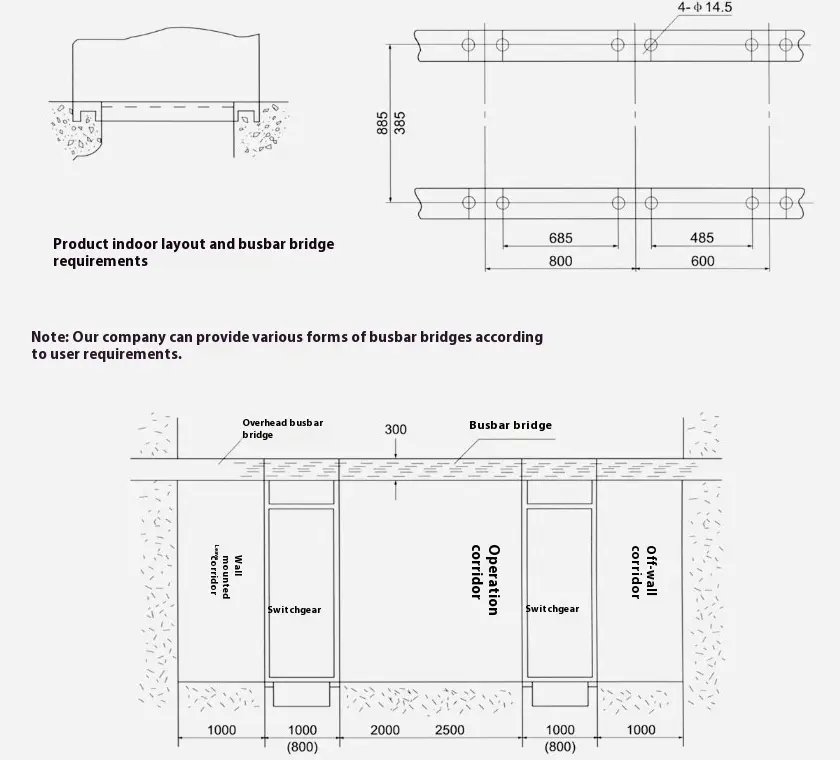

● Schematiskt diagram över lågspänningsutdragningsomkopplare installation Foundation

● Försiktighet

▶ När du installerar den här produkten bör den horisontella linjen mellan låga spänningsutdragningsomkopplare vara ordentligt och pålitligt anslutna.

▶ Dörren till denna produkt har en sammankopplad funktion med huvudomkopplaren, det vill säga dörren kan endast öppnas under villkoret av strömavbrott. Den andra sidan av denna produkt är en skruvtätningsplatta, som inte har någon sammankopplad funktion med huvudomkopplaren. Koppla därför bort strömförsörjningen när du demonterar sidoplattan för denna produkt för underhåll.

▶ Icke-professionella bör inte öppna switchgear för underhåll.
