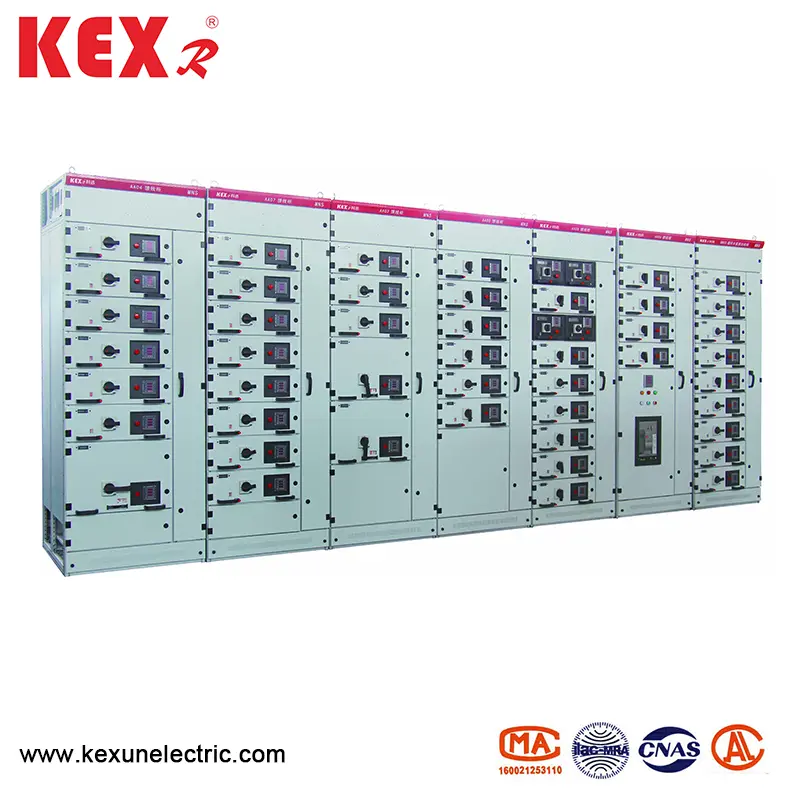

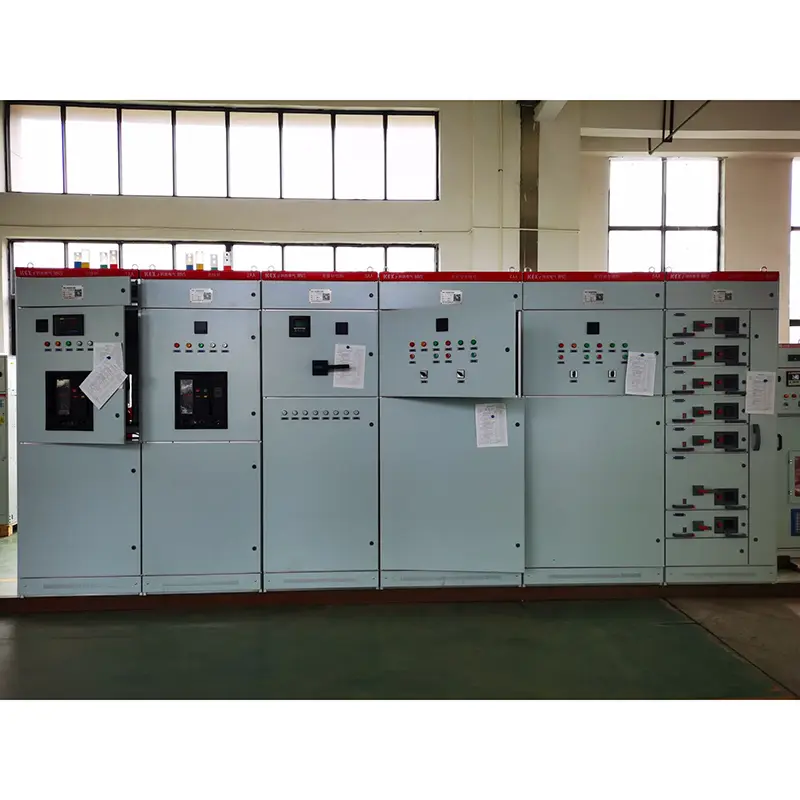

Lågspänningsfördelningsskåp

● Standarder

MNS-typ lågspänningsfördelningsskåp överensstämmer med de nationella professionella standarderna för GB7251.1 Lågspänning Switchgear och JB/T9961 Low-Spänning uttagbara switchgear, och de internationella professionella standarderna som IEC439-1.VDE0660 del V.

● MNS -typ lågspänningsfördelningskåp med hjälp av förhållanden

▶ Omgivningstemperatur ： -5 ~ 40 ℃ ， 24 timmar i genomsnitt mindre än 35 ℃

▶ Atmosfäriska förhållanden: Luften är ren och den relativa fuktigheten bör inte överstiga 50% vid den högsta temperaturen +40 ℃. Vid lägre temperaturer tillåts högre relativ luftfuktighet, till exempel 90% vid +20 ℃, men temperaturförändringar bör beaktas, och kondens kan ibland inträffa.

▶ Höjd: Mindre än 1000 m, MNS -typ lågspänningsfördelningsskåp är lämpligt för transport och lagring vid följande temperaturer: -25 ℃ till +55 ℃, och det kan nå +70 ℃ inom 24 timmar på kort tid. Under dessa extrema temperaturer bör enheten inte skadas oåterkalleligt och den bör fungera normalt.

▶ Om ovanstående villkor inte kan uppfyllas ska den avgöras genom samråd mellan användaren och Kexun.

▶ När den här enheten används i offshore oljeborrning och produktionsplattformar och kärnkraftverk ska ett tekniskt avtal undertecknas separat.

● Grundläggande tekniska parametrar för MNS Type Low Spänning Power Distribution Cabinet

◆ Elektrisk prestanda

◆ IP -examen

Uppfyller standarderna för IEC529 och DIN40050. IP30 skyddar fasta ämnen större än φ φ2,5 mm, IP40 skyddar fasta ämnen större än φ 41,0 mm, och IP54 skyddar mot damm och stänk i valfri riktning (kontakta tillverkaren när du beställer IP54 -skyddsnivå).

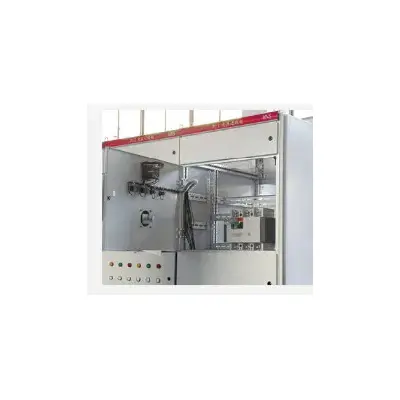

◆ Skåpstruktur

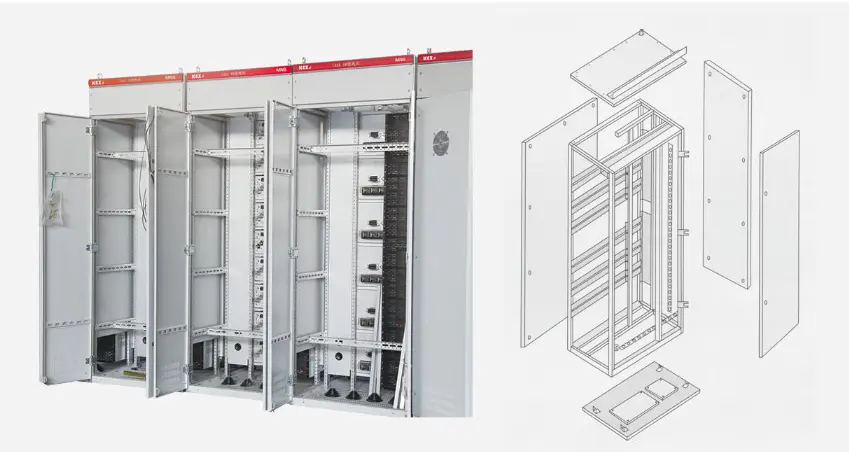

Den grundläggande strukturen för lågspänningsfördelningsskåpet består av C-formade profiler. Avsnitt C bildas av böjningsstålplatta med E = 25 mm som modulmonteringshål. Alla skåp och inre partitioner är galvaniserade och renade. Runt dörrpanelerna är sidopaneler tillverkade av högspänningselektrostatisk sprutning. Se figuren nedan för skåpets grundstruktur.

◆ Switch skåpstyp

1. Avståndet mellan kraftfördelningscentra (PC1: EMAX, MT, 3WN, AH, ME Series Circuit Breakers kan användas.

2. Motor Control Center Cabinet (MCC): Det är monterat av stora och små lådor, och huvudbrytaren för varje slinga antar högbrytande plastfodral brytare eller roterande belastningsomkopplare med säkring. Automatisk kompensationsskåp (med manuella, automatiska och fjärrkompensationsapparater)

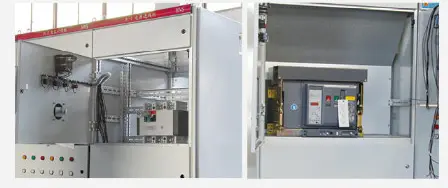

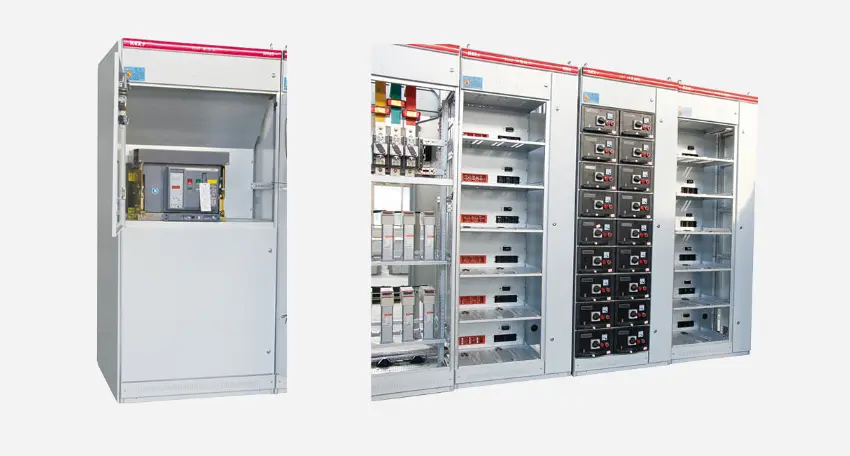

◆ Ett kraftdistributionscenter (PC) skåp

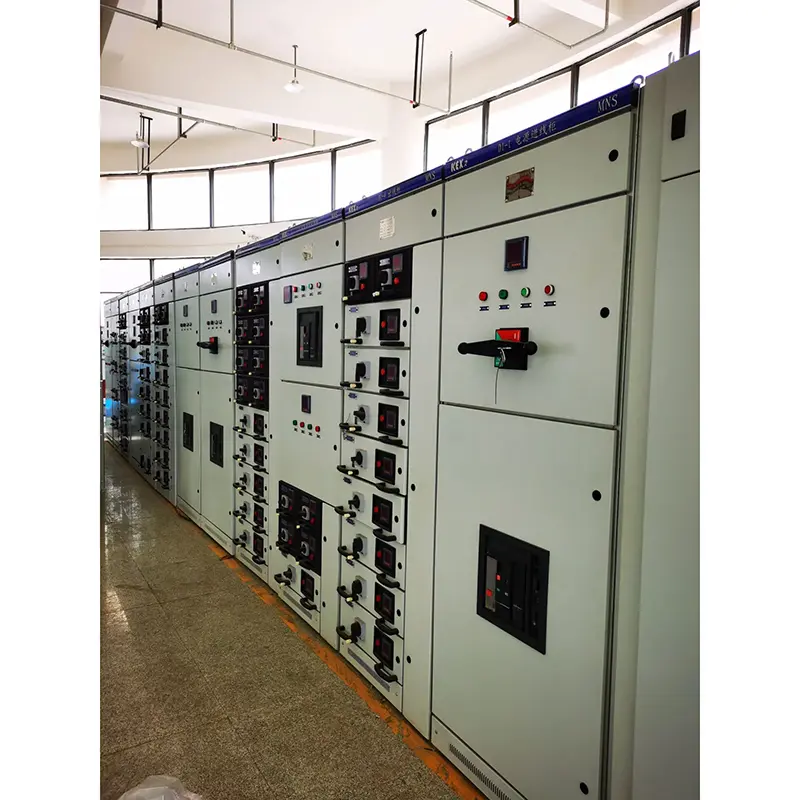

◆ B Motor Control Center (MCC) skåp

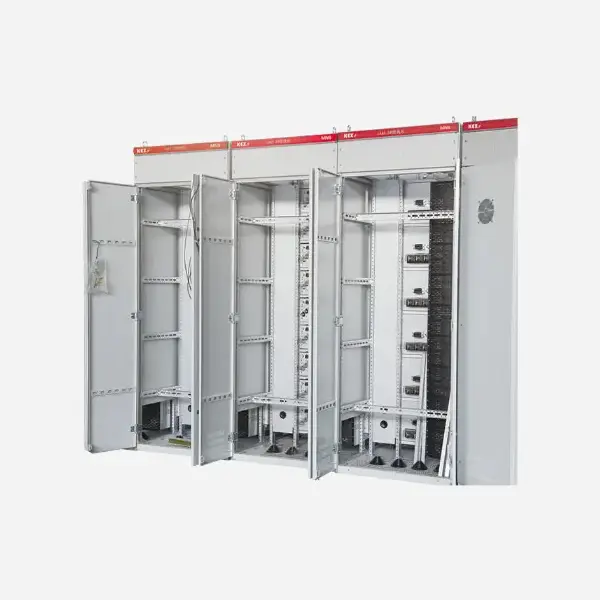

◆ Skåpramstruktur bestående av C-formade profiler

Ep

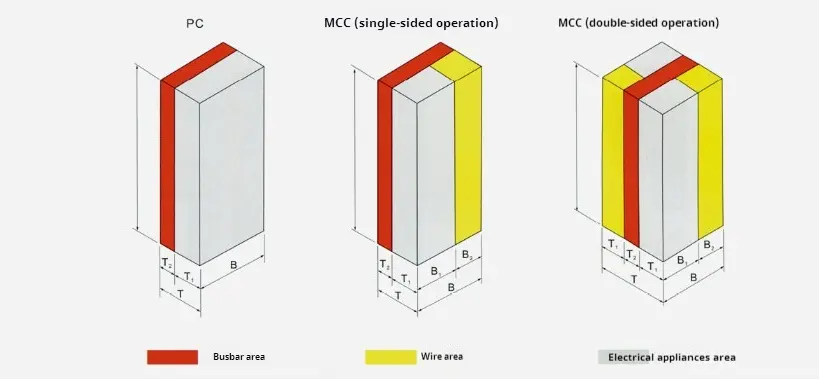

● Partitionsdesign av skåpet

◆ Power Distribution Center (PC)

(1) PC -skåpet är uppdelat i tre fack; Horisontellt bussfack: på baksidan av skåpet; Funktionella enhetsfack: På den främre delen av skåpet eller på den främre vänstra sidan av skåpet;

(2) Segmenteringsåtgärder: Det horisontella busfacket och det funktionella enhetsfacket separeras med stålplattor. Kontrollslingfacket är separerat från det funktionella enhetsfacket med ett flam-retardant polyfenyleneterplastskydd.

(3) Rambrytaren som är installerad i skåpet kan manuellt manövreras utanför skåpet i det stängda tillståndet. Observera öppnings- och stängningstillståndet för brytaren och bedöma om brytaren är i testpositionen eller arbetsläget enligt positionsförhållandet mellan driftsmekanismen och dörren.

(4) En separationsstruktur är utformad mellan huvudkretsen och hjälpkretsen. De elektriska enheterna som består av mätare, signalbelysning och knappar är alla installerade på plastskivan, och locket tillverkat av flam-retardant polyuretanskumplast separeras från huvudkretsen bakom brädet.

◆ Utdragningscentrum och Small Current Power Distribution Center (MCC)

MCC-skåpet av lådan är uppdelat i tre fack, nämligen det horisontella bussfacket bakom skåpet, det funktionella enhetsfacket till vänster framför skåpet och kabelfacket till höger framför skåpet. Det horisontella busfacket och det funktionella enhetsfacket separeras med funktionella brädor gjorda av flamskyddande skummad plast, och kabelfacket separeras från det horisontella busfacket och det funktionella enhetsfacket med stålplattor. MCCI Motor Control Center) Lådor är indelade i följande fem typer: 8E/4: Höjd 200 × bredd 150 × Djup 400 mm. 8E/2: Höjd 200 × bredd 300x Djup 400 mm. 8E: Höjd 200 × bredd 600 × Djup 400 mm. 16E: Höjd 400 × Bredd 600 × Djup 400 mm. 24E: Höjd 600 × Bredd 600 × Djup 400 mm.

◆ Bakre Outlet Switch skåpstruktur

För att minska switchskåpets arrangemangsbredd är switchskåpets huvudbuss horisontellt installerat högst upp på växelskåpet, och den bakre halvan av skåpet är ett kabelrum, där inkommande och utgående kablar är anslutna. Fronten på omkopplarskåpet är enhetsrummet, där de funktionella enheterna för omkopplaren är installerade. I detta system flyttas kabelrummet på sidan av omkopplarskåpet till det bakre skåpet, vilket kraftigt reducerar arrangemangsbredden för switchskåpet för att ytterligare uppfylla kraven i rymdlayouten för transformatorstationen.

Matskåpet är 600 mm brett och 1000/1200 mm djup, med ett oberoende huvudbussrum överst, som är isolerat från enhetsrummet. Den effektiva installationshöjden för den främre enhetskammaren är 72E (E = 25mm), som är separerad från den bakre kabelkammaren av det multifunktionella kortet, vilket utnyttjar installationsutrymmet för omkopplarskåpet, med kompakt struktur och flexibel enhetskonfiguration. Kabelrummet på baksidan har en dörr, vilket är bekvämt för installation och underhåll. Bredden på det inkommande skåpet bestäms enligt ramströmmen för den inkommande enheten. Den rekommenderade bredden är 400/600/800/1000mm och skåpdjupet är 1000 mm.

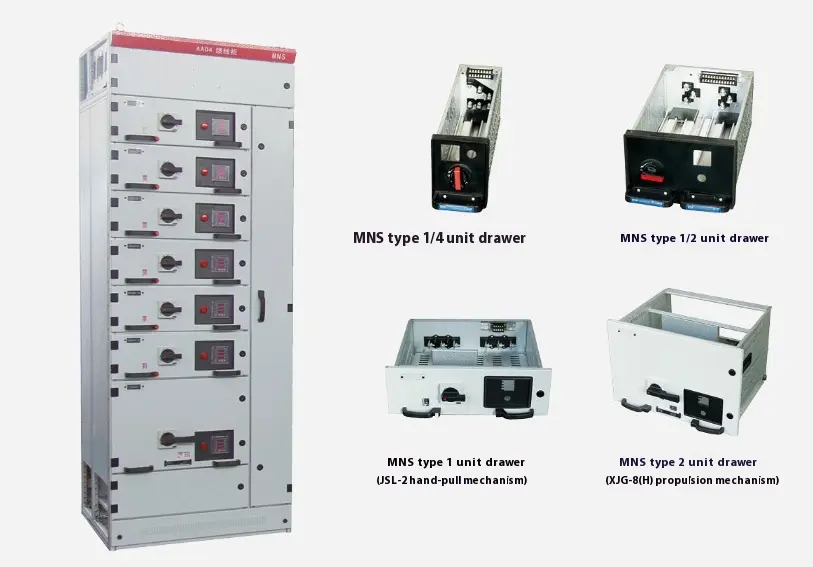

● Lådtyp

(1) 8e/4: Montera 4 låda enheter i 8E höjdutrymme.

(2) .8E/2: Montera 2 lådenheter i 8E höjdutrymme.

(3) 8e: Sätt in en låda i 8e höjdutrymme.

(4) 16E: Sätt in en låsenhet på en höjd av 16E (400 mm).

(5) 24E: Sätt in en låsenhet på en höjd av 24E (600 mm). Fem typer av lådenheter kan monteras enskilt i ett skåp och kan också användas för blandad montering. Se tabellen nedan för det maximala antalet lådenheter som kan rymmas i ett skåp för en enda montering.

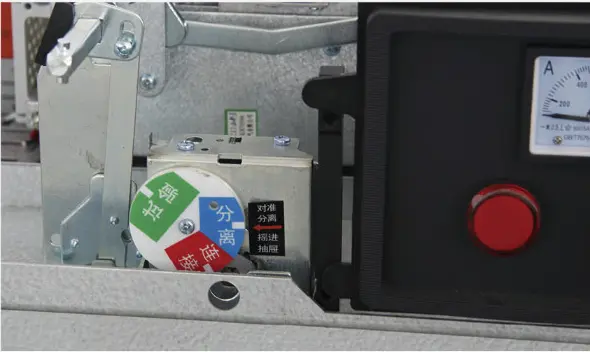

◆ Elektrisk och mekanisk sammankoppling av lådor

Lådan har en pålitlig mekanisk sammanlåsningsposition, som styrs av driftshandtaget och har uppenbar och korrekt stängning, testning, ritning och isoleringspositioner. Se figuren för funktionen för driftsmekanismen. För att stärka säkerhetsåtgärderna kan hänglås läggas till efter att driftshandtaget har placerats och upp till tre lås kan läggas till, som visas i den vänstra figuren. När lådan är på plats måste den fungera i strikt i enlighet med driftsfunktionen och positionen som anges i figur 4 och figur 5, annars kommer den lätt att skada de strukturella delarna, så var uppmärksam när du använder den.

◆ 8E/4 och 8E/2 använder switchfunktionen

◆ 8eand 16e, 24e använder switchfunktionen

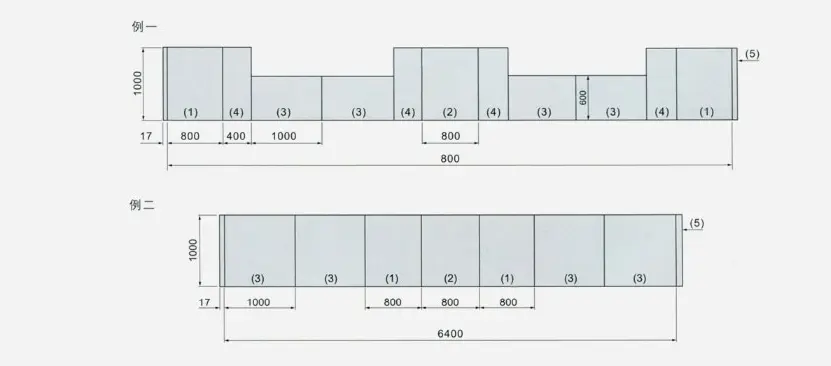

◆ Schematisk diagram över kombinationsläge

● Installation, användning och underhåll

1. När enheten anländer till destinationen, kontrollera först om förpackningsrutan är klar. Om enheten inte är installerad omedelbart ska den lagras på en torr och ren plats.

2. Enheten rekommenderas att installeras bort från väggen, eller den kan installeras mot väggen. Installation Foundation -planet ska vara platt, och det horisontella felet för Foundation Channel Steel är 1/1000, och den totala längdavvikelsen är 3 mm ..

3. Det rekommenderas att använda grad 8.8 och spänningsbricka för bultfästning av alla ledande delar, och det rekommenderade åtdragningsmomentet visas i tabellen nedan:

4. Kabelhuvudmantel och ett visst antal kopparkontakter för sekundär krets som levereras av MCC -schema -tillbehör. (För att anpassa sig till den kalla pressbehandlingen av kopparfogar rekommenderas flerkärniga flexibla ledningar för sekundära kablar).

5. Efter anslutning av kabeln bör enhetens botten stängas för att förhindra att små djur kryper in i skåpet och orsakar kortslutningsolyckor.

6. Efter installation eller justering, innan du används, krävs följande inspektioner och tester:

▶ Kontrollera om den elektriska utrustningen och styrkabeln som är installerad i enheten uppfyller kraven på fabriksteckningarna.

▶ Manuell drift av olika omkopplare ska vara flexibel, utan abnormitet eller fastnat.

▶ Kontrollera om åtgärderna för mekanisk sammanlåsande mekanism och elektrisk sammanlåsningsanordning är korrekta och pålitliga, vilket bör uppfylla systemkraven.

▶ Kontrollera om isoleringsmotståndet för huvudkretsen och styrkretsen uppfyller de angivna kraven.

▶ Kontrollera om den elektriska utrustningen som installeras i enheten är i god kontakt och uppfyller de tekniska kraven i själva elektriska apparaten.

▶ Kontrollera om det finns något främmande material i enheten och om monteringsskruvarna i olika delar är lösa.

◆ Användningsinstruktioner för utdragbar MCC:

(1) Först efter att lådans botten kommer in i guiden korrekt kan den skjutas in i skåpet, annars skadas lådan eller kan inte dras ut.

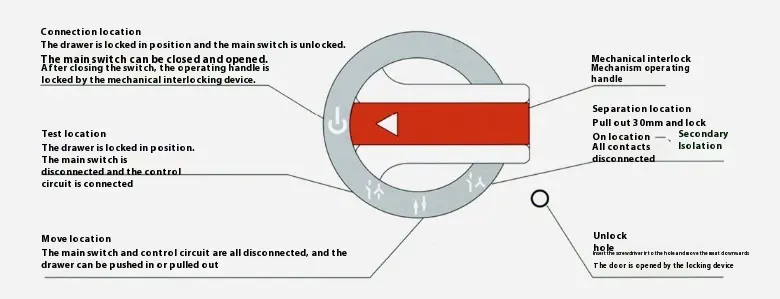

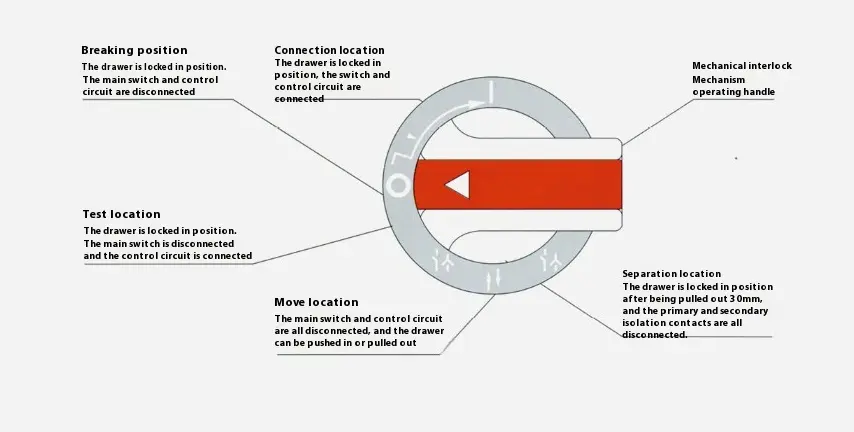

(2) Se figur 4 för symbolerna och funktionerna på panelen med 8E/4 och 8E/2 -lådor. Pilen från brytpositionen "O" till arbetsläget "I" i figuren indikerar att driftshandtaget ska skjutas in först och sedan roteras från "O" till "I". När du återvänder finns det inget behov av att trycka det, bara vrid handtaget "I" till "O", och efter att ha släppt handtaget.

(3) Se figur 5 för symbolerna och funktionerna på lådpanelen 8e-24e. När handtaget når arbetsläget släpper mekanismen det mekaniska låset på huvudomkopplaren och sedan kan huvudomkopplaren stängas och öppnas. Men när huvudomkopplaren är stängd kan inte handtaget på den låsande mekanismen manövreras. Det finns ett litet plastskydd på dörren i det nedre högra hörnet som möter skylten, som är den upplåsande mekanismen för dörren. Operationsprocessen är som följer: När lådan är i arbetsläge, om du vill öppna dörren, dra först ut det lilla locket och sätt sedan in skruvmejseln i hålet och flytta spärren nedåt för att öppna dörren. Se till att täcka det lilla plastskyddet efter att ha öppnat dörren, annars kommer den ursprungliga skyddsnivån att förstöras.

● Transport och lagring av enheter

▶ Enheten får inte tippa och drabbas av allvarlig vibration.

▶ Transportvinkelplattan bör användas vid lyftning av enheten efter packning, och den inkluderade vinkeln på två ståltrådar och rep bör vara ≤1200. Om en gaffeltruck, rull, rull eller kofot används, är den inte tillåtet att utföras direkt på enhetens underframram.

▶ När enheten är installerad på plats, om du vill flytta positionen på ett kort avstånd, kan du luta den i de fyra hörnen av chassit.

▶ Elektriska produkter och delar får inte demonteras vid testamente i enheten.

▶ Regnet bör förhindras från att bli vått och omgivningstemperaturen bör vara i enlighet med de relevanta bestämmelserna i detta prov.

● Produkternas fullständighet

MNS Type lågspänningsfördelningsskåp är anslutet med förpackningslista, produktcertifikat, produktinstruktionsmanual och nödvändiga ritningar, och dörrnyckeln och reservdelarna som tillhandahålls enligt supportlistan är anslutna.
