Lågspänningseffektfördelning Switchgear

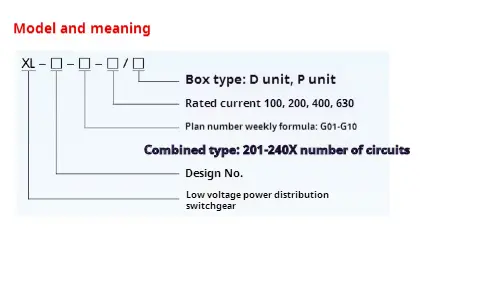

● Modell betydelse

● Använda förhållanden

◆ XL-21-typen Lågspänningsfördelningsfördelningsomkopplare bör installeras på en höjd mindre än 2000 m.

◆ Den omgivningstemperaturen och den omgivande lufttemperaturen är inte högre än +40 ℃, men medeltemperaturen är inte högre än +35 ℃ och den omgivande lufttemperaturen är inte lägre än -100 ℃ under en 24 -timmarsperiod.

◆ Det får inte finnas något överdrivet damm, syra, salt, frätande och explosiv gas i luften. Den relativa temperaturen får inte överstiga 50% vid den högsta temperaturen på +40 ℃, och en högre relativ temperatur är tillåten vid den lägsta temperaturen, såsom 90% under +20 ℃. Det bör anses att allmän kondensation ibland kan uppstå på grund av temperaturförändringar.

◆ När användare har särskilda krav kan de förhandla med tillverkaren.

● Designfunktioner

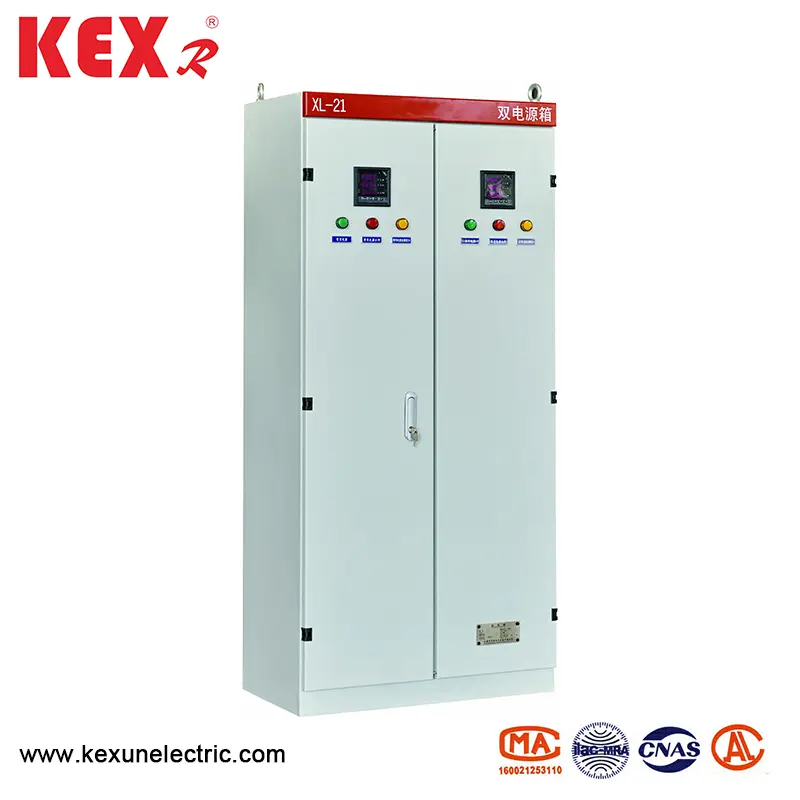

◆ XL-21-typen med låg spänningseffektfördelning är golvmonterad och kan installeras direkt under transformatorn. Omkopplingskroppen är tillverkad av högkvalitativ stålplatta svetsad eller monterad, och knivomkopplarhandtaget är installerat på höger kolonn framför omkopplaren, som kan användas för att växla strömförsörjning. En voltmeter är installerad framför strömfördelningsrutan. Anger busspänningen. Det finns en dörr framför kraftfördelningsrutan. När dörren har öppnats utsätts all utrustning i strömfördelningsrutan, vilket är bekvämt för underhåll. Denna kraftfördelningsbox antar nya komponenter designade av Kina, som har egenskaperna för kompakt struktur, bekvämt underhåll och flexibel kombination av kretsscheman. Power Distribution Box är utrustad med en brytare som kortslutningsskydd och en operationsknapp kan installeras framför dörren.

◆ Driftläge: Manual.

◆ Installationsläge: Vertikal installation

◆ Ledningsläge: Fast ledningar

● Tekniska parametrar för XL-21-typen lågspänningsfördelning

● Installation och användning av XL-21-typen lågspänningsfördelning

◆ Strömfördelningsrutan kan packas och transporteras först efter att ha passerat inspektionen. När produkten anländer till destinationen, kontrollera först om rutan är klar. Om strömfördelningsrutan inte är installerad omedelbart, lagra produkten på en torr och ren plats.

◆ Strömfördelningsrutan kan installeras enligt installationsteckningen, och Foundation Channel Steel och skruvar ska tillhandahållas av användaren. Om kabeln är utåtriktad ska användaren begrava grundspåret och kabelgraven utanför den nedre pastabulten.

◆ När strömfördelningsrutan har installerats eller översynats måste en serie objekt inspekteras och testas innan den tas i drift.

(1) Kontrollera om den inre elektriska utrustningen och ledningen överensstämmer med det schematiska diagrammet.

(2) Kontrollera och använd brytaren flera gånger för att se om den är flexibel och normal.

(3) Kontrollera och testa om alla mätare och reläer är korrekta.

● Beställningsinstruktioner

Dokument och tillbehör som tillhandahålls av Kexun när du levererar.

▶ Leveranslista.

▶ Produktcertifikat.

▶ Fabriksinspektionsrapporten.

▶ Produktbeskrivning

▶ Primärt systemdiagram, schematiskt schematiskt diagram och sekundär kopplingsdiagram.

▶ Skåpsdörrnycklar, driftshandtag och reservdelar som anges i kontraktet.

▶ Instruktioner för användning av huvudkomponenter
