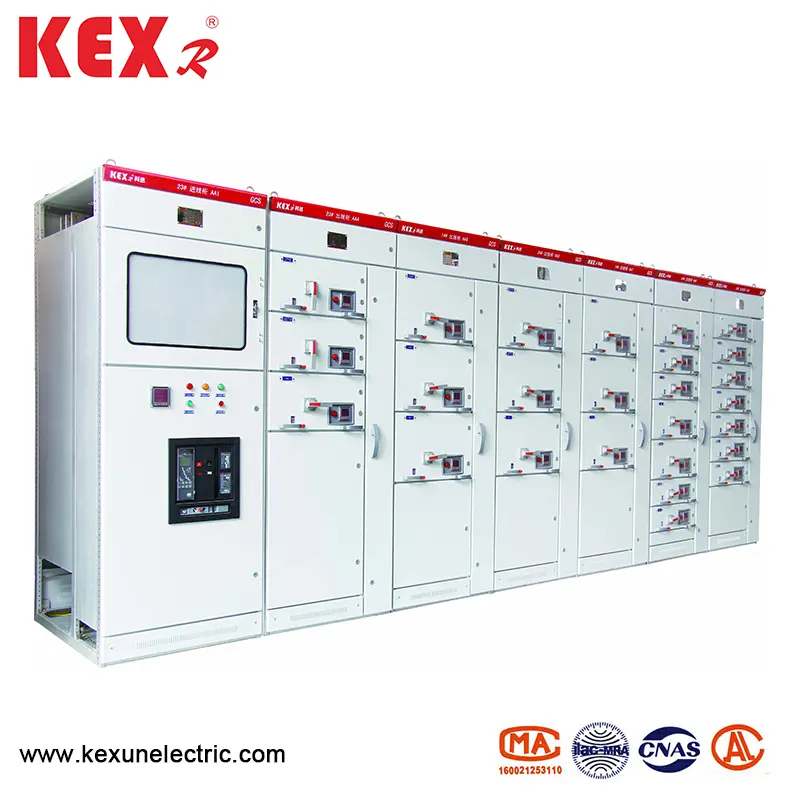

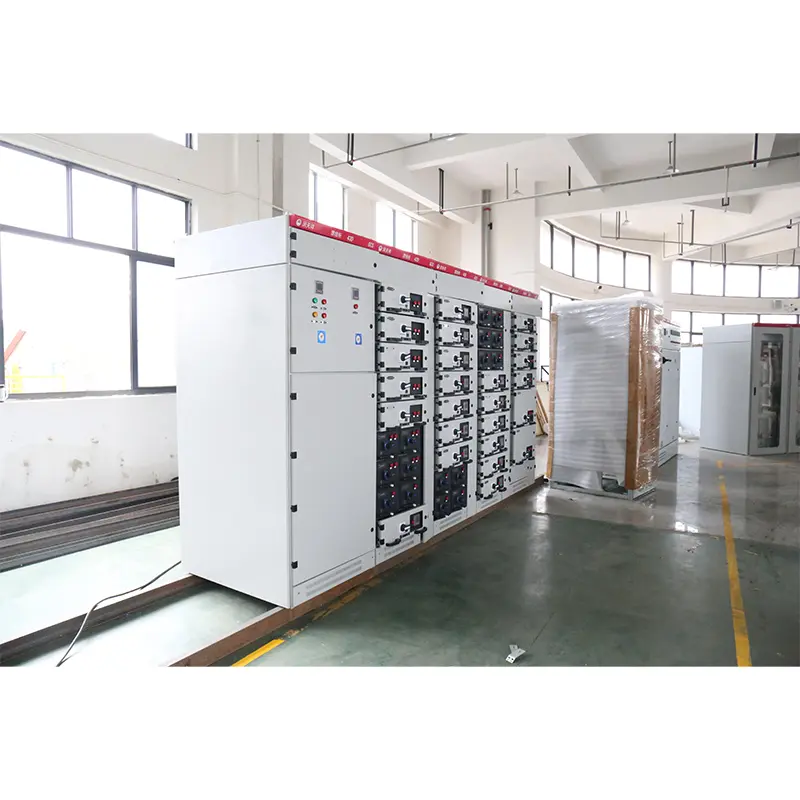

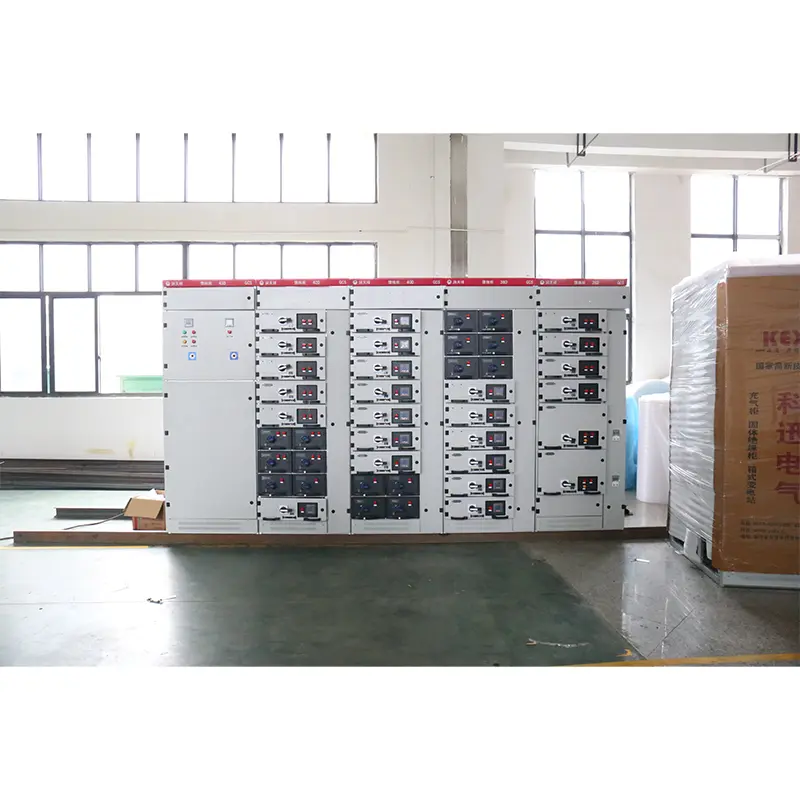

Lågspänning Komplett uppsättning

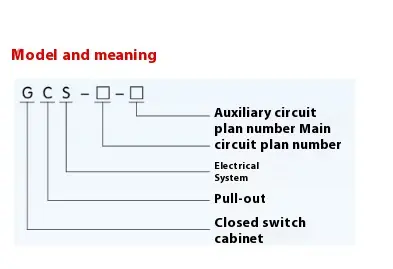

● Modell betydelse

● Grundläggande parametrar

● Huvudstruktur

▶ Huvudramen för GCS -typ Lågspänning Komplettuppsättning antar 8MF -typ Öppna sektionsstål, och de två sidorna på sektionsstålet har installationshål med modulen på 20 mm respektive 100mm respektive ①9,2 mm, så den interna installationen är flexibel och bekväm.

▶ Huvudramen är utformad i två monteringsformer, nämligen fullmonterad struktur och delvis svetsad struktur (sidoram och tvärbalk) för användare att välja.

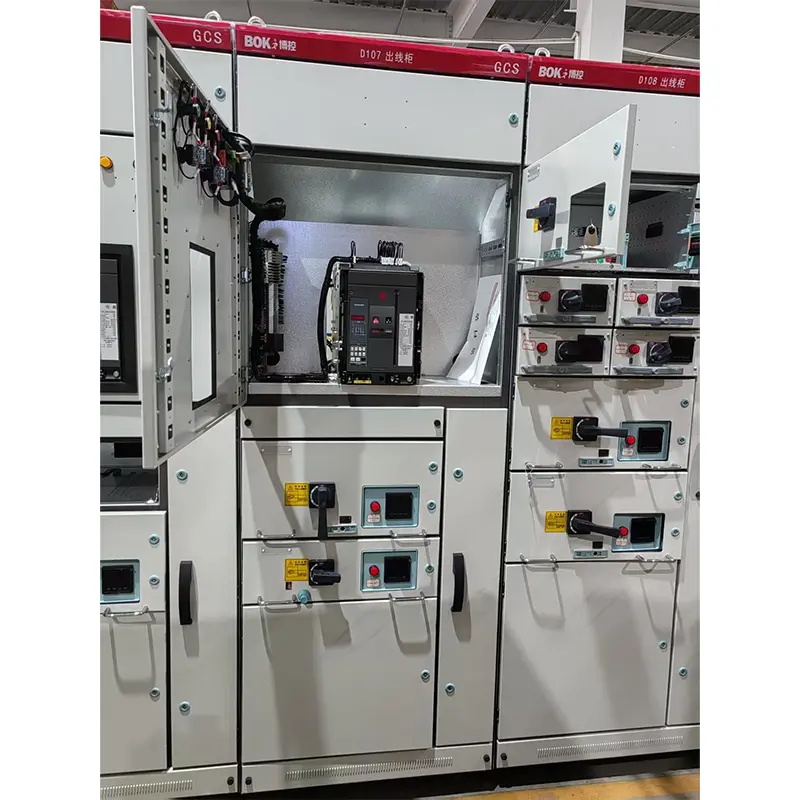

▶ Varje funktionsrum för enheten isoleras från varandra, och dess fack är uppdelade i funktionella enhetsrum, bussrum och kabelrum. Funktionerna för varje kammare är relativt oberoende.

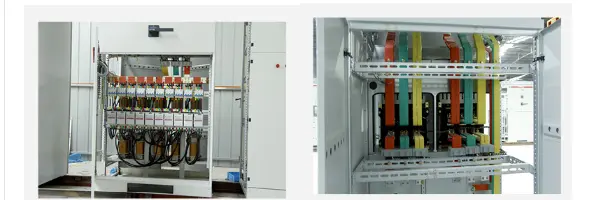

▶ Den horisontella huvudbussen är arrangerad horisontellt bakom skåpet, vilket är det grundläggande måttet för att göra att enhetens huvudkrets har hög kortslutningsstyrka.

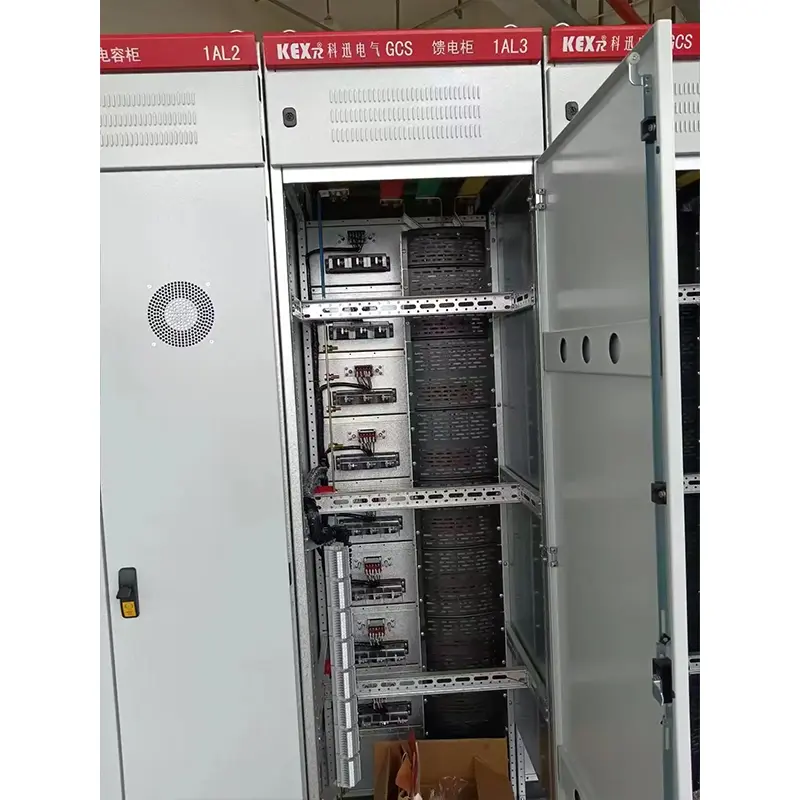

▶ Utformningen av kabelfacket gör det mycket bekvämt för kablar att gå upp och ner.

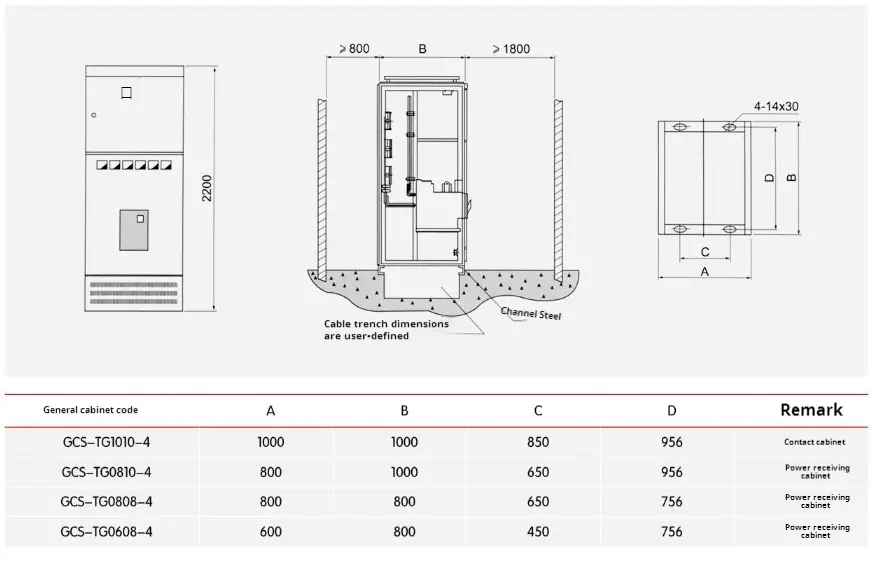

▶ Storleksserien av enhetens allmänna skåp (se tabellen nedan):

● Installation och användning av GCS -typ med låg spänningsuppsättning

◆ När produkterna anländer till den mottagande platsen bör de först kontrollera om förpackningen är intakt. Om problem hittas, bör de omedelbart meddela de relevanta avdelningarna för kontraktet för att göra affärsregister, analysera orsakerna tillsammans, göra visum och hantera efterdyningarna. För produkter som inte är installerade omedelbart bör de placeras på en lämplig plats och hållas korrekt enligt de normala användningsvillkoren och kraven i tillfälliga lagringsregler för elektrisk utrustning. 1. Produkten ska installeras enligt installationsschematiska diagrammet (se bifogad figur). Foundation Channel Steel och bultarna när bultfästningsmetoden används ska tillhandahållas av användaren. När huvudbussen är ansluten, om ytan är ojämn på grund av transport, lagring och andra skäl, bör den jämnas innan anslutning och fästning.

◆ När enheterna är installerade separat eller i kolumner, ska deras vertikalitet, ojämnhet av skåpytan och avvikelsen mellan skåp uppfyller kraven i tabellen nedan.

◆ Inspektion och inspektion efter GCS -typ med låg spänning komplett uppsättning

installation och innan du används

(1) Kontrollera om den övre färgen eller andra täckmaterial (såsom plastsprutning) i skåpet skadas och om skåpet är torrt och rent.

(2) Huruvida driftsmekanismen för elektriska komponenter är flexibel och det bör inte finnas någon fast eller överdriven driftstyrka.

(3) Huruvida avstängningen av de viktigaste och hjälpkontakterna hos de viktigaste elektriska apparaterna är tillförlitliga och korrekta.

(4) Lådan eller utdragningsmekanismen ska vara flexibel och lätt, utan att fastna och kollision.

(5) Mittlinjerna för de rörliga och statiska kontakterna för lådan eller uttagsstrukturen bör vara konsekventa och kontakterna bör vara i nära kontakt. Ingångsdjupet för huvud- och hjälpkontakter bör uppfylla kraven. Mekanisk sammanlåsning eller elektrisk: Svarsåtgärden är korrekt och låsningen eller frisättningen bör vara tillförlitlig.

(6) Lådor av samma storlek ska vara utbytbara bekvämt utan att fastna och kollision.

(7) Jordkontakten mellan lådan och skåpet ska vara i nära kontakt. När lådan skjuts in kontaktas lådans jordningskontakt före huvudkontakten, och när den dras ut kopplas jordningskontakten bort efter huvudkontakten.

(8) Kalibreringen av instrumentet, transformationsförhållandet och polariteten för transformatorn ska vara korrekt.

(9) Säkringens kärnspecifikation bör uppfylla kraven i teknisk design.

(10) Betyg och inställning av skyddet ska vara korrekt och pålitligt.

(11) Använd en 1000V megohmmeter för att mäta isoleringsresistensvärdet inte mindre än 1MΩ.

(12) Anslutningen av varje samlingsstång ska vara bra, och installationen av isoleringsstöd, installationsdelar och andra tillbehör ska vara fast och pålitliga.

◆ Använd försiktighetsåtgärder för GCS -typ med låg spänningsområde komplett uppsättning

▶ Enheten är en komplett uppsättning med låg spänning som inte är installerad mot väggen, drivs framifrån och underhålls på båda sidor. Endast kvalificerade yrkesverksamma kan ange eller öppna underhållskanalen och skåpdörren för drift, inspektion och underhåll.

▶ Luftomkopplare och gjutna fallströmbrytare har separerats och stängts i många gånger, särskilt efter kortslutning och stängning, vilket kommer att orsaka lokala kontaktförbränningar och producera kolämnen, vilket kommer att öka kontaktmotståndet. Därför bör de underhållas och översynas i instruktionshandboken för brytaren.

▶ Efter installation och underhåll måste isoleringen mellan fack och funktionella enheter kontrolleras strikt för att säkerställa den goda funktionella separationen av enheten och förhindra att felet expanderar.

● Produktpaket

Tillverkaren ska tillhandahålla följande dokument och tillbehör när du levererar:

▶ Enhetslista

▶ Produktcertifikat

▶ Instruktioner för användning

▶ Fabrikstestrapport

▶ Relevanta elektriska ritningar

▶ Skåpsdörrnycklar, driftshandtag och reservdelar som anges i kontraktet.

▶ Installationsinstruktioner för huvudkomponenter

● Beställningsinstruktioner

Orderkontraktet för GCS -typ Lågspänning Komplettuppsättning innehåller följande innehåll:

▶ Den fullständiga modellen för produkten inkluderar huvudkretsschema -numret och Auxiliary Circuit Scheme -numret.

▶ Huvudkretssystemkombinationssekvensdiagram

▶ Elektriskt schematiskt diagram över hjälpkrets

▶ Lista över komponenter i skåpet

▶ Ställa in parametrar såsom spänning, ström och tid i kretsen.

▶ Andra specialtabeller som är inkonsekventa med normal användning av produkten.
