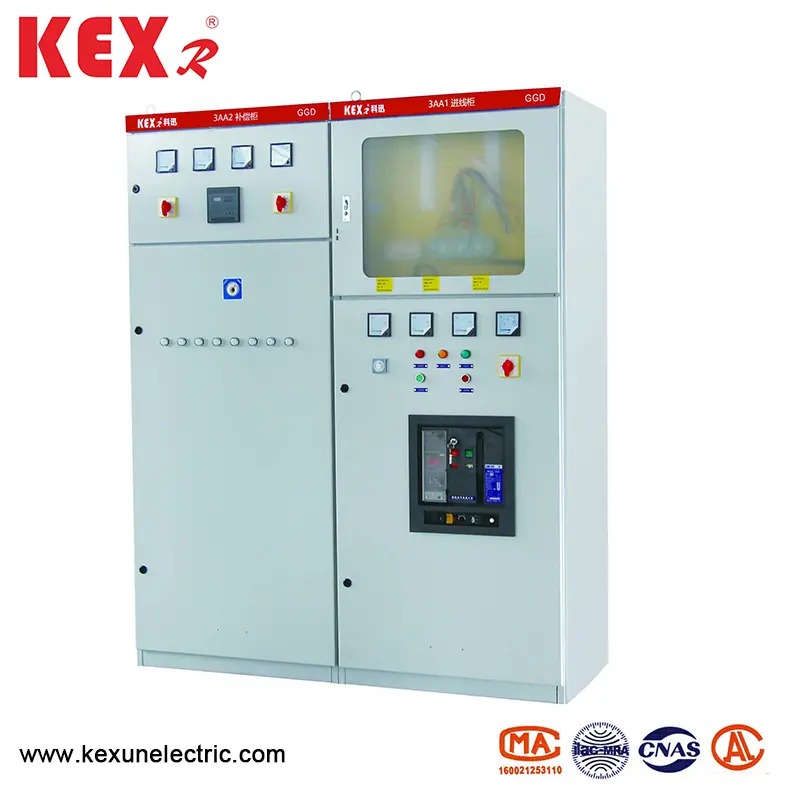

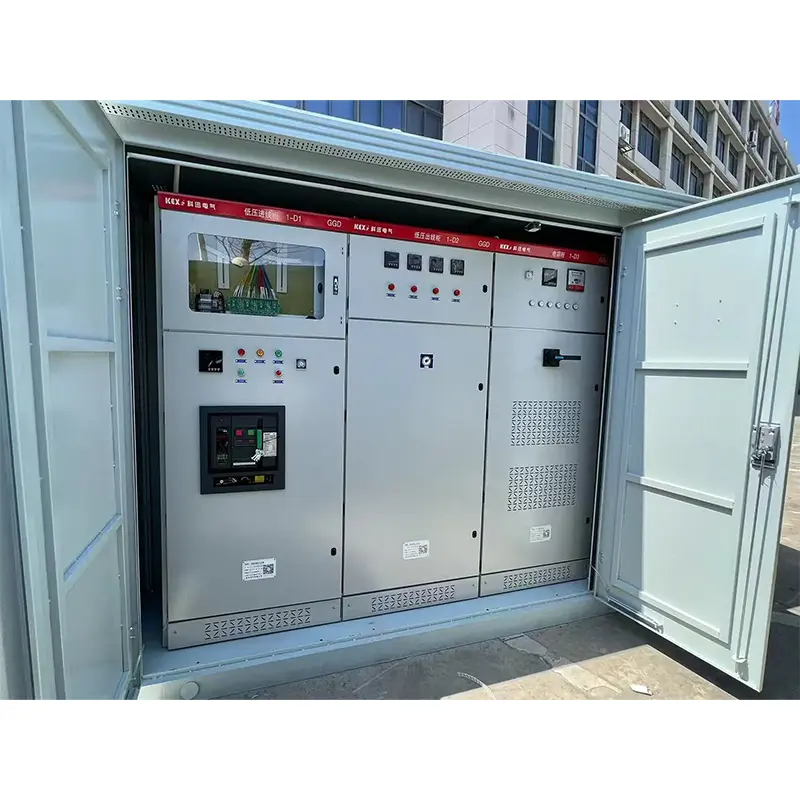

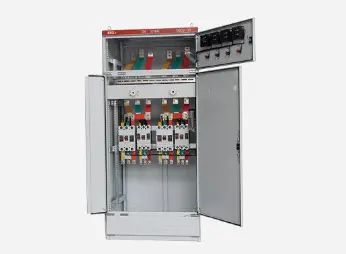

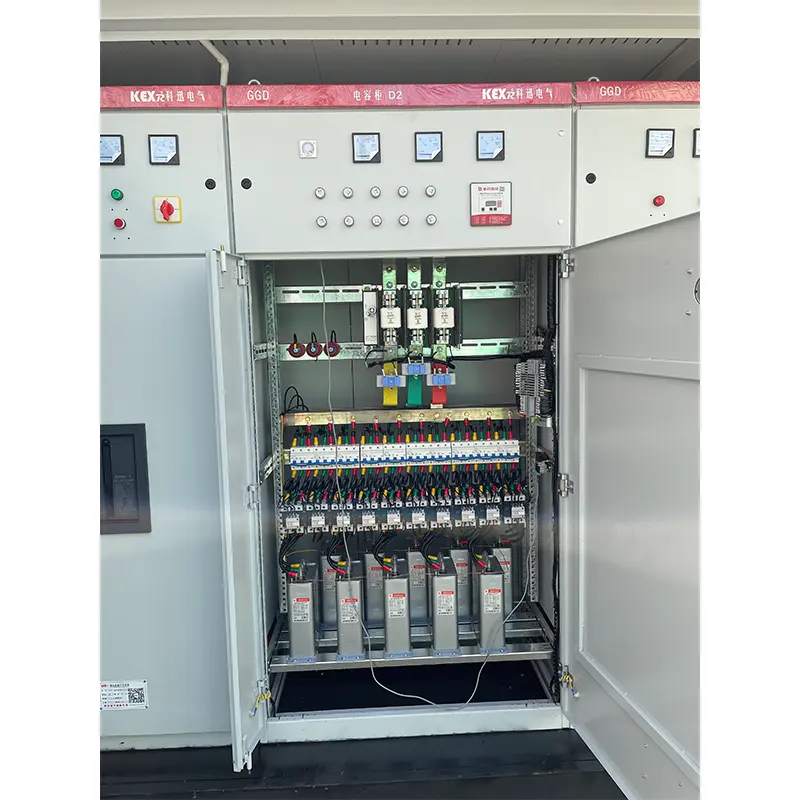

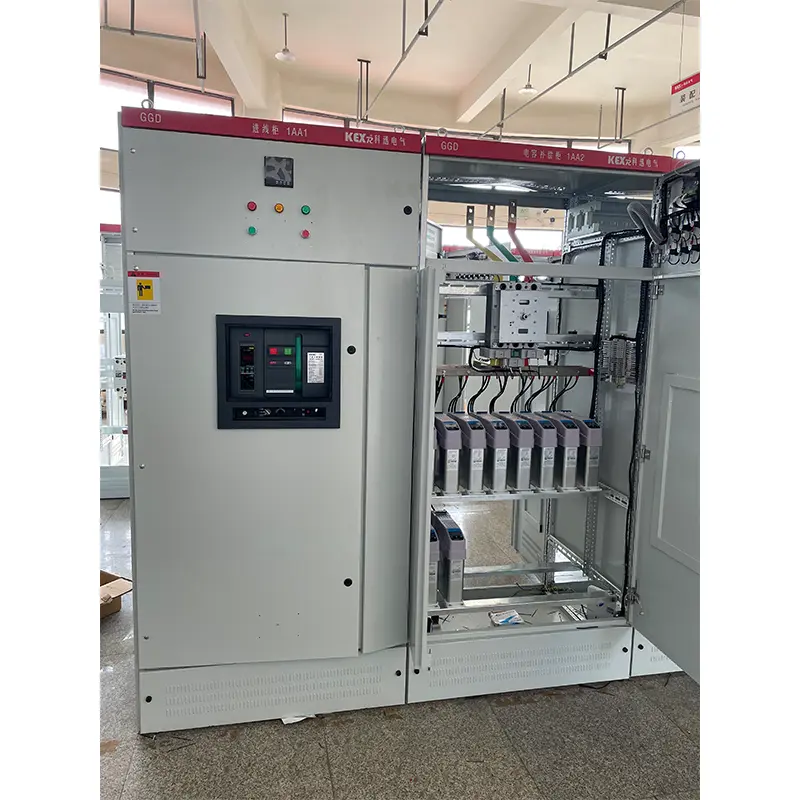

AC Low Voltage Distribution Switchgear

● Använda förhållanden för GGD -AC -lågspänningsfördelningsomkopplare

▶ Den omgivande lufttemperaturen får inte vara högre än +40 ℃ eller lägre än -5 ℃, och medeltemperaturen inom 24 timmar får inte vara högre än +35 ℃

▶ Höjden på inomhusinstallation och användningsplats får inte överstiga 2000m ；;

▶ Den omgivande luftens relativa luftfuktighet bör inte överstiga 50% vid den högsta temperaturen på +40 ℃, och en större relativ temperatur bör tillåtas vid en lägre temperatur (till exempel 90% vid +20 ℃), med tanke på att påverkan av misstänkt dew ibland kan uppstå på grund av temperaturförändringar;

▶ När utrustningen är installerad ska lutningen med det vertikala planet inte överstiga 5:

▶ Utrustningen ska installeras på en plats där det inte finns någon våldsam vibration och påverkan, och där det inte räcker för att korrodera elektriska komponenter;

Obs: När användare har särskilda krav kan de förhandla med tillverkaren.

● Grundläggande elektriska parametrar

● Designfunktion

▶ Skåpet för AC-spänningsfördelning av GGD-typ är i form av allmänt skåp, och ramen monteras genom lokal svetsning med 8MF kallformat stål. Ramdelarna och speciella stöddelar levereras av den angivna ståltillverkaren för att säkerställa skåpets noggrannhet och kvalitet. Komponenterna i det universella skåpet är utformade enligt den modulära principen och det finns 20 monteringshål. Den universella koefficienten är hög, vilket kan få fabriken att förverkliga förproduktionen, vilket inte bara förkortar tillverkningscykeln utan också förbättrar arbetseffektiviteten.

▶ Utformningen av GGD-typ AC-lågspänning Distribution SwitchleArt betraktar fullt ut värmeavledningen vid skåpets drift. Det finns olika antal kylplatser i skåpets övre och nedre ändar. När de elektriska komponenterna i skåpet genererar värme, stiger den heta luften och släpps ut genom den övre spåren, medan den kalla luften kontinuerligt fylls i skåpet genom det nedre spåret, så att det förseglade skåpet bildar en naturlig ventilationskanal från botten till toppen för att uppnå syftet med kylning.

▶ Enligt kraven i modern industriell produktmodelleringsdesign antar GGD-typ AC Low-Spodage Distribution Switchgear metoden för gyllene sektionsförhållande för att utforma skåpets form och divisionens storlek för varje del, vilket gör hela skåpet vackert och generöst.

▶ Skåpdörren är ansluten till ramen med ett roterande gångjärn, vilket är bekvämt för installation och demontering. En gummi remsa är inbäddad i dörren. När dörren är stängd har remsan mellan dörren och ramen en viss kompressionsslag, vilket kan förhindra att dörren direkt kolliderar med skåpet och förbättrar dörrens skyddsnivå.

▶ Instrumentdörren utrustad med elektriska komponenter är anslutna till ramen med flera trådar av mjuka koppartrådar, och installationsdelarna i skåpet är anslutna till ramen med räfflade skruvar, så att hela skåpet utgör ett komplett jordningssystem.

▶ Skåpet på skåpet är tillverkat av polyester orange bakfärg, som har stark vidhäftning och god konsistens. Hela skåpet är i underlätt ton, som undviker den bländande effekten och skapar en bekväm visuell miljö för personalen på tjänst.

▶ Skåpets övre lock kan tas bort vid behov, vilket är bekvämt för montering och justering av huvudbussen på plats. De fyra hörnen av skåpets topp är utrustade med lyftringar för lyft och frakt.

▶ Skyddsnivån för skåpet är IP30, och användare kan också välja mellan IP20 och IP40 enligt kraven i användningsmiljön.

● Installation och användning

När produkten kommer till den mottagande platsen bör den först kontrollera om förpackningen är intakt och meddela de relevanta avdelningarna att hitta orsakerna i tid då problem hittas. För produkter som inte är installerade omedelbart bör de placeras på lämpliga platser enligt bestämmelserna i normala användningsvillkor.

◆ Produktinstallation

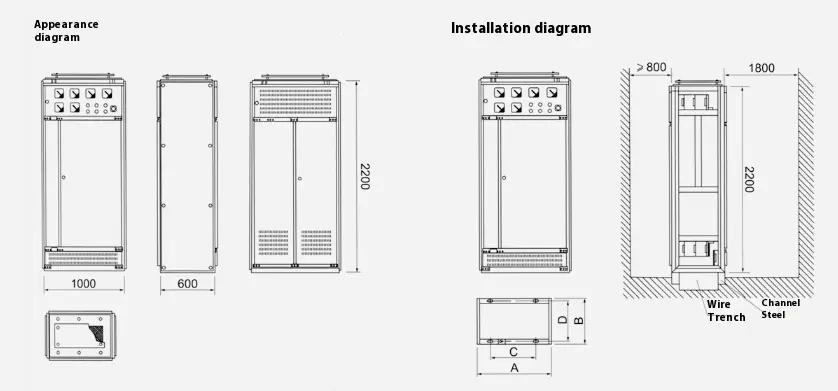

Installationen av produkter ska utföras enligt installationsschematiska diagrammet (se bifogad figur), och de grundläggande kanalstålen och bultarna ska tillhandahållas av användare. När huvudbussen är installerad i en hel rad med tennplätering ska den överlappande ytan repareras och jämnas, rengöras, beläggas med neutral vaselin eller vidtas andra åtgärder och sedan fästas med bultar.

◆ Produkterna ska inspekteras och testas för följande objekt efter installationen och innan de har tagits i drift.

▶ Kontrollera om skåpets övre färg har fallit av och om skåpet är torrt och rent.

▶ Huruvida driftsmekanismen för elektriska komponenter är flexibel och det bör inte finnas någon fast eller överdriven driftsstyrka.

▶ Huruvida avstängningen av de viktigaste och hjälpkontakterna hos de viktigaste elektriska apparaterna är tillförlitliga och korrekt.

▶ Huruvida förhållandet och polariteten för instrumentindikation och transformator är korrekta.

▶ Huruvida samlingen av samlingen är bra och om isoleringen stöder, monteringsdelar och tillbehör installeras ordentligt och pålitligt.

▶ Huruvida hjälpkontakten uppfyller kraven, om säkringens kärnspecifikation för säkringen är korrekt, om inställningsvärdet för reläet uppfyller designkraven och om åtgärden är tillförlitlig och korrekt.

▶ Huruvida kretsens kontakt uppfyller kraven i det elektriska schematiska diagrammet.

▶ Huruvida skyddskretssystemet uppfyller kraven.

▶ Använd en 500-volt megohmmeter för att mäta isoleringsresistensvärdet inte mindre än 1 megohmmeter.

◆ Försiktighetsåtgärder för användning

(1). Denna produkt är inte installerad mot väggen, drivs på ena sidan (framsidan) och underhålls med dubbla dörrar. Endast kvalificerade yrkesverksamma kan komma in eller öppna produktunderhållskanalen och skåpdörren för drift, inspektion och underhåll.

(2). Air Switch efter många gånger kommer att göra huvudkontakten Lokala brännskador och producera kolämnen, öka kontaktmotståndet, bör vara regelbundet underhåll och reparation av luftomkopplare enligt dess driftsinstruktioner.

◆ Produkt komplett uppsättning

▶ Förpackningslista

▶ Produktcertifikat

▶ Instruktioner för användning

▶ Fabrikstestrapport

▶ Relevanta elektriska ritningar

▶ Skåpsdörrnycklar, driftshandtag och reservdelar som anges i kontraktet.

● SCHEMATISK DIAGRAM
