Luftisolerad koppling

● Huvudstruktur och funktion av KXMR6-12 Typ Air-isolerad switchgear

◆Core components:

▶ Lastbrytare: Den används för att slå på och av den normala strömmen (såsom SF6 eller vakuumbelastningsomkopplare).

▶ Säkringsenhet: Ge kortslutningsskydd (vanligt i transformatorskyddskretsen).

▶ Jordomkopplare: Se till att säker jordning under underhåll.

▶ Instrumentrum: Mikrodatorskyddsenhet eller övervakningsmodul kan väljas.

◆ Typiskt schema: Modulär kombination av inkommande linjenhet, utgående linjenhet, mätenhet och PT -enhet.

● Air-isolerad switchgear-applikationsscenario

▶ Ring Network Strömförsörjning: Som en nodomkopplare i dubbel strömförsörjning eller flerkraftsförsörjningsringsnätverkssystem.

▶ Terminalfördelning: Distributionsterminalen för industri- och gruvföretag, kommersiella komplex och bostadskvarter.

▶ Ny energitillgång: Nätansluten kontroll av distribuerad energi såsom fotovoltaisk och vindkraft.

● Använda förhållanden med luftisolerad switchgear

KXRM6-luftisolerad switchgear är lämplig för hög och låg temperatur (+40 ℃ ~ -40 ℃), luftfuktighet, damm, saltföroreningar, gruvor, hög höjd (L000) och andra miljöer. Kortvarig nedsänkning i vatten inom 24 timmar påverkar inte användningen.

Obs: Om höjden är högre, ange den specifika höjden.

● Stadard

KXRM6 Typ Air-isolerade switchgear möter standarder

1. Internationella standarder

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, etc.

2. China Standard

GB3804, GB3906, GB11022, etc.

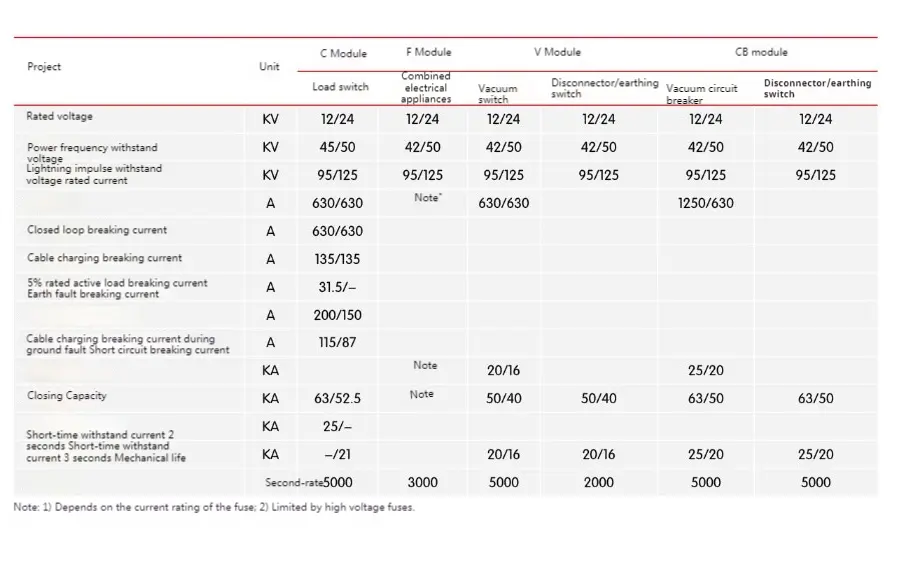

● KXRM6 Typ Air-isolerade switchgear tekniska parametrar tabell

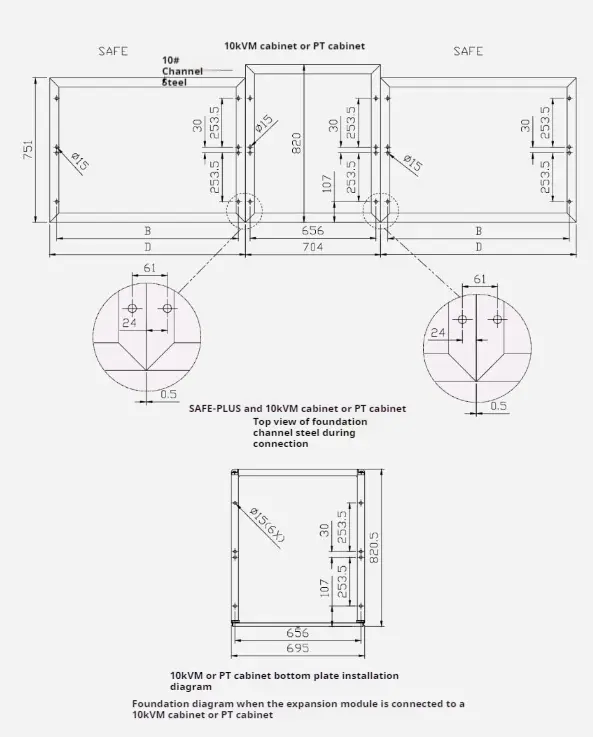

● Struktur och dimensioner av kxrm6-luftisolerad switchgear
