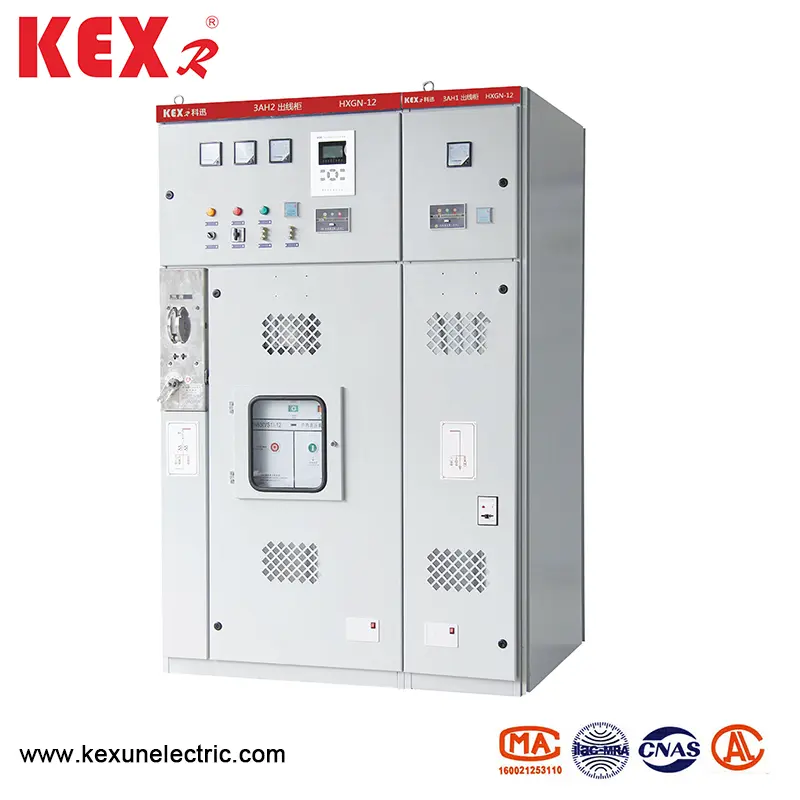

Box Type AC Metal stängd switchutrustning
HxGN □ -12 Box Type AC Metal Stängd switchutrustning är ett ringnätverk som är speciellt producerat av Kexun i China Factory, som är lämplig för 50Hz och 10kV brytbelastning och kortslutning och stängning av kortslutning, har den "5-proof-funktion", stark fullständighet, liten volym och ingen brand och explosion.
Modell: HxGN □ -12
Märke: kexr
Modell: HxGN □ -12
Märke: kexr
● Användningsvillkor
▶ Miljödemperatur: -10 ~ 4 ℃
▶ Höjd: Mindre än 1000 meter
▶ Daglig genomsnittlig luftfuktighet: Mindre än 95%
▶ Månadsvis genomsnittlig luftfuktighet: Mindre än 90%
● Huvudstruktur och egenskaper
▶ Box Type AC Metal stängd switchutrustning är svetsad med högkvalitativ vinkelstål.

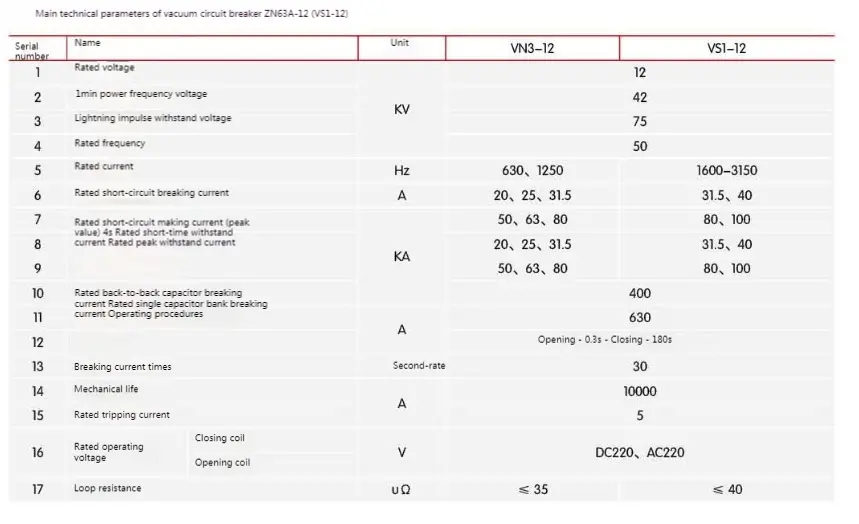

▶ Brottsbrottsrummet ligger i den mellersta (nedre) delen av skåpet, vilket är bekvämt för installation, felsökning och underhåll. Zn63A (VS1-12) Circuit Breaker är utrustad som standard, och en tryckfrisättningskanal tillhandahålls för att säkerställa personlig säkerhet.
▶ Den avancerade och pålitliga roterande frånkopplingen kan säkert komma in i brytningsrummet för underhåll när huvudbussen är live. Avancerad och pålitlig roterande frånkoppling kan säkert slås på när huvudbussen är elektrifierad. Underhåll av rummet.
▶ Skyddsnivån för hela Box Type AC Metal stängd switchutrustning är IP2X
▶ Utrustad med pålitlig och fullt funktionell obligatorisk mekanisk låsenhet, som kan uppfylla kraven i "fem försiktighetsåtgärder" helt enkelt och effektivt.
▶ Ha ett pålitligt jordningssystem.
▶ Det finns ett observationsfönster på dörren, som tydligt kan observera arbetstillståndet för komponenterna i skåpet.
▶ De inkommande och utgående kablarna är lägre än framsidan av skåpbotten, vilket är bekvämt för användare att ansluta.

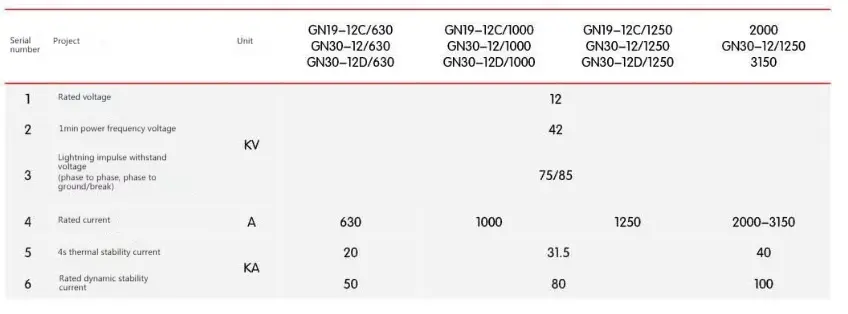

◆ Teknisk parametrar för frånkopplingen
● Huvudanvändning och omfattning ANVÄNDNING AV HXGN □ -12 Typ Box Type AC Metal Stängd switchutrustning
HxGN □ -12 Typ Box Type AC Metal Stängd switchutrustning är lämplig för inomhusinstallation av 3,6-12kV tre-fas AC 50Hz enstaka bussavsnitt. Enheten används för att ta emot och distribuera elektrisk energi och har funktionerna att kontrollera och skydda kretsen. Och kan tillämpas på olika typer av kraftverk, transformatorstationer, industri- och gruvföretag och höghus. Byggnader och andra platser kan också kombineras med ringnätverksskåp som ska användas vid öppnings- och stängningsstationer.
● Huvudteknisk parameter för HxGN □ -12 Typ Box Type AC Metal Stängd switchutrustning
|
Antal |
Punkt |
Enhet |
Data |
||||
|
1 |
Betygsspänning |
Kv |
12 |
||||
|
2
|
Nominell isoleringsspänning |
1 min strömfrekvens tål spänning |
Alternativt mark |
42 |
|||
|
Isolera |
48 |
||||||
|
Blixtimpuls Tål spänning （Alternativ ， mark ， isolatavbrott） |
75/85 |
||||||
|
3 |
Nominell frekvens |
HZ |
50 |
||||
|
4 |
Nominell ström av huvudbussen |
A |
750 |
1250 |
2000-3150 |
||
|
5 |
Nominell ström av filialbussen |
630 |
1000,1250 |
2000-3150 |
|||
|
6 |
4s stabil ström |
De |
20 |
31.5 |
40 |
||
|
7 |
Klassad stabil ström |
50 |
80 |
100 |
|||
|
8 |
Huvudkretselektrisk |
|
＜ 300 |
||||
|
9 |
IP -examen |
|
Ip2x |
||||
|
10 |
Interfasens mittavstånd |
mm |
165 |
210 |
230 |
||
|
11 |
Övergripande dimensioner (bredd, djup och höjd) |
750*1000*1885 |
|||||
Hot Tags: Box Type AC Metal stängd switchutrustning, kinesisk leverantör, fabrikspris, elektriskt skåp, Kexun OEM
