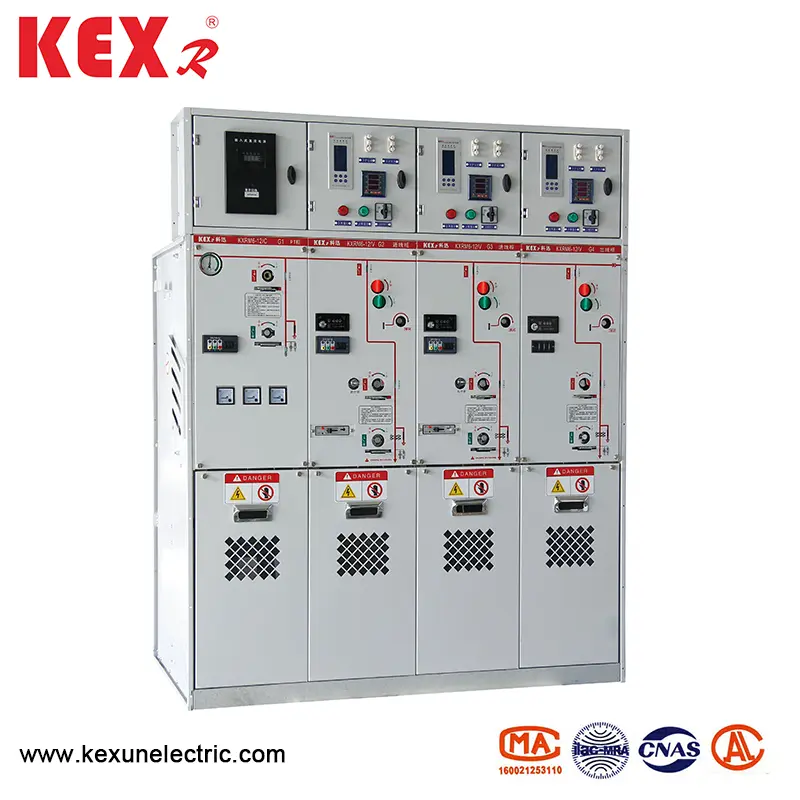

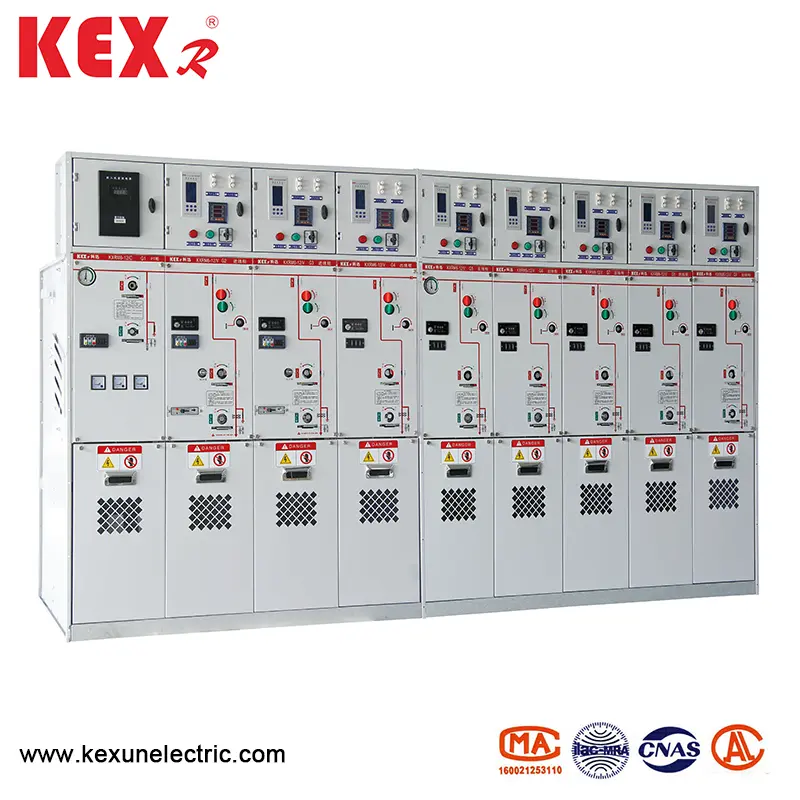

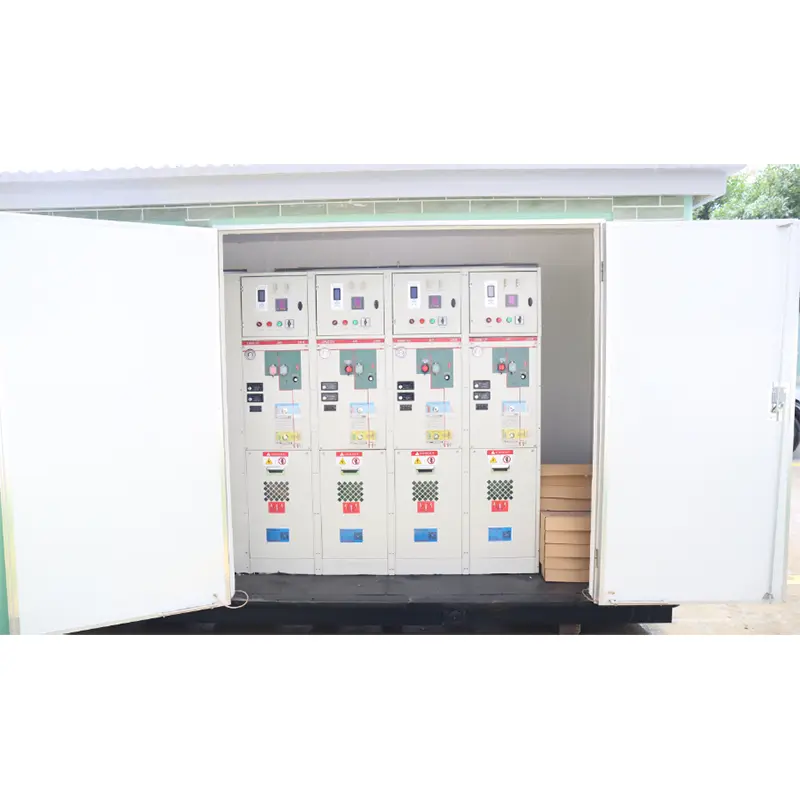

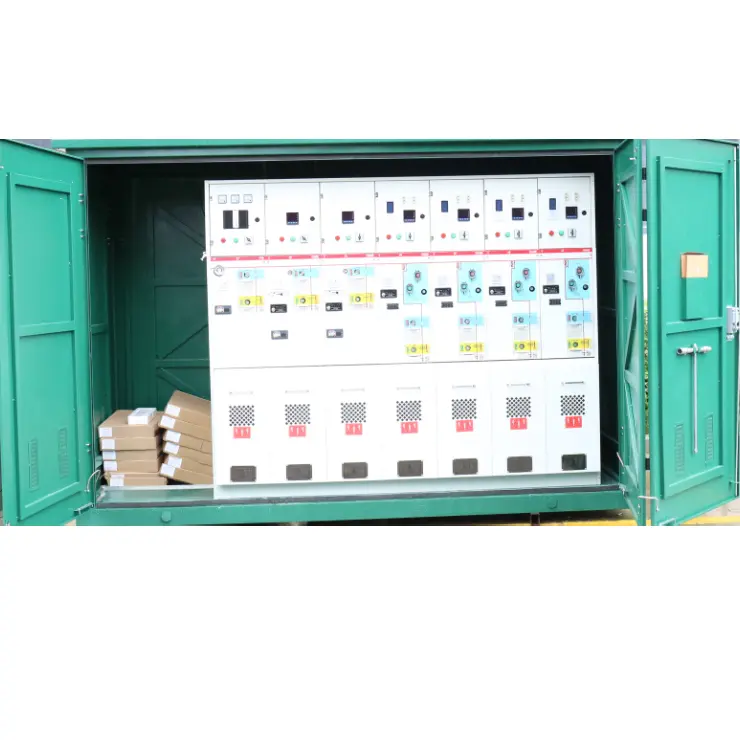

Allt sluten isolerat gasskåp

● Användningsvillkor

KXMR6-12 Typ Alla alla inneslutna isolerade gasskåp är lämpliga för olika miljöer såsom hög och låg temperatur (+40 ℃ ~ -40 ℃), fuktighet, damm, saltföroreningar, gruvor och hög höjd (1000 m), kortvarig nedsänkning i vatten inom 24 timmar påverkar inte användningen.

Obs: Om höjden är högre, ange den specifika höjden.

● Produktfunktioner

▶ KXRM6-12 Alla inneslutna isolerade gasskåp använder SF6-gas som bågsläckning och isoleringsmedium.

▶ Skåpet är helt förseglat och isolerat; Sammanfångar, switchar och levande delar är helt inneslutna i skal i rostfritt stål.

▶ Kaviteten är fylld med 1,4 bar SF6-gas, och skyddsnivån når IP67: Hela omkopplaren är helt opåverkad av yttre miljöförhållanden, vilket kan säkerställa normal drift av omkopplaren även i extrema fall såsom kortvarig vatten nedsänkning, och produkten är underhållsfri för livet.

▶ Skåpet har en perfekt "femprevention" -lösande enhet, som helt eliminerar de möjliga driftsfelen för personal och utrustning orsakad av mänsklig felaktigt.

▶ Alla skåp har tillförlitliga trycklastningskanaler, vilket kan säkerställa den personliga säkerheten för operatörerna även i extrema fall.

▶ Skåpet är uppdelat i två typer: Fast enhetskombination och utbyggbar enhetskombination.

▶ Storleken på KXRM6-12 Alla inneslutna isolerade gasskåp är bekvämt att installera, och det kan vara lämpligt för platser med smala utrymmen och dåliga miljöförhållanden.

▶ Skåpet kan utrustas med elektriska, fjärrkontroll- och övervakningsanordningar beroende på olika behov hos användare.

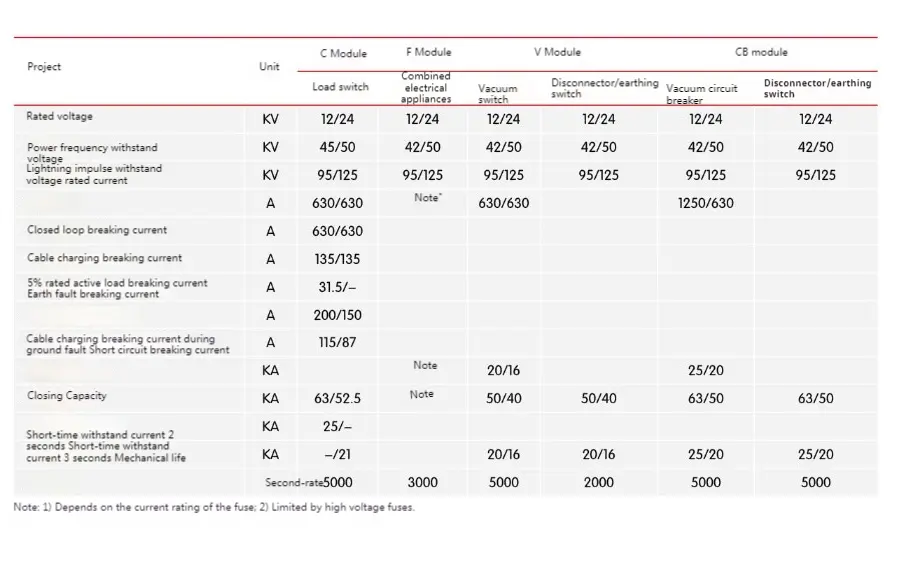

● Teknisk parameter

● Transformator och linjeskydd

KXRM6-12 Alla inneslutna isolerade gasskåpsenhetskombinerad typ tillhandahåller två transformatorskyddslägen, nämligen laddningskombinationsapparaten för lastomkopplare och brytare med reläskydd.

1. Transformer-skydd är en kombination av strömbegränsande högspänningssäkring och lastomkopplare. Säkringsrummet kommer att installeras bakom en separat låst hölje som ligger framför enheten. Lastomkopplaren använder en fjäderenergi lagringsmekanism, som kan utlösas av säkringsfallaren.

2. För att underlätta ersättningen av säkringen kan driftshandtaget användas för att ta bort slutskyddet på säkringskammaren. Säkringsmekanismen för säkringen är förpositionerad, vilket säkerställer hela systemets vattentäta prestanda.

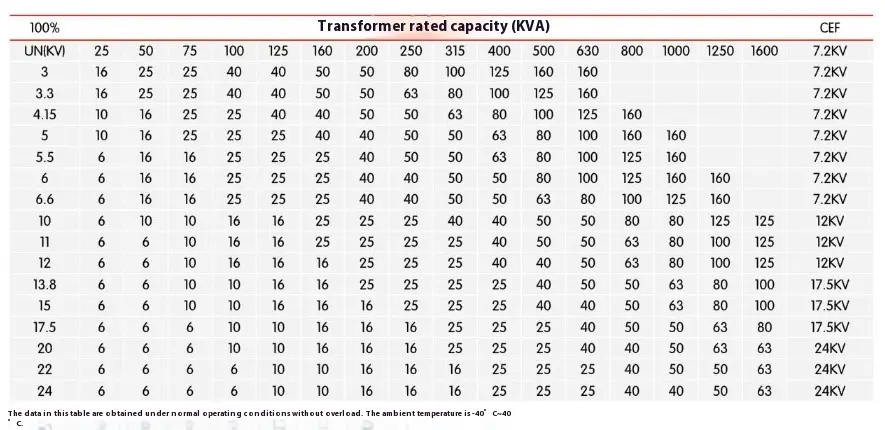

● Jämförelsetabell för säkring och transformator

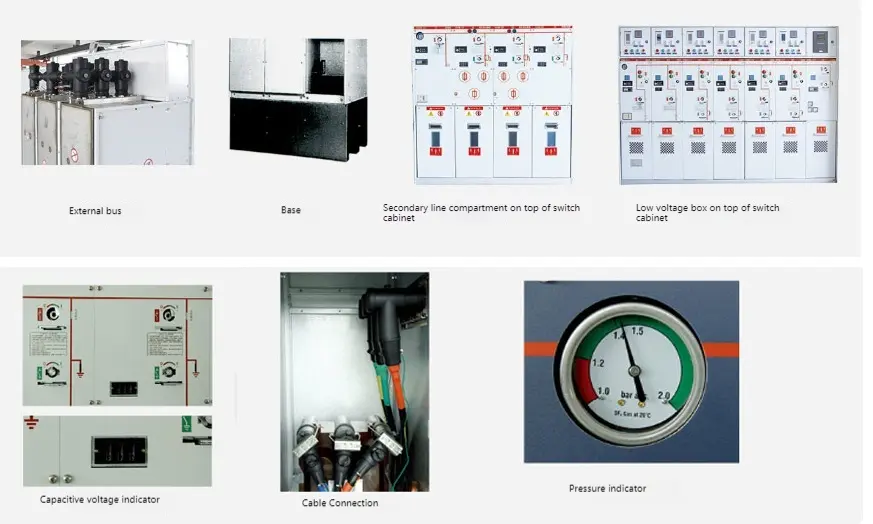

● Valfria tillbehör

◆ Exterkontakt

Alla belastningsomkopplare och brytare kan utrustas med 2NO+2NC som indikerar switchposition. En parallell resa spole (AC eller DC) kan installeras på transformatoromkopplaren och brytaren, och lågspänningskontrollkomponenten ligger bakom frontpanelen.

◆ Spänningsindikering

Kapacitiv spänningsindikator visar om bussningen är laddad eller inte, och uttaget på den kan användas för kärnkraftsfas.

◆ Kortslutning och markfelindikator

För att underlätta felplats kan kabelomkopplare är utrustad med kortslutning och jordningsindikatorer för enkel feldetektering.

◆ Elektrisk drift

Det är ett standardschema för manuell driftsmekanism för kabelomkopplare och transformatorenhet. Du kan också välja att installera en elektrisk driftsmekanism. Kabelomkopplare, vakuumbrytare och jordningsomkopplare drivs alla av mekanismer som ligger bakom frontpanelen. Alla omkopplare och brytare kan drivas med driftshandtag (standardkonfiguration) eller kan utrustas med motorisk driftsmekanism (tillbehör). Jordomkopplaren kan emellertid endast användas manuellt och en mekanism med förmågan att stänga felströmmen är konfigurerad.

◆ Kabling

Standardbussningar i enlighet med DIN47636 är installerade. Alla bussningar har samma höjd från marken och skyddas av kabelrumstäckplattan. Vissa täckplattor kan låsas samman med jordningsomkopplaren, och speciella täckplattor med dubbla kabelrum kan också användas för inkommande dubbelkabel.

◆ Tryckindikator

Vanligtvis utrustad med en tryckindikator, som bildas av en tryckmätare. Dessutom kan elektriska kontakter tillhandahållas för att indikera tryckreduktionen.

◆ Nyckellås

Nyckellås för brytare, lastomkopplare och jordningsomkopplare kan installeras. Det kan vara utrustat med låsslåsande halvmittel, som är lämplig för brytare, lastomkopplare och jordningsomkopplare.

◆ Kylare

Alla ringnätverksenheter kan utrustas med ARC -arresterare. När bågen inträffar inuti stängs båge -arresterarna automatiskt på den inkommande bussningen, inklusive D, DE och V -moduler, och alla kabelmoduler kan utrustas med en bågarresterare. De måste beställa med enheten och kan inte ändra den. Åtgärden för ARC -släckare kan indikeras med denna metod, och de elektriska kontakterna i SF6 -skåpet är anslutna till terminalen bakom frontpanelen.

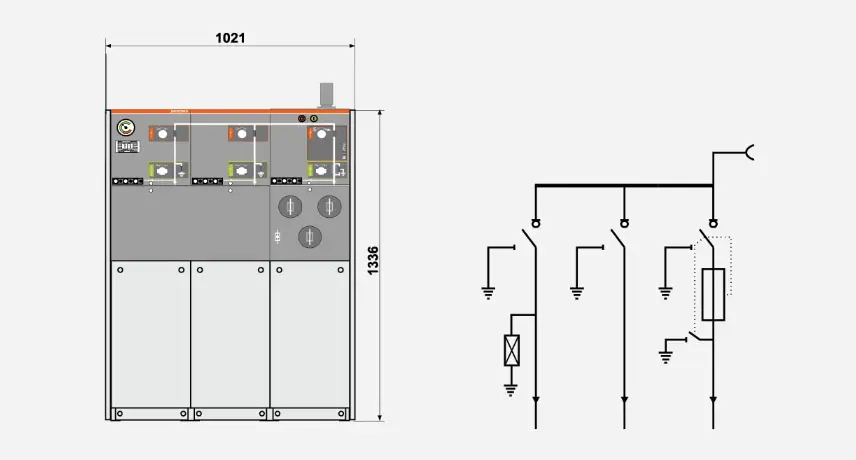

● Programbeskrivning

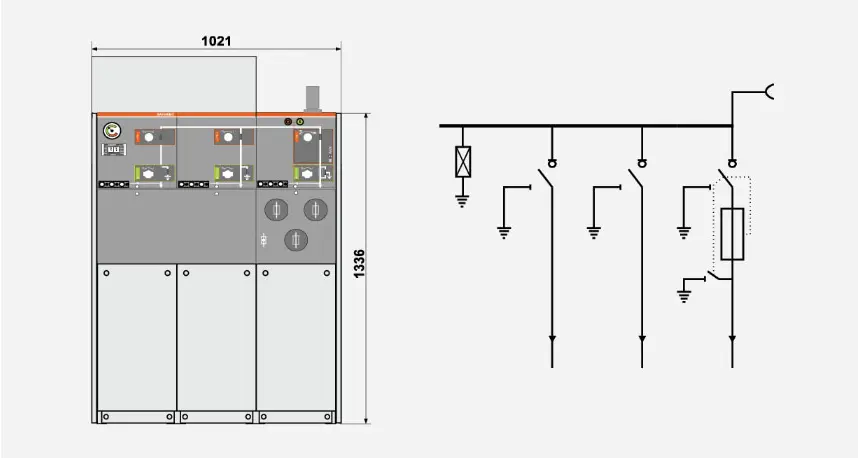

◆ Schema 1 SA+CCF+

Installera Lightning Arrester på bussen och lämna den för expansion.

Obs: Antalet switchenheter får inte vara mindre än 3.

◆ Schema 2 CCF+

Installera Lightning Arrester i den inkommande linjen och reservera expansionen.

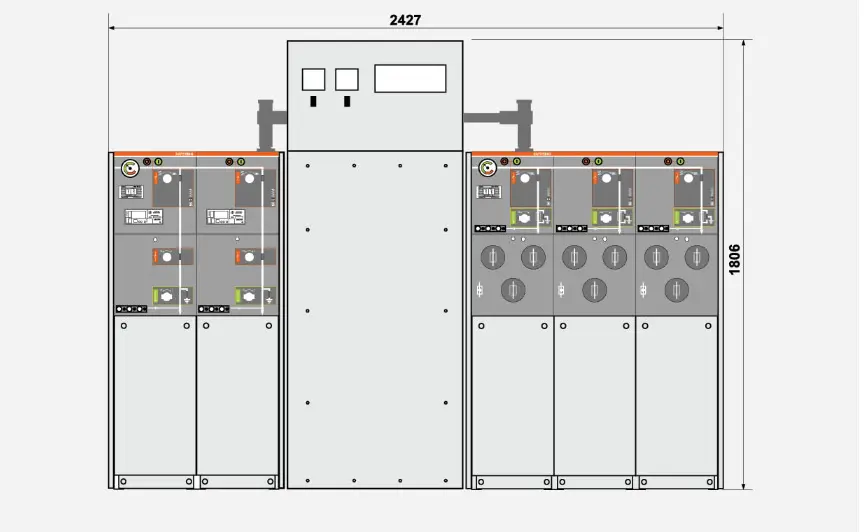

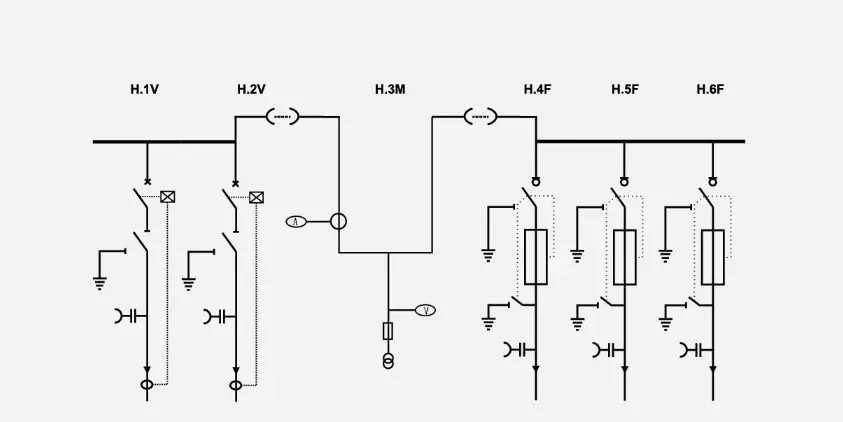

◆ Schema 3 W+M+FFF

Högtryckssidorberäkning
