Högspänningsringsnätskåp
Kexun är tillverkaren som specialiserat sig på högspänningsringsnätskåp i Kina.

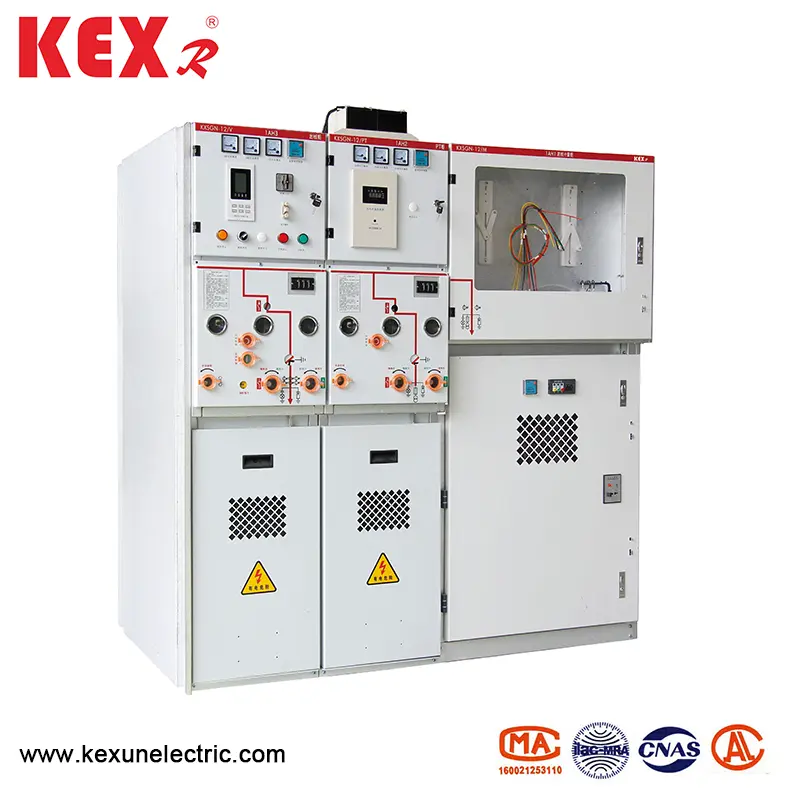

Dess bästsäljande produkter KXSGN-12-SIS3 är en solid isolering helt sluten switchgear. Den antar modulärt, helt förseglat, helt isolerat och helt metallstängd struktur. Ytan är belagd med ledande eller halvledande skärmningskikt, som kan vara direkt och pålitligt jordad.
Modell: KXSGN-12-SIS3
Märke: kexr
Dess bästsäljande produkter KXSGN-12-SIS3 är en solid isolering helt sluten switchgear. Den antar modulärt, helt förseglat, helt isolerat och helt metallstängd struktur. Ytan är belagd med ledande eller halvledande skärmningskikt, som kan vara direkt och pålitligt jordad.
Modell: KXSGN-12-SIS3
Märke: kexr
● Designfunktion
▶ Vakuumavbrottsbrytaren och belastningsomkopplaren är inkapslade av epoxiharts. Modulär integrerad huvudkrets med manuell och elektrisk tre-stationskoppling.
▶ Vakuumavbrottsbrytarmodulen har förmågan att öppna och stänga kortslutningsström.
▶ Det finns ett synligt fraktur i den stängande jordningspositionen för tre-stationens frånkoppling, och frånkopplingen och jordningsomkopplaren kan snabbt öppna och stänga kortslutningsströmmen.
▶ Epoxihartsisolerad luftkammarbox förseglad med tre-stationens isolerande switch kan trycka torrluft med 0,04MPa. Den är utrustad med en tryckmätare för att övervaka det inre trycket online för att förhindra läckage och extravasation och för att skydda den isolerande omkopplaren och jordningsomkopplaren.

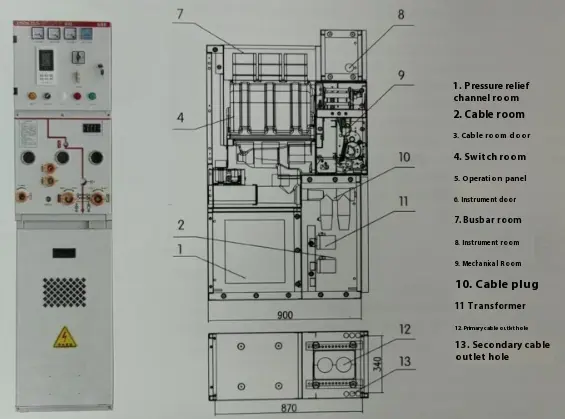

● Strukturell dimension
● Övre isolerad dimensionsteckning
|
Planera |
Skåpbredd |
Skåpdjup |
Skåpshöjd |
Overhead -disposition |
|
Pt inkommande linje |
450 |
900 |
1600 |
Fördjupas 260 |
|
Inkommande och beskrivning |
425 |
900 |
1600 |
Fördjupas 260 |
|
Sammankoppling |
425 |
900 |
1600 |
Fördjupas 260 |
|
Samtrafik |
425 |
900 |
1600 |
Fördjupas 260 |
|
Samling |
425 |
900 |
1600 |
Fördjupas 260 |
|
Traditionell mätning |
750 |
900 |
1600 |
Fördjupas 260 |
|
Kompaktmätning |
425 |
900 |
1600 |
Fördjupas 260 |
|
Strömförsörjning pt |
450 |
900 |
1600 |
Fördjupas 260 |
|
Kontroll- och skyddsbasstation |
425 |
900 |
1600 |
Fördjupas 260 |
● Tekniska parametertabeller
◆ Breaker Technical Parameter
|
Punkt |
Enhet |
Data |
||
|
Betygsspänning |
Kv |
12 |
||
|
Nominell frekvens |
HZ |
50 |
||
|
Nominell isoleringsnivå |
1 m arbetsfrekvens tål spänning |
Kv |
42 |
|
|
Blixtimpuls tål spänning |
Kv |
75 |
||
|
Nominell ström |
A |
630 |
1250 |
|
|
Betygsatt kortslutning Breaking Current （1SC） |
De |
20 35 |
31.5 |
|
|
Klassad kortslutning Stängande ström （topp） |
De |
50 63 |
80 |
|
|
Klassad topp tål ström |
De |
50 63 |
80 |
|
|
Klassad kortvarig tålström |
De |
20 25 |
31.5 |
|
|
Klassad korttidsbrytningstider |
Tid |
30 |
30 |
|
|
Klassad korttidsbrytande aktuell varaktig tid |
S |
4 |
||
|
Nominell driftssekvens |
Auto återlämnande |
|
Off-0,3S-Off-180-Onoff |
|
|
Icke-automatisk återkallelse |
|
Off-0,3S-Off-180-Onoff |
||
|
Mekaniskt liv |
Tid |
3000 |
||
|
Klassad brytström av enkondensatorbanken |
A |
630 |
||
|
Betygsatt brytningsström av B till B -kondensatorbanken |
A |
400 |
||
◆ Teknisk parametrar för lastomkopplare (enhet C)
|
Punkt |
Enhet |
Data |
|
Nominell ström |
A |
630 |
|
Klassad kortslutning utanför strömmen |
De |
50 |
|
Klassad kortsiktig tålström |
Ka/s |
20/4 |
|
Lastbrytare mekaniskt liv |
Tid |
10000 |
|
Lastbrytare elektriskt liv |
Tid |
10000 |
◆ Teknisk parametrar för lastomkopplare (enhet C)
|
Punkt |
Enhet |
Data |
|
Nominell ström |
A |
125 |
|
Klassad kortslutningsström |
De |
31.5 |
|
Klassad kortslutningsström |
De |
80 |
|
Nominell överlämningsström |
A |
3150 |

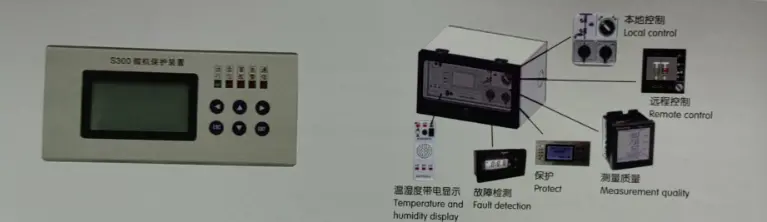

● Intelligensterminalen i högspänningsringsnätverket
KXSGN-12-SIS3-serie av högspänning Ring Network Cabinet antar multifunktionellt intelligent skyddsterminal, som är en ny generation av multifunktionell driftskontroll och skyddsterminalutrustning utvecklad av kexr, integrering av intelligent driftskontroll, primärkretsens simulering, mikrocomputer-reläskydd, mätning, temperatur och fuktighetskontroll, hög volymdesplay live-visning, kabelfel, kabelmonitor, kabelmonitor, microcomputer reläskydd, mätning, temperatur och fuktighetskontroll, hög volymdesplay live-visning, kabelfel, kabelfel, kabelfel, kabelfel, kabelfel, kabelfel, kabelmonitor, fjärrmonitor och annan funktion. Utseendet är utsökt och vackert, vilket förenklar switchskåpspanelen, minskar den totala volymen för det fasta isoleringsskåpet, förbättrar effektivt den externa installationseffektiviteten och förbättrar kvaliteten på switchgear.
