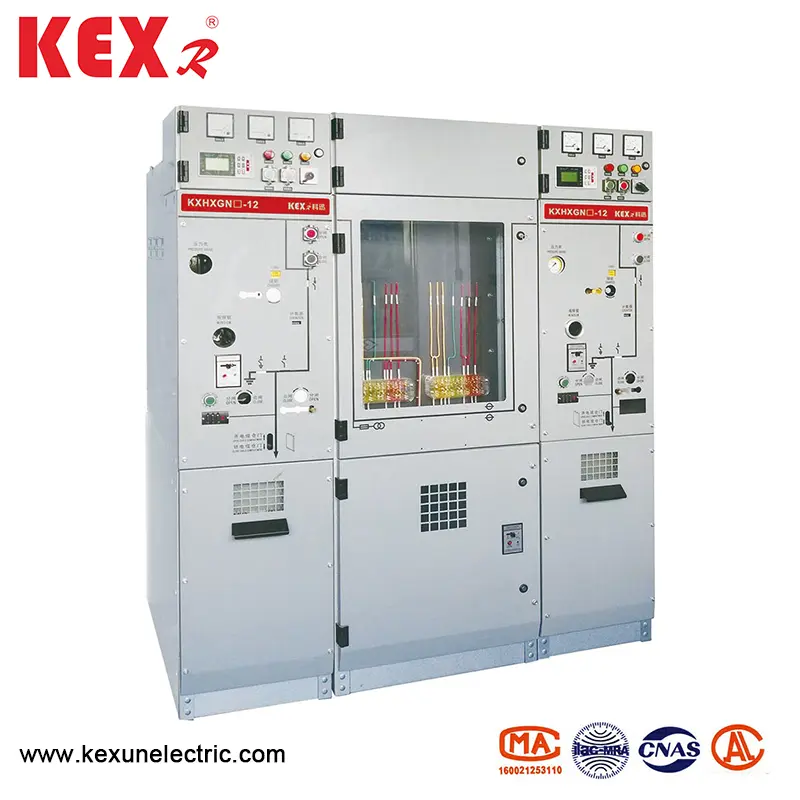

Högspänningsringsnätskåp
Som en välkänd tillverkare av högspänningsringsnätskåp i Kina har Kexuns HxGN (H) □ -12 -serieprodukter egenskaperna för enkel struktur, flexibel drift, tillförlitlig sammanlåsning och bekväm installation och kan ge tillfredsställande tekniska lösningar för olika applikationer och olika användare.
Modell: HxGN (H) □ -12
Märke: kexr
Modell: HxGN (H) □ -12
Märke: kexr
● Produktöversikt
Högspänningsringsnätskåpet som gjorts av Kexun antar avancerad avkänningsteknologi, informationsteknologi och enkla och flexibelt konfigurationsschema för att möta den ständigt föränderliga marknadens efterfrågan och uppfyller också kraven i Power Grid Intelligence.
HXGN (H) □ -12 Typ Högspänning Ring Net-skåpet är lämpligt för industriella och civila kabelringsnätverk och distributionsnätverksprojekt. Som acceptans och distribution av elektrisk energi är den särskilt lämplig för kraftfördelning i stadsbostadsområden, små sekundära transformatorstationer, växelsstationer, kabelgrenbox, boxstationer, industri- och gruvföretag, köpcentra, flygplatser, tunnelbanor, vindkraftproduktion, sjukhus, stadioner, järnvägar, tunnlar och andra platser.
HxGN (H) □ -12 uppfyller kraven i relevanta nationella standarder, elmaktindustrstandarder, internationella standarder och andra standarder. Dess switchar och huvudsakliga elektriska komponenter är integrerade moduler, och de ledande delarna mellan faserna är inkapslade av fast isolering. Skärmade kabelanslutningar används för externa ledningar, och skärmade isolerade bussar används för att ansluta bussar av funktionella enheter. Därför förbättras användningssäkerheten kraftigt. Samtidigt antar dess driftsmekanism vårmekanismen och dess mekaniska liv är mer än 10000 gånger. All driftsdata och utrustningsstatus kan övervakas på distans och utan tillsyn. Det är en överlägsen kraftfördelningsanordning.
Följande enheter kan väljas i skåpet för att bilda en ekonomisk och praktisk strömförsörjningsenhet: Vakuumbrytningsenhet (630A, 20-25KA); Vakuumbelastningsenhet (630, 20-25KA).
● Tekniska parametertabeller
◆ Breaker skåp
|
Punkt |
Enhet |
Data |
||
|
Betygsspänning |
Kv |
12 |
||
|
Nominell frekvens |
HZ |
50 |
||
|
Nominell isoleringsnivå |
1 min strömfrekvens tål spänning |
Mark, alternativ |
Kv |
42 |
|
Isoleringsbrott |
48 |
|||
|
Blixtimpuls tål spänning (topp) |
Mark, alternativ |
Kv |
75 |
|
|
Isoleringsbrott |
85 |
|||
|
1 min effektfrekvens tål spänning av kontrollslingan (till marken) |
Kv |
2 |
||
|
Nominell ström |
A |
630 |
||
|
Klassad på kort sikt tål ström (virtuellt värde) |
Huvudkrets/jordningsswitch |
De |
24/4 |
|
|
Jordanslutningsslinga |
De |
21.7/4S |
||
|
Klassad topp tål ström |
Huvudkrets/jordningsswitch |
De |
63 |
|
|
Jordanslutningsslinga |
De |
54.5 |
||
|
Klassad kortslutning Breaking Current and Times |
Ka/tid |
25/30 |
||
|
Klassad kortslutning Stängningsström (Peak) |
De |
63 |
||
|
Klassad kabelladdningsström |
A |
25 |
||
|
Klassad drift av brytare |
|
0-0.3S-CO-180S-CO |
||
|
Mekaniskt liv |
Kretsbrytning /isoleringsomkopplare |
Tid |
10000/3000 |
|
|
IP -examen |
Förseglad låda |
|
IP67 |
|
|
Byteskal |
|
Ip4x |
||
|
Gastryck |
Klassad gasladdningsnivå (20 ℃, mättryck) |
MPA |
0.02 |
|
|
Betygsatt gas Min -funktionsnivå (20 ℃, mättryck) |
MPA |
0 |
||
|
Försegling |
Årlig läckagehastighet |
%/År |
≤0,05 |
|
◆ Lastbrytare skåp
|
Punkt |
Enhet |
Data |
||
|
Betygsspänning |
Kv |
12 |
||
|
Nominell frekvens |
HZ |
50 |
||
|
Nominell isoleringsnivå |
1 min strömfrekvens tål spänning |
|
Kv |
|
|
|
|
|||
|
Blixtimpuls tål spänning (topp) |
|
Kv |
|
|
|
|
|
|||
|
1 min effektfrekvens tål spänning av kontrollslingan (till marken) |
Kv |
2 |
||
|
Nominell ström |
A |
630 |
||
|
Klassad på kort sikt tål ström (virtuellt värde) |
Huvudkrets/jordningsswitch |
De |
24/4 |
|
|
Jordanslutningsslinga |
De |
21.7/4S |
||
|
Klassad topp tål ström |
Huvudkrets/jordningsswitch |
De |
63 |
|
|
Jordanslutningsslinga |
De |
54.5 |
||
|
Klassad kortslutning Stängningsström (Peak) |
Lastomkopplare/markomkopplare |
De |
63 |
|
|
Klassad aktiv belastning avbryter strömmen |
A |
630 |
||
|
Betygsatt stängd slingavbrott |
A |
630 |
||
|
5%betygsatt aktiv belastning avbryter strömmen |
A |
31.5 |
||
|
Klassad kabelladdningsström |
A |
10 |
||
|
Klassade aktiva belastningstider |
Tid |
100 |
||
|
Markfelström |
A/tid |
31,5/10 |
||
|
Krets- och kabelladdningsströmavbrott under markfelström. |
A/tid |
17.4/10 |
||
|
Mekaniskt liv |
Kretsbrytning /isoleringsomkopplare |
Tid |
10000/3000 |
|
|
IP -examen |
Förseglad låda |
|
IP67 |
|
|
Byteskal |
|
Ip4x |
||
|
Gastryck |
Klassad gasladdningsnivå (20 ℃, mättryck) |
MPA |
0.02 |
|
|
Betygsatt gas Min -funktionsnivå (20 ℃, mättryck) |
MPA |
0 |
||
|
Försegling |
Årlig läckagehastighet |
%/År |
≤0,05 |
|

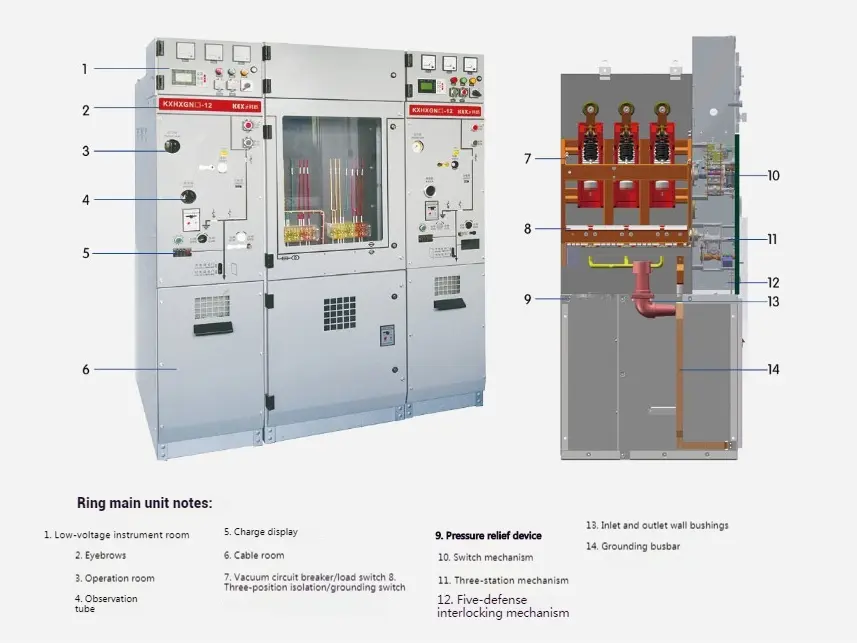

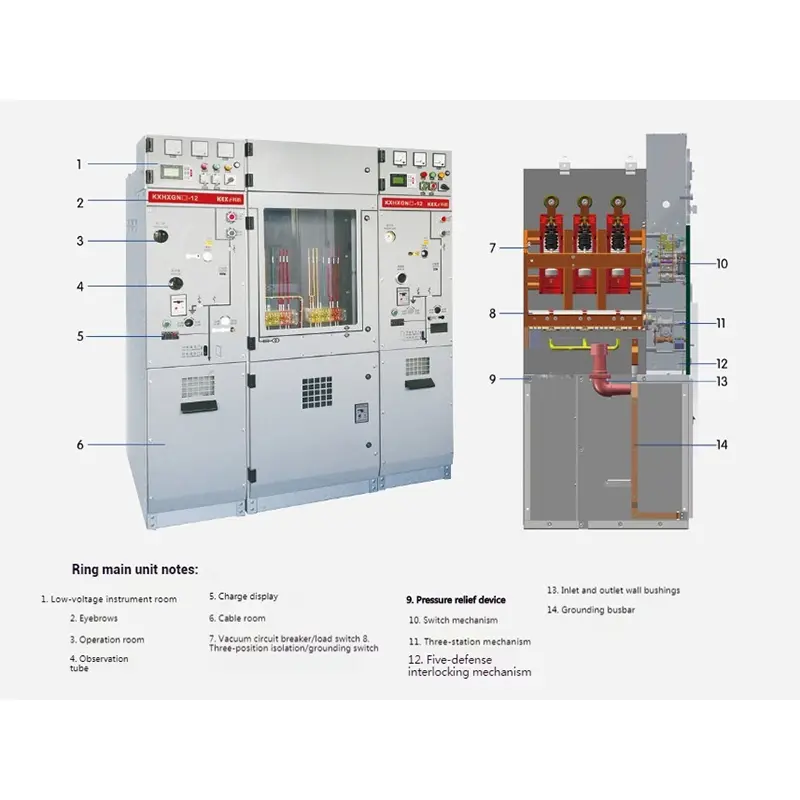

● Produktstruktur

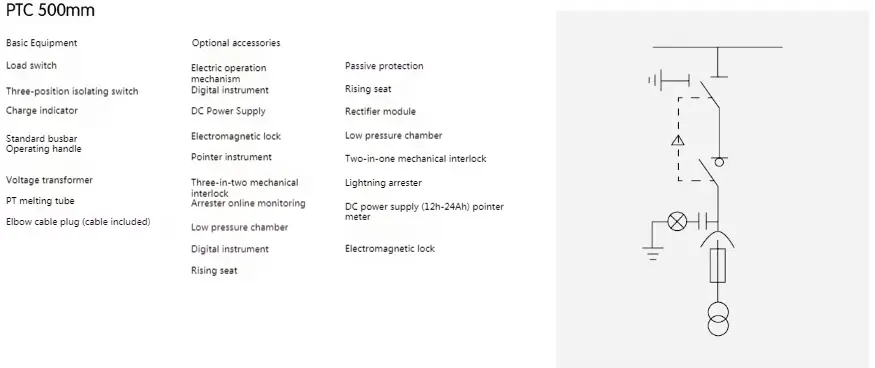

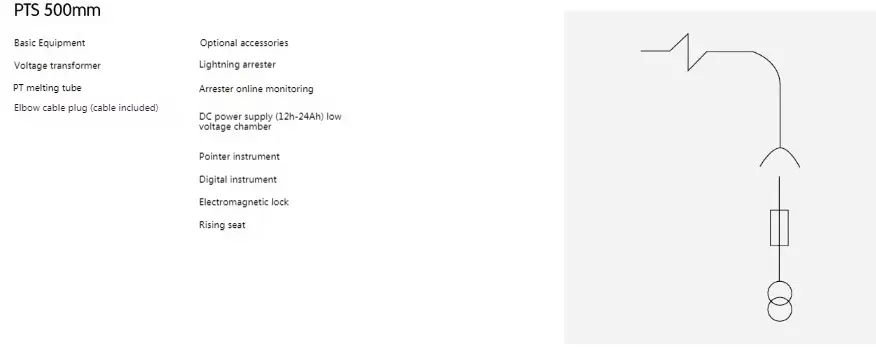

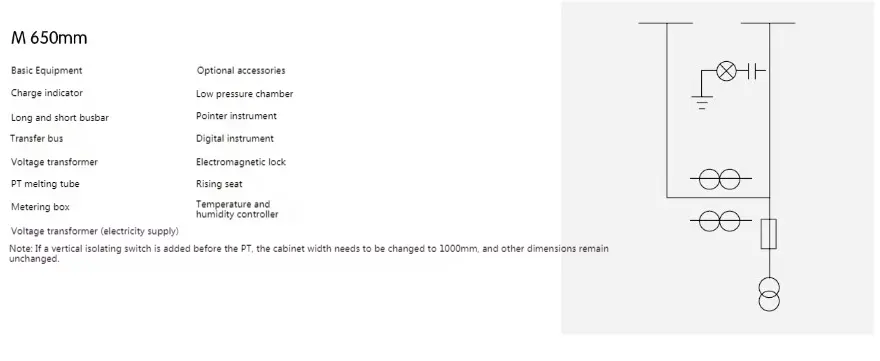

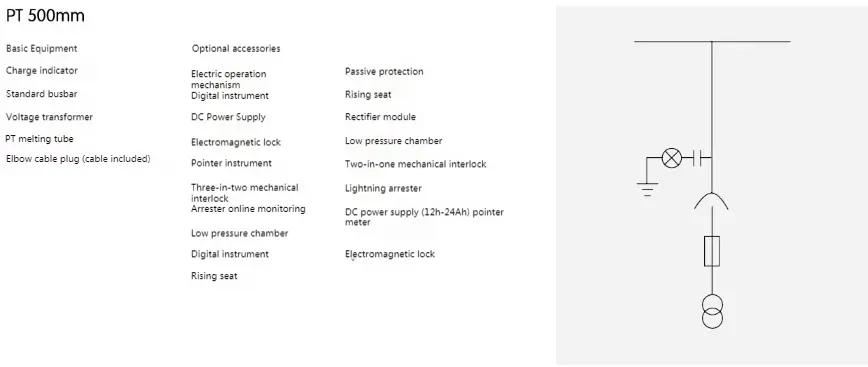

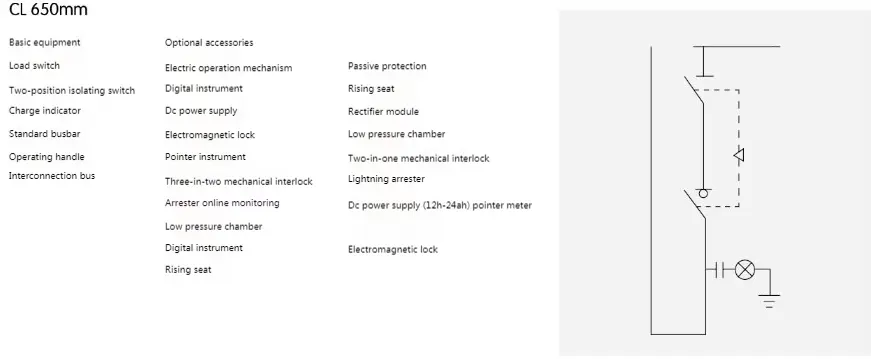

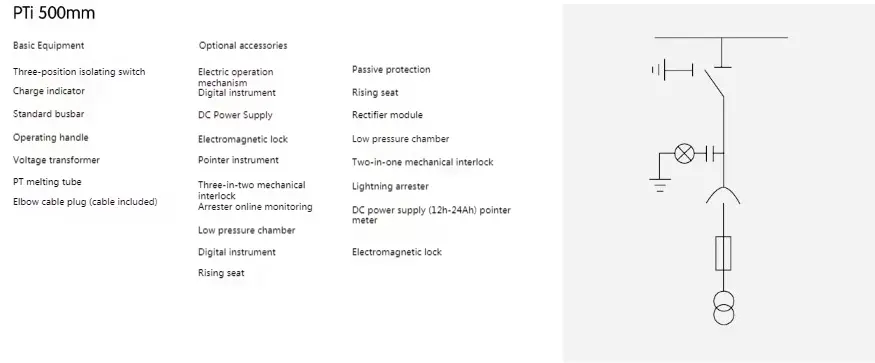

● Tilldelningsplan för högspänningsringsnätskåpet

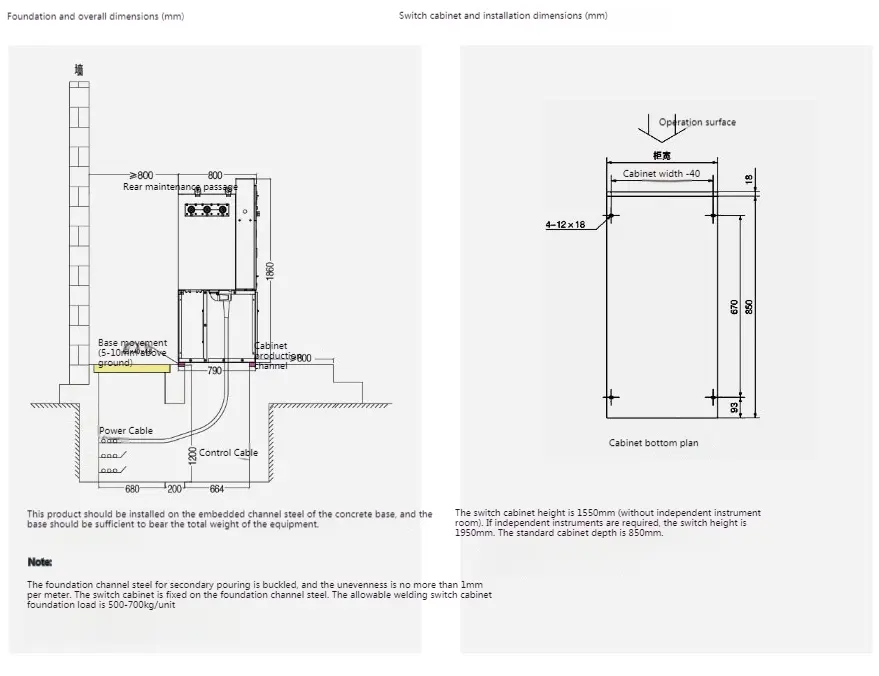

◆ Installationsinstruktioner
