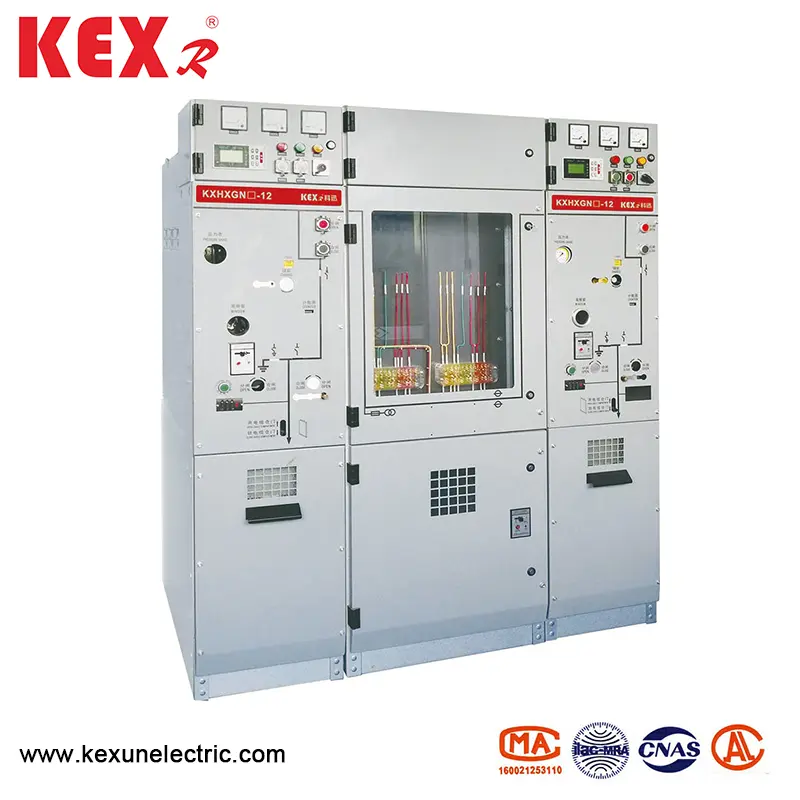

Miljöskydd gasisolerad ring huvudenhet

● Produktfunktioner

▶ Brett applikationsintervall: Miljöskyddsgasisolerad ring Huvudenhet använder inte någon giftig och skadlig gas, som bestämmer säkerheten för användningsmiljön. Oavsett om det är i källaren, i tunneln, på fartyget eller i olika miljöer inom och utanför. Det inre av högtryckslagret kan fyllas med torr luft eller kväve, vilket är lämpligt för säker användning under hårda förhållanden, såsom hög höjd, stark sandstorm, låg temperatur, allvarlig förkylning, höga miljöskyddskrav, ofta driftsplatser, säkra explosionssäkra platser, hög salt dimma och kondensation. Helt isolerad och helt sluten är den lämplig för utrustningen att fortsätta igång efter att ha vidtagit några rengörings- och torkningsåtgärder efter en kort period med vatteninflöde.

▶ Underhållsfri: HxGN (H) □ -12 Typ Miljöskydd Gasisolerad ring Huvudenhet är i ett helt förseglat tillstånd med undantag för högspänningsomkopplingsdelen i driftsmekanismen, så att rengöring och underhåll kan undvikas och kostnaden för drift och underhåll kan minskas. Switch -skåpet har en hög grad av automatisering, och online -detekteringsfunktionen kommer att informera användaren om driften av utrustningen i realtid. Det är mer gynnsamt för automatiseringen av distributionsnätverket. Minska manuella driftskostnader och produktionskostnader för elkraftsföretag.

▶ Hög säkerhet: Perfekt sammanlåsningssystem, trefasisoleringsfraktur är tydligt synlig, vilket undviker felaktiga olyckor. Avbruten SF. Applicering av gas. Stärka interfasisoleringsstrukturen för att undvika kortslutning för interfas eller flera slingor för att utvidga eller orsaka explosionolyckor. Vakuumavbrottet med explosionssäker och miljöskyddsgasskåp vakuumenergi antas, och den fasta tätningspolen har ytterligare skyddande prestanda för omkopplaren.

▶ Enkel drift: Divonnector Grounding Switch har bara ett driftshandtag, så det finns inget behov av att identifiera och oroa sig för misstag. När brytaren är igång kan driftshandtaget för kopplingsbrytaren inte drivas, och det finns inget behov av komplicerad teknisk utbildning, vilket gör operationen extremt enkel och förhindrar driftsfelet. Den fasta tätningspolen bildas av Epoxy Harts APG -processen, som har utmärkta elektriska och mekaniska egenskaper

▶ Den fasta tätningspolen är den viktigaste delen av omkopplaren, som är både en isolerande del och en bärande del. Samtidigt uppfyller det de tekniska kraven för värmebeständighet, kallmotstånd, sprickmotstånd, hög mekanisk styrka och god isoleringsstyrka.

▶ Den enskilda skåpstrukturen antar den allmänna isolerade buss- och kabelpluggen som produceras av professionella kabeltillbehörstillverkare. Switchgear kan monteras på plats och utvidgas när som helst, vilket undviker besväret med transport och installation orsakad av flera grupper av skåp. Naturligtvis kan kombinerade skåp också tillhandahållas på begäran.

▶ tydligt synlig verklig isoleringsfraktur.

▶ Hela serien av produkter är utformade på ett enhetligt sätt, vilket ger olika skåpstyper (brytare, lastomkopplare, PT, bussbar, bussbar, etc.) som krävs av användare, och de geometriska dimensionerna är helt konsekventa.

▶ Switch -skåpet har intelligenta gränssnitt och sensorinstallationspositioner, som kan uppfylla kraven i Smart Grid efter att ha varit utrustad med intelligent utrustning.

▶ Huvudbussen adopterar standard Silicone Rubber Dry Bus.

▶ Avkopplingen antar tre-stationskoppling, som är installerad på busssidan.

▶ Den utmärkta prestandan för miljöskyddsgasisolerad ringhuvudenhet

Bestämmer att det helt kan ersätta SF6 Load Switch Ring Network Cabinet.

● Användningsvillkor

◆ Temperatur ： -25 ~ 45 ℃

◆ Max daglig temperatur: 35 ℃

◆ IP -grad ： Laddad kroppsförsegling IP67, Switch skåpskal IP4X

◆ Den omgivande luften av miljöskyddsgasisolerad ringhuvudenhet bör inte uppenbarligen förorenas av frätande brännbar gas och vattenånga.

◆ Det finns ingen ofta våldsam vibrationsplats, och hårdhetsdesignen under hårda delar uppfyller olika krav.

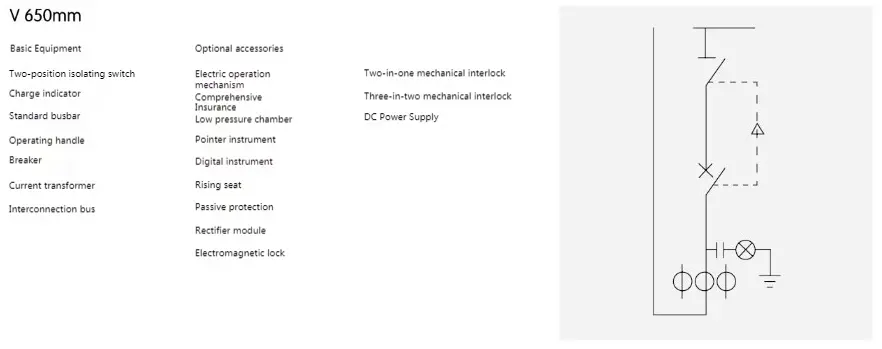

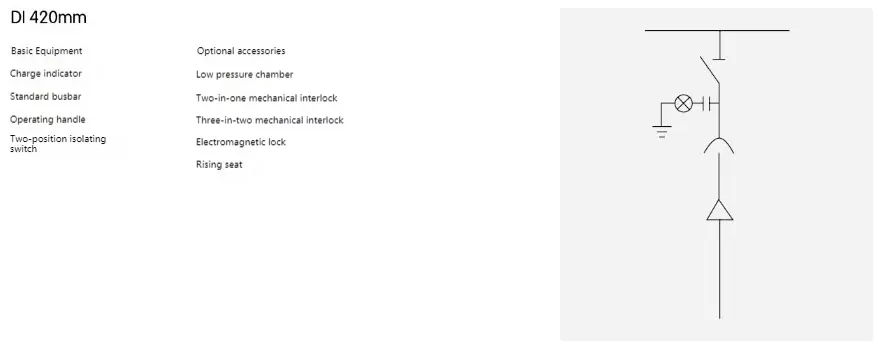

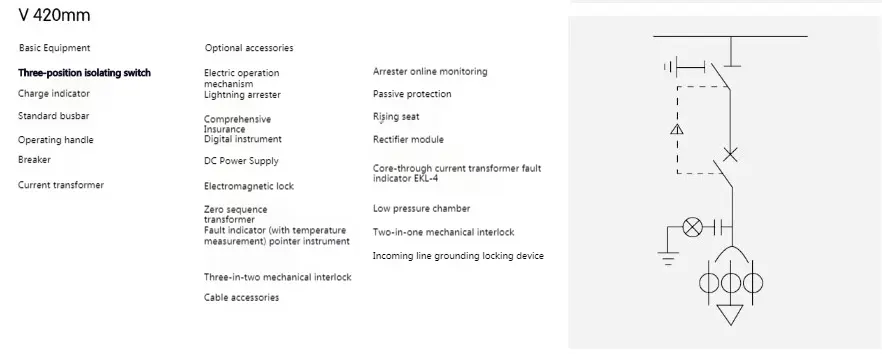

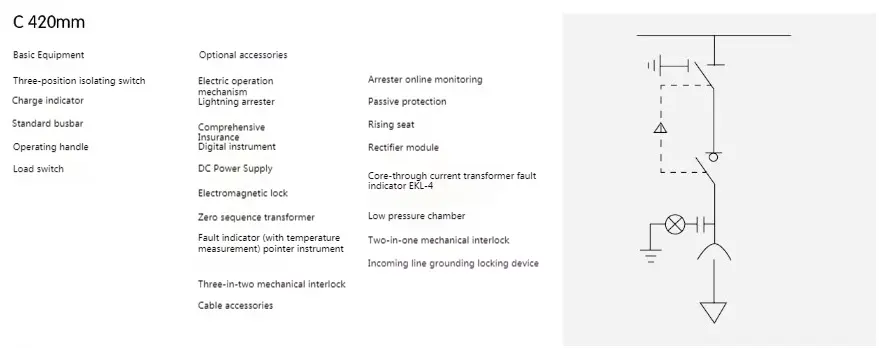

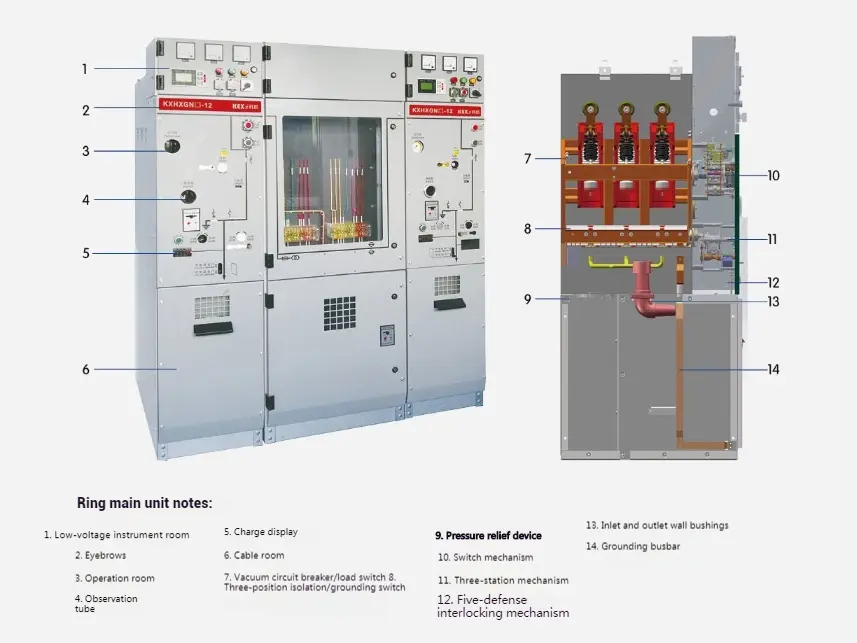

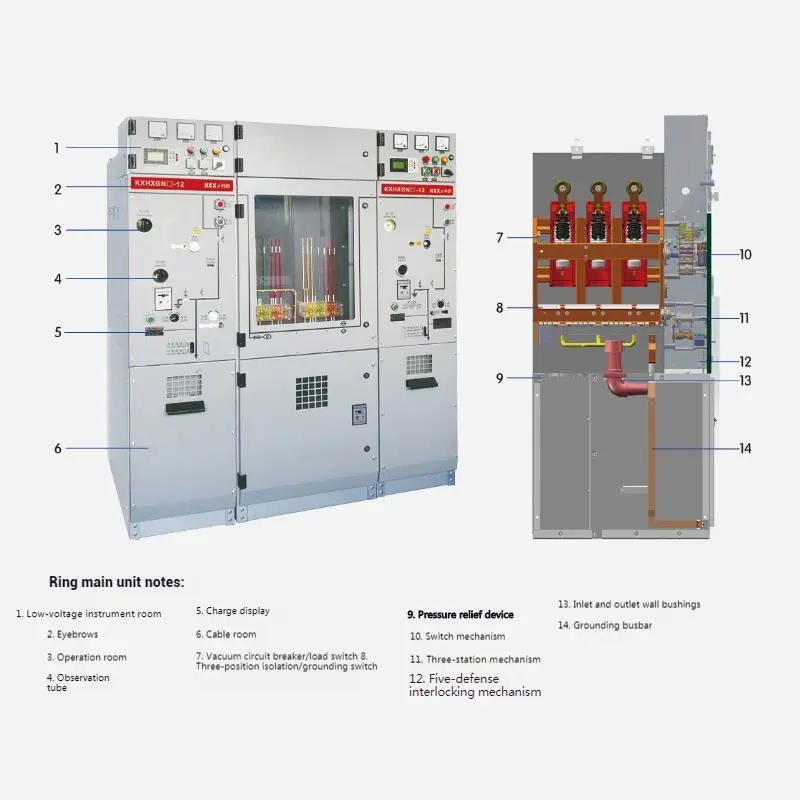

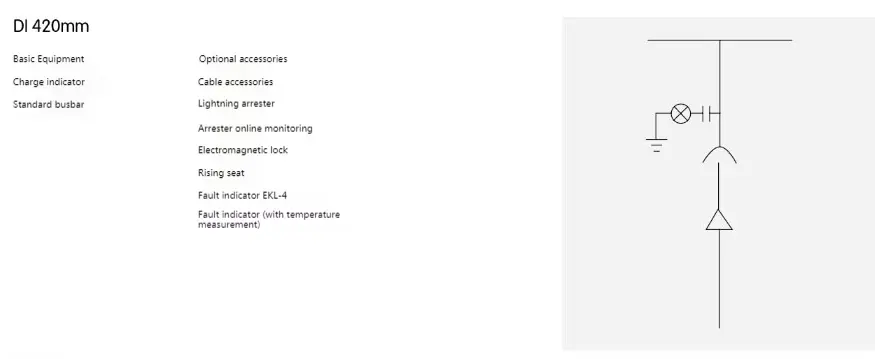

● Skåpstruktur

Ep

Ep

Ep

Obs ： Ovanstående typiska referensscheman kan kombineras på olika sätt beroende på användarnas behov.

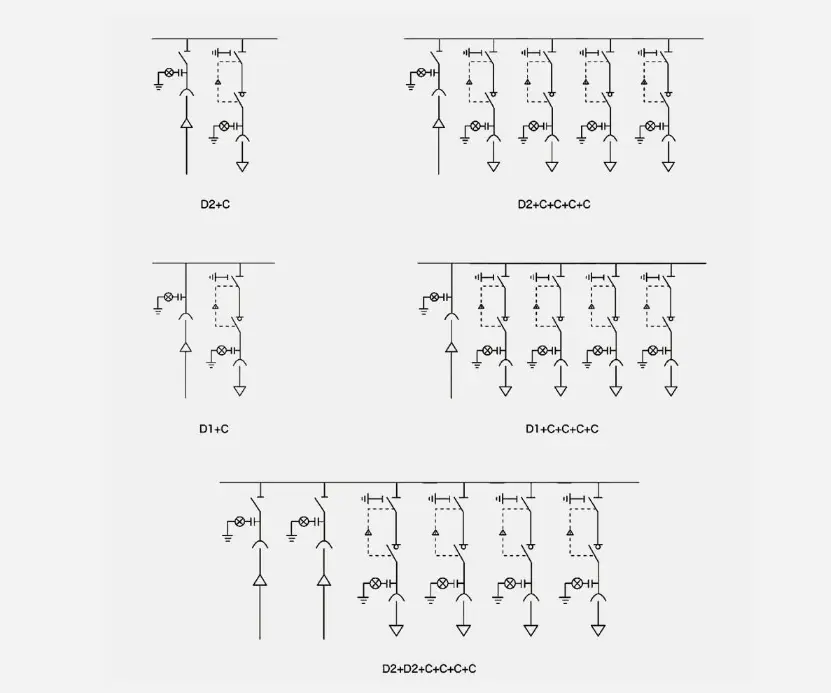

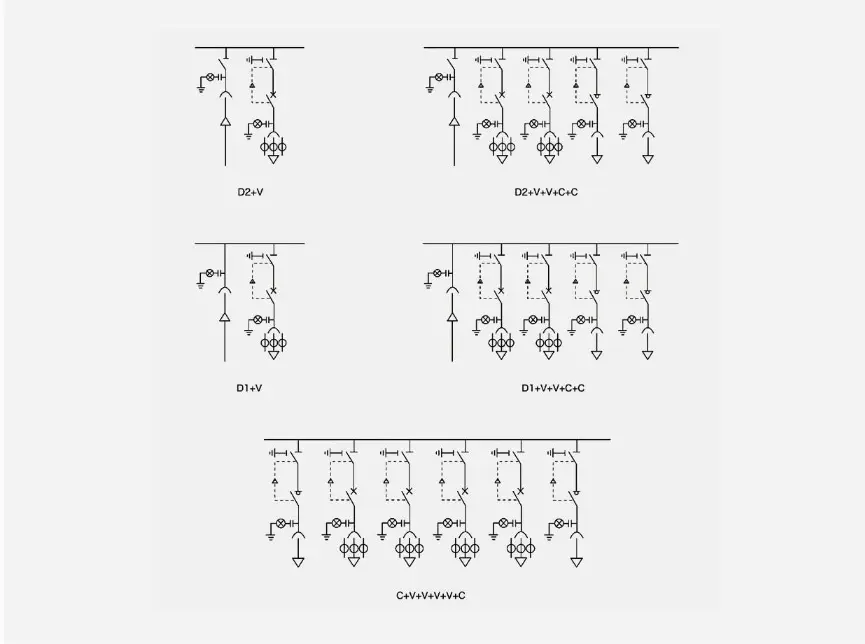

Typisk schemakombination 2 av miljöskyddsgasisolerad ringsing Huvudenhet

Obs ： Ovanstående typiska referensscheman kan kombineras på olika sätt beroende på användarnas behov.

● Byt användarinstruktioner

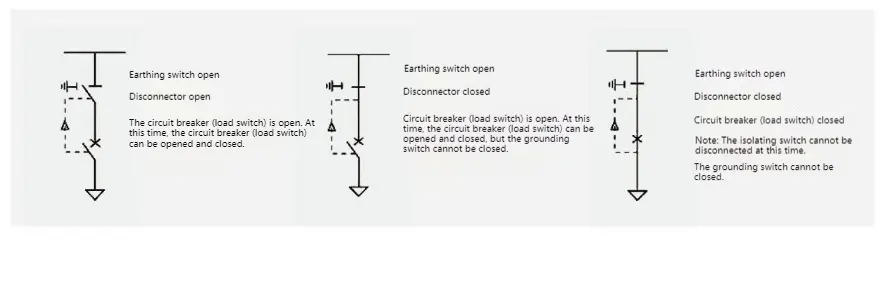

◆ Switch Position State and Interlock

Ep

Kraftöverföring ： Häng (stäng) de övre och nedre dörrarna med en brytare (lastomkopplare) → Jordbrytaren med en isolerande omkopplare → BRÄNSLINGEN (lastomkopplare) med en strömöverföring är klar.

Strömskärning ： Brytare (lastomkopplare) → Koppling → Earthing Switch → Breaker (lastomkopplare) är lossad (öppnas) och dörren är svart.

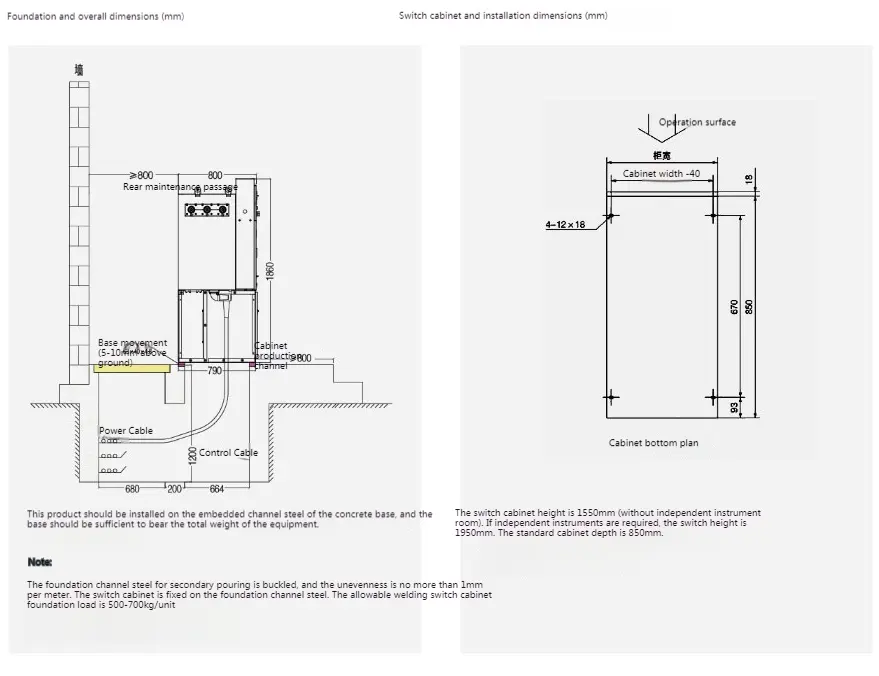

◆ Installationsinstruktioner
