Hexafluoridring huvudenhet

● Huvudapplikation

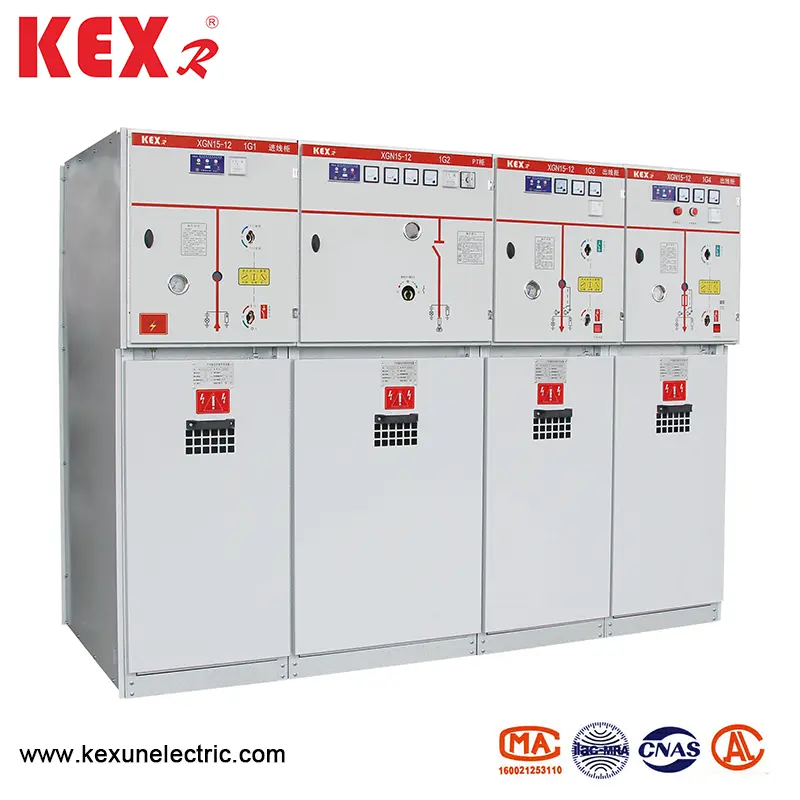

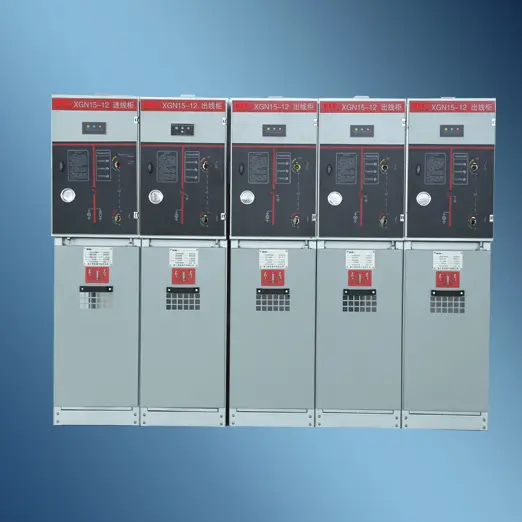

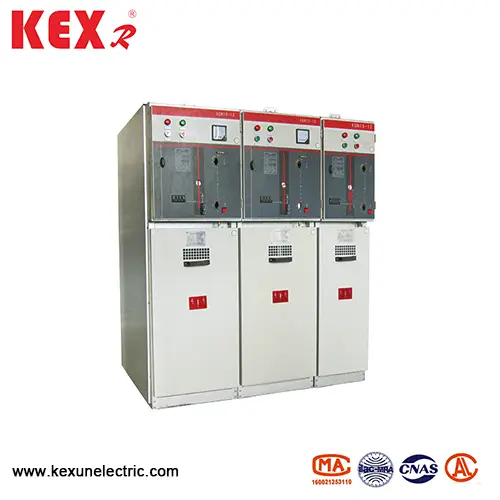

XGN15-12 Type Hexafluoride Ring Main Unit Suitable for AC 50HZ and 12kV power systems, widely used in industrial and civil cable ring networks and power supply terminal projects, especially suitable for urban residential areas, small secondary substations, switching stations, industrial and mining enterprises, shopping malls, airports, subways, wind power generation, hospitals, stadiums, railways, tunnels and other places.

● Användningsvillkor

▶ Höjd: ≤ 1000 m. (Om du har speciella krav, ange dem när du beställer)

▶ Miljödemperatur: -25 ~ 40 ℃

▶ Den genomsnittliga dagliga relativa fuktigheten ： ≤95%

▶ Den genomsnittliga månatliga relativa fuktigheten ： ≤90%;

▶ Chockmotståndsgrad ： 8 grader

▶ Placerar fria från våldsam vibration, påverkan, eld, kemisk korrosion och explosion.

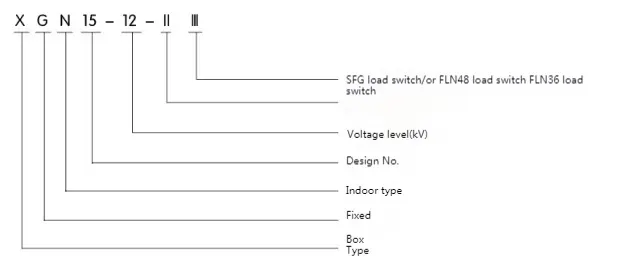

● Modell och mening

● Kriterier möts

XGN15-12 Typ Hexafluoridring Huvudenhet uppfyller följande kriterier:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Tekniska parametrar och dimension

● Struktur och grundläggande komponenter i lastomkopplare skåp

Ep

◆ Lastbrytare

En tre-stationsbelastningsomkopplare är installerad i omkopplarrummet. Skalet på lastomkopplaren är tillverkad av epoxiharts och fylld med svavelhexafluorid (SF). ) Gasen är ett isolerande medium och SF kan installeras i Switch Room enligt kundens krav. Gastäthetsmätare eller gastäthetsmätare med larmkontakt.

◆ Kabelrum

Load Switch-skåpet har gott om kabelrum, som huvudsakligen används för kabelanslutning, så att enkärniga eller tre-kärniga kablar kan anslutas med enkla oskärmade kabelhuvuden, och samtidigt blixtnedgång, strömtransformator, lägre jordningsomkopplare och andra element kan installeras i gott utrymme. Enligt standardkonstruktionen har skåpdörren observationsfönster och säkerhetsinloppsanordning, och bottenplattan i kabelrummet är utrustad med tätningsskydd och kabelklämma med stödram av lämplig storlek. Den nedre plattan och ytterdörrramen i kabelrummet kan tas bort för att underlätta kabelinstallation.

◆ Knådmekanism, sammanlåsande mekanism och kontrollrum med låg tryck

Lågspänningsrummet med interlock spelar rollen som kontrollpanelen samtidigt. Lågspänningskammaren är utrustad med vårens driftsmekanism med positionsindikator, mekanisk låsning och enhet, och kan också vara utrustade med hjälpkontakter, snubbla spole, nödutlösningsmekanism, kapacitiv livskärm, nyckellås och elektrisk driftsanordning. Samtidigt kan utrymmet i lågspänningskammaren också utrustas med styrkrets, mätinstrument och skyddsrelä. Det 750 mm breda skåpet har två identiska lågspänningskamrar, som kan utrustas med fler tillbehör. Hela XGN15-switchskåpet kan delas upp i två delar, den övre delen av skåpet inkluderar bussrum, lastomkopplare, driftsmekanism och lågspänningsrum, som är separerad från det nedre kabelrummet. Därför kan utrustningen installerad i den övre enheten säkert och bekvämt översynas och reformeras, och hela övre enheten kan bytas ut.

◆ Bussrum

Bussrummet är ordnat i den övre delen av skåpet. I bussrummet är de viktigaste bussarna anslutna och körs genom hela raden med switch skåp

Ep

▶ FLN36 Switch utvecklas och produceras av företaget genom att introducera utländsk teknik och enligt kraven i det inhemska kraftsystemet.

▶ Lastomkopplaren har tre tillstånd: Stängning, öppning och jordning. De dynamiska och statiska kontakterna för lastomkopplaren placeras i det gjutande epoxihartsskalet med förstärkt struktur och SF. Gasen är bågens släckmedium och lufttrycket är 14 bar. Varje lastomkopplare är förseglad och underhållsfri och barometern kan väljas separat. Den typiska installationsmetoden för lastomkopplare i ringnätverkskåpet är att placera en stålpartition mellan kabelrum och bussrum och installera den horisontellt. Denna installationsmetod isolerar bussrummet från kabelrummet för att uppfylla de strängaste säkerhetskraven för drift och underhåll. Om bågen inträffar inuti finns det en strukturell svag punkt på baksidan av lastomkopplarskalet, som kommer att tvättas bort, och sedan kommer bågens urladdningsventil på skåpet att tvättas bort och övertrycksluftflödet kommer att styras utanför skåpet.

▶ Lastomkopplaren har två driftsmekanismer ： Single Spring Operating Mechanism (K-Type) och Double Spring Operating Mechanism (A-Type), den elektriska mekanismen kan läggas till ovanstående två typer av driftsmekanismer för att realisera avlägsen elektrisk kontroll.
